وجود جهد 24 V DC في لوحة أتمتة لا يعني أن التغذية موثوقة في جميع ظروف التشغيل. فتقلبات الشبكة، ونبضات التبديل، وتأثيرات الصواعق، والانقطاعات القصيرة، والأحمال ذات تيار البدء المرتفع، والقصر في أحد فروع الخرج، تمثّل مخاطر مختلفة ضمن سلسلة الطاقة نفسها. لذلك، ينبغي تقييم مجموعة حلول الحماية من زيادة الجهد ومزوّدات الطاقة من Phoenix Contact، ليس باعتبارها اختياراً لجهاز واحد، بل كنظام منسّق للحماية والتحويل والتوزيع والمراقبة، يمتد من مدخل الشبكة إلى وحدة التحكم الحساسة.
أُعدّ دليل الكتالوج هذا لمطابقة عائلات منتجات Phoenix Contact مع المهام المناسبة. تستهدف عائلات QUINT POWER وTRIO POWER وUNO POWER وSTEP POWER متطلبات مختلفة من حيث الوظائف والمساحة، بينما تتعامل عائلات الحماية من زيادة الجهد، مثل FLASHTRAB وVALVETRAB وPLUGTRAB وTERMITRAB complete، مع تهديدات مختلفة في مسارات الطاقة والإشارات والاتصالات. اسم عائلة المنتج وحده لا يكفي لاتخاذ قرار الطلب. يجب التحقق من نظام الشبكة، وعدد الأطوار، وقيم الدخل والخرج الاسمية، وملف الحمل، وسلوك القصر، وموقع التركيب، ودرجة الحرارة المحيطة، وإشارات الحالة المطلوبة، والمعايير السارية، بالرجوع إلى أحدث ورقة بيانات فنية لرمز المنتج المختار.
لا تختزل تقييم مزوّد الطاقة في قيمة القدرة بالواط
يبدأ حساب مزوّد الطاقة بتيار الحمل المستمر، لكن القرار النهائي لا يُتخذ اعتماداً على هذا الرقم وحده. يجب إدراج PLC ووحدات I/O البعيدة والحساسات وجزر الصمامات والمرحّلات وHMI ومبدّلات الشبكة الصناعية وسائر الأحمال العاملة بجهد 24 V DC، كلٌّ على حدة. وإلى جانب تيار التشغيل العادي، تُسجَّل تيارات بدء التشغيل، والأحمال التي تدخل الخدمة بالتزامن، والأحمال السعوية، والمتطلبات العابرة للمحركات أو ملفات الكونتاكتورات، وهامش التوسّع المستقبلي. إذا لم تُدرس خصائص خرج التغذية وسلوك فصل عناصر الحماية معاً، فقد يعجز حتى مزوّد ذو قدرة اسمية مرتفعة عن عزل الفرع المعطّل بصورة انتقائية.
تصنّف صفحة المنتجات الحالية لدى Phoenix Contact مزوّدات الطاقة إلى مزوّدات للتركيب على سكة DIN، والتركيب الجداري، والتركيب الميداني بدرجة حماية IP67، والتركيب في رف مقاس 19 بوصة. تبرز منتجات سكة DIN في التطبيقات التقليدية داخل لوحات التحكم، بينما يمكن النظر في تصاميم IP67 للتغذية اللامركزية. وقد تلبّي خيارات TRIO POWER المخصّصة للتركيب على اللوحة متطلبات قدرة أعلى ومتطلبات تركيب مختلفة، أما حلول الرفوف فتستهدف بنية ميكانيكية منفصلة. هذه الفئات ليست بدائل مباشرة لبعضها: يجب تخطيط مسافات التهوية، واتجاه التركيب، وتوصيل الموصلات، وتبديد الحرارة وفقاً لتعليمات المصنّع.

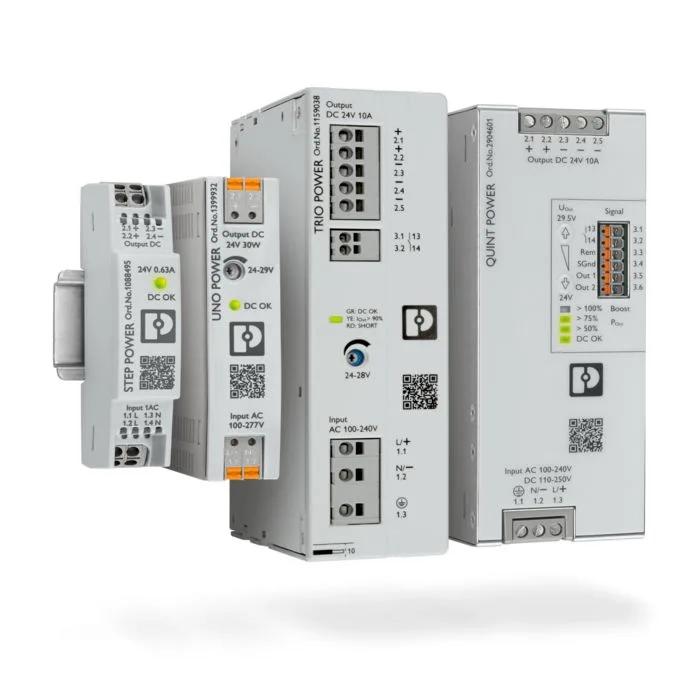

ما الفروق بين QUINT وTRIO وUNO وSTEP POWER؟
تقدّم Phoenix Contact عائلة QUINT POWER للتطبيقات التي تتطلب مستوى عالياً من الوظائف. وتوضّح صفحة المنتجات الحالية ذات أعلى مستوى وظيفي ميزات مثل تعزيز القدرة الثابت والديناميكي، وSFB Technology، وعتبات الإشارة القابلة للضبط، وخصائص الخرج القابلة للضبط في بعض التهيئات. تهدف SFB Technology، عند تصميم المنظومة بصورة مناسبة، إلى فصل قواطع الدائرة المصغّرة القياسية بصورة انتقائية والمساعدة على استمرار تشغيل الفروع المتوازية. ولا يعني ذلك أن كل مصهر سيفصل تلقائياً بصورة انتقائية مهما كان طول الكابل؛ بل يجب أن تشمل الحسابات ممانعة الكابل، وتيار القصر، وخصائص الحماية، والطراز المحدد لمزوّد الطاقة.
تُقدَّم TRIO POWER بوصفها عائلة متينة تركّز على الوظائف القياسية في تصنيع الآلات والأنظمة. وتشير الصفحة الحالية إلى عرض مدمج، وتوصيلات Push-in، وتعزيز ديناميكي للقدرة، وتشخيص عبر LED متعدد الألوان وملامس مرحّل مشترك؛ كما تذكر IO-Link وحماية مدمجة متعددة القنوات للأجهزة في بعض الخيارات. والتمييز بعبارة «في بعض الخيارات» مهم: فلا يجوز تعميم ميزة اتصال أو حماية موجودة في أحد طرازات TRIO POWER على العائلة بأكملها. يجب أن يحدّد عرض السعر بوضوح طور الدخل، وجهد الخرج وتياره، وقنوات حماية الأجهزة، والاتصال، وتقنية التوصيل.
تُؤخذ UNO POWER في الاعتبار لصناديق التحكم المدمجة التي تكون فيها الوظائف الأساسية وكثافة القدرة العالية من الأولويات. أما STEP POWER فتوفّر خيارات للوحات التوزيع وأتمتة المباني ومساحات التركيب الضحلة أو الضيقة المشابهة. وقد يكون طراز ذو وظائف مراقبة أقل تطوراً من هذه العائلات خياراً مناسباً واقتصادياً في تطبيق ذي حمل بسيط. في المقابل، فإن اتخاذ القرار بناءً على صغر الحجم وحده ينطوي على مخاطر في نظام ذي تكلفة توقف مرتفعة، أو يتطلب التشخيص عن بُعد، أو تُشغَّل فيه أحمال صعبة البدء. يجب أن تحدّد مصفوفة الاختيار بوضوح مستوى الإتاحة المستهدف لكل مشروع.
لماذا تُعدّ الحماية من زيادة الجهد طبقة مستقلة؟
وجود فارستور أو دائرة حماية من النبضات العابرة عند دخل مزوّد الطاقة لا يعني اكتمال الحماية المنسّقة للمنشأة من الصواعق وزيادة الجهد. تتناول صفحة الحماية من زيادة الجهد لدى Phoenix Contact منهج الحماية عبر تغذية الطاقة، وإشارات القياس والتحكم، وتقنية المعلومات، وخطوط الإرسال والاستقبال. وفي منشأة مزوّدة بحماية خارجية من الصواعق أو يكون خط تغذيتها معرّضاً للمخاطر، تُنسَّق مستويات التوزيع الرئيسي والتوزيع الفرعي والأجهزة الطرفية وفقاً لتحليل المخاطر والمعايير. ويُختار نوع جهاز الحماية بحسب متطلبات تمرير تيار الصاعقة، وموقع التركيب، والحاجة إلى الحد من الجهد المتبقي.
تُستخدم حلول النوع 1 والنوع 1+2 عادةً بالقرب من مدخل الشبكة، في المناطق التي تؤخذ فيها تأثيرات تيار الصاعقة في الاعتبار؛ وحلول النوع 2 على مستوى التوزيع للحماية من نبضات التبديل والنبضات المتبقية؛ وحلول النوع 3 كطبقة حماية دقيقة بالقرب من الجهاز الطرفي الحساس. هذا الوصف إطار أولي لتحديد المواضع، ولا يحدّد رمز منتج مباشرةً. يجب التحقق من نظام الشبكة TN أو TT أو IT، وعدد الأطوار، والعلاقة بين المحايد وPE، وجهد التشغيل المستمر، وتحمّل القصر، والمصهر الاحتياطي، وطول التوصيل، باستخدام جداول الاختيار الخاصة بالمصنّع. ولا يجوز افتراض أن المنتج المختار لتطبيق AC مناسب لخط DC أو لنظام كهروضوئي.
حماية خط الطاقة وحده لا تكفي
حتى إذا كانت اللوحة تتلقى تغذية طاقة محمية، فقد تعبر كابلات الإشارات التناظرية أو الرقمية أو الاتصالات الخارجة منها حدود نطاق الحماية مجدداً. وفي منهج «دائرة الحماية الفعّالة» لدى Phoenix Contact، يُقيَّم كل مسار موصل يعبر حدود المنطقة المطلوب حمايتها. لذلك، تتطلب إشارات 0/4-20 mA وHART الواردة من الحساسات البعيدة، وخطوط I/O الرقمية، ووصلات Ethernet، وكابلات الهوائيات، حماية تتناسب مع نوع الإشارة. ولا يمكن استخدام مانع زيادة الجهد المخصّص لجانب الطاقة مباشرةً مع إشارة قياس منخفضة المستوى؛ إذ يجب الحفاظ على جهد الإشارة، والتيار الاسمي، والتردد أو عرض النطاق، وطريقة التأريض.

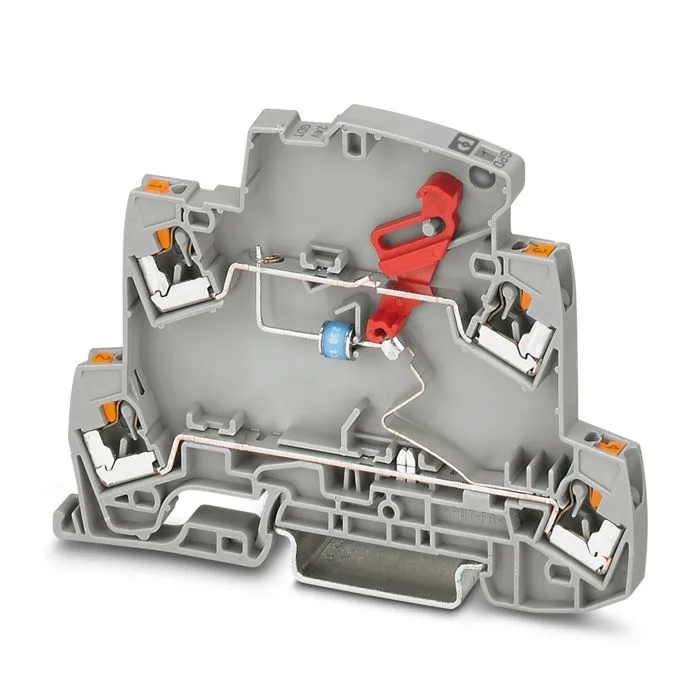

TERMITRAB complete عائلة منتجات مدمجة لتقنيات القياس والتحكم. وتعرض الصفحة الرسمية خيارات تمتد من حلول أحادية المرحلة إلى إصدارات قابلة للتوصيل متعددة المراحل، مزوّدة بشفرة فصل وإشارات حالة وملامسات إنذار. ويُذكر عرض وحدة يبلغ 3,5 مم لأكثر الطرازات نحافةً. تبرز في عائلة PLUGTRAB PT-IQ مراقبة الحالة متعددة المراحل، وفي CLIXTRAB الحماية المدمجة مع نظام أطراف التوصيل، وفي SURGETRAB خيارات التركيب بالقرب من الجهاز الميداني. تعتمد هذه الوظائف على رمز المنتج؛ فعلى سبيل المثال، للاستخدام في مناطق Ex أو مع HART أو SIL، يجب اختيار المنتج المحدد الذي يحمل الاعتماد المناسب ويضم الدائرة الملائمة فقط.
تصميم الحماية والتغذية وانتقائية الفروع معاً
في بنية متينة بجهد 24 V DC، يحمي جهاز الحماية من زيادة الجهد على جانب الشبكة مزوّد الطاقة؛ ويحوّل مزوّد الطاقة التغذية اللازمة للحمل؛ وتعزل قواطع دوائر الأجهزة الإلكترونية أو الحرارية المغناطيسية فروع الخرج؛ وعند الحاجة، يغذّي مصدران مع وحدة تكرار احتياطي الحمل المشترك. وخلال الانقطاعات القصيرة، يحافظ UPS ووحدة تخزين الطاقة المناسبة على استمرار التشغيل المتحكَّم به. ولأن كل طبقة تتعامل مع نوع مختلف من الأعطال، فلا تصح استنتاجات مثل «مزوّد الطاقة مزوّد بتكرار احتياطي، لذا لا حاجة إلى الحماية من النبضات» أو «يوجد مانع زيادة جهد، لذا لا حاجة إلى UPS».
في التغذية ذات التكرار الاحتياطي، يجب أيضاً فحص ما إذا كان المصدران مستقلين فعلاً. فإذا كان الجهازان مرتبطين بمصهر الدخل نفسه، ومسار الكابل نفسه، وحادث زيادة الجهد نفسه، فإن مجرد توصيل خرجيهما على التوازي لا يزيل خطر الأعطال ذات السبب المشترك. تُختار وحدة التكرار الاحتياطي لمنع التيارات العكسية والتأثير المتبادل بين المصدرين؛ ويُتحقق أثناء وضع النظام في الخدمة من تقاسم الحمل، ومقاطع الكابلات، وهبوط الجهد، وملامسات المراقبة. أما في تصميم UPS، فتُدرس معاً مدة التشغيل الاحتياطي المطلوبة، وتقنية البطارية أو المكثف، ودرجة الحرارة المحيطة، والتقادم، وخطة الاختبارات الدورية.
| سؤال التصميم | مجال حلول Phoenix Contact | البيانات المطلوب التحقق منها في المشروع |
|---|---|---|
| ما مستوى الوظائف الذي يتطلبه حمل 24 V DC؟ | QUINT أو TRIO أو UNO أو STEP POWER | الدخل، والخرج، واحتياطي القدرة، والتشخيص، والتوصيل، والتركيب |
| ما مخاطر النبضات عند مدخل الشبكة؟ | عائلات منتجات FLASHTRAB أو VALVETRAB أو PLUGTRAB | طوبولوجيا الشبكة، ونوع SPD، وUc/Up، وسعة التفريغ، والحماية الاحتياطية |
| كيف ستتم حماية الجهاز الطرفي الحساس؟ | حماية الأجهزة من النوع 3 | المسافة إلى الجهاز الطرفي، والتنسيق، وجهد AC/DC، وإشارات الحالة |
| هل تعبر الإشارة الميدانية حدود الحماية؟ | TERMITRAB complete أو PLUGTRAB PT-IQ أو CLIXTRAB أو SURGETRAB | نوع الإشارة، والقيم الاسمية، والتأريض، والتردد، ومتطلبات Ex/SIL عند الحاجة |
| هل يؤدي عطل في أحد فروع الخرج إلى توقف النظام؟ | قواطع دوائر الأجهزة، وتصميم متوافق مع SFB، واحتياطي القدرة | تيار القصر، وممانعة الكابل، ومنحنى الفصل، وحساب الانتقائية |
| هل يجب أن يستمر التشغيل عند انقطاع التغذية؟ | UPS ووحدات تخزين الطاقة والتكرار الاحتياطي | مدة التشغيل الاحتياطي، وملف الحمل، ودرجة الحرارة، ودورة الحياة، والأعطال ذات السبب المشترك |
تفاصيل التركيب والتأريض
لا يعتمد أداء جهاز الحماية من زيادة الجهد على القيمة الفنية الموضّحة على واجهته وحدها. يجب إبقاء موصلات التوصيل قصيرة وبمقطع مناسب، وتجنّب الحلقات غير الضرورية في مسار موصل الحماية، واتباع مخطط التوصيل الخاص بالمصنّع. وقد يؤدي تمديد الكابلات المحمية وغير المحمية جنباً إلى جنب لمسافات طويلة إلى إعادة اقتران النبضة. يجب تقييم الربط متساوي الجهد داخل اللوحة، ووظيفة سكة DIN، وتوصيل التدريع، والتأريض الميداني ضمن المفهوم الشامل للتوافق الكهرومغناطيسي EMC والحماية من الصواعق في المنشأة.
يؤثر اتجاه تركيب مزوّد الطاقة والخلوص المحيط به في التبريد. وقد يعتمد التيار الاسمي الوارد في ورقة البيانات الفنية على جهد دخل ودرجة حرارة وظروف تركيب محددة؛ وقد يلزم خفض القيم المقننة عند ارتفاع درجة الحرارة أو اختلاف اتجاه التركيب. يجب الالتزام بمقطع الكابل المسموح به، واستخدام جلب أطراف الأسلاك، وطول تجريد العازل، وعزم الربط، بحسب طريقة التوصيل. وكون توصيل Push-in لا يتطلب أدوات لا يعني أن تجهيز الموصل غير مهم. أثناء وضع النظام في الخدمة، يجب قياس ضبط خرج DC، والقطبية، والجهد تحت الحمل، وملامس إشارة الحالة، والحالة الحرارية.
المعلومات اللازمة لإعداد عرض السعر والتصميم الهندسي
- حدّد خصائص الشبكة: وضّح ما إذا كانت البنية AC أو DC، والجهد الاسمي، وعدد الأطوار، والتردد، ونظام TN/TT/IT، والحماية الحالية من الصواعق.
- أعدّ قائمة الأحمال: سجّل التيار المستمر وتيار البدء وتيار الذروة المحتمل لكل حمل، مع معامل التزامن وهامش التوسّع.
- دوّن هدف استمرارية التشغيل: حدّد الأحمال التي يجب أن تستمر في العمل عند حدوث عطل في فرع واحد، ومدة الانقطاع المسموح بها، والإنذار المطلوب.
- ضع تنسيق SPD: خطّط مواقع التوزيع الرئيسي والتوزيع الفرعي والأجهزة الطرفية، ومسافات الكابلات، ومهام النوع 1/2/3.
- احصر جميع المسارات الموصلة: أدرج ضمن دائرة الحماية، إلى جانب الطاقة، الإشارات التناظرية والرقمية، ووصلات Ethernet، وناقل المجال، ووصلات الهوائيات.
- وضّح الظروف البيئية: أدرج درجة الحرارة داخل اللوحة، والارتفاع عن سطح البحر، والاهتزاز، والرطوبة، ودرجة الحماية، ومتطلبات Ex إن وجدت، ضمن مدخلات اختيار المنتج.
- تحقّق من الحسابات: احسب هبوط الجهد، وتيار القصر، وزمن فصل المصهر، والانتقائية، والفقد الحراري، ومدة تشغيل UPS، استناداً إلى مسار الكابلات الفعلي.
- راجع نطاق الوثائق: تحقّق من المعايير والشهادات والمطابقة وخصائص الاتصال السيبراني وفقاً لرمز الطلب المحدد، لا لاسم عائلة المنتج.
في نهج Oskon لتنفيذ المشاريع، تُقيَّم منتجات Phoenix Contact لمزوّدات الطاقة والحماية من زيادة الجهد بوصفها أجزاءً من سلسلة استمرارية التغذية الكهربائية، لا بنوداً منفصلة. ولتحديد رمز المنتج الصحيح، تُدرس معاً قائمة الأحمال، وترتيبات الشبكة والتأريض، وحسابات القصر الكهربائي، ومناطق الحماية، والظروف الحرارية للوحة، وسيناريو الصيانة. ويجب اعتماد الاختيار النهائي بالرجوع إلى أحدث ورقة بيانات فنية، وتعليمات التركيب، وتوافق الملحقات، والمعايير السارية في المنشأة.
