لا يقتصر حل التوصيل المخصّص للتطبيق على تصنيع كابل قياسي بطول مختلف. بل يجمع في تعريف منتج واحد واجهات أجهزة الماكينة، والحاجة إلى توصيل M8 أو M12، وترتيب الأطراف الذكر والأنثى، والهيكل المستقيم أو الزاوي، وعدد نقاط التلامس، وغلاف الكابل، وملف الحركة، والظروف البيئية، ونهج الصيانة. وتساعد مجموعات كابلات الانتقال M8-M12 وكابلات المستشعرات من PVC وPVC+ وPUR الموثّقة في الكتالوج الرسمي لشركة Nemus على إعداد هذا التعريف. يؤكّد الكتالوج ترتيبات أطراف محدّدة وأطوالاً حسب الطلب ضمن عائلة M12-M8؛ أما قابلية تصنيع تركيبات أخرى للأطراف أو السنون أو الهياكل، فيجب تأكيدها بشكل منفصل من Nemus. يوضّح هذا الدليل البيانات الفنية التي ينبغي تحديدها قبل تقديم طلب بطول مخصّص أو بمتطلبات خارج الكتالوج، وكيفية تحويل عرض السعر إلى مواصفة توصيل قابلة للتحقّق.
متى تكون هناك حاجة إلى توصيل مخصّص للتطبيق؟
يمكن لكابل قياسي الطول ذي طرفين بمقاس هيكل متماثل أن يلبّي متطلبات توصيل العديد من المستشعرات. لكن عندما يكون مستشعر الماكينة بواجهة M8 وجانب التوزيع أو التحكّم بواجهة M12، أو لا تتوفر مساحة لهيكل مستقيم، أو يتسبب الطول القياسي في تكوين حلقة كابل غير ضرورية، أو تتطلب الحركة المستمرة غلافاً مختلفاً، فقد تكون المجموعة المحدّدة خصيصاً للتطبيق خياراً أنسب. ليس الهدف من الحل المخصّص زيادة التنوع، بل جعل التوصيل متوافقاً مع الأجهزة وظروف التشغيل.
كون المنتج مخصّصاً لا يعني زوال الحدود الهندسية الأساسية. تظل حدود تيار نقاط التلامس، والجهد، ومساحة مقطع الموصل، ودرجة الحرارة، ودورات التوصيل، وشروط IP، والحدود الميكانيكية للكابل سارية. لذلك، ينبغي ألا يقتصر الطلب على عبارة «طرف M12 وطرف M8، بطول خمسة أمتار». يجب تحديد النوع ذكر/أنثى، والترميز، وعدد نقاط التلامس، واتجاه الهيكل، ومطابقة السنون لكل طرف؛ وكذلك بنية النوى، والغلاف، واللون، والطول، وظروف الحركة للكابل. يقلّل التعريف الكامل من المطابقة الخاطئة والحاجة إلى إضافة محوّلات في الموقع. وإذا اختلف الطلب عن الترتيبات الواردة في الكتالوج، فإن هذا التعريف الفني يُعدّ مدخلاً مطلوباً لتقييم قابلية التصنيع، وليس ادعاءً بأن Nemus تستطيع توفير هذا المنتج.
مجموعات كابلات الانتقال M12-M8 من Nemus
يتضمن الكتالوج الرسمي لشركة Nemus مجموعات كابلات بترميز A وثلاث أو أربع نقاط تلامس، تتيح الانتقال بين M12 وM8. ترتيبات الأطراف الموثّقة هي موصل M12 ذكر بزاوية 0° أو 90° مع موصل M8 أنثى بزاوية 0°؛ وتُدرج خيارات الكابل على أنها PVC وPVC+ وPUR. تعرض جداول المنتجات أمثلة بأطوال 2 و5 و10 أمتار، إضافة إلى أطوال حسب الطلب. وبذلك يمكن توصيل واجهتي جهازين مختلفتين محدّدتين في الكتالوج دون وصلة ميدانية إضافية. وإذا كانت هناك حاجة إلى نوع ذكر/أنثى مختلف، أو هيكل بزاوية 90° على جانب M8، أو أي تركيبة أطراف أخرى، فيجب الاستفسار من Nemus بشكل منفصل عن قابلية تصنيعها.
يحدّد جدول الكتالوج الرسمي لهذه العائلة مساحة مقطع موصل تبلغ 0,25 mm²، وتياراً قدره 4 A لكل نقطة تلامس، وحداً أقصى للجهد يبلغ 50 V AC أو 60 V DC للبنية ذات ثلاث/أربع نقاط تلامس. وتخضع بيانات IP65 وIP66K وIP67 لشرط تعشيق التوصيلات مع الأجزاء المقابلة وشدّها بشكل صحيح. بالنسبة إلى خيار PUR، ترد بيانات نطاق درجة الحرارة من −40 إلى +80 °C، وتصنيف 4–6 ملايين دورة بشرط انحناء ديناميكي يعادل 10 أضعاف القطر الخارجي، وتسارع أقصى يبلغ 30 m/s²، وسرعة تصل إلى 240 m/dakika. هذه القيم لا تضمن العمر التشغيلي نفسه في كل مسار مخصّص؛ بل يجب تقييم المنتج المحدّد وطريقة الحركة ونصف قطر الانحناء وظروف اختبار الشركة المصنّعة معاً.
الخطوة الأولى: تعريف واجهتي التوصيل بشكل كامل
يبدأ العمل على مجموعة مخصّصة من قطعتَي المعدات المراد توصيلهما، لا من الكابل. يُستخرج مقاس الموصل وترميزه من الرسم الفني لواجهة المستشعر أو المشغّل أو وحدة التوزيع أو لوحة التحكّم. يشير M8 أو M12 إلى العائلة الميكانيكية؛ أما التوافق الكهربائي فيتطلب أيضاً معرفة عدد نقاط التلامس ووظائف السنون. يجب تحديد الذكر والأنثى وفق اتجاه النظر الصحيح إلى وجه التوصيل. فقد تُقرأ أرقام السنون المقدّرة من صورة الجهاز بصورة معكوسة عند مقارنتها برسم القالب أو بمنظر جهة الكابل.
القرار التالي هو اختيار هيكل مستقيم أو بزاوية 90 درجة. يمكن للهيكل الزاوي تقليل البروز الإجمالي في المساحات الضيقة وتوجيه الكابل في الاتجاه المطلوب. لكن إذا كانت زاوية الهيكل في الاتجاه الخاطئ، فقد ينشأ خطر تركيب الكابل مع التوائه. ينبغي التحقّق معاً من تخطيط الماكينة ثلاثي الأبعاد، والأغطية الواقية، والمستشعرات المجاورة، وإمكانية وصول أدوات الصيانة. وحيثما أمكن، يُقيّم رسم منطقة التوصيل المبيّن عليه الأبعاد بالتراكب مع الرسم الفني للموصل.

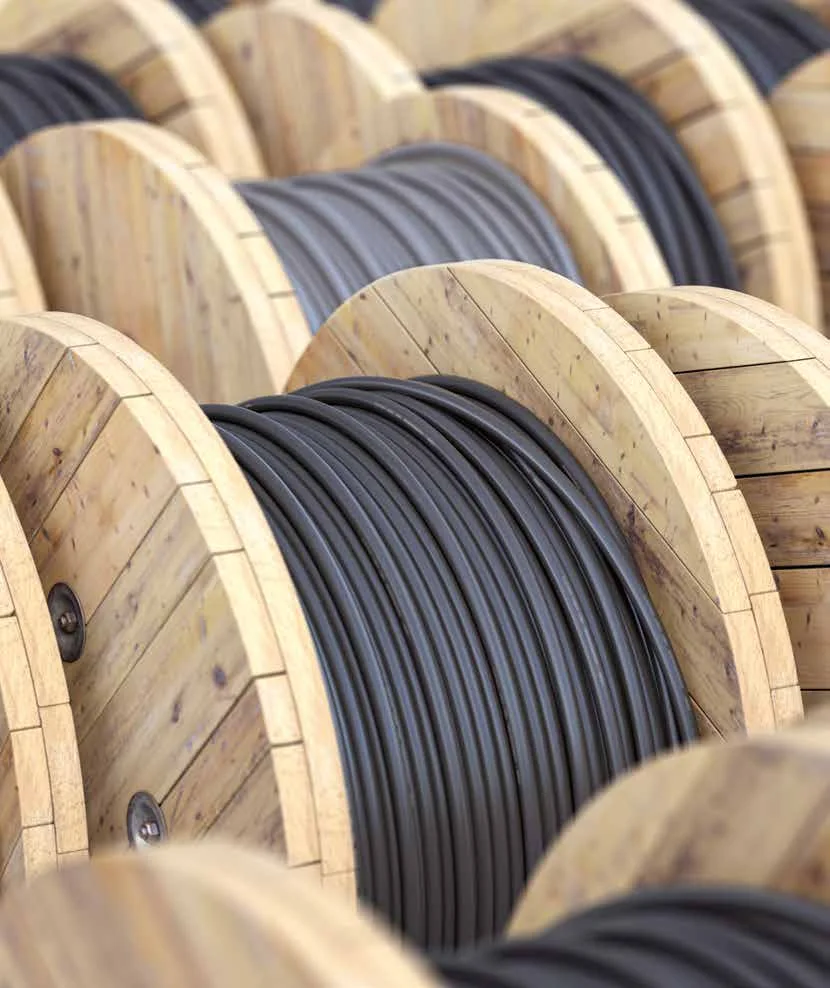

بنية الكابل: الفرق بين PVC وPVC+ وPUR
يعرض كتالوج Nemus كابلات المستشعرات ضمن ثلاث مجموعات رئيسية للأغلفة بحسب نمط الاستخدام. يُعدّ PVC الخيار الأساسي للتطبيقات الثابتة. ويُطرح PVC+ للاستخدام الديناميكي الاقتصادي؛ إذ تورد المقارنة العامة في الكتالوج 3–5 ملايين دورة، ومعيار انحناء ديناميكي يعادل 10 أضعاف القطر الخارجي، وسرعة قصوى تبلغ 180 m/dakika، وتسارعاً أقصى يبلغ 10 m/s². أما PUR فيُقدَّم ضمن فئة الأداء الديناميكي الأعلى والاستخدامات الروبوتية؛ مع بيانات تبلغ 4–6 ملايين دورة، ومعيار انحناء ديناميكي يعادل 10 أضعاف القطر الخارجي وانحناء ثابت يعادل 7,5 أضعاف القطر الخارجي، وسرعة قصوى تبلغ 240 m/dakika، وتسارع أقصى يبلغ 30 m/s².
تُظهر مقارنة درجات الحرارة عموماً نطاقاً من −15 إلى +80 °C لكل من PVC وPVC+، ومن −40 إلى +80 °C لمادة PUR. كما توصف PUR بأنها خالية من الهالوجين. ويتضمن كتالوج Nemus نطاقاً من −40 إلى +140 °C وبيانات حركة تحت عنوان «كابل مستشعرات TPE-0 لدرجات الحرارة العالية». لكن نظراً إلى تعارض مصطلحات TPE-0 وPVC وPUR في الصفحة نفسها، يجب التأكّد من مادة الغلاف والاعتماد ورمز المنتج الكامل بالرجوع إلى ورقة البيانات الفنية المحدّثة.
| مجموعة الكابلات | نهج الاستخدام الوارد في الكتالوج | بيانات الكتالوج العامة | اعتبارات الاختيار |
|---|---|---|---|
| PVC | توصيلات ثابتة | −15…+80 °C | لا ينبغي اعتماده تلقائياً لمسار متحرّك |
| PVC+ | استخدام ديناميكي اقتصادي | 3–5 ملايين دورة؛ 180 m/dak.؛ 10 m/s² | يجب التحقّق من نصف قطر الانحناء وترتيب حامل الكابلات |
| PUR | أداء ديناميكي أعلى وتطبيقات روبوتية | 4–6 ملايين دورة؛ 240 m/dak.؛ 30 m/s²؛ −40…+80 °C | يجب دراسة الالتواء والبيئة الكيميائية وملف الحركة الفعلي بشكل منفصل |
| الخيار المعنون TPE-0 | متطلبات درجات الحرارة العالية | −40…+140 °C في صفحة الكتالوج المعنية | بسبب مصطلحات TPE-0/PVC/PUR الواردة في الصفحة، يجب تأكيد الغلاف والرمز المحدّث مع الشركة المصنّعة |
لا يكفي عدد الدورات وحده لاختيار الكابل. إذ يؤثر طول حامل الكابلات، ونصف قطر الانحناء، ومسافة الحركة، وملف التسارع، ونسبة امتلاء الحزمة، واحتكاك الكابلات بعضها ببعض، وترتيب تخفيف إجهاد الشد عند أطراف التوصيل في العمر التشغيلي الفعلي. فالالتواء في ذراع روبوتية ليس الحركة نفسها التي يمثّلها الانحناء المتكرر في سلسلة جر خطية. ينبغي أن يتضمن نموذج التطبيق عدد المحاور، واتجاه الحركة، وتكرار الدورات، ومدة التشغيل اليومية، والعمر الإجمالي المتوقع. وإذا اختلفت الحركة الميدانية عن اختبار الشركة المصنّعة الوارد في الكتالوج، فيُجرى تقييم منفصل للملاءمة.
حساب الطول المخصّص بدقة
الكابل الزائد الطول ليس مجرد هامش أمان بلا تبعات. فقد تنحشر الحلقة غير المضبوطة داخل الحامل، أو تحتك بسطح الماكينة، أو تفرض وزناً على وصلة المستشعر. أما الكابل القصير جداً فيولّد شدّاً عند نهاية مشوار الحركة ويمنع الانتقال إلى وضع الصيانة. يُحدَّد الطول بحساب طول المسار الثابت، وهندسة حركة الحامل، والطول الاحتياطي للصيانة عند الطرفين، والتوجيه داخل اللوحة، وأبعاد هيكل الموصل معاً. ويجب أخذ القياس على امتداد مسار الكابل الفعلي، لا وفق المسافة المباشرة بين نقطتين.
في الماكينات المنتجة على نحو متسلسل، يجب تحديد سماحية الطول بعد اعتماد الطول المقاس على العيّنة الأولى. وينبغي أن يبيّن الرسم المراجع التي يُقاس بينها طول الكابل، سواء كانت وجه الموصل أو نهاية الهيكل أو نقطة خروج الكابل. ويُدرج اتجاه الخروج أيضاً في الرسم للهياكل الزاوية. وإذا كانت المجموعة نفسها ستُستخدم في طرازات مختلفة من الماكينة، فينبغي مقارنة تكاليف الصيانة والمخزون لهذه الطرازات بدلاً من اختيار منتج واحد وفق أطول طول مطلوب.
مطابقة السنون والحدود الكهربائية
لا ينبغي افتراض استمرار أرقام السنون بالترتيب نفسه عند الانتقال M12-M8. يجب إظهار تغذية جهاز المصدر، والطرف المشترك، وخرج التبديل، وأي وظيفة إضافية إن وجدت، مقابل السنون التي يتوقعها المنفذ المستهدف ضمن جدول مطابقة. وتُؤكَّد ألوان النوى المستخدمة في المنتج ذي ثلاث أو أربع نقاط تلامس من خلال الرسم الفني والعيّنة. وإذا كانت هناك حاجة إلى توصيل متقاطع يختلف عما في الكتالوج، فيجب أولاً تأكيد قابلية تصنيعه من Nemus؛ كما يجب تمييز الترتيب المعتمد بوضوح عن التوصيل القياسي وتتبع مراجعته على ملصق المنتج.
تُقيَّم حدود التيار والجهد مع سعة حمل الكابل، وبنية نقاط التلامس، ودرجة الحرارة، وشروط المعيار ذي الصلة. تُعدّ قيم 4 A لكل نقطة تلامس و50 V AC/60 V DC الواردة في جداول كتالوج Nemus الرسمي لمجموعات M12-M8 مرجعاً للمجموعات المعنية ذات ثلاث/أربع نقاط تلامس؛ ولا ينبغي تعميمها على مجموعة منتجات مختلفة. وبالمثل، فإن معلومات UL أو CSA الخاصة بمادة الكابل لا تعني تلقائياً أن مجموعة الكابل النهائية بأكملها معتمدة. وإذا كان المشروع يتطلب اعتماداً على مستوى المنتج، فيجب طلب النطاق الكامل للشهادة في مرحلة عرض السعر.
الحماية والبيئة والعمر التشغيلي للتوصيل
لا يُقيَّم تصنيف IP للموصل المصبوب بالنظر إلى هيكل المنتج وحده. تورد معلومات منتجات Nemus تصنيفات IP65 وIP66K وIP67 للتوصيل المعشّق مع الموصل المقابل والمشدود بشكل صحيح. وقد يتأثر مستوى الحماية بمقبس جهاز غير مناسب، أو سطح حشية متّسخ، أو صامولة مرتخية، أو حمل ميكانيكي يصل إلى الوصلة. ويجب أن تكون الأغطية الواقية المناسبة للمنافذ غير المستخدمة جزءاً من إجراءات الغسل والصيانة.
يشمل تعريف البيئة أكثر من الماء والغبار. تُدرس الزيوت، وسوائل التبريد، ومواد التنظيف الكيميائية، وشرر اللحام، وUV، والأوزون، والرايش الساخن، والاهتزاز، والتأثير الكهرومغناطيسي كلٌّ على حدة. وقد لا تكون بنية كابل المستشعر القياسي كافية للإشارات التي تتطلب تدريعاً للكابل، أو للمسارات القريبة من كابلات القدرة، أو للقياسات التناظرية شديدة الحساسية. وبالنسبة إلى المتطلبات التي تتجاوز نطاق منتجات Nemus القياسية، يجب تقييم الملاءمة فنياً بالاشتراك مع الشركة المصنّعة.
مسار الاعتماد الفني لطلب خارج الكتالوج
- نموذج المتطلبات: تُسجَّل الأجهزة عند الطرفين، والواجهات، والبيانات الكهربائية، والبيئة، وملف الحركة.
- تعريف المنتج: يُحدَّد مقاس M8/M12، والنوع ذكر/أنثى، والترميز، ونقاط التلامس، واتجاه الهيكل، ونوع الكابل، واللون، والطول؛ وتُفصل العناصر غير الواردة في الكتالوج لتأكيد قابلية تصنيعها.
- الرسم الفني: يُصدر اتجاه النظر إلى الأطراف، ومطابقة السنون، ومراجع القياس، والسماحية، ومحتوى الملصق للاعتماد.
- العيّنة: يُفحص المنتج الأول باستخدام الأجهزة الفعلية من حيث التوافق الميكانيكي، والاستمرارية الكهربائية للسنون، والاتجاه، والمسار، وإمكانية الوصول للصيانة.
- خطة الاختبار: تُحدَّد اختبارات الاستمرارية الكهربائية، والقصر الكهربائي، والعزل، واختبارات التطبيق المطلوبة مع معايير القبول.
- اعتماد الإنتاج المتسلسل: تُربط العيّنة المعتمدة بمراجعة الرسم ورمز المنتج، وتُبدأ إدارة التغييرات.
- الملاحظات الميدانية: تُتابَع بيانات بدء التشغيل والصيانة، ويُعدَّل المسار أو التثبيت أو تعريف المنتج عند الحاجة ضمن عملية مراجعة مضبوطة.
يمنع هذا المسار بقاء الطلب غير الوارد في الكتالوج مجرد وصف في مستند الشراء؛ لكنه لا يحل محل موافقة Nemus على قابلية التصنيع والملاءمة التجارية. ويقلّل اعتماد الرسم وجدول السنون من كلا الطرفين خطر اختلاط مجموعات تبدو متشابهة لكنها تختلف كهربائياً. وفي الإنتاج المتسلسل، يجب أن تكون نتيجة الاختبار الكهربائي قابلة للتتبع مع دفعة المنتج؛ كما يجب أن يكون رمز المنتج وطوله، ومرجع العميل عند الحاجة، مقروءاً على الملصق. وعند ورود طلب تغيير، يجب تسجيل الماكينات التي استُخدمت فيها المراجعة القديمة والمراجعة الجديدة.
ما يجب تضمينه في مواصفة الشراء
- واجهة توصيل جهاز المصدر والجهاز المستهدف، بعد التحقّق منها بالرجوع إلى الرسم الفني للشركة المصنّعة
- بيانات M8/M12، وترميز A، وذكر/أنثى، وعدد نقاط التلامس، والاتجاه المستقيم/90° لكل طرف
- جدول مرقّم لمطابقة السنون، وألوان النوى، ووظائف الإشارات
- الجهد، وتيار التلامس، ومساحة مقطع الموصل، وعدد القلوب، والحاجة إلى التدريع
- البيانات البيئية التي تستدعي اختيار PVC أو PVC+ أو PUR أو حل خاص لدرجات الحرارة
- نوع الحركة، ونصف قطر الانحناء، والسرعة، والتسارع، ودورة التشغيل، والالتواء، ومدة التشغيل اليومية
- طول الكابل المطلوب، ومرجع قياس الطول، والتفاوت المسموح به، ولون الكابل، ومحتوى الطباعة والملصق
- شروط التزاوج والتركيب التي ينطبق ضمنها تصنيف الحماية IP المستهدف
- المعيار المطلوب، ونطاق الشهادة، وتقرير الاختبار، واعتماد العينة، ومستندات التسليم
تتجاوز قيمة التوصيل المخصص للتطبيق مجرد الاستغناء عن مهايئ في الموقع. فعند تصميمه بصورة صحيحة، يمكن أن يقلل وقت التركيب، وأطوال الكابلات الزائدة، ومخارج الكابلات ذات الاتجاه غير الصحيح، والوقت اللازم للبحث عن المنتج أثناء الصيانة. في المقابل، إذا لم تُحدَّد المتطلبات بالكامل، فقد تؤدي مجموعة التوصيل المخصصة إلى اعتماد أكبر وتعقيد في المخزون مقارنة بالمنتج القياسي. لذلك ينبغي في بداية المشروع تقييم الطرازات اللازمة فعلياً، وكمية الاستخدام السنوية، وعدد قطع الغيار الحرجة، والتعديلات المستقبلية على الماكينة معاً.
توفّر عائلة منتجات Nemus خيارات ملموسة لهذا التصميم الهندسي من خلال موصلات M8 وM12، ووصلات التحويل M12-M8، وتركيبات الكابلات المختلفة. ويجب اتخاذ القرار النهائي بشأن المنتج استناداً إلى رمز المنتج الكامل المختار، وورقة البيانات الفنية المحدّثة، والرسم المعتمد، وظروف التطبيق الفعلية، لا إلى جدول الكتالوج العام. وبذلك تصبح تقنية التوصيل جزءاً قابلاً للتتبّع من التصميم الكهربائي، والتوزيع الميكانيكي، وخطة الصيانة، بدلاً من أن تكون تفصيلاً يُضاف إلى الماكينة لاحقاً.
