تقنيات الواجهات وأجهزة التبديل من Phoenix Contact: دليل الإشارات والمرحّلات والتحكم في المحركات

ليست كل إشارة بين وحدة التحكم والجهاز الميداني مناسبة للتوصيل المباشر. فقد يلزم تحويل إشارة القياس أو عزلها كهربائياً، أو تضخيم الخرج الرقمي، أو تبديل الحمل بموثوقية، أو إدارة اتجاه دوران المحرك وحمايته. وتوفّر تقنيات الواجهات وأجهزة التبديل من Phoenix Contact عائلات منتجات منفصلة لهذه المهام، تشمل مكيّفات الإشارة والمرحّلات الكهروميكانيكية ومرحّلات الحالة الصلبة ومرحّلات المراقبة والتوقيت ووحدات المنطق والاتصال وحلول CONTACTRON لتبديل المحركات.

لا يمكن الاختيار الصحيح بالاعتماد على جهد الدخل أو تيار التلامس وحده. بل يجب تقييم نوع الإشارة، سواء كانت تماثلية أو رقمية، والعزل الكهربائي المطلوب، وتكرار التبديل، ونوع الحمل، وتيار البدء، والسلوك عند حدوث عطل، وهدف السلامة الوظيفية، والظروف البيئية داخل اللوحة، معاً. يوضّح دليل الكتالوج هذا المهام التي تناسب كل عائلة من المنتجات؛ وتقتصر القيم الرقمية الواردة على منتج Phoenix Contact المذكور بالاسم أو عائلة المنتجات الرسمية المحددة. ويجب التحقق من رمز الطلب النهائي بالرجوع إلى ورقة البيانات الحالية ووثائق المطابقة وتقييم مخاطر التطبيق.

ما وظيفة طبقة الواجهة؟

في لوحة الأتمتة، تضمن طبقة الواجهة وصول الإشارة الميدانية إلى نظام التحكم بصيغة مقبولة، وتنفيذ أمر وحدة التحكم بأمان على جانب الحمل. وفي دائرة القياس التماثلية، يكون الهدف غالباً مواءمة مستويات الإشارة المختلفة، وتقليل تأثير فروق جهد التأريض، والحفاظ على قابلية استخدام القياس في بيئة كثيرة التشويش. أما على جانب الخرج الرقمي، فتتمثل الأولويات في تبديل حمل لا تستطيع قناة PLC تشغيله مباشرة، أو تحقيق الفصل بين الجهود، أو توفير واجهة مرحّل قابلة للاستبدال أثناء الصيانة.

قد يؤدي جمع هذه المهام تحت تعريف عام واحد هو «المرحّل» إلى أخطاء في التصميم. فمحوّل القياس التماثلي، والتلامس الكهروميكانيكي، وخرج الحالة الصلبة، وبادئ تشغيل المحرك، تختلف جميعها في مبادئ التشغيل والسلوك عند حدوث الأعطال. وتتباين تفاصيل مثل تآكل التلامسات، وتيار التسرب، والحد الأدنى للحمل، وزمن الاستجابة، وتردد التبديل، والحماية من القصر، والحمل الحراري، بحسب نوع المنتج. لذلك، عند إعداد قائمة الإشارات، يجب توثيق الخصائص الكهربائية والوظيفة لكل قناة، لا عدد القنوات فقط.

MINI Analog Pro وMACX Analog للإشارات التماثلية

تقدّم Phoenix Contact مكيّفات الإشارة ومحوّلات القياس بوصفها واجهات بين الميدان ووحدة التحكم، تعمل على عزل الإشارات وتحويلها وترشيحها وتضخيمها. وتُؤخذ عائلة MINI Analog Pro في الاعتبار للمساحات الضيقة داخل اللوحات ولمختلف التطبيقات القياسية وتطبيقات Ex والسلامة؛ بينما تُؤخذ عائلة MACX Analog في الاعتبار للتطبيقات القياسية أو تطبيقات العمليات التي تتطلب خيارات واسعة من الوظائف والاعتمادات. ولا تعني الإشارة إلى Ex أو SIL على مستوى العائلة أن كل رمز طلب يحمل الاعتماد نفسه. ففي مشاريع المناطق الخطرة أو حلقات السلامة أو المشاريع البحرية، يجب التحقق بصورة منفصلة من شهادة المنتج المحدد بالكامل.

عند اختيار واجهة تماثلية، تُحدَّد أولاً نطاقات الدخل والخرج. فعلى سبيل المثال، يمكن تحويل إشارة تيار واردة من الميدان بنطاق 4–20 mA إلى النطاق الذي تقبله بطاقة التحكم؛ كما يمكن تحويل إشارة جهد ثنائية القطبية إلى نطاق جهد أو تيار آخر. ثم تُدرس الحاجة إلى عزل ثنائي أو ثلاثي المسارات، ونوع الخرج الفعّال أو السلبي، وطريقة التغذية، ودقة نقل الإشارة المطلوبة، وزمن الاستجابة، ودرجة الحرارة المحيطة. وقد تقلل التغذية المشتركة عبر موصّل سكة DIN من جسور التغذية المنفصلة في اللوحات متعددة القنوات؛ لكن يجب حساب عدد الوحدات التي يمكن توصيلها بناءً على استهلاكها للتيار.

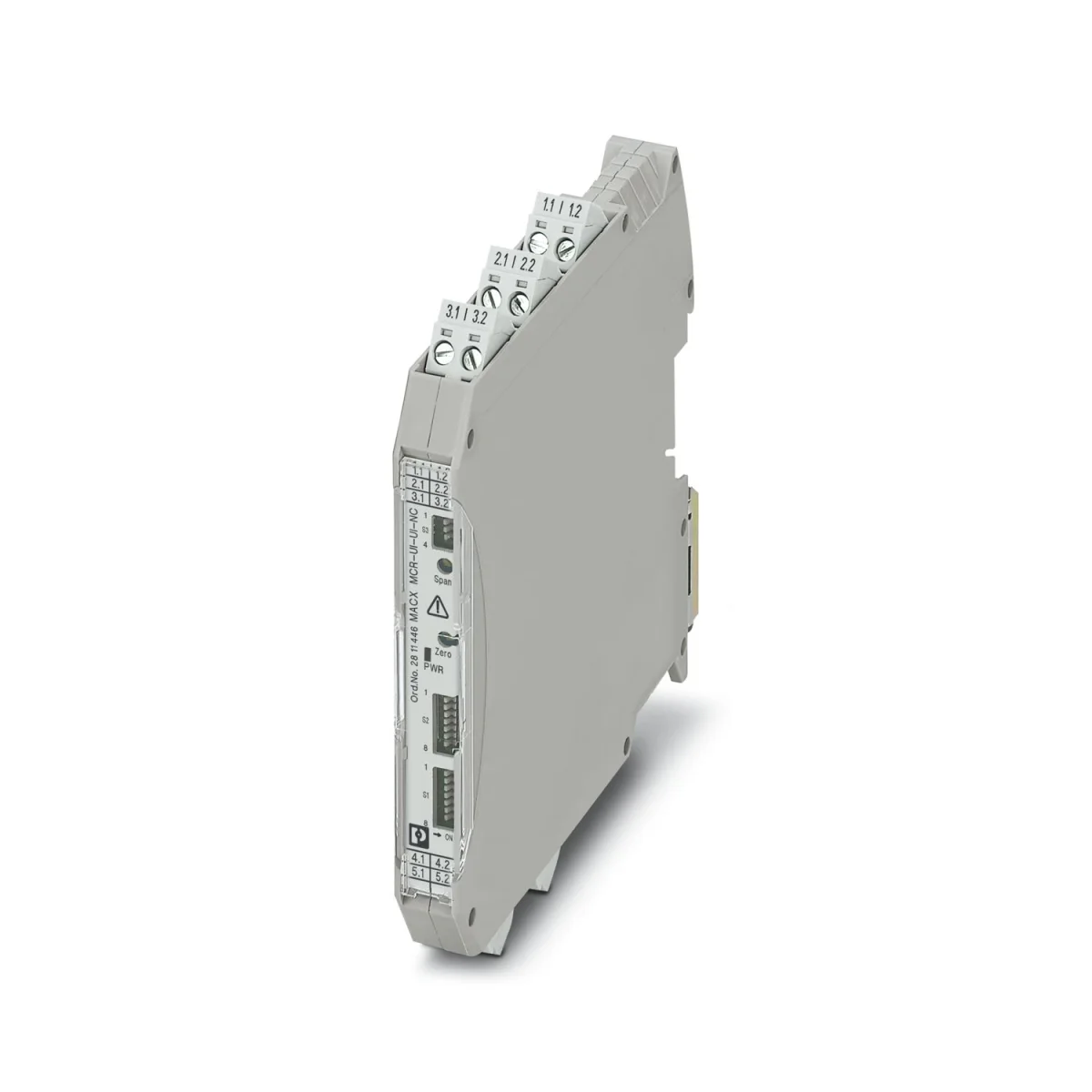

مثال محدد على المنتج: MACX MCR-UI-UI-NC

يُعد MACX MCR-UI-UI-NC، برقم المنتج 2811446، مضخّم عزل ثلاثي المسارات أحادي القناة، تتم تهيئته بواسطة مفتاح DIP. وتشير صفحة المنتج لدى Phoenix Contact إلى إمكانية ضبط أكثر من 1.600 عملية تحويل للإشارة، وأن الإعداد القياسي هو من دخل 0–10 V إلى خرج 0–20 mA، مع وجود عزل كهربائي بين الدخل والخرج. وتُحدَّد التغذية الاسمية للجهاز بأنها 12–24 V DC، بينما يبلغ نطاق التغذية المسموح به 9,6–30 V DC. وتخص هذه البيانات رمز الطلب هذا تحديداً، وليس جميع منتجات MACX.

في المنتج نفسه، يمكن تبديل تردد القطع من 10 kHz إلى 30 Hz؛ وتحدّد الشركة المصنّعة زمناً نموذجياً للاستجابة للخطوة يبلغ 35 µs عند إعداد 10 kHz، و11 ms عند إعداد 30 Hz. وتبلغ قيمة خطأ النقل الأقصى 0,1 بالمئة من القيمة النهائية، والعرض الإجمالي 12,5 mm، كما نُشر نطاق درجة حرارة التشغيل من −20 إلى +70 °C للاستخدام على ارتفاع يصل إلى 2.000 متر. وتتضمن صفحة المنتج أيضاً معلومات SIL 2 وفق IEC 61508. ومع ذلك، فإن توافق جهاز منفرد مع SIL لا يشكّل وظيفة سلامة مكتملة؛ إذ يجب أيضاً مراعاة بنية حلقة السلامة والتغطية التشخيصية ومعدلات الأعطال وظروف الاستخدام ضمن حسابات النظام.

واجهة مرحّلات بين وحدة التحكم والميدان باستخدام PLC-INTERFACE

PLC-INTERFACE هو نظام مرحّلات مدمج يُستخدم لتبديل الإشارات وعزلها وتضخيمها بين وحدة التحكم ووحدات I/O الخاصة بالنظام أو الأحمال الميدانية. وتوفّر Phoenix Contact ضمن هذه العائلة وحدات مرحّلات كهروميكانيكية ووحدات مرحّلات حالة صلبة، ووظائف دخل وخرج، وتكوينات تلامس خاصة، وملحقات. ويمكن لنظام المرحّلات البعيدة المعياري توصيل كتل أطراف PLC-INTERFACE بشبكات مثل PROFINET وEtherNet/IP وModbus/TCP؛ وتذكر صفحة المنتج الرسمية 56 قناة I/O للتكوين الأقصى. وتمثّل هذه السعة الحد الخاص بالبوابة المعنية وبنية التوسعة، ولا يمكن نسبتها إلى كل وحدة PLC-INTERFACE مستقلة.

في واجهة المرحّل، يُطابَق جهد الملف أو الدخل مع خرج PLC، بينما يُطابَق جانب التلامسات مع الحمل الفعلي. ولا يمكن تطبيق القيمة القصوى المحددة للحمل المقاومي مباشرةً على صمام حثّي أو ملف كونتاكتور أو دخل سعوي. ويجب فحص دائرة كبح الجهد العابر في ملفات DC، وفئة الاستخدام المناسبة لأحمال AC وDC، والعمر الكهربائي عند التبديل المتكرر، والتأثير الحراري للوحدات المجاورة. وقد يسهّل التصميم القابل للتوصيل بالمقبس أعمال الصيانة؛ لكن يجب عند الاستبدال استخدام مادة التلامسات وإصدار الملف نفسيهما.

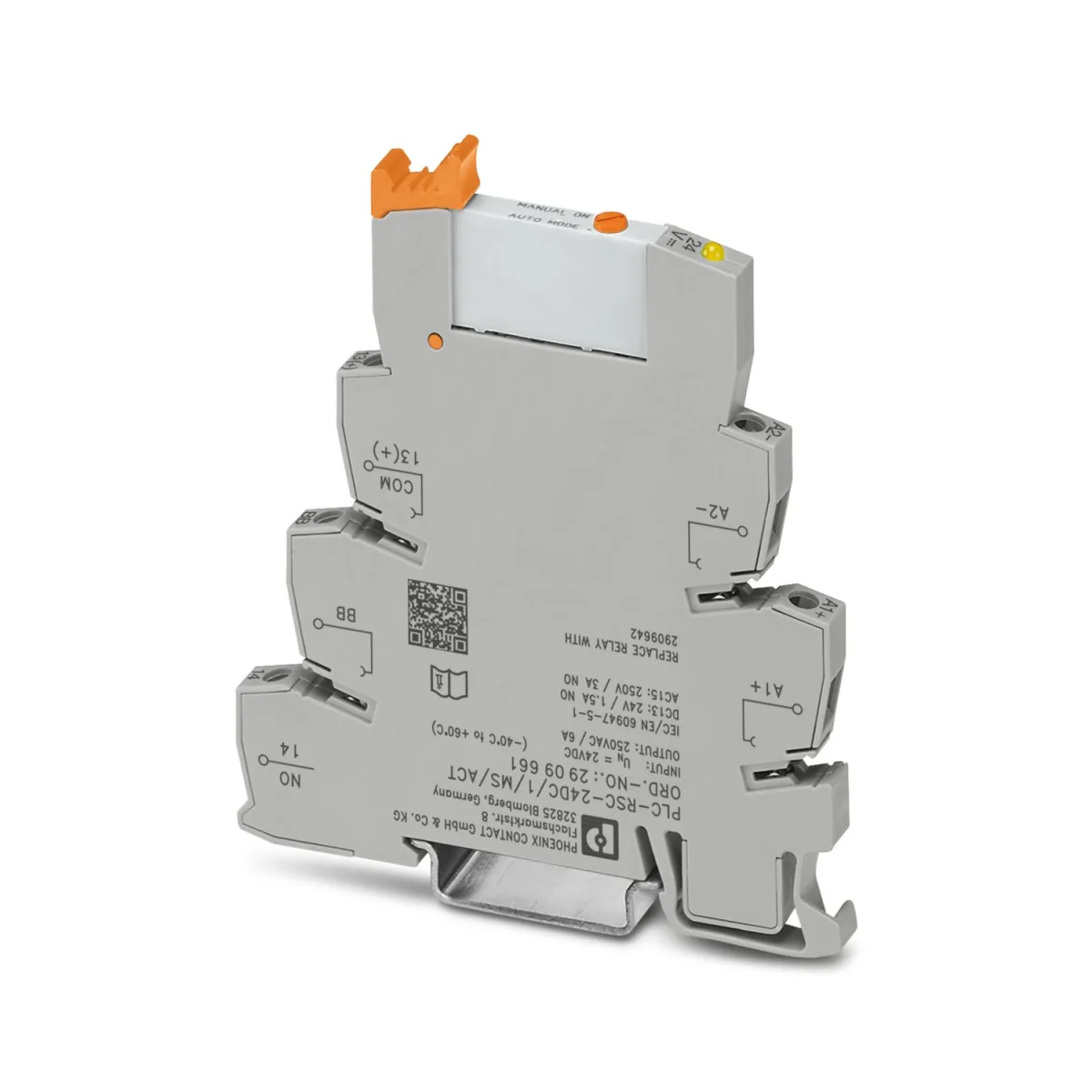

مثال محدد على المنتج: PLC-RSC-24DC/1/MS/ACT

المنتج PLC-RSC-24DC/1/MS/ACT، برقم المنتج 2909661، هو وحدة PLC-INTERFACE بدخل 24 V DC وتوصيلات لولبية، ويحتوي على مرحّل مصغّر قابل للتوصيل بالمقبس مع تشغيل يدوي. وتحدّد صفحة المنتج الكاملة تلامساً واحداً مفتوحاً عادةً، وتياراً حدّياً مستمراً قدره 6 A، وعرضاً قدره 6,2 mm، ودرجة حرارة تشغيل من −40 إلى +60 °C. كما تنشر الشركة المصنّعة نطاق دخل 18,5–33,6 V DC عند 20 °C، وزمن استجابة نموذجي 5 ms، وزمن تحرير 8 ms. ولا يجوز تعميم هذه القيم على إصدارات أخرى من الملفات أو التلامسات أو التوصيلات ضمن عائلة PLC-RSC.

على الرغم من إدراج 250 V AC/DC بوصفه أقصى جهد تبديل للمنتج، توضح الصفحة ضرورة استخدام لوح فصل بين الوحدات المتجاورة في ظروف جهد محددة. كما تختلف قيم القدرة المحددة للحمل المقاومي عن فئات الاستخدام AC-15/DC-13. ويوضح هذا المثال سبب عدم كفاية كتابة «مرحّل 6 A» فقط في جدول الاختيار: إذ يجب التحقق معاً من جهد الحمل، ونوع التيار، وفئة الاستخدام، وتيار البدء، وتكرار التبديل، والمصهر، وترتيب القنوات المجاورة.

مرحّل كهروميكانيكي أم مرحّل حالة صلبة؟

يُجري المرحّل الكهروميكانيكي التبديل بواسطة تلامسات مادية، ويوفّر فصلاً غلفانياً عند فتح التلامس. ويتميّز بالمرونة في التطبيقات العامة بفضل ترتيبات التلامسات المختلفة وخيارات أحمال AC/DC؛ إلا أن العمر الكهربائي للتلامسات يعتمد على الحمل الفعلي وتكرار التبديل. أما مرحّل الحالة الصلبة فلا يستخدم تلامسات متحركة، لذا يبرز في مهام التبديل السريع وعالي التردد. ومع ذلك، يجب التحقق لكل منتج من خصائص مثل هبوط الجهد في حالة التوصيل، وتيار التسرب في حالة الفصل، والفقد الحراري، والاقتصار على اتجاه تيار أو نوع حمل محدد.

لا تكفي عند الاختيار عبارات عامة مثل «لا يحتاج إلى صيانة» أو «طويل العمر». فملف الصمام، ومصباح الإشارة، وعنصر التسخين المقاومي، وملف الكونتاكتور، والدخل الإلكتروني، تُظهر جميعها سلوكيات حمل مختلفة. وقد يتسبب تيار التسرب في خرج الحالة الصلبة في بقاء دخل حساس في حالة غير صحيحة؛ كما قد يؤدي التيار المنخفض جداً في التلامس الكهروميكانيكي إلى تراجع موثوقية التلامس. لذلك، لا ينبغي اتخاذ القرار استناداً إلى التيار الاسمي وحده، من دون تقييم منحنيات الشركة المصنّعة وتيار الاندفاع في الحمل وعنصر الكبح.

متى تُستخدم مرحّلات المراقبة والتوقيت؟

صُمّمت مرحّلات المراقبة EMD للمراقبة المستقلة لمعاملات مثل زيادة الجهد أو انخفاضه، وزيادة التيار أو انخفاضه، وفقدان الطور، وتسلسل الأطوار، وعدم تماثل الأطوار، ومعامل القدرة، والقدرة الفعّالة، ودرجة حرارة ملفات المحرك، ومستوى الملء. ويمكن النظر في استخدام هذه الأجهزة عند الحاجة إلى مراقبة شرط بسيط بصورة مستقلة عن برنامج PLC، أو إرسال إشارة عطل إلى نظام التحكم عبر تلامس جاف، أو فصل قسم محدد. وتختلف المعاملات المتاحة في الجهاز نفسه ونطاق ضبط العتبات بحسب رمز الطلب.

على سبيل المثال، يُحدَّد EMD-BL-PTC، برقم 2906252، لمراقبة درجة حرارة ملفات المحرك باستخدام ما يصل إلى ستة حساسات PTC وفق DIN 44081 وDIN 44082، ولمراقبة القصر في دائرة الثرمستور. وهذا المثال ليس متحكماً عاماً في درجة الحرارة؛ إذ يجب التحقق من توصيل سلسلة PTC وترتيب الحساسات لدى الشركة المصنّعة للمحرك. أما مرحّلات التوقيت، فيمكنها تنفيذ مهام زمنية بسيطة مثل تأخير التشغيل أو التحرير أو النبض أو التشغيل الدوري. وتشير Phoenix Contact إلى أن مجموعة منتجاتها تغطي تطبيقات تحكم زمني تمتد من بضعة أجزاء من الألف من الثانية إلى عدة أيام؛ ويجب الرجوع إلى ورقة بيانات مرحّل التوقيت المختار لمعرفة النطاق والوظيفة الفعليين.

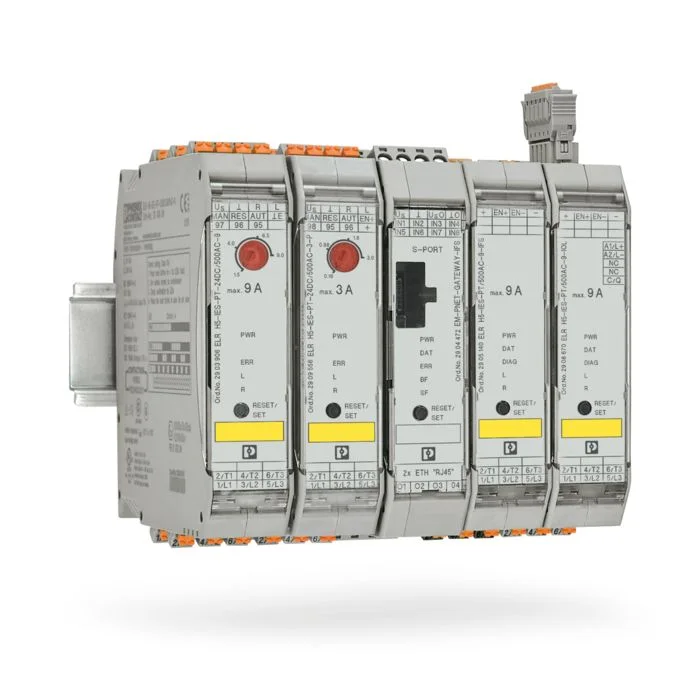

تبديل المحركات وحمايتها باستخدام CONTACTRON

تتضمن مجموعة منتجات CONTACTRON حلولاً منفصلة للتشغيل المباشر أو العكسي لمحركات AC ثلاثية الأطوار، وتبديل محركات DC وعكس اتجاهها، ومهام السرعات المختلفة والتسارع والتباطؤ التدريجي، أو حماية الأحمال في شبكات DC الحديثة. وتجمع بادئات تشغيل المحركات الهجينة بين مبادئ التبديل بأشباه الموصلات والتبديل الكهروميكانيكي. وتعرض صفحة العائلة الرسمية بادئات تشغيل المحركات الهجينة المستقلة في سياق تبديل المحركات غير المتزامنة بقدرات من 50 W إلى 3 kW وعكس اتجاهها؛ كما تذكر عرضاً قدره 22,5 mm، وحماية محرك قابلة للضبط حتى 9 A، وخصائص إيقاف آمن حتى SIL 3/PL في إصدارات محددة، بوصفها خيارات ضمن العائلة.

لا يُستخدم رمز المنتج نفسه لكل قدرة ضمن هذا النطاق. ويتحدد الاختيار بناءً على تيار لوحة بيانات المحرك، وجهد الشبكة، والحاجة إلى عكس الاتجاه، وزمن البدء، ودورة التبديل، ونوع التنسيق، والحماية من القصر، ووظيفة السلامة. وفي الخيارات المتصلة بالشبكة، قد يكون نقل المعلمات وبيانات التشخيص ممكناً عبر IFS أو IO-Link؛ ويجب التحقق من مسار الاتصال المدعوم وفقاً للإصدار والبوابة المختارين. كما لا تُعتمد وظيفة الإيقاف الطارئ بمجرد وجود الجهاز، بل يجب التحقق منها استناداً إلى تقييم مخاطر الآلة وسلسلة السلامة بأكملها.

قارن عائلات المنتجات وفقاً للمهمة

تفاصيل يجب مراعاتها عند تصميم اللوحة

عند ترتيب أجهزة الواجهة على سكة DIN، يجب عدم الاكتفاء بحساب العرض الإجمالي. بل يجب تقييم المسافة إلى مجرى الكابلات، والحيز اللازم لاستبدال الموصلات أو المرحّلات، وألواح الفصل، وخفض التصنيف الحراري عند التركيب المتجاور، ودوران الهواء، مع مراعاة تعليمات الشركة المصنّعة. قد تُسرّع جسور التوصيل المشتركة عملية التركيب؛ ولكن يجب وضع معيار للألوان والفصل والوسم يمنع الربط غير المقصود بين جهود كهربائية مختلفة. ويجب إتاحة تتبّع رقم القناة وعنوان PLC ووسم الجهاز الميداني ووظيفة المنتج ضمن المشروع نفسه.

في المشاريع التي تتضمن السلامة الوظيفية أو الحماية من الانفجار، لا يُعدّ النص التعريفي بعائلة المنتجات دليلاً على صلاحية التصميم. يجب إرفاق الشهادة ودليل السلامة وقيود الاستخدام والمراجعة الحالية الخاصة برمز الطلب الكامل بالملف الفني. ولا تعني قيمة SIL أو PL أن الجهاز وحده يمنح الآلة هذا المستوى. وبالمثل، لا يمكن اعتبار اعتماد Ex سارياً ما لم تُستوفَ متطلبات طريقة التوصيل والمنطقة ومجموعة الغاز وفئة درجة الحرارة وظروف الغلاف.

المعلومات اللازمة لإعداد عرض السعر والتصميم الهندسي

• إشارة المصدر وإشارة الوجهة والقيمة الاسمية وهامش الخطأ المقبول لكل قناة
• نطاق الإدخال/الإخراج، والتكوين النشط أو السلبي، والعزل، ومتطلبات الاستجابة للقنوات التناظرية
• جهد PLC وجهد الحمل ونوع AC/DC والخصائص الفعلية للحمل في القنوات الرقمية
• تكوين نقاط التلامس، والحدّان الأدنى والأقصى للحمل، وتيار الإقلاع، وعدد عمليات التبديل في الساعة
• مبررات اختيار النوع الكهروميكانيكي أو نوع الحالة الصلبة من حيث الصيانة والسرعة وتيار التسرب والحرارة
• حالة الجهد أو التيار أو الطور أو درجة الحرارة أو الزمن المطلوب مراقبتها، وقيمة العتبة والتأخير
• بيانات لوحة المحرك، والقدرة، والتيار، وجهد الشبكة، وعكس الاتجاه، ومنحنى الإقلاع
• المستوى المستهدف المطلوب من SIL أو PL أو Ex، وتقييم المخاطر الخاص بالتطبيق
• درجة الحرارة داخل لوحة التحكم، وارتفاع التركيب، والاهتزاز، ودرجة التلوث، ومتطلبات الشهادات
• تقنية التوصيل، والتغذية المشتركة، وجسور التوصيل، والوسم، ومعيار قطع الغيار

تحوّل قائمة الواجهات المُعدّة استناداً إلى هذه المعلومات اختيار المنتجات من مجرد تصفّح كتالوج إلى قرار في هندسة الأنظمة. يمكن لشركة Oskon تحديد عائلة منتجات Phoenix Contact ورمز الطلب الكامل من خلال دراسة السلسلة بأكملها، من الإشارة الميدانية إلى قناة PLC، ومن خرج التحكم إلى الحمل الفعلي. وقبل التشغيل الأولي، يجب توثيق مخطط التوصيلات وعناصر الحماية وقيم عزم الربط والاختبار الوظيفي والتحقق من السلامة عند الحاجة.
