لا تقتصر تقنية التركيب IP67 على نقل مكوّنات الأتمتة من لوحة التحكم إلى موقع الماكينة. فلا يمكن تحقيق درجة IP67 المدوّنة على الجهاز على مستوى النظام ما لم تُنفَّذ منظومة الكابلات، وتقنية اختراق العازل، وتوصيلات M12، وتوزيع الطاقة، والحماية من القصر، وإغلاق المنافذ المفتوحة، والتثبيت الميكانيكي، وطريقة الصيانة بصورة صحيحة ومتكاملة. يتناول هذا الدليل نهج Bihl+Wiedemann في كابلات ASi ذات المقطع المشكّل، والوحدات الميدانية، والموزّعات السلبية من خلال أمثلة فعلية للمنتجات، مع بيان حدود استخدامها وخطوات التحقق.
ما الذي تدل عليه IP67، وما الذي لا تدل عليه؟
تشير درجة IP67 إلى الحماية من الغبار ومقاومة الغمر المؤقت في الماء ضمن الشروط المحددة في المعيار. ولا تعني هذه الدرجة تلقائياً الملاءمة للتشغيل المستمر تحت الماء، أو الغسل الساخن عالي الضغط، أو مقاومة مواد تنظيف كيميائية محددة، أو الضباب الملحي، أو الأشعة فوق البنفسجية، أو الزيوت، أو الصدمات الميكانيكية. إذا كان التعرّض الفعلي على الماكينة أشد من ظروف الاختبار المعيارية، فيجب إثبات توافق المواد والعمليات بصورة مستقلة. وفي تطبيقات الأغذية والأدوية والبطاريات واللحام أو التطبيقات الخارجية، ينبغي عدم اتخاذ القرار بالاعتماد على رقم IP وحده.
غالباً ما تنطبق درجة IP الواردة في بيانات المنتج لدى المصنّع على حالة التجميع الكامل. فمقبس M12 المفتوح، أو الموصل المرتخي، أو حشية الإحكام التالفة، أو جلاند الكابل غير المناسب، يخلّ بمنظومة الحماية. وتنص ورقة بيانات BWU4393 من Bihl+Wiedemann صراحةً على أن تحقيق IP67 يتطلب إغلاق جميع مقابس M12 المفتوحة بأغطية حماية مناسبة. وتوضح هذه الملاحظة الصغيرة ضرورة تخصيص بند مستقل لكل منفذ غير مستخدم في قائمة فحص القبول الميداني.
الفرق بين كابل ASi ذي المقطع المشكّل والكابل الدائري M12
تقارن صفحة التركيب IP67 الرسمية لدى Bihl+Wiedemann بين نهجين أساسيين للتوصيل. ينقل كابل ASi الأصفر ذو المقطع المشكّل البيانات وتغذية ASi، بينما ينقل كابل AUX الأسود ذو المقطع المشكّل الطاقة المساعدة؛ ويمكن توصيل كليهما بالوحدات المناسبة باستخدام تقنية اختراق العازل. تقلّل هندسة الكابل من خطر عكس القطبية؛ ويمكن مدّه من البكرة بالطول المطلوب وتركيب الوحدة الميدانية عند النقطة المطلوبة. أما في الكابل الدائري M12، فيتطلب إنشاء تفرع وصلة T وكابلاً جاهزاً بالطول المناسب وموصلات متقابلة. وتتمثل ميزة M12 في توفير واجهة شائعة وقابلة للفصل، بينما يتميز الكابل ذو المقطع المشكّل بمرونة الطوبولوجيا والتركيب.
الكابل ذو المقطع المشكّل وM12 ليسا خيارين يستبعد أحدهما الآخر. إذ يمكن استخدامهما معاً في التركيب نفسه عبر موزّع سلبي أو وحدة مناسبة. وقد يكون من الممكن الاستفادة من مساحة المقطع الأكبر لموصلات الكابل ذي المقطع المشكّل في المسار الرئيسي، واستخدام M12 في توصيلات الأجهزة القصيرة. لكن يجب إعادة حساب سعة حمل التيار والحماية من القصر عند كل تغيير في مساحة المقطع. ولا يجوز افتراض أن تفرع M12 محمي كهربائياً لمجرد إمكانية توصيله ميكانيكياً.
تسلسل التصميم للتركيب الميداني IP67
- قسّم مناطق الماكينة: حدّد على مخطط التوزيع المناطق الجافة والرطبة والمعرّضة للغسل والساخنة والمعرّضة للاهتزاز والمتحركة.
- جمّع الإشارات: جمّع الإشارات الرقمية القياسية وإشارات السلامة والإشارات التناظرية وإشارات IO-Link والمشغّلات وفقاً للتقارب المكاني ومنطقة الإيقاف.
- أنشئ طوبولوجيا ASi/AUX: ارسم الخط الأصفر للبيانات والطاقة، والخط الأسود للطاقة المساعدة عند الحاجة، مع نقاط التغذية.
- احسب هبوط الجهد: أجرِ التحقق بناءً على أطول مسار، وأعلى حمل متزامن، والحد الأدنى المسموح لجهد الجهاز.
- اختر حماية التفرعات: راعِ حدود تحمّل الموصل والكونكتور عند كل نقطة انتقال إلى كابل دائري رفيع أو وصلة M12.
- حدّد تفاصيل التركيب الميكانيكي: حدّد قاعدة الوحدة، واتجاه الكابل، ونصف قطر الانحناء، والطول الاحتياطي للصيانة، وملصق التعريف، والحماية من الصدمات.
- ضع اختبار القبول: حدّد مسبقاً معايير فحص عزم الربط، وإحكام الغلق، والعنوان، وI/O، والقصر، وفقدان AUX، والفحص بعد التنظيف.
تقنية اختراق العازل وموثوقية التلامس في الكابل ذي المقطع المشكّل
في تقنية اختراق العازل، تخترق إبر التلامس عازل الكابل ذي المقطع المشكّل بصورة مضبوطة للوصول إلى الموصل. ويؤكد شرح التطبيق لدى المصنّع أن الإبر تدخل عمودياً في الكابل، وأن لكل موصل عدة نقاط تلامس. ولا تتحقق قابلية التكرار التي يوفّرها التصميم إلا إذا كان سطح التركيب نظيفاً، والكابل موضوعاً في المجرى الصحيح، والجزآن العلوي والسفلي من الهيكل مربوطين وفق آلية المصنّع. وقد يؤدي إجبار الكابل على اتجاه مختلف، أو حشر جسم غريب في المجرى، أو عدم إغلاق الهيكل بالكامل، إلى الإخلال بالتلامس وإحكام الغلق.
عند تغيير موضع الوحدة، يجب تحديد كيفية التعامل مع الثقوب المتبقية في الكابل ذي المقطع المشكّل وفق الملحقات المعتمدة وتعليمات تركيب النظام المستخدم. ولا يُعد استخدام مواد حشو أو شريط أو مادة مانعة للتسرب بصورة عشوائية دليلاً على الملاءمة الكهربائية والبيئية. وإذا كان الكابل تالفاً، فيجب فحص حالة الموصل والعزل بدلاً من الاكتفاء بمعاينة السطح الخارجي. ولا توفّر الهندسة الخاصة للكابل ذي المقطع المشكّل حماية ميكانيكية من الحواف الحادة داخل مجرى الكابلات، أو الشد المفرط، أو الانحناء غير المسموح به.
BWU4230: وحدة IP67 لوحدات I/O الميدانية عالية الكثافة

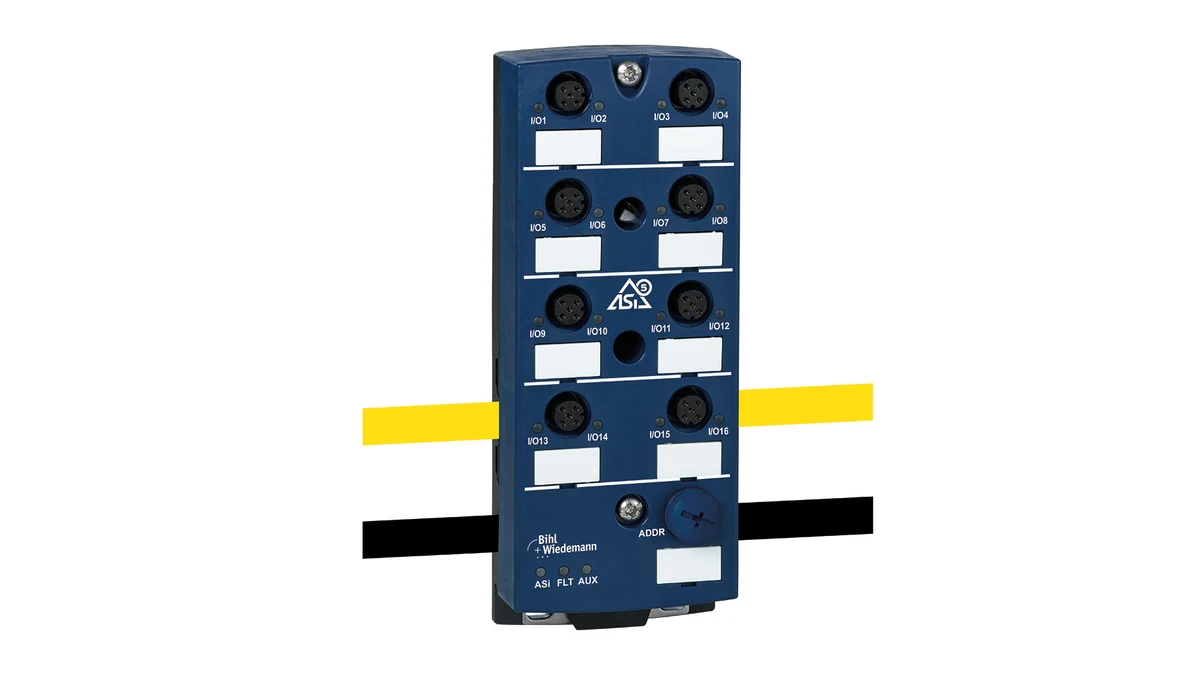

BWU4230، وحدة I/O ميدانية ذاتية التهيئة ومتوافقة مع ASi-5، مزوّدة بثمانية مقابس M12، ويجري توصيلها بـ ASi/AUX عبر كابل ذي مقطع مشكّل وتقنية اختراق العازل. تسرد صفحة المنتج الرسمية الحالية، بحسب التهيئة، ما يصل إلى 16 مدخلاً رقمياً وما يصل إلى 16 مخرجاً رقمياً إلكترونياً، مع توصيلات M12 من نوع Y أو مختلطة. وقد تقلّل إدارة إشارتين عبر وصلة M12 واحدة من عدد الكابلات؛ لكن يجب أن يكون توزيع السنون متوافقاً فعلياً مع كابل المستشعر القياسي.
تذكر ورقة بيانات عائلة المنتجات المؤرخة في 13 أبريل 2023 للوحدة BWU4230 جهد ASi اسمياً قدره 30 V، وجهد AUX اسمياً قدره 24 V، وعنوان ASi-5 واحداً، وبيانات عملية بحجم بايتين، ودرجة حماية IP67. وتبلغ أبعاد الهيكل 60 × 152 × 34 mm. وتوجد قيم تعتمد على درجة الحرارة لتيار المستشعرات والمخارج؛ إذ تتغير حدود الحمل الإجمالي عند +45 °C و+55 °C و+70 °C. وعلى الرغم من نشر قيمة 0,35 A لكل مخرج، فإن إجمالي تيارات المخارج والمستشعرات وتيارات الإدخال/الإخراج المشتركة يخضع أيضاً لحدود مستقلة. ولا تعني عبارة «16 قناة» إمكانية تشغيل 16 حملاً عالي التيار في الوقت نفسه.
الجزء السفلي من الوحدة غير مشمول بالتوريد؛ وتُطلب طريقة التركيب والملحقات المختارة كبنود منفصلة. وتوضح هذه النقطة أن إدراج الوحدة الإلكترونية العلوية وحدها في عرض السعر وقائمة التركيب غير كافٍ. وتتضمن ورقة البيانات أيضاً ملاحظة خاصة بإمكانية استخدام BWU4230 على مسارات AUX ذات الفصل الآمن السلبي ابتداءً من رقم تعريف محدد. وفي تصميم السلامة، يجب الاستناد إلى حالة التصنيع والتعريف الدقيقة للجهاز وشروط الوثائق الحالية، وليس إلى اسم عائلة المنتج.
BWU4393: تجميع إشارات السلامة والإشارات القياسية في نقطة ميدانية واحدة

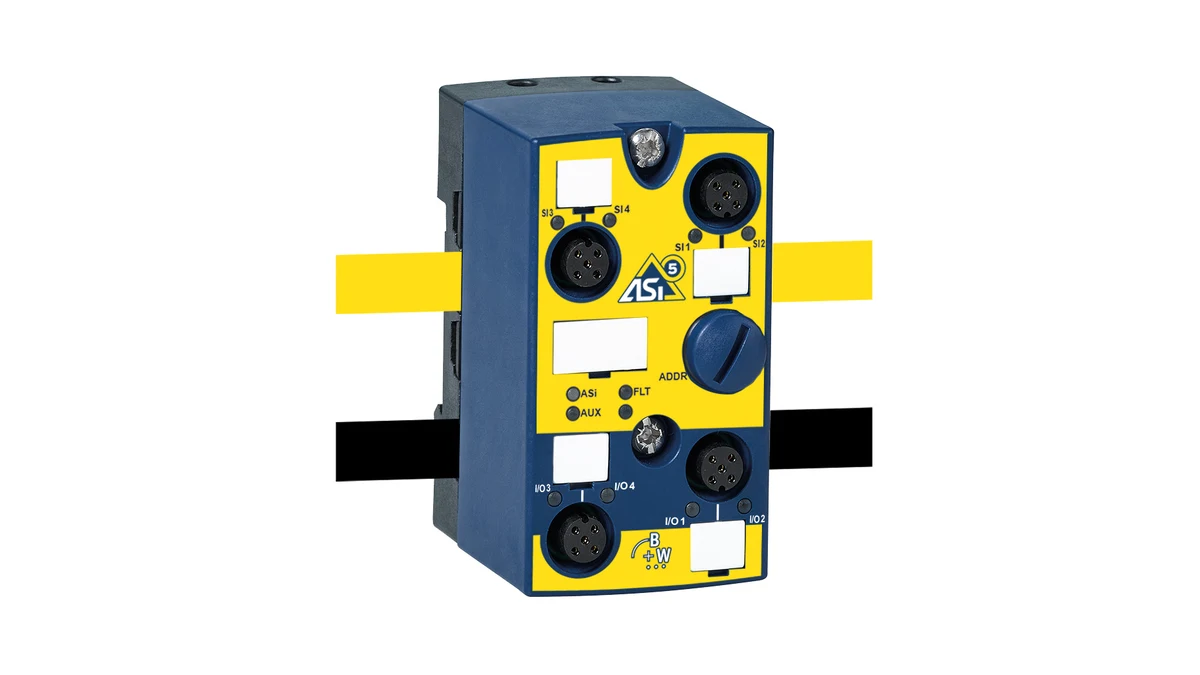

BWU4393، وحدة إدخال ASi-5 Safety مزوّدة بأربعة مقابس M12. ووفقاً لصفحة المنتج الرسمية وورقة البيانات، يمكن تهيئة أربعة مداخل سلامة أحادية القناة أو مدخلَي سلامة ثنائيَي القناة للتلامسات الخالية من الجهد. ويُخصَّص الترتيب ثنائي القناة، مع تصميم نظام مناسب، لتطبيقات تصل إلى الفئة 4 وPL e وSIL 3؛ أما الترتيب أحادي القناة فتحدد الوثيقة له حدود SIL 1 والفئة 2 وPL c. وتتوفر أيضاً مداخل قياسية ومخارج قياسية إلكترونية بحسب التهيئة.
لا تعني هذه التصنيفات أن الوحدة تضمن بمفردها مستوى أداء الماكينة بأكملها. بل يجب التحقق من بنية المستشعرات، والتوصيلات، وكشف القصر بين القنوات، وطريقة الاختبار، ومراقب السلامة، ومخرج السلامة، والعنصر النهائي، وسلوك إعادة التشغيل، بالاقتران مع تقييم المخاطر. وقد حُدّدت BWU4393 لمداخل التلامسات الخالية من الجهد؛ لذا يجب عدم افتراض إمكانية توصيل مستشعر سلامة يستخدم OSSD (إشارة خرج سلامة بأشباه الموصلات) مباشرة بالطريقة نفسها.
تذكر ورقة البيانات المؤرخة في 8 يناير 2026 توصيلاً بكابل ذي مقطع مشكّل، وعنوان ASi-5 واحداً، وطولاً أقصى لكابل توصيل I/O قدره 15 m، ودرجة IP67، وأبعاد هيكل تبلغ 45 × 80 × 56 mm. ويُبيَّن نطاق درجة الحرارة المحيطة في الجدول العام من −30 إلى +55 °C، وحتى +70 °C وفقاً للشروط؛ مع ملاحظة تحدد الحد الأقصى عند +55 °C للاستخدام وفق UL في الولايات المتحدة وكندا. ويجب إغلاق مقابس M12 المفتوحة بأغطية مناسبة. كما أن المنتج غير مناسب للاستخدام على مسار AUX ذي الفصل الآمن السلبي؛ ويجب التحقق من هذا القيد تحديداً ضمن مفهوم فصل الطاقة.
BW3524: انتقال سلبي بين الكابل ذي المقطع المشكّل والتفرع الرفيع

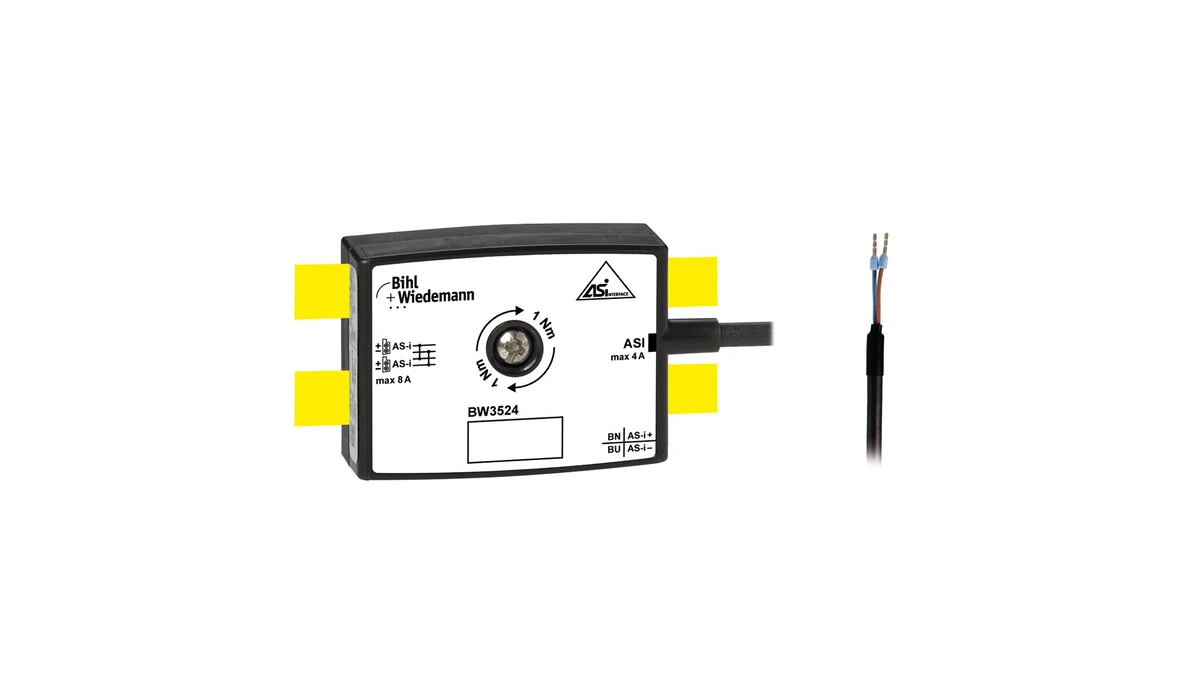

BW3524، موزّع سلبي بعمق 19 mm يربط داخلياً بين وصلتين لكابل ASi ذي المقطع المشكّل، ويوفّر مخرج كابل دائري/أسلاك توصيل بطول 5 m. ويصفه سجل المنتج الحالي بأنه منتج بدرجة IP67 وبهيكل مسطّح يمكن وضعه داخل مجرى الكابلات. وتذكر ورقة بيانات المجموعة المؤرخة في 20 يناير 2026 أبعاداً تبلغ 60 × 45 × 19 mm، وجهد تشغيل 10–32 V DC PELV، وقوة شد قصوى للكابل قدرها 10 N.
الموزّع السلبي ليس عقدة اتصال؛ فهو لا يحصل على عنوان ASi، ولا يحل محل وحدة I/O تعالج الإشارة برمجياً. وتتمثل وظيفته في التوصيل وتوزيع الطاقة. ولا يحتوي BW3524 على مصهر داخلي. وتبيّن ورقة بيانات المجموعة حدوداً تصل إلى 8 A للكابل ذي المقطع المشكّل/فرع التوصيل باختراق العازل، وإلى 4 A للكابل الدائري أو أسلاك التوصيل. وفي الدائرة الفعلية، يجب حساب تنسيق المصهرات عند نقطة التغذية وعلى التفرع لحماية الموصل ذي المقطع الأصغر.
تعتمد درجة IP67 على استيفاء وصلة الكابل المقابلة أيضاً لشروط IP67. وتوضح ورقة البيانات بصورة منفصلة الملاحظات البيئية ضمن نطاق UL، ونطاق تقييم تصريح المصنّع بدرجة IP. ولا يتطابق نطاق درجات الحرارة للتركيب الثابت والتركيب المرن؛ فقد جرى تقييم الكابل عند −30 °C في حالة التركيب الثابت فقط. وتوضح هذه التفاصيل ضرورة عدم اختيار حتى قطعة سلبية صغيرة قبل قراءة كامل المواصفات الميدانية.
تختلف وظائف المنتجات الثلاثة عن بعضها
| مثال المنتج | الوظيفة الأساسية | التحقق الحاسم أثناء التركيب | الافتراض الخاطئ |
|---|---|---|---|
| BWU4230 | ربط وحدات I/O الرقمية الميدانية القياسية بشبكة ASi-5 | تهيئة القنوات، وسنون M12، وحمل AUX، والوحدة السفلية، وخفض التيار وفقاً لدرجة الحرارة | إمكانية استخدام 16 مدخلاً و16 مخرجاً في الوقت نفسه بصورة مستقلة وبكامل التيار |
| BWU4393 | تجميع تلامسات السلامة الخالية من الجهد ووحدات I/O القياسية | الترتيب أحادي/ثنائي القناة، وحساب PL/SIL، وبنية AUX، وأغطية المنافذ المفتوحة | أن علامة IP67 أو Safety تعتمد بمفردها وظيفة السلامة بأكملها |
| BW3524 | التوزيع السلبي من الكابل ذي المقطع المشكّل إلى كابل دائري/سلك | الحماية من زيادة التيار، وقوة شد الكابل، والوصلة المقابلة المتوافقة مع IP، ومساحة مقطع التفرع | أن الموزّع السلبي وحدة I/O أو أنه يحتوي على مصهر داخلي |
حماية الكابلات وهبوط الجهد
تشير صفحة التطبيق لدى المصنّع إلى خيارات لكابل ASi ذي المقطع المشكّل بمساحتَي مقطع موصل تبلغـان 1,5 mm² و2,5 mm². وقد تكون مساحة المقطع النموذجية في كابلات M12 الدائرية أصغر. وعند الانتقال من الكابل الرئيسي ذي المقطع المشكّل إلى تفرع رفيع، يجب تأمين الحماية عند المصدر ليس وفق إجمالي تيار الحمل فحسب، بل وفق التيار المسموح لأضعف موصل وكونكتور أيضاً. وقد توفّر بعض البوابات أو الموزّعات وظيفة حماية بالمصهر؛ ويجب التحقق من المخطط من الخط الذي يحميه المنتج المستخدم فعلياً وقيمة الحماية.
يُحسب هبوط الجهد بناءً على المسار الفعلي للتيار وموصل الرجوع، وليس على إجمالي طول الكابل وحده. ويوصي شرح المصنّع الخاص بـ ASi بجهد 24 V بعدم تجاوز حد 50 m عند الاستخدام مع مصدر قياسي بجهد 24 V بسبب هبوط الجهد. ولا يمثل ذلك مسافة واحدة وعامة لجميع مشاريع ASi؛ فقد يختلف الحل وفقاً لتغذية 30 V، والمكرّرات، ووحدات إنهاء الخط، ومساحة مقطع الكابل، والطوبولوجيا. ويجب تحديد القيمة المعتمدة للمشروع استناداً إلى الوثائق الحالية للبوابة ومصدر التغذية وقواعد الشبكة.
إدارة توصيلات M12 والأغطية
يشير الرمز M12 إلى مقاس اللولب فقط. ويجب مطابقة الترميز A أو B أو D أو X أو أي ترميز آخر، وعدد السنون، والطرف الأنثى/الذكر، والتيار، ووظيفة الإشارة، كلٌّ على حدة. حتى إذا بدا الموصل متوافقاً من حيث الشكل، فقد يؤدي التعيين الخاطئ للسنون إلى قصر في دائرة تغذية المستشعر. يجب أن تتطابق تسميتا الكابل عند طرفيه، وأن تتطابق تسمية مقبس الوحدة مع العنوان الوارد في المخطط الكهربائي. عند استخدام كابل Y، يجب أن توضح وثائق الصيانة السنون التي تمر عبرها القناتان وكيفية فصلهما عند حدوث عطل.
لضمان الإحكام، يجب أن يكون سطح الحشية نظيفاً وخالياً من التلف، وأن يُشد الموصل بعزم الربط الذي توصي به الشركة المصنّعة، وألا يلتوي جسم الكابل. التركيب اليدوي «حتى الشعور بأنه محكم» ليس أسلوباً لضبط الجودة يمكن تكرار نتائجه. يجب استخدام أغطية حماية مناسبة للمنافذ غير المستخدمة؛ ويجب عدم الخلط بين سدادة النقل والغطاء الدائم المصنّف وفق IP. يجب فحص حشيات الموصلات وقلاوظها عند فكها وإعادة تركيبها، وعدم ترك بقايا مواد التنظيف الكيميائية على سطح الإحكام.
الترتيب الميكانيكي وإمكانية الوصول للصيانة
لا يكفي أن يكون بالإمكان تثبيت وحدة IP67 على الماكينة بالبراغي. يجب التحقق في مخطط CAD من حيز استخدام مفتاح الربط لتركيب قوابس M12 وفكها، والحد الأدنى لنصف قطر انحناء الكابل، وإمكانية الوصول لضبط العناوين، ووضوح رؤية LED، واتجاه فتح آلية الوحدة الفرعية. قد تحتاج الوحدة إلى غلاف حماية إضافي إذا كانت في منطقة معرضة لاصطدام رافعة شوكية أو منتج بها. يُفضّل توجيهها بحيث لا تضغط المياه المتجمعة على السطح باستمرار على الموصل، مع تجنّب مسار متصل للكابل صعوداً وهبوطاً ينقل المياه إلى الجسم.
يجب تجنّب الالتواء والانحناءات الحادة عند فك الكابل ذي المقطع المُشكّل من البكرة، كما يجب عدم وضع منتج غير مخصص للحركة داخل سلسلة توجيه الكابلات. يجب ألا يسحق مشبك التثبيت العازل، وألا يسبب حملاً شدّياً بمحاذاة جسم وصلة اختراق العازل مباشرةً. في المنتجات المزودة بكابل، مثل BW3524، يوضح الحد الأقصى لحمل الشد البالغ 10 N، الذي تحدده الشركة المصنّعة، أن الكابل لا يجوز استخدامه كعنصر دعم ميكانيكي.
السلامة الوظيفية ومناطق AUX
يمكن لنظام ASi Safety نقل إشارات السلامة والإشارات القياسية عبر البنية التحتية نفسها للشبكة؛ إلا أن افتراضات الأعطال في توزيع الطاقة تبقى منفصلة. لفصل قسم من التغذية المساعدة بأمان، يجب تقييم الكابل والتوصيلات الداخلية للوحدة ومسارات التغذية الخارجية عند الحمل. تختلف الملاحظات الخاصة بمسار AUX ذي التبديل الآمن السلبي بين BWU4230 وBWU4393. والانتماء إلى عائلة الأجسام الزرقاء نفسها أو إلى درجة الحماية IP نفسها لا يضمن سلوك السلامة نفسه.
إذا كان كابل دخل السلامة وكابل الخرج القياسي يشتركان في موصل M12 نفسه، فيجب تضمين احتمالات أعطال استخدام توصيل Y أو توزيع السنون المختلط في تحليل المخاطر. يجب التحقق من قدرة جهاز المراقبة المختار على تشخيص انضغاط الكابل، وقصر القناتين معاً، والتوصيل المتقاطع بين جهود مختلفة. وفي اختبار القبول، لا يكفي الضغط على زر الإيقاف الاضطراري وملاحظة توقف الماكينة؛ بل يجب أيضاً اختبار عطل قناة واحدة، وانقطاع الكابل، وإعادة التشغيل، وسلوك إقفال العطل.
قائمة التحقق للتشغيل الأولي
- طابق رقم المنتج والوحدة الفرعية وغطاء الحماية وكابل M12 والكابل ذي المقطع المُشكّل مع قائمة المواد.
- تحقق من وجود كابلات ASi/AUX في القناة الصحيحة وبالقطبية الصحيحة، ومن إغلاق تلامس اختراق العازل وفق طريقة الشركة المصنّعة.
- تحقق على المخطط من عنصر الحماية وإعداداته وانتقائيته لكل كابل ذي مقطع مُشكّل ولكل فرع M12.
- أكمل فحوص العزل والقصر والتأريض وتطابق السنون قبل توصيل الطاقة.
- قِس جهود التغذية عند النقاط البعيدة في الشبكة دون حمل، وعند أقصى حمل متزامن.
- فعّل نقاط I/O الفعلية لكل عنوان، كلّاً على حدة؛ وسجّل اختبارات القنوات القياسية وقنوات السلامة في محاضر منفصلة.
- تحقق من مؤشرات LED وإنذار PLC في حالات الأعطال، مثل القصر وفقدان AUX وانقطاع ASi والمنفذ المفتوح.
- في التطبيقات التي تتطلب ذلك، كرر الفحص البصري واختبار الوظائف الكهربائية بعد التنظيف أو التعرض للمياه.
الصيانة وإدارة التغييرات
يجب أن يشمل الفحص الدوري البحث عن موصلات مرتخية، وأغطية مفقودة، وأجسام متشققة، وكابلات ذات مقطع مُشكّل تعرضت للسحق، وفروع واقعة تحت حمل شد، وملصقات متآكلة، وآثار مياه. تُعد مؤشرات LED نقطة البداية في تشخيص العطل؛ ويجب إجراء قياسات عند الاشتباه في مقاومة تلامس مرتفعة أو هبوط في الجهد. عند استبدال الوحدة، يجب توثيق طريقة نقل العنوان السابق وتهيئة القنوات في إجراء مكتوب، والتحقق من أن المنتج الجديد مكافئ فعلاً من حيث الوحدة الفرعية وتعيين السنون.
عند إضافة وحدة لاحقاً في الموقع، لا يكفي توصيلها بنقطة شاغرة على الكابل. يجب إعادة التحقق من سعة العقد، وملف تعريف بيانات العملية، وميزانية القدرة، والمصهر، وخريطة بيانات PLC، والتحقق من السلامة. ويجب التعامل مع نقطة اختراق العازل القديمة التي لم تعد مستخدمة وفق تعليمات الشركة المصنّعة. إذا لم يُحدَّث مخطط الشبكة حسب التنفيذ الفعلي، فقد تتحول المرونة المادية لنظام ASi إلى فروع غير ظاهرة أثناء الصيانة وحسابات غير صحيحة للأحمال.
المعلومات المطلوب تقديمها لإعداد عرض السعر
- مخطط ترتيب الماكينة، والمنطقة بحسب تصنيف IP، وطريقة التنظيف، ودرجة الحرارة، والاهتزاز، والتعرض للمواد الكيميائية
- أعداد نقاط I/O القياسية/الخاصة بالسلامة، وأنواع توصيل المستشعرات، ومخططات سنون M12
- بنية شبكتي ASi وAUX، ومساحات مقاطع الكابلات، والأطوال الإجمالية/أطوال الفروع، ونقاط التغذية
- التيار الاسمي وتيار بدء التشغيل وتيار أسوأ حالة لكل حمل، وسيناريو التشغيل المتزامن
- مناطق AUX ذات التبديل الآمن السلبي ومستويات PL/SIL المستهدفة المطلوبة
- وصلات الانتقال بين الكابل ذي المقطع المُشكّل وM12، ومصاهر الفروع، وترميزات الموصلات، والمنافذ الاحتياطية
- سطح التركيب، وإمكانية الوصول للصيانة، ومخاطر الصدمات، وظروف شد الكابلات/ثنيها
- التشغيل الأولي، واختبار القبول الخاص بالمياه/التنظيف، والفاصل الزمني للصيانة، واستراتيجية قطع الغيار
تصمم Oskon منظومة تركيب Bihl+Wiedemann IP67 بوصفها نظاماً للتوصيل والطاقة قبل النظر إلى الوحدات كلٍّ على حدة. تُعد BWU4230 وBWU4393 وBW3524 المذكورة هنا أمثلة من مجموعة المنتجات الرسمية الحالية؛ ولا يعني ذلك أن هذه المنتجات نفسها مناسبة تلقائياً لتطبيقات مختلفة. يجب التحقق من الاختيار النهائي بالرجوع إلى رقم المنتج الكامل، وورقة البيانات السارية في تاريخ عرض السعر، والاعتماد الخاص بالبلد، والموصل المقابل، والظروف البيئية الفعلية.
