حلول النواقل ووحدات القيادة من Bihl+Wiedemann: دليل اختيار بنية الخط

في أتمتة النواقل، لا يتمثل التحدي الأساسي عند توسيع النظام في عدد المحركات بقدر ما يتمثل في القدرة والأوامر وبيانات الحساسات والتشخيص التي يجب إيصالها إلى كل نقطة قيادة. تجمع مجموعة حلول القيادة من Bihl+Wiedemann القائمة على AS-Interface مهام متنوعة ضمن بنية ميدانية واحدة، بدءاً من الحركات الثنائية البسيطة وصولاً إلى النقل الدوري لبيانات السرعة ومنحنيات التسارع والتباطؤ، ومن البكرات المزودة بمحركات إلى مغيرات التردد. أُعدّ هذا الدليل لتوزيع المهام بصورة صحيحة بين ASi-3 وASi-5، واختيار واجهة القيادة وفق الاحتياجات الفعلية للعملية، وتقسيم خطوط النواقل الطويلة إلى أقسام يمكن تشغيلها ووضعها في الخدمة.

ابدأ مشروع الناقل بمهمة التحكم، لا بقائمة المحركات

لا تحتاج جميع المحركات الموجودة على الخط نفسه إلى البيانات ذاتها. ففي سير نقل، قد يكفي أمر التشغيل/الإيقاف وإشارة الجاهزية فقط. وقد يتطلب جهاز فرز عكس الاتجاه أو سرعتين أو عدة حالات تشغيل ثابتة. أما في قسم ينقل منتجات حساسة، فقد يلزم تغيير السرعة ومنحنيات التسارع والتباطؤ دورياً، ونقل بيانات تشخيص وحدة القيادة، مثل تيار المحرك أو درجة الحرارة، إلى وحدة التحكم العليا. تجهيز جميع النقاط بأشمل إمكانات الاتصال يزيد تكلفة الاستثمار والجهد الهندسي؛ بينما يحدّ اختزالها جميعاً في إشارات ثنائية فقط من إمكانية مراقبة العملية.

لذلك، يجب أن تكون الوثيقة الأولى مصفوفة لنقاط القيادة، لا قائمة منتجات. يتضمن كل صف نوع المحرك، وجهد التغذية، وفئة القدرة، والحساسات المحلية، والأوامر، وإشارات التغذية الراجعة، واستجابة السلامة، وزمن الدورة المستهدف، والسلوك عند حدوث عطل. وعندما يُختار ASi-3 وASi-5 استناداً إلى هذه المصفوفة، يمكن استخدام التقنيتين معاً في التطبيق نفسه دون ازدواجية غير ضرورية.

ASi-3 وASi-5: مهام مختلفة على الكابل نفسه

توضح صفحة حلول القيادة الحالية من Bihl+Wiedemann صراحةً إمكانية استخدام ASi-3 وASi-5 في التطبيق نفسه عبر بوابات ASi-5/ASi-3 المدمجة. تختلف التقنيتان وتتطلب كل منهما وظائف وحدة رئيسية خاصة بها، ومع ذلك يمكنهما العمل معاً على كابل ASi الأصفر ذي المقطع المشكّل نفسه. وهذا تمييز مهم: فمصطلح «متوافق» لا يعني أن جهاز ASi-3 يتحول إلى جهاز ASi-5، بل يعني أن البوابة تدير الجيلين ضمن بنية ميدانية واحدة.

يشير الوصف الرسمي لتطبيقات القيادة باستخدام ASi-5 إلى إمكانية نقل بيانات العملية لعدة محركات بزمن دورة قدره 1,27 ms عند استخدام التكوين المناسب. ولا يمثل زمن الدورة هذا ضماناً ثابتاً للمشروع لجميع أعداد الأجهزة وأطوال البيانات. يجب التحقق من القيمة الفعلية وفق عدد العقد المتصلة، وحجم بيانات العملية لكل عقدة، وتكوين البوابة. وينبغي أن يتضمن تقرير التصميم حساباً فعلياً للشبكة بدلاً من شعار تسويقي لعائلة المنتجات.

الكابل الأصفر ذو المقطع المشكّل لا يقتصر على تقليل الكابلات

في نهج AS-Interface، تُنقل البيانات وتغذية ASi عبر كابل ذي مقطع مشكّل، يتيح شكله الهندسي توجيهاً ميكانيكياً يمنع عكس القطبية. وتسمح تقنية اختراق العازل بتوصيل الوحدة بالكابل ذي المقطع المشكّل دون الحاجة إلى موصل وسيط أو كابل تفريع مجهّز مسبقاً. وتسهّل الطوبولوجيات المرنة، مثل الخطية والنجمية والشجرية، إنشاء توزيع ميداني يتوافق بدرجة كبيرة مع التخطيط الفعلي للناقل. وفي المشغلات التي تتطلب قدرة مساعدة، يُخطّط خط AUX بصورة منفصلة؛ فتسهيلات كابل البيانات لا تغني عن حساب قدرة المحركات.

يُحدّد مسار الكابل ذي المقطع المشكّل مع مراعاة الصدمات الميكانيكية، والانحناءات، وإمكانية الوصول إلى الوحدات، والمناطق التي ستُضاف مستقبلاً. ويجب تنفيذ نقطة اختراق العازل باستخدام وحدة القاعدة الصحيحة، والالتزام بتعليمات الشركة المصنّعة الخاصة بالشدّ والتركيب. كما تُراجع قواعد الشبكة، مثل طول الخط والمكررات وإنهاء الخط، وفق البوابة والطوبولوجيا المختارتين. فطول الناقل بالأمتار ليس هو الحد الكهربائي لمقطع ASi واحد؛ وتُقسّم المنشآت الكبيرة إلى أقسام شبكية يسهل إدارتها.

إدارة كثافة المناطق باستخدام وحدة محركات تُركّب داخل مجرى الكابلات

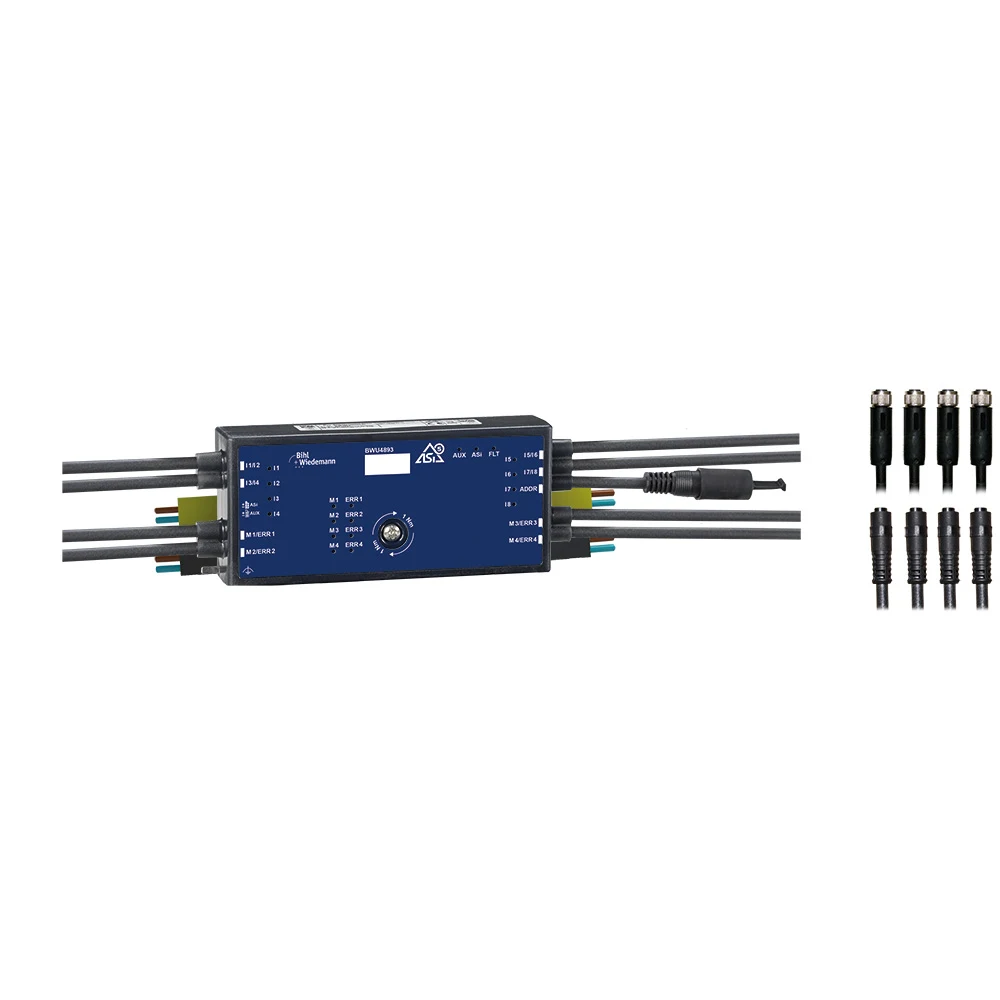

في النواقل الطويلة، لا يقل الشكل المادي للوحدة أهمية عن خصائصها الكهربائية. ومن الأمثلة BWU4893، وهي وحدة محركات مسطّحة متوافقة مع ASi-5، بدرجة حماية IP54، ويمكن تركيبها، وفق صفحة المنتج، في مجرى كابلات بعمق تركيب لا يقل عن 30 mm. أما ورقة بيانات المجموعة المؤرخة في 14 يناير 2026 فتذكر عمق مجرى لا يقل عن 19 mm وعمق جسم قدره 28 mm؛ ونظراً لهذا الاختلاف بين وثائق الشركة المصنّعة، يجب حسم أبعاد التركيب قبل الطلب بالرجوع إلى أحدث رسم للأبعاد والحصول على تأكيد من الشركة المصنّعة. ويحدّد سجل المنتج الرسمي أربعة توصيلات محركات M8 لأربع بكرات مزودة بمحركات بجهد 24 V، وثمانية مداخل حساسات رقمية، وتغذية المحركات عبر AUX، وعنوان ASi-5 واحداً. كما تخصّ معلومة وجود مصهر منفصل بطيء الانصهار بتيار 7 A لكل خط محرك رقم المنتج المحدد هذا.

يمكن لهذا التكوين تجميع توصيلات المحركات والحساسات لأربع مناطق نقل على امتداد هيكل الناقل. لكن لا ينبغي اعتبار درجة الحماية IP54 كافية لجميع ظروف الغسل أو الاستخدام الخارجي أو الغبار الكثيف. ويجب التحقق من توافق المحركات، وأطراف التوصيل، وأطوال الكابلات، وحدود التيار وفق طراز المنتج. كما أن وجود أربع وحدات قيادة ضمن وحدة واحدة يوسّع نطاق تأثير العطل؛ لذا ينبغي مراعاة استبدال الوحدة، وإيقاف المناطق، وتوافر قطع الغيار معاً ضمن استراتيجية الصيانة.

التجميع دون ضغط تلامسي (ZPA): لا تفصل منطق المناطق عن التصميم الميكانيكي

يهدف التجميع دون ضغط تلامسي، أو ZPA، إلى انتقال المنتجات بين المناطق أثناء التخزين المؤقت دون أن تمارس قوة دفع مستمرة على بعضها. يرصد الحساس دخول المنتج إلى المنطقة، ويشغّل منطق التحكم المحرك وفق جاهزية المنطقة التالية. وتوضح Bihl+Wiedemann أنه يمكن تهيئة عدة مناطق دون كتابة برنامج PLC باستخدام وظيفة ZPA في بوابات ASi-5/ASi-3 محددة. ولا تعني هذه الإمكانية أن الناقل ملائم ميكانيكياً بصورة تلقائية لكل منتج.

يحدّد طول المنتج، وموقع الحساس، وتباعد البكرات، والاحتكاك، والميل، ومسافة التوقف هندسة المنطقة. وبالنسبة إلى الصناديق ذات مركز الثقل المرتفع، يجب التحقق من إعداد منحنيات التسارع والتباطؤ والتوجيه الميكانيكي معاً. وفي الحالات التي تتحرك فيها منتجات بأطوال مختلفة على الخط نفسه، قد يلزم استخدام تغطية بحساسين أو منطق وصفات تشغيل. ليست ZPA قاعدة مرور سحرية، بل وظيفة نقل تعمل بتصميم ميكانيكي واستشعار ومعلمات صحيحة.

العلامات التجارية للبكرات المزودة بمحركات ومطابقتها مع الوحدات

تُعدّ البكرات المزودة بمحركات بجهد 24 V و48 V أكثر المجالات استخداماً للتحكم في القيادة القائم على AS-Interface. وتتصل وحدات المحركات من Bihl+Wiedemann بهذه البكرات مباشرةً دون وحدة تحكم خارجية؛ وتتوفر حالياً وحدات خاصة بالمنتجات لوحدات القيادة من عائلات Interroll وItoh Denki وSEW وPulseroller وRulmeca وRollex. ويُجرى الاختيار وفق جهد التغذية، ومتطلبات الدورة، وعدد الحساسات التي ستدعمها الوحدة، إلى جانب العلامة التجارية للمحرك ونوعه.

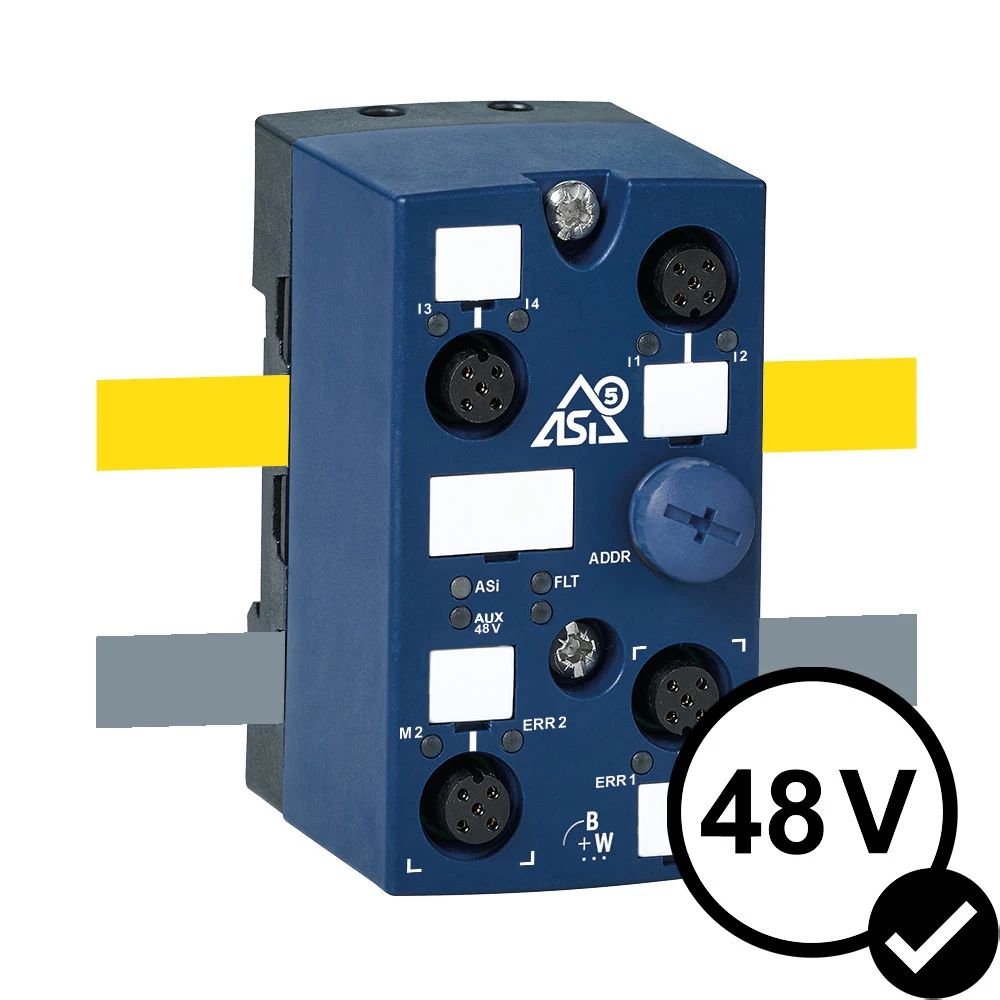

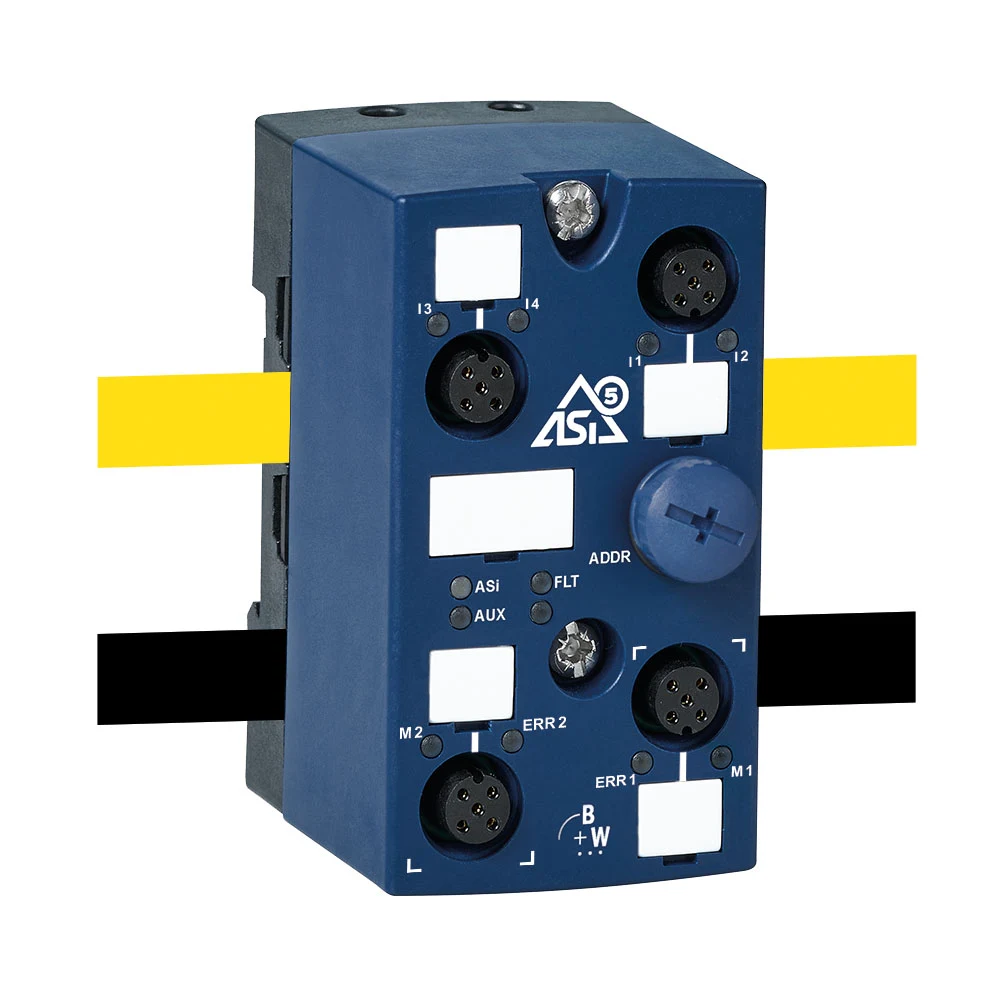

في جانب ASi-5، تتحكم BWU4246 في بكرتين مزودتين بمحركات بجهد 24 V وقدرة (20/35 W)، بينما تتحكم BWU4212 في بكرتين بجهد 48 V وقدرة (20/35/50 W). وتكتب كلتا الوحدتين قيم السرعة ومنحنيات التسارع والتباطؤ باستخدام بيانات دورية بحجم 2 × 16 bit، وتقرآن تيار المحرك ومعلومات ارتفاع درجة الحرارة وفرط الجهد والقصر الكهربائي وجهد التغذية؛ كما تتضمنان مصهراً داخلياً لكل محرك بتيار 4 A في BWU4212 و5 A في BWU4246، وأربعة مداخل رقمية إضافية على الوحدة. ويمكن ضبط سرعة كل بكرة واتجاه دورانها بصورة مستقلة ضمن دورة قدرها 1,27 ms. وباستخدام بوابة ASi-5 ذات خطين، يمكن إدارة 248 بكرة مزودة بمحرك و496 مدخلاً رقمياً على مسافة 400 m عبر عنوان IP واحد.

أما في جانب ASi-3، فتُستخدم وحدات المحركات المخصصة لمجاري الكابلات ووحدات المحركات بدرجة حماية IP67: إذ تُشغّل عبرها وحدات مثل Interroll EC5000 AI وEC310 AI، وItoh Denki PM500/PM605 ME/XE/XP وبطاقة التحكم CBM-105، وRulmeca RDR BL-2، وRollex Type 840. وفي هذه العائلة، تُحدّد مجموعة السرعات بمستويات ثابتة تُختار عبر معلمة تناظرية، بواقع 6 أو 8 سرعات بحسب المنتج، وتُقرأ بيانات تشخيص الأعطال لكل محرك، مع وجود مصهر داخلي بتيار 3,5 A لكل محرك. وعلى خط ASi-3 يصل طوله إلى 1200 m، يمكن تجميع 248 محركاً و248 أو 496 مدخلاً رقمياً بحسب النوع عبر بوابة واحدة. أما المنتجات التي تمتلك وحدة تحكم خاصة بها، مثل SEW ECC-DBC وPulseroller E-Qube، فتوفّر لها الوحدة الواجهة الثنائية: إذ يمكن التحكم في وحدة واحدة باستخدام وحدة ASi-3 رقمية، وفي وحدتين باستخدام وحدة ASi-5 رقمية.

السبب العملي لتفضيل وحدة محركات موزّعة بدلاً من وحدة تحكم مركزية متعددة المحركات هو نطاق تأثير العطل. فعند تعطل وحدة تجمع أربعة محركات وأربعة حساسات في صندوق واحد، تتوقف هذه المعدات جميعها عن العمل؛ أما في وحدة محركات AS-i، فيقتصر النطاق المتأثر على محركين، ويستمر باقي الخط في العمل. كما لا تنطبق هنا الطوبولوجيا الخطية وأطوال الكابلات المحسوبة مسبقاً، الإلزاميتان في الحلول القائمة على Ethernet: إذ تُضاف الوحدة عند النقطة المطلوبة على الكابل الأصفر ذي المقطع المشكّل باستخدام توصيل يخترق العازل، ويمكن تغيير موقعها لاحقاً.

توزيع القدرة وتغذية الحساسات بجهد 24 V في خطوط البكرات بجهد 48 V

في الخطوط الطويلة والكثيفة، تعني البكرات المزودة بمحركات بجهد 48 V مضاعفة القدرة عند قيمة التيار نفسها؛ ما يحقق وفراً مباشراً في مقطع الموصلات وفواقد توزيع الطاقة. ويمكن لوحدات بقدرات 20 W و35 W و50 W العمل على الخط نفسه، كما يمكن استخدام بكرات بجهد 24 V و48 V معاً. ولأن سرعة كل محرك ومنحنيات تسارعه وتباطئه قابلة للضبط بصورة مستقلة، يمكن مراعاة وزن المنتج المنقول وحجمه وموضعه وخطر انقلابه لكل منطقة على حدة. ويُستخدم كابل رمادي منفصل ذو مقطع مشكّل لتغذية 48 V.

عند الحاجة إلى حساسات أو مشغلات بجهد 24 V في بضع نقاط على خط 48 V، تُستخدم محولات جهد بدلاً من تمديد كابل AUX ثانٍ بجهد 24 V عبر النظام بالكامل. وتتمتع جميع الطرازات BWU4249، الذي يوفّر ASi و24 V AUX عبر M12، وBWU4250، الذي يوفّر 24 V AUX فقط عبر M12، وBWU4248، الذي يوفّر التغذية عبر الكابل ذي المقطع المشكّل، بحماية من القصر الكهربائي، وتوفّر تيار تغذية قدره 1 A، وتُثبّت مباشرةً على كابل AUX ذي المقطع المشكّل بجهد 48 V باستخدام توصيل يخترق العازل. وتُعوَّض تكلفة بضعة محولات بالاستغناء عن بضعة أمتار من الكابل الأسود وعن مصدر تغذية إضافي بجهد 24 V داخل اللوحة.

ASi-3 للتحكم البسيط في مغيرات التردد

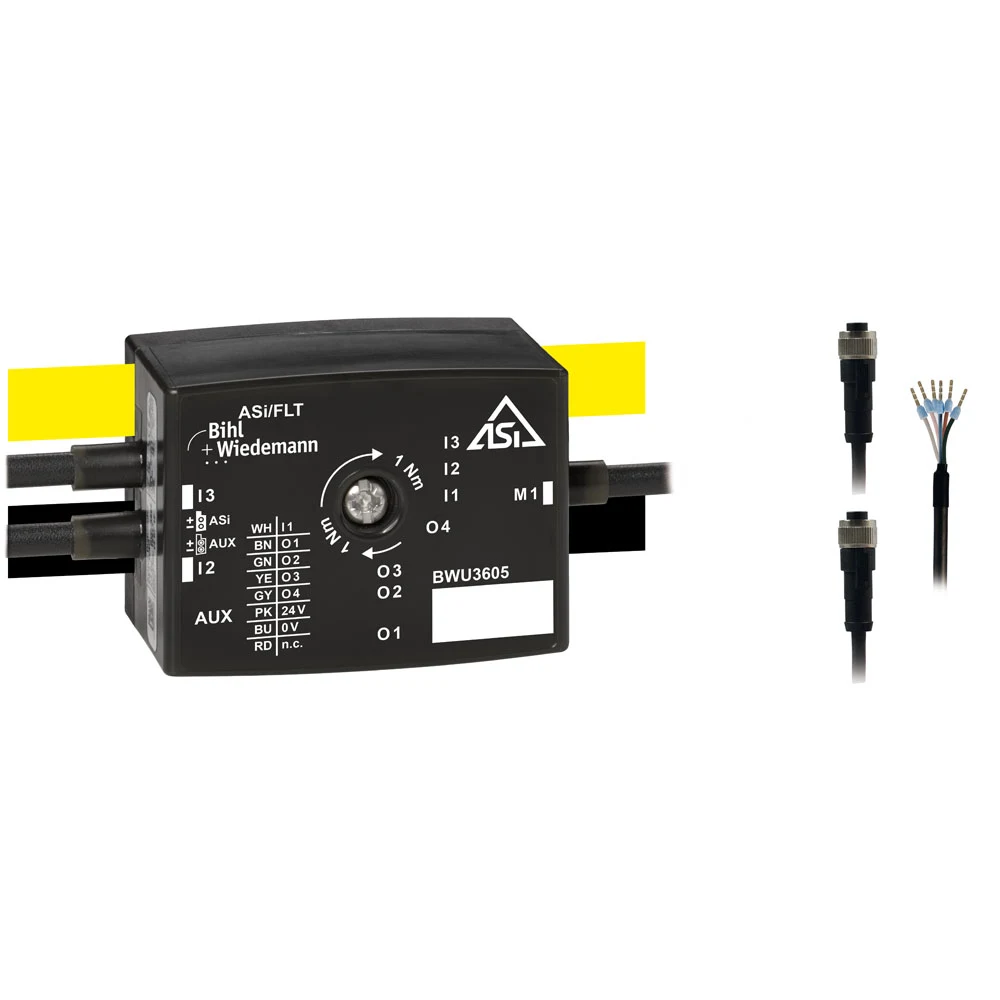

لا يتطلب كل مغير تردد تبادلاً دورياً للمعلمات. فإذا كان المحرك سيُشغّل فقط بأوامر التشغيل/الإيقاف والاتجاه وعدد من الحالات الثابتة، فقد تكون وحدة ASi-3 خياراً أبسط. ومن الأمثلة BWU3605، وهي وحدة محركات بتوزيع نشط ودرجة حماية IP67 لمغيرات التردد ذات التحكم الثنائي. ويتضمن الوصف الحالي للمنتج مدخلين رقميين، والتحكم في المحركات وتغذية الحساسات عبر AUX، وتوصيلة كابل دائري واحدة، ومقبسين M12، وعنوان AB واحداً. وقد صُمّم ترتيب الكابلات والتوصيلات الخاص بالمنتج لتسهيل التكامل الميداني مع وحدات قيادة محددة.

ينبغي استخدام عبارة «التحكم في مغير التردد» هنا بدقة. فوحدة ASi ليست مغير تردد يزوّد محرك AC بالطاقة؛ بل تربط إشارات الأوامر والتغذية الراجعة الخاصة بمغير التردد بشبكة ASi. وتظل التغذية من الشبكة الكهربائية، وكابل المحرك، وعناصر الحماية، والحسابات الحرارية، وEMC، ووظائف السلامة الخاصة بوحدة القيادة ضمن تصميمها الكهربائي المستقل. ويجب مطابقة تخصيص أطراف الواجهة الثنائية للأوامر في وثائق كل من الوحدة ووحدة القيادة.

ASi-5 عند الحاجة إلى بيانات وحدة القيادة عبر اتصال تسلسلي

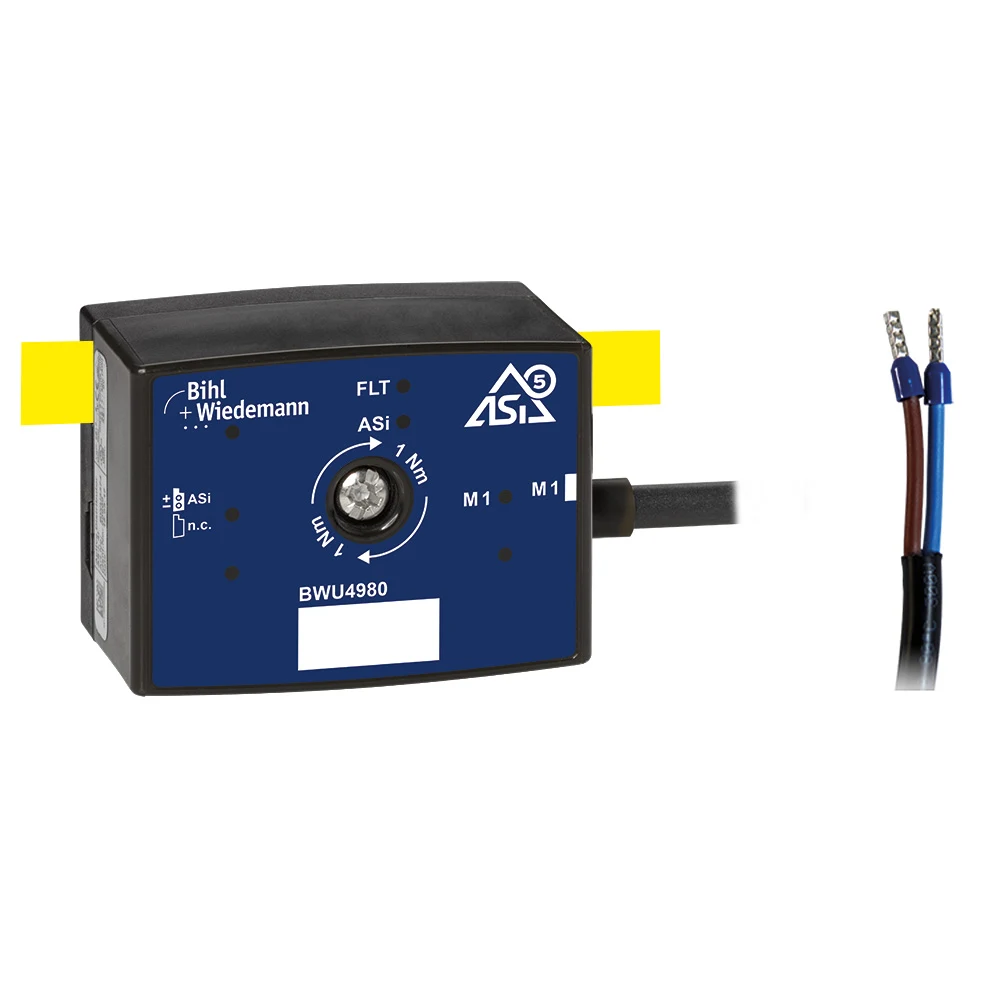

عند الحاجة إلى السرعة، أو منحدر التسارع والتباطؤ، أو كلمة الحالة، أو تشخيص وحدة القيادة، أو نقل المعلمات، قد يكون استخدام واجهة الاتصال الخاصة بوحدة القيادة أنسب من زيادة عدد نقاط I/O الثنائية. تنقل مجموعة حلول القيادة ASi-5 من Bihl+Wiedemann البيانات عبر واجهات تسلسلية أو قائمة على Ethernet، مثل CANopen وRS485 وModbus TCP، باستخدام وحدات محركات مخصصة لكل منتج. ولا تتوفر جميع هذه الواجهات في كل وحدة محرك. ويجب إجراء الاختيار عبر التصفية المشتركة حسب الشركة المصنعة لوحدة القيادة، وعائلة وحدات القيادة، والواجهة، وصورة البيانات المطلوبة.

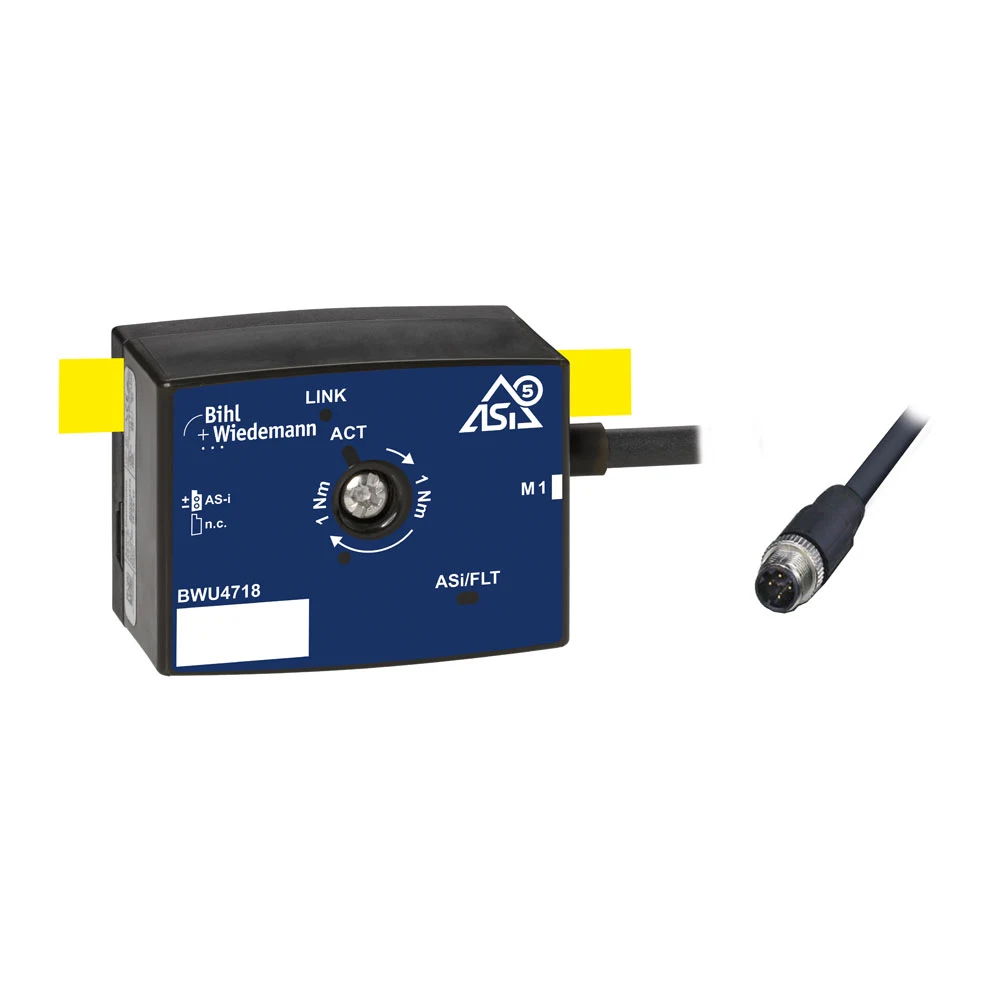

على سبيل المثال، BWU4718 هو موزّع نشط ASi-5 مصمم لتوصيل مغير تردد SEW MOVI-C عبر واجهة Modbus TCP. وتحدد بيانات المنتج الرسمية درجة حماية IP67، وعمق هيكل 35 mm، وموصل M12 بأربعة أقطاب وترميز D، وكابلاً بطول متر واحد، وعنوان ASi-5 واحداً. ويوضح هذا المثال وجود وحدة واجهة مخصصة وفقاً لوحدة القيادة المختارة، وليس أن Modbus TCP هو المنفذ المادي المشترك لجميع وحدات ASi-5.

التحكم في وحدات قيادة محركات AC اللامركزية عبر ASi

في نقاط خط الناقل التي لا تكفيها البكرات المزودة بمحركات، تُستخدم وحدات قيادة AC مركبة على المحرك أو ميدانية التركيب. ويمكن التحكم في وحدات القيادة اللامركزية من SEW وLenze وNORD عبر الكابل الأصفر نفسه باستخدام وحدات Bihl+Wiedemann المخصصة لكل منتج؛ وبذلك تُدار عشرات وحدات القيادة من خلال عنوان بوابة واحد بدلاً من أكثر من 100 عنوان IP.

يتم التحكم في عائلة SEW MOVIMOT باستخدام وحدة المحرك ASi-5 IP67 من طراز BWU4068. وتكتب الوحدة بيانات خرج العملية بحجم 3 × 16 bit إلى وحدة القيادة، وتشمل كلمة التحكم، والقيمة المرجعية للسرعة بالنسبة المئوية، ومنحدر التسارع والتباطؤ، وتقرأ منها كلمة الحالة، وتيار المحرك اللحظي، وكلمة الحالة الثانية؛ كما تضم أربعة مداخل رقمية ومخرجين رقميين. ويتوافق ترتيب البيانات الدورية مع صورة بيانات PROFINET لدى SEW، مما يتيح الاحتفاظ إلى حد كبير بكتل التحكم الحالية لوحدات القيادة على جانب PLC. وباستخدام بوابة ذات خطين، يمكن إدارة 124 وحدة MOVIMOT و496 مدخلاً رقمياً و248 مخرجاً رقمياً على امتداد 400 m عبر عنوان IP واحد. وللاحتياجات الأبسط، تعمل SEW MLK30A، بسرعتي f1/f2 ثابتتين تُضبطان بمفتاح DIP ووحدة ASi slave واحدة، وMLK31A، بست سرعات ثابتة بفضل وظيفة الوحدة التابعة التناظرية، عبر ASi-3؛ وتتيح هذه العائلة التحكم في 62 وحدة قيادة و124 مدخلاً رقمياً على امتداد 1200 m.

بالنسبة إلى Lenze، تُوصّل وحدة القيادة الميدانية i550 Protec عبر وحدات ASi-5 IP67 IO-Link master من الطرازين BWU4067 وBWU4088. وتُكتب ضمن مساحة بيانات العملية البالغة 12 بايت المعلمات الأساسية، مثل أوامر السرعة وعزم الدوران، والتحكم في المخارج الرقمية/التناظرية، ومنحدر التسارع والتباطؤ؛ وفي المقابل، تُقرأ كلمة الحالة والسرعة وعزم الدوران والتيار ومعلومات العطل الحالي. وبفضل خاصية تخزين البيانات في IO-Link، تُحفظ المعلمات في الوحدة الرئيسية وتُنقل تلقائياً إلى الجهاز الجديد عند استبدال وحدة القيادة، مما يلغي الضبط اليدوي للمعلمات أثناء التشغيل الأولي المتسلسل وعمليات الاستبدال للصيانة. ويمكن ضمن البنية نفسها إدارة 124 وحدة قيادة و868 مدخلاً رقمياً على امتداد 400 m. أما في الوحدات المصممة للناقلات، مثل Lenze Smart Motor وNORD SK180E، فتُستخدم وحدة IO قابلة للتهيئة تعمل بتقنية ASi-5 من طراز BWU4232: تُختار خمس سرعات ثابتة في Smart Motor باستخدام ثلاثة مخارج رقمية، وسرعتان ثابتتان في SK180E باستخدام مخرجين رقميين، وتُقرأ معلومات الأعطال من مدخل رقمي، وتُبرمج قيم السرعة ومنحدر التسارع والتباطؤ باستخدام تطبيق الشركة المصنعة نفسه، عبر NFC أو NORDCON. وتوفر وحدات Lenze 8400 Motec وNORD SK270E NORDAC Link، المركبة على الجدار أو المحرك، سرعة متغيرة وخيار STO بفضل وظيفة الوحدة التابعة التناظرية ASi slave.

تتمثل الفائدة المشتركة لهذه الأساليب الثلاثة في نقل إشارات السلامة والإشارات التناظرية وإشارات IO-Link، إلى جانب التحكم في المحركات، عبر خط اتصال واحد؛ وإتاحة إنشاء طوبولوجيا حرة؛ وتشخيص أعطال وحدات القيادة والوحدات الميدانية عبر البوابة؛ وإجراء اختبارات وحدات القيادة ونقاط I/O دون PLC. وفي جميع الحالات، تظل مرحلة القدرة في وحدة القيادة، وكابل المحرك، وعناصر الحماية، وتصميم EMC ضمن المخطط الكهربائي الخاص بها.

نظرة موجزة على حلول القيادة

يلخّص فيديو Bihl+Wiedemann الرسمي أدناه نطاق حلول القيادة المبنية على ASi-3 وASi-5، ويوضح كيفية دمج نقاط التشغيل المختلفة، من البكرات المزودة بمحركات إلى مغيرات التردد، ضمن البنية التحتية الميدانية نفسها.

▶

Passive Safety: أوقف مجموعات وحدات القيادة باستخدام مخرج سلامة واحد

في الحلول الميدانية التقليدية، يلزم مخرج سلامة منفصل لكل مشغّل. أما في الناقلات، فغالباً ما يكفي نقل مجموعات وحدات القيادة معاً إلى الحالة الآمنة. وفي نهج Passive Safety، تبقى إشارات التحكم على كابل ASi الأصفر، بينما تُنقل القدرة عبر كابل AUX الأسود؛ وبفصل تغذية AUX بطريقة آمنة، تُفصل جميع وحدات القيادة في تلك المجموعة بمستوى SIL 3 / PL e. ويكون تحقيق مستوى السلامة نفسه أعلى تكلفة بصورة ملحوظة في بنية الكابلات المستديرة التقليدية.

لهذا الفصل نتيجة مهمة من الناحية التشغيلية: عند فصل AUX، تستمر قراءة معلومات المستشعرات لأن الكابل الأصفر يواصل توفير التغذية، وتبلّغ الوحدات البوابة بانقطاع جهد AUX. أما في حلول I/O الموزعة القائمة على Ethernet، فينقطع الاتصال أيضاً بالوحدات التي انقطعت عنها التغذية، وبالتالي تُفقد معلومات الحالة. ونظراً إلى قدرة كابل ASi الأصفر على حمل تيار مستمر يصل إلى 8 A، وكابل AUX الأسود على حمل تيار يصل إلى 20 A، يكون توزيع التيار أيضاً أكثر اقتصادية لكل متر مقارنة بحلول الكابلات المستديرة M12 المعتادة. ويمكن تنفيذ نطاق السلامة محلياً داخل لوحة التحكم باستخدام وحدات IP20، أو في الميدان باستخدام وحدات IP67.

البوابة والشبكة الميدانية ونموذج البيانات

تشكل بوابة ASi-5/ASi-3 الحد الفاصل بين الوحدات الميدانية وPLC ذي المستوى الأعلى أو شبكة Ethernet الصناعية. وتشمل مجموعة منتجات Bihl+Wiedemann خيارات بوابات لشبكات PROFINET وEtherNet/IP وEtherCAT وغيرها من الشبكات الأعلى مستوى؛ ولا يدعم كل منتج البروتوكولات نفسها. ويجب بناء المشروع على رقم الطراز الكامل للبوابة المطابقة لمعيار المنشأة. كما تعتمد خصائص مثل احتواء البوابة على دائرتي ASi أو مراقب سلامة مدمج أو ملف فصل على الطراز المختار.

يجب أن يربط نموذج بيانات PLC المحركات بالمنطقة الفعلية ووسم المعدّة وموقع الصيانة، لا بالرقم التسلسلي فقط. وتُحفظ كلمات الأوامر والقيم المضبوطة للسرعة وبتات الحالة وبايتات التشخيص في وثيقة واجهة خاضعة للتحكم في الإصدارات. وحتى عند وجود أجهزة ASi-3 وASi-5 على الكابل الميداني نفسه، قد تختلف أطوال البيانات وسلوك التحديث على جانب PLC. ويجب ألا يكتفي إنذار HMI بعبارة «عطل ASi»، بل ينبغي أن يعرض الدائرة والعنوان والقناة والسبب المحتمل.

حوّل بيانات التشخيص إلى قرارات صيانة

لا تقتصر قوة ASi-5 على نقل كمية أكبر من البيانات. توضح Bihl+Wiedemann إمكانية نقل تشخيصات القنوات، مثل قصر دائرة الخرج أو الحمل الزائد على تغذية المستشعرات، وكذلك معلومات خاصة بوحدة القيادة، مثل تيار المحرك ودرجة حرارته في وحدات القيادة المتوافقة، إلى النظام الأعلى مستوى. ويمكن استخدام هذه البيانات بالقدر الذي يدعمه المنتج والواجهة. ويجب عدم افتراض أن جميع المعلمات التي يوفرها مغير التردد تُدرج تلقائياً ضمن صورة بيانات ASi.

يسهل اكتشاف المشكلات المتقطعة عند حفظ الطابع الزمني وعدد مرات التكرار وآخر قيمة صالحة في شاشة الصيانة، إلى جانب الإنذار اللحظي. وقد تشير زيادة التيار إلى انحشار ميكانيكي، أو مشكلة في المحامل، أو حمل زائد، أو ضبط غير صحيح لمنحدر التسارع والتباطؤ؛ ولا يُحكم تلقائياً اعتماداً على قيمة واحدة. ويُتحقق من عطل تغذية المستشعر بفحص الكابل أو الموصل. وتحقق بيانات التشخيص قيمة فعلية عندما ترتبط بإجراء الصيانة الصحيح.

افصل وظائف السلامة عن التحكم القياسي بصورة صحيحة ضمن المشروع نفسه

يمكن في بنية ASi نقل الإشارات القياسية وإشارات السلامة عبر الكابل ذي المقطع المشكّل نفسه. لكن أمر الإيقاف الصادر من وحدة المحرك القياسية لا يشكل بمفرده وظيفة سلامة. وتُصمم وظائف مثل الإيقاف الطارئ، ومراقبة الأبواب، والفصل الآمن لعزم الدوران، والسرعة الآمنة وفقاً لتقييم المخاطر؛ ويُحقق مستوى الأداء المطلوب باستخدام أجهزة سلامة ومراقب سلامة مناسب. ولا يعني وجود توصيل للسلامة السلبية في بعض وحدات القيادة أن الوحدة تنفذ منطق السلامة بمفردها.

عند إعادة تشغيل الناقل، تُفحص مواقع المنتجات في المناطق والطاقة المخزنة والأنظمة الفرعية العاملة. ويُحدد مسبقاً ما إذا كان بإمكان الأقسام الأخرى مواصلة العمل بأمان عند عزل قسم الصيانة. وبدلاً من أن يستأنف برنامج التحكم عمله تلقائياً من نقطة التوقف بعد الإيقاف الطارئ دون تحقق، يُعاد التأكد من وجود المنتجات وحالة المناطق المجاورة. ويُوثق قبول وظائف السلامة بشكل منفصل عن قبول التشغيل الإنتاجي العادي.

توزيع القدرة المساعدة بجهدي 24 V و48 V

قد توجد وحدات قيادة بجهدي 24 V و48 V داخل المنشأة نفسها في خطوط البكرات المزودة بمحركات. ويبرز حل 48 V من Bihl+Wiedemann إمكانية نقل محركات 48 V ضعف القدرة مقارنة بخيارات 24 V عند التيار نفسه، وما يتيحه ذلك من مزايا في توزيع الطاقة. ويشمل النظام الرسمي كابلاً رمادياً ذا مقطع مشكّل لتغذية 48 V AUX، ومحولات محلية 48/24 V، ووحدات محركات متوافقة. ويمثل الكابل الرمادي وسيلة تمييز بصرية تمنع الخلط مع كابل AUX الأسود بجهد 24 V؛ لكنه لا يغني عن التحقق الصحيح من الجهد.

تُحدد نقاط التغذية، ومساحة مقطع الكابل، وهبوط الجهد، وبدء التشغيل المتزامن، والطاقة التجديدية، وتنسيق وسائل الحماية بالحسابات الكهربائية. ويجب عدم توصيل أجهزة ASi أو البوابة المصممة لجهد 24 VDC بتغذية 48 VDC. وعند استخدام محول، يُراعى حمل المستشعرات المحلية وتيار الخرج والسلوك عند القصر. وقد يختلف تقسيم تغذية المحركات إلى قطاعات عن تقسيم الشبكة؛ لذا يجب إظهارهما بشكل منفصل في الرسومات.

ASIMON360 ومنهجية التشغيل الأولي

تقدم Bihl+Wiedemann برنامج ASIMON360 مع كتالوج أجهزة شبكة ASi، وتهيئة الأجهزة، وعرض البيانات أثناء الاتصال، وإجراءات التشغيل الأولي لوظيفة ZPA. وفي الأنظمة التي تضم عدداً كبيراً من وحدات القيادة من النوع نفسه، يمكن أن يحد نسخ أول مجموعة معلمات صحيحة إلى الأجهزة الأخرى من الإدخال اليدوي المتكرر. وفي الحلول المتوافقة، قد تدعم الاستعادة التلقائية للمعلمات بعد استبدال الجهاز عملية التشغيل الأولي. ويجب التحقق من نطاق هذه الوظائف وفقاً للجهاز ووحدة القيادة المختارين.

أثناء التشغيل الأولي، تُفحص الشبكة والعنونة أولاً، ثم اتجاهات دوران المحركات كل على حدة، والمستشعرات، ومنطق المناطق. وبدلاً من تحويل الخط بأكمله إلى الوضع التلقائي دفعة واحدة، تُتحقق أقسام الطاقة ومناطق النقل تدريجياً. وقبل نسخ المعلمات، تُراجع الاختلافات مثل قدرة المحرك ونسبة التخفيض وقطر البكرة والاتجاه الميكانيكي لاستبعاد الحالات غير المطابقة. وتُحفظ نسخ احتياطية من مشروع البرنامج وتهيئة البوابة وشيفرة PLC ومعلمات وحدات القيادة تحت وسم المراجعة نفسه.

لا تكتفِ بتشغيل الناقل فارغاً في اختبار القبول

• بدء التشغيل والتوقف وتغييرات الاتجاه والسرعة باستخدام أخف منتج والمنتج الاسمي وأثقل منتج
• إشغال المناطق وسلوك ZPA وزمن تفريغ منطقة التخزين المؤقت عند أعلى معدل لدخول المنتجات
• المطابقة الصحيحة لأوامر ASi-3 الثنائية وقيم ASi-5 الدورية داخل PLC
• بيانات التشخيص وإنذار HMI الناتجان عند فصل توصيل المحرك أو المستشعر أو الوحدة
• هبوط الجهد وبدء التشغيل المتزامن عند الحدين الأدنى والأعلى لسماحية جهد التغذية
• العنونة واستعادة المعلمات عند استبدال البوابة أو وحدة القيادة أو وحدة المحرك
• سيناريوهات الإيقاف الطارئ وباب الحماية وفقدان الاتصال وإعادة التشغيل
• تيار المحرك ودرجة الحرارة وتكرار الأعطال ومعدل تدفق المنتجات الفعلي طوال وردية العمل

المعلومات المطلوبة لإعداد عرض السعر والاختيار

• مخطط توزيع الناقل وعدد المناطق وأطوالها ونقاط التشغيل الفعلية
• الشركة المصنعة والطراز الكامل للبكرة المزودة بمحرك أو محرك DC أو محرك AC/مغير التردد
• التغذية المساعدة بجهد 24 V أو 48 V، وتيارات المحركات، ومنحنى بدء التشغيل، وأطوال مسارات الكابلات
• قائمة الأوامر والتغذية الراجعة والسرعة ومنحدر التسارع والتباطؤ والمعلمات وبيانات التشخيص لكل محرك
• عدد المستشعرات الكهروضوئية المحلية والمستشعرات الأخرى وتوصيلاتها ومتطلبات تغذيتها
• توزيع عقد ASi-3 وASi-5 وأطوال بيانات العملية وزمن الدورة المستهدف
• الشبكة الميدانية الأعلى مستوى ومنصة PLC وتكرار البوابة الاحتياطي ومعيار العنونة في المنشأة
• درجة الحماية IP، وعمق مجرى الكابلات، ودرجة الحرارة المحيطة، وطريقة التنظيف
• وظائف السلامة، وطريقة التوقف الآمن، والعزل حسب المناطق، ومنطق إعادة الضبط
• ZPA، ووصفة المنتج، ومعدل التدفق المقبول، ونطاق قطع الغيار وشاشة الصيانة

لا تعتمد البنية الصحيحة للناقلات المستوى التقني نفسه في كل نقطة. يمكن أن يتولى ASi-3 مهام التحكم الثنائي البسيطة والمتعددة بصورة اقتصادية؛ بينما يمكن تخصيص ASi-5 للنقاط التي تتطلب تبادلاً دورياً لقيم السرعة ومنحدرات التسارع والتباطؤ، وواجهات تسلسلية لوحدات القيادة، وإمكانات تشخيص أكثر تفصيلاً. تجمع وحدات المحركات المخصصة لوحدات القيادة من Bihl+Wiedemann، والبنية التحتية للكابلات ذات المقطع المشكّل، ونهج البوابة الموحّدة بين هاتين الطبقتين في التطبيق نفسه. تحسم Oskon الاختيار النهائي استناداً إلى لوحة بيانات المحرك، وواجهة وحدة القيادة، والمنطق الفعلي للمناطق، وحساب القدرة، ومتطلبات السلامة.
