كابلات المستشعرات/المشغّلات والموصلات القابلة للتعشيق من Phoenix Contact: دليل التوصيلات الميدانية

تحوّل تمديدات كابلات المستشعرات والمشغّلات التوصيلات الصغيرة العديدة في نظام الأتمتة إلى معيار قابل للتكرار. عند اختيار عدد أقطاب أو ترميز أو جودة كابل أو اتجاه خروج غير مناسب لحساس ضوئي أو مستشعر تقاربي أو مفتاح ضغط أو صمام أو نقطة I/O موزعة، تظهر المشكلة غالباً أثناء التشغيل الأولي. تشمل مجموعة كابلات وموصلات المستشعرات/المشغّلات من Phoenix Contact كابلات مجمّعة مسبقاً بمقاسات مختلفة، ولا سيما M8 وM12، ووصلات ذات نهايات مفتوحة، وكابلات بموصلات على الطرفين، وموصلات للتركيب الميداني، وموزّعات، وحلول M12 push-pull ذات القفل السريع.

لا يصنّف هذا الدليل المنتجات بحسب قطر الموصل فقط. فالاختيار السليم يتطلب تقييم مخطط توصيل الجهاز، والواجهة الذكر أو الأنثى، وعدد الأقطاب، والترميز، والجسم المستقيم أو الزاوي، وطول الكابل، والحاجة إلى التدريع، والاستخدام الثابت أو المتحرك، وتأثير الزيوت والمواد الكيميائية، ودرجة الحرارة، والاهتزاز، ودرجة الحماية المستهدفة معاً. قد تختلف وصلتا M12 متطابقتان ظاهرياً في الترميز أو وظائف السنون. كما أن التطابق الميكانيكي بين طرفين لا يضمن التوزيع الكهربائي الصحيح للإشارات؛ لذا يجب مقارنة رمز المنتج المحدد وجدولي السنون للجهازين.

حدّد خط المستشعر/المشغّل من طرف إلى طرف

يبدأ اختيار نقطة التوصيل بالجهاز الموجود في الموقع، لكنه لا ينتهي عنده. يجب إظهار مقبس المستشعر M8 أو M12، ومنفذ الموزّع المحلي أو وحدة I/O، وطرفَي الكابل، ونقطة الإنهاء في لوحة التحكم ضمن بطاقة الخط نفسها. يوفّر الكابل ذو النهاية المفتوحة من طرف واحد موصلاً محكم الإغلاق ومركّباً في المصنع على جهة الجهاز، مع إتاحة إنهاء الطرف الآخر عند كتلة التوصيل أو جهة I/O وفق قواعد المشروع. أما الكابل المزوّد بموصلين على طرفيه فينشئ وصلة محددة وقابلة للفصل بين منفذين جاهزين. وعند استخدام موزّع، يجب أيضاً حساب التيار الإجمالي والحمل لكل منفذ وسعة الكابل الرئيسي.

تعرض صفحة منتجات Phoenix Contact كابلات الإشارات والطاقة بدرجات جودة مختلفة للكابلات، لتلبية متطلبات تتراوح من تطبيقات الآلات القياسية إلى الروبوتات وسلاسل سحب الكابلات، ومن البيئات الخارجية إلى متطلبات قطاعَي الأغذية والسكك الحديدية. ولا يعني هذا النطاق الواسع إمكانية استخدام أي كابل M8 أو M12 في جميع البيئات. تختلف مادة الكابل وبنية التدريع والاعتمادات وبيانات الانحناء والالتواء بحسب الطراز المختار. وفي التطبيقات الروبوتية، يجب أن تكون عبارة «للروبوتات وسلاسل سحب الكابلات» الواردة في الكتالوج موجودة فعلياً في الصفحة الفنية للمنتج، وأن يظل نمط الحركة الفعلي ضمن الحدود المحددة.

القطر ليس المعيار الوحيد عند اختيار M8 وM12

تُستخدم واجهة M8 كثيراً في المستشعرات ونقاط الآلات المدمجة ذات مساحات التوصيل الضيقة. أما M12 فتغطي نطاقاً واسعاً من المهام، بترميزات مختلفة لإشارات المستشعرات/المشغّلات والطاقة والبيانات الصناعية. يُستخدم الترميز A في توصيلات المستشعرات/المشغّلات المعتادة، بينما قد تُخصّص ترميزات أخرى لمهام مختلفة لنقل البيانات أو الطاقة. لذلك لا تكفي عبارة «كابل M12» في المشروع بوصفها تعريفاً فنياً. يجب تحديد الترميز وعدد الأقطاب ونوع الذكر/الأنثى وجهة التلامس والتدريع والجسم المستقيم/الزاوي ونظام القفل في السطر نفسه.

مع زيادة عدد الأقطاب، قد يزداد عدد الإشارات المنقولة ضمن جسم الموصل نفسه، لكن حدود الجهد والتيار المقنّنين قد تتغير أيضاً. قد تكفي وصلة ذات ثلاثة أو أربعة أقطاب لمستشعر، بينما يتطلب جهاز آخر عدداً أكبر من نقاط التلامس. تعرض Phoenix Contact ضمن مجموعة كابلات الإشارات والطاقة خيارات من M8 إلى M40، إضافة إلى وصلات 1/2 بوصة و7/8 بوصة؛ وفي تطبيقات المستشعرات/المشغّلات، يُعتمد معيار الجهاز بدلاً من اختيار الواجهة الأكثر شيوعاً. وعند استخدام مهايئ أو كابل تحويل، يجب توضيح مطابقة وظائف السنون على كلا الجانبين في الرسم.

الكابلات المستقيمة والزاوية وذات النهايات المفتوحة والمزوّدة بموصلات على الطرفين

يوجّه الموصل ذو الجسم المستقيم الكابل على امتداد محور الجهاز، بينما يمكن للجسم الزاوي تحويل المسار جانبياً على سطح آلة ضيق. ولا ينبغي افتراض أن النوع الزاوي يشغل دائماً مساحة أقل. يجب فحص إمكانية وصول اليد أو الأداة إلى جزء القفل، واتجاه الانحناء الطبيعي للكابل، والمستشعرات المجاورة، والصفائح الواقية ضمن التخطيط ثلاثي الأبعاد. قد يؤدي ثني الكابل بشدة مباشرة بعد مخرج الموصل إلى تجاوز الحد الأدنى المسموح لنصف قطر الانحناء. ويجب ألا يتسبب اتجاه الموصل الزاوي على محور متحرك في التواء الكابل.

في الكابل ذي النهاية المفتوحة، تُعد ألوان القلوب وسيلة تعريف مساعدة فقط؛ وتُؤخذ وظائف السنون الدقيقة من الرسم الحالي للمنتج ومخطط الجهاز. ويُصمَّم جلاند الكابل عند مدخل اللوحة، وتثبيت الكابل ضد الشد، وإنهاء التدريع بشكل مستقل عن درجة حماية الموصل. أما في الكابل المزوّد بموصلات على الطرفين، فيُختار ترتيب الذكر والأنثى وتوليفة الموصل المستقيم والزاوي وفق متطلبات الوصول للصيانة. قد يزيد الكابل الجاهز مدة التركيب وقابلية تكرار التوصيل، لكن لفّ الكابل الزائد عن الحاجة على شكل حلقات قد ينشئ خطراً ميكانيكياً جديداً في المنطقة المتحركة. يجب تحديد الطول بقياس المسار الفعلي وسماحية الصيانة وشوط الحركة.

PVC وPUR والتدريع ونمط الحركة

قد تكون كابلات PVC خياراً مناسباً للعديد من التطبيقات القياسية الثابتة؛ أما كابلات PUR فقد توفّر، بحسب طراز المنتج، أداءً مختلفاً من حيث الحركة والتآكل وتأثير الزيوت والمواد الكيميائية. لكن لا يصح اعتبار اسم المادة وحده شهادة مقاومة. يجب التحقق من خلو البنية من الهالوجين، وسلوكها تجاه اللهب، ومقاومة الزيوت وUV والتحلل المائي والميكروبات، ونطاق درجات الحرارة، بالرجوع إلى البيانات الفنية لنوع الكابل المحدد. وبالنسبة إلى المنتج المستخدم في حامل الكابلات، تُقارَن قيم الحد الأدنى لنصف قطر الانحناء الديناميكي، والتسارع والسرعة المسموح بهما، وعدد الدورات، وحد الالتواء إن وُجد، بحركة المشروع.

يُختار الكابل المدرّع حيث تقتضي البيئة الكهرومغناطيسية والإشارة المنقولة ذلك. ولا يكفي وجود التدريع داخل الكابل فقط؛ بل يلزم اتصال تدريع مستمر ومنخفض الممانعة عبر الموصل، وإنهاء مناسب عند مدخل اللوحة، وتصوّر متكامل لتأريض النظام. تستخدم Phoenix Contact تسمية Advanced Shielding Technology لخيارات محددة من المنتجات المدرّعة، وتركّز هذه التقنية على موثوقية اتصال التدريع في الظروف القاسية. ولا ينبغي افتراض توافر هذه الميزة في جميع كابلات المستشعرات؛ بل يجب التحقق معاً من أن رمز المنتج يشير إلى طراز مدرّع ومن بنية تلامس التدريع في الجهاز المقابل.

كيف تُقرأ بيانات مثال فعلي لمنتج؟

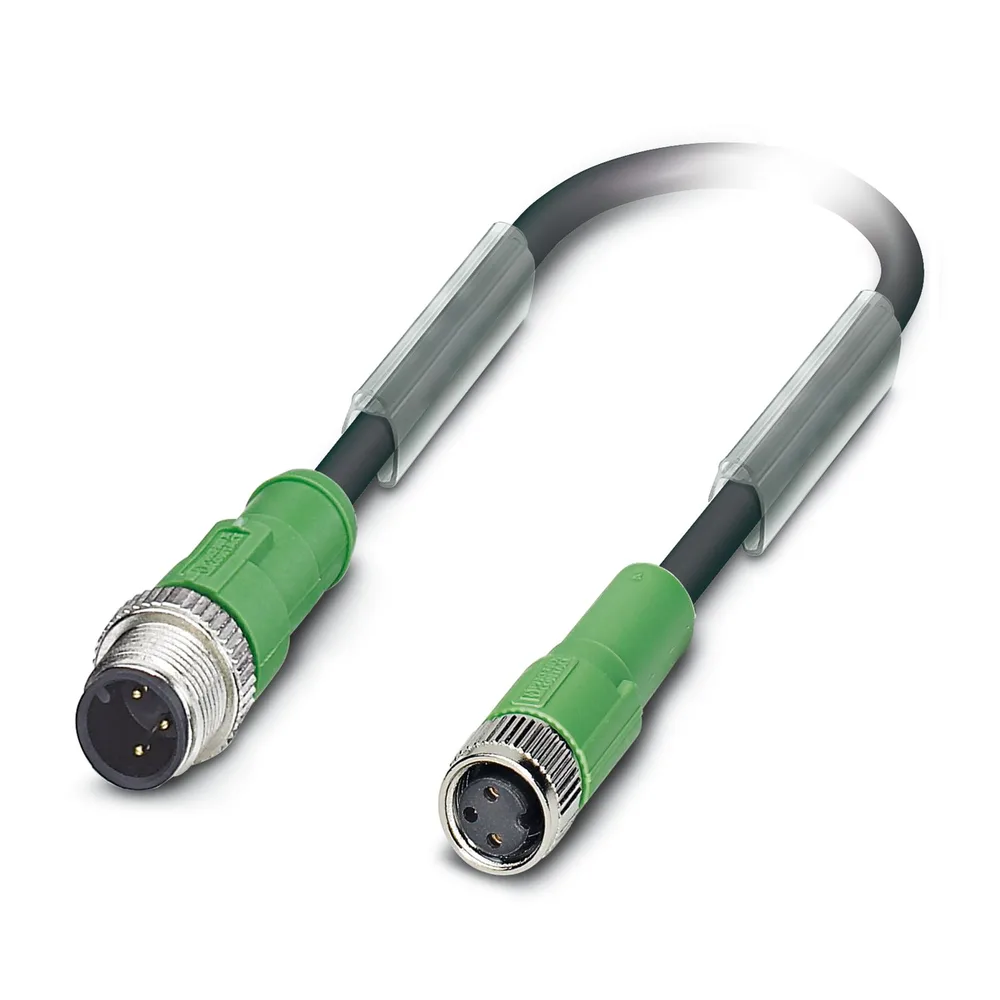

تُعد صفحة منتج SAC-3P-M12MS/5,0-170/M8FS من Phoenix Contact مثالاً مفيداً لتوضيح منهجية الاختيار. يُعرَّف هذا المنتج المحدد بأنه وصلة مستشعر/مشغّل ذات 3 أقطاب وطول 5 m، تنتقل من قابس M12 ذكر مستقيم إلى مقبس M8 أنثى مستقيم، بترميز A وكابل PUR خالٍ من الهالوجين. تذكر الصفحة قيماً مقنّنة تبلغ 48 V AC أو 60 V DC و4 A؛ وعزم ربط يبلغ 0,4 Nm لجهة M12 و0,2 Nm لجهة M8. لا تنطبق هذه القيم على كامل مجموعة SAC أو M8 أو M12، بل على الرمز المعني وإصدار وثيقته فقط.

تتضمن الصفحة الفنية نفسها معلومات عن درجات حماية المنتج IP65 وIP67 وIP68؛ ومعيارَي الواجهات IEC 61076-2-101 لواجهة M12 وIEC 61076-2-104 لواجهة M8، ودرجة حرارة تشغيل الموصل بين -25 °C و+90 °C، وما لا يقل عن 100 دورة توصيل وفصل. ويتضمن قسم الكابل حداً أدنى لنصف قطر الانحناء يبلغ 18 mm للتركيب الثابت و36 mm للتركيب المتحرك، إضافة إلى قيم منفصلة لظروف الالتواء. وتوضح هذه البيانات مدى قصور وصف رمز منتج بأنه مجرد «كابل PUR بطول 5 أمتار». يجب تقييم درجة الحماية على أساس وصلة مركّبة بشكل صحيح مع الجزء المقابل المتوافق، ومربوطة وفق تعليمات الشركة المصنّعة.

M12 push-pull: ليست مماثلة لوصلة M12 اللولبية

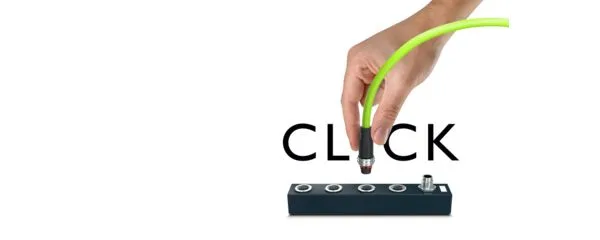

طُوّر نظام M12 push-pull من Phoenix Contact لتوفير قفل سريع دون أدوات في المساحات الضيقة وعند كثافة تمديدات الكابلات العالية. تشمل المجموعة موصلات أجهزة وكابلات مجمّعة مسبقاً وموصلات للتركيب الميداني وأجهزة I/O بدرجة IP67 ومزوّدات طاقة بدرجة IP67. وتلبّي الإصدارات ذات القفل الداخلي والخارجي سيناريوهات ميكانيكية مختلفة. يوفّر الشكل الهندسي M12 Duo مرونة استخدام وصلات M12 اللولبية وpush-pull في منافذ أجهزة محددة؛ ولا يجوز تعميم هذا التوافق على جميع منافذ M12 القياسية. يجب التحقق بدقة من توافق المنفذ المقابل مع ترتيب IEC 61076-2-010 ونمط القفل المختار.

تشير صفحة Phoenix Contact الرسمية إلى أن وصلة push-pull قد تقلّل زمن التركيب بنسبة تصل إلى 80 بالمئة مقارنة بالوصلة اللولبية التقليدية. وهذه قيمة «تصل إلى» تعتمد على التطبيق وإمكانية الوصول وسير العمل؛ ولا ينبغي اعتمادها كتوفير ثابت في كل مشروع. وتوضح الصفحة خيارات كابلات الإشارات المجمّعة مسبقاً ذات ثمانية أقطاب وترميز A، من حيث الذكر والأنثى، والمستقيم والزاوي، والمدرّع وغير المدرّع، ودرجات الحماية IP65/IP67. تخص Advanced Shielding Technology الطرازات المدرّعة. وإلى جانب سرعة التركيب، تكتسب أهمية مماثلة عناصر الترميز الذي يمنع اختيار منفذ خاطئ، والتحقق البصري والميكانيكي من اكتمال القفل، وإجراء الصيانة.

متى يُختار موصل للتركيب الميداني؟

توفّر الكابلات المجمّعة مسبقاً ميزة الوصلة بين الموصل والكابل المنفّذة في المصنع والطول المحدد. أما موصلات التركيب الميداني فتوفّر مرونة عندما يتحدد طول الكابل أثناء التركيب، أو عند إنهاء كابل موجود، أو في النقاط التي تتطلب إصلاحاً. ضمن مجموعة push-pull من Phoenix Contact، تُخصّص الخيارات غير المجمّعة ذات توصيل Push-Lock لتمديد الكابلات ميدانياً دون أدوات. ومع ذلك، يعتمد القطر الخارجي المقبول للكابل، ومساحة مقطع الموصل، وبنية التدريع، وطول التجريد، وتقنية التوصيل على رمز المنتج المحدد.

في التركيب الميداني، يجب تنفيذ ترتيب الحشيات وأجزاء الربط، وتجهيز غلاف الكابل، وسطح تلامس التدريع، وإدخال الموصلات بالكامل وفق تعليمات الشركة المصنّعة. ولا يمكن افتراض أن موصلاً يمكن إغلاقه ميكانيكياً حول كابل عشوائي يحقق درجة IP المستهدفة. يجب أن يتوافق القطر الخارجي للكابل مع نطاق الإحكام، وأن يكون الغلاف دائرياً وخالياً من التلف، وألا ينتقل حمل الشد إلى نقاط التلامس. وقبل التشغيل الأولي، يجب إجراء اختبارات الاستمرارية بين السنون، والقصر الكهربائي، واستمرارية التدريع، والقطبية، والأداء الوظيفي؛ مع توثيق التركيب الميداني.

قائمة التحقق لعرض السعر والمعاينة الميدانية

1. سجّل توصيل الجهاز: انقل مقاس المنفذ والترميز وعدد الأقطاب ونوع الذكر/الأنثى ووظائف السنون من رسم الشركة المصنّعة.
2. حدّد كل طرف على حدة: حدّد الجسم المستقيم أو الزاوي، والقفل اللولبي أو push-pull عند كلا الطرفين، وإنهاء الطرف المفتوح عند الحاجة.
3. تحقق من البيانات الكهربائية: تحقق من الجهد والتيار المستمر وتيار الذروة ومتطلبات التدريع، ومن المكوّن ذي أدنى قيمة مقنّنة في الخط.
4. قِس الحركة: حدّد ما إذا كان الاستخدام ثابتاً، أو ضمن سلسلة سحب كابلات، أو يتضمن التواءً روبوتياً، أو حركة متقطعة، مع بيان الشوط والسرعة والتسارع وعدد الدورات المتوقع.
5. دوّن ظروف البيئة: أدرج درجة الحرارة والزيوت والمواد الكيميائية وUV والغسيل والاهتزاز والصدمات واعتمادات القطاع ضمن مدخلات اختيار المنتج المحدد.
6. حدّد الطول من المسار الفعلي: حافظ على نصف قطر الانحناء عند مخرج الموصل وسماحية الصيانة، وتجنب حلقات الكابل غير المنضبطة.
7. أكمل سلسلة الحماية: احمِ المنافذ غير المستخدمة بأغطية مناسبة؛ وقيّم الموصل والمنفذ المقابل والكابل ومدخل اللوحة معاً.
8. ضع خطة للاختبار ووضع الملصقات: وثّق اختبارات استمرارية السنون والقطبية والقصر الكهربائي والتدريع والقفل الميكانيكي والأداء الوظيفي، مع ملصق تعريف الوصلة.

تختار Oskon كابلات المستشعرات/المشغّلات من Phoenix Contact وتطابقها استناداً إلى قائمة I/O الخاصة بالآلة والمخطط الميكانيكي، وليس فقط إلى صور المنتجات المتشابهة في الكتالوج. الموصّل الصحيح هو الذي يلائم في آنٍ واحد منفذ الجهاز، ووظيفة الإشارة، ومسار التمديد، ونمط الحركة، ونهج الصيانة. ويجب تحديد رمز الطلب النهائي بالرجوع إلى صفحة المنتج الحالية لدى Phoenix Contact، والرسم الفني، وتعليمات التركيب، ونطاق الشهادات، ووثائق الجهاز المقابل.
