توفّر التوصيلات الميدانية الربط المادي بين المستشعر أو المشغّل ونظام التحكم؛ لكن الحل الصحيح لا يقتصر على توصيل طرفين ببعضهما. يجب تقييم جسم الموصّل وعدد نقاط التلامس واتجاه التوصيل ومساحة مقطع الموصل الكهربائي والقطر الخارجي للكابل ودرجة الحرارة والحركة والتأثيرات الكيميائية وشروط الحماية معاً. وتلبّي موصّلات M8 وM12 القابلة للتركيب ميدانياً، وكابلات المستشعرات ذات الأطراف المقولبة، والملحقات المكمّلة للتوصيل، والموثّقة في كتالوج Nemus الرسمي، احتياجات مختلفة ضمن هذه السلسلة. يوضّح هذا الدليل البيانات التي ينبغي جمعها وكيفية مقارنة مكوّنات Nemus في التطبيقات التي يُحدَّد فيها طول الكابل ميدانياً أو التي تتطلّب إعادة إنشاء التوصيل أثناء الصيانة. ويجب التأكّد بشكل منفصل من توافر المنتجات حالياً عند الطلب.
ما الاحتياجات التي تلبّيها مكوّنات التوصيلات الميدانية؟
توفّر مجموعات الكابلات الجاهزة ذات الأطراف المقولبة توصيلاً سريعاً وقابلاً للتكرار حيث تكون الأطوال القياسية والأطراف المضبوطة مصنعياً مناسبة. أمّا الموصّلات القابلة للتركيب ميدانياً فتوفّر المرونة عندما يتّضح المسار الفعلي أثناء التشغيل الأولي، أو عند تمرير الكابل عبر ممرّات ضيّقة، أو عند الحاجة إلى استبدال طرف تالف من دون تغيير الكابل بالكامل. وتُستخدم الملحقات لحماية نقاط التوصيل غير المستخدمة والحفاظ على سلامة المنظومة. ولا يصح اختيار إحدى هذه المجموعات الثلاث تلقائياً بديلاً عن الأخرى. يجب تحديد عدد التوصيلات التي ستُجهَّز ميدانياً، والنقاط التي ستُفكّ بشكل متكرّر، وطرق التركيب التي يستطيع فريق الصيانة تنفيذها، وذلك مسبقاً ضمن المشروع.
يعرض كتالوج Nemus منتجات M12 القابلة للتركيب ميدانياً بخيارات ذكر وأنثى، ومستقيمة وبزاوية 90 درجة، وبثلاث وأربع وخمس نقاط تلامس. وتشمل عائلة M8 أيضاً خيارات ذكر أو أنثى، ومستقيمة أو زاوية، وبثلاث أو أربع نقاط تلامس. ولا يقتصر هذا التنوّع على الاختيار الميكانيكي؛ إذ يجب أن يتوافق ترتيب نقاط التلامس وتخصيص الأطراف والحدود الكهربائية مع الجهاز المتصل. يوجّه المخرج المستقيم الكابل على امتداد محور التوصيل، بينما يمكن للمخرج الزاوي تحويل المسار جانبياً عند أسطح الماكينات محدودة المساحة. ومع ذلك، يجب اختيار اتجاه الجسم الزاوي وفق الوضع الذي يسمح بتمديد الكابل من دون إجهاد بعد التركيب.
اختيار موصّل M12 قابل للتركيب ميدانياً
يُعدّ M12 مقاس جسم شائع الاستخدام في توصيلات المستشعرات والمشغّلات في مجال الأتمتة. وتتكوّن خيارات M12 القابلة للتركيب ميدانياً في كتالوج Nemus الرسمي من منتجات ذات ترميز A بثلاث وأربع وخمس نقاط تلامس. وتحدّد جداول الكتالوج مادة CuZn مع تشطيب سطحي من النيكل/الذهب لنقاط التلامس؛ أمّا الجسم فتُذكر له مادة PA66 المقوّاة بالألياف الزجاجية، وعنصر إحكام من FKM، وأجزاء قفل معدنية مطلية بالنيكل. ويجب إعادة التحقّق من هذه المعلومات بالرجوع إلى رمز المنتج الكامل المختار، لأن مراجعة المنتج أو طريقة التوصيل قد تغيّر البيانات الواردة في الجدول الفني.
تُظهر بيانات الكتالوج لعائلة M12 القابلة للتركيب ميدانياً قيمة 4 A لكل نقطة تلامس، ومساحة مقطع قصوى للموصل الكهربائي تبلغ 0,75 mm². وقد يختلف نطاق القطر الخارجي للكابل بحسب عدد نقاط التلامس والمنتج؛ إذ يرد نطاق 4–6 mm في أمثلة ذات ثلاث وأربع نقاط تلامس، بينما يرد نطاق 4–8 mm في بعض صفوف الجداول الخاصة بخمس نقاط تلامس. لذلك، لا يكفي الحكم بأن الكابل «يناسب جسم M12» وحده. يجب أن يقع القطر الخارجي للكابل ضمن نطاق التثبيت والإحكام، وأن تكون مساحة مقطع السلك ضمن الحدود المقبولة للطرفية. ويجب الرجوع إلى تعليمات التركيب الحالية لتحديد طول تجريد العزل وتجهيز الأسلاك وعزم الشد.
يجب أيضاً قراءة قيمة الجهد بالاقتران مع عدد نقاط التلامس وصفحة المنتج المعني. وبدلاً من تعميم الجدول العام في الكتالوج على جميع المنتجات، يجب استخدام البيانات الفنية الحالية لرمز المنتج المختار. على سبيل المثال، تتضمّن صفحة المنتج الحالية لدى Nemus لموصّل M12 محدّد، ذكر مستقيم بخمس نقاط تلامس وقابل للتركيب ميدانياً، مرجع DIN EN 61076-2-101، والتوافق مع RoHS 2011/65/EU، ومعلومة «عدد مرات التزاوج >1000 مرة». ولا ينبغي تقديم هذه البيانات باعتبارها ضماناً مشتركاً لجميع منتجات العائلة القابلة للتركيب ميدانياً؛ بل تُدرج في المواصفات فقط عند التأكّد من تطابق المنتج ومراجعته.
اختيار موصّل M8 قابل للتركيب ميدانياً
توفّر منتجات M8 ميزة توفير المساحة في توصيلات المستشعرات والماكينات الأكثر إحكاماً. وتشمل العائلة القابلة للتركيب ميدانياً في كتالوج Nemus أجساماً بثلاث وأربع نقاط تلامس، وذكر وأنثى، ومستقيمة وبزاوية 90 درجة. ويحدّد جدول الكتالوج مساحة مقطع قصوى للموصل الكهربائي تبلغ 0,50 mm²، وقطراً خارجياً للكابل يتراوح بين 2,5–5 mm. وتُذكر للأمثلة ذات ثلاث وأربع نقاط تلامس حدود قصوى تبلغ 50 V AC أو 60 V DC، وقيمة 4 A لكل نقطة تلامس. ويتراوح نطاق درجة حرارة التشغيل في جدول الكتالوج الرسمي بين −25 و+85 °C. ويجب التحقّق من جميع هذه القيم بمقارنتها بورقة البيانات الحالية لرمز المنتج الكامل المختار.
لا يقتصر الفرق بين M8 وM12 على القطر المادي. فلا يمكن المطابقة اعتماداً على القطر من دون التحقّق من واجهة الجهاز المراد توصيله، سواء كانت ذكراً أو أنثى، وعدد نقاط التلامس وترتيب الأطراف. ويجب عدم الخلط بين المنظر الأمامي للمقبس على الماكينة ووجه التزاوج لموصّل الكابل؛ لذا ينبغي دائماً قراءة اتجاه النظر في الرسومات. وبدلاً من الاكتفاء بعبارة «M8، أربعة أطراف» في جدول الطلب، يجب تحديد نوع الذكر أو الأنثى، واتجاه الجسم، والترميز، وعدد نقاط التلامس، وطريقة التوصيل، وخصائص الكابل في السطر نفسه.
| معيار الاختيار | مثال M8 قابل للتركيب ميدانياً | مثال M12 قابل للتركيب ميدانياً | التحقّق المطلوب في المشروع |
|---|---|---|---|
| خيارات نقاط التلامس | 3 أو 4 | 3 أو 4 أو 5 | مخطط أطراف الجهاز ووظائف الإشارات |
| اتجاه الجسم | مستقيم أو 90° | مستقيم أو 90° | حيّز التركيب واتجاه خروج الكابل |
| أقصى مساحة مقطع للموصل الكهربائي | 0,50 mm² في الكتالوج | 0,75 mm² في الكتالوج | رمز المنتج المختار وبنية الطرفية |
| القطر الخارجي للكابل | 2,5–5 mm في الكتالوج | 4–6 mm بحسب المنتج، أو 4–8 mm في بعض الأمثلة | نطاق الإحكام وتثبيت الكابل |
| درجة الحماية المعلنة | IP67، فقط عند التزاوج والشد الصحيح | IP67، فقط عند التزاوج والشد الصحيح | الجزء المقابل، والحشية، وعزم الشد، وظروف التركيب |
درجة الحماية IP تخصّ التوصيلة كاملة
تسري بيانات IP67 الواردة في جداول كتالوج Nemus لموصّلات M8 وM12 القابلة للتركيب ميدانياً عندما تكون التوصيلة متزاوجة ومشدودة بشكل صحيح. وبالمثل، تُذكر درجات IP65 وIP66K وIP67 لبعض منتجات كابلات M12 ذات الأطراف المقولبة بشرط إتمام التوصيل والشد أيضاً. ولا يمكن افتراض أن وجه توصيل ذكر أو أنثى مكشوف، أو صامولة قفل مرتخية، أو مانع تسرّب خلفي محكم حول كابل بقطر غير مناسب، سيوفّر الحماية نفسها. يجب التعامل مع الحماية المستهدفة على مستوى المنظومة، والتحقّق معاً من مقبس الجهاز والموصّل المقابل والحشية والقطر الخارجي للكابل وعملية التركيب.
في المنشآت التي تتضمّن الغسل أو الغبار الكثيف أو ظروفاً خارجية أو رذاذ الزيت، يجب عدم اتخاذ القرار اعتماداً على رمز IP وحده. بل ينبغي أيضاً فحص التوافق الكيميائي ودورات تغيّر درجة الحرارة والصدمات الميكانيكية والاهتزاز ومقاومة غلاف الكابل للبيئة المحيطة. ويجب البحث صراحةً في وثيقة الشركة المصنّعة الحالية للمنتج المختار عن الملاءمة المطلوبة للتنظيف بالضغط العالي أو لمواد كيميائية محدّدة. ولا ينبغي إضافة مقاومة غير مذكورة في الكتالوج إلى المواصفات الفنية على سبيل الافتراض، حتى لو بدا التطبيق مشابهاً.
اختيار كابل المستشعر وفق ظروف الموقع
حتى مع اختيار الموصّل الصحيح، فإن بنية الكابل غير المناسبة تحدّ من عمر التوصيلة. ويصنّف كتالوج Nemus كابلات المستشعرات ضمن فئات PVC وPVC+ وPUR. ويُخصَّص خيار PVC للاستخدام الثابت، بينما يُقدَّم PVC+ للتطبيقات المتحرّكة الاقتصادية، وPUR لأداء حركة أعلى وللتطبيقات الروبوتية. وتتضمّن المقارنة العامة في الكتالوج، عند شرط انحناء ديناميكي يبلغ 10 أضعاف القطر الخارجي، بيانات PVC+ البالغة 3–5 ملايين دورة، وسرعة تصل إلى 180 m/dakika، وتسارع أقصى يبلغ 10 m/s²؛ ولـ PUR، بيانات تبلغ 4–6 ملايين دورة، وسرعة تصل إلى 240 m/dakika، وتسارع أقصى يبلغ 30 m/s². وهذه قيم تصنيف ضمن ظروف الاختبار والكتالوج؛ أمّا العمر التشغيلي الفعلي فيعتمد على المسار ونصف قطر الانحناء والالتواء والحمل والبيئة المحيطة.
يحدّد الكتالوج نطاقات عامة لدرجات الحرارة بين −15 و+80 °C لكل من PVC وPVC+، وبين −40 و+80 °C لـ PUR. كما تُقدَّم كابلات PUR باعتبارها خالية من الهالوجين. ولا يعني أن بنية الموصل الكهربائي/الكابل مُدرجة لدى UL أو CSA أن مجموعة الكابل النهائية المزوّدة بموصّلات تتمتّع تلقائياً بالاعتماد نفسه بالكامل. وإذا كان المشروع يتطلّب شهادة، فيجب التأكّد من نطاقها ورقم ملفها وعلاقتها برمز المنتج النهائي لدى الشركة المصنّعة. ويجب أيضاً قراءة نطاق درجة الحرارة بالاقتران مع الاستخدام الثابت أو المتحرّك، وتأثير الزيت، وظروف تجميع الكابلات في حزم داخل حامل الكابلات.

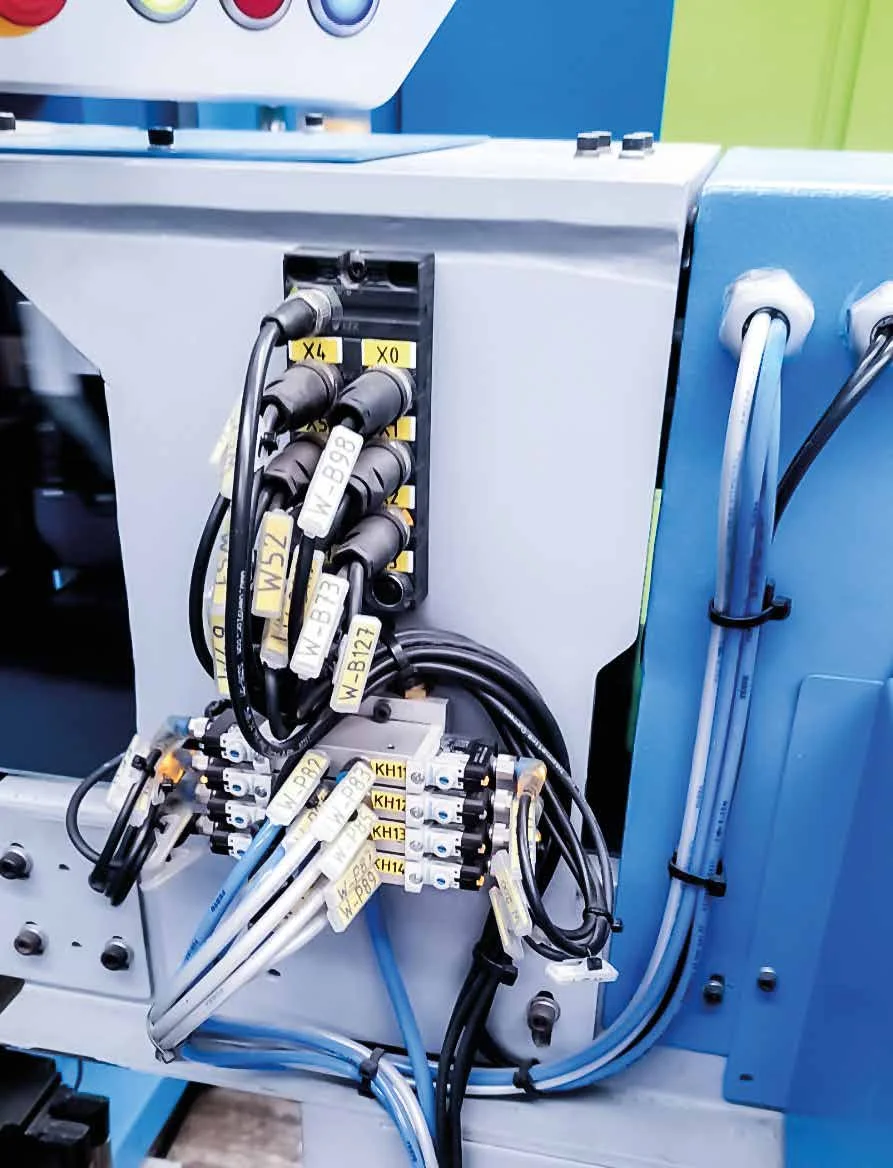

سير عمل قابل للتطبيق في التركيب الميداني
- حدّد التوصيلة: تحقّق من واجهة الجهاز M8 أو M12، وتزاوج الذكر والأنثى، والترميز، وعدد نقاط التلامس، ووظائف الأطراف بالرجوع إلى الرسم الحالي.
- تحقّق من الكابل: حدّد عدد الأسلاك، ومساحة المقطع، والقطر الخارجي، ومادة الغلاف، والحاجة إلى التدريع، ونصف قطر الانحناء المسموح به.
- اختر اتجاه الجسم: اختر الجسم المستقيم أو بزاوية 90 درجة وفق حيّز الصيانة واتجاه الخروج الطبيعي للكابل.
- اتّبع تعليمات التركيب: اعتمد تعليمات الشركة المصنّعة الحالية بشأن أبعاد تجريد العزل وتجهيز الأسلاك وتوصيل الطرفيات والشد الخلفي وعزم القفل.
- أجرِ الاختبارات الكهربائية: سجّل اختبارات الاستمرارية وتطابق الأطراف والقصر الكهربائي، واختبار العزل عند الحاجة، وفق الإجراء المعتمد.
- أجرِ الفحص الميكانيكي: تحقّق بصرياً وبالطريقة المناسبة من تثبيت الكابل في الجسم، واستقرار الحشية في موضعها الصحيح، وشد التوصيلة بالكامل على الجزء المقابل.
- ضع العلامات التعريفية: أظهر رقم الكابل ومعدّات البداية والنهاية، ومعلومات المنفذ عند الحاجة، بوضوح عند كلا الطرفين.
يجب أثناء هذا العمل تجنّب فصل جسم الموصّل بسحب الكابل، أو الشد غير المنضبط باستخدام الكمّاشة، أو إجبار صواميل توصيلات مختلفة على التعشيق مع بعضها. ويجب أن توضّح تعليمات الصيانة الأداة المناسبة وطريقة الشد ومعايير قبول التلف. وقد يؤدّي توصيل الأطراف بشكل خاطئ في بعض المستشعرات إلى خطأ في الاتصال فقط، بينما قد يسبّب في دوائر أخرى تلف الجهاز أو حركة غير متوقّعة؛ لذا يُعدّ الاختبار قبل توصيل الطاقة خطوة بالغة الأهمية.
لماذا تُعدّ الأغطية الواقية والملحقات مهمة؟
قد تظل منافذ الماكينات غير المستخدمة، أو المنافذ الاحتياطية للتشغيل الأولي، أو الأطراف المفصولة أثناء الصيانة، معرّضة للتأثيرات البيئية. ويتضمّن كتالوج Nemus أغطية غبار لوجه التوصيل الأنثى M12، بما فيها خيار مزوّد برباط تثبيت. ويحدّد الكتالوج الرسمي مادة PA66 المقوّاة بالألياف الزجاجية بتصنيف UL94 V0، ووصلة M12×1 mm، ونطاق درجة حرارة بين −45 و+90 °C؛ وتعتمد درجة IP67 على شد الغطاء بشكل صحيح. ويجب اختيار نوع الغطاء المتوافق مع وجه التوصيل المراد حمايته بالرجوع إلى بيانات الشركة المصنّعة، والنظر في الطراز المربوط إذا كان منع فقدان الغطاء أثناء العملية مطلوباً.
يجب إعداد قائمة الملحقات ليس للتركيب الأولي فحسب، بل لخطة قطع الغيار أيضاً. ويمكن الاحتفاظ في المخزون بأجسام الموصّلات الذكر والأنثى القابلة للتركيب ميدانياً الأكثر استخداماً، وأغطية الغبار المناسبة، وأنواع الكابلات التي تم التحقّق منها، لخدمة الخطوط الحرجة. لكن المنتجات المتشابهة ظاهرياً قد تختلف في بنية نقاط التلامس أو الأطراف، ما يسبّب خطر الخلط بينها. لذا يجب إظهار رمز المنتج الكامل ومخطط وجه التوصيل ومجال الاستخدام في خانات التخزين، وحماية عناصر الإحكام الموجودة في العبوات المفتوحة من التلوّث.
تتضمّن ملحقات التوصيل في كتالوج Nemus أيضاً محوّلات T. ومن الأمثلة الموثّقة بنية بترميز A وبتوزيع نقاط تلامس 5/5/5، تصل موصّل M12 ذكراً بموصّلَي M12 أنثى، وترتيب توزيع بنقاط تلامس 4/3/3، يصل موصّل M12 ذكراً بموصّلَي M8 أنثى. ولا تعني هذه الأشكال أن كل إشارة تُوزَّع بالطريقة المطلوبة. بل يجب التحقّق من تطابق الأطراف ووظيفة التوزيع الكهربائي بالرجوع إلى المخطط الحالي للمنتج الكامل المختار؛ ويجب عدم إضافة المحوّل إلى الدائرة اعتماداً فقط على الجسم وعدد نقاط التلامس.
فحص التشغيل الأولي والصيانة
يسهّل الاحتفاظ بقائمة الكابلات ومخطط الأطراف وأكواد المنتجات المستخدمة ومسار التمديد ونتائج الاختبارات والسجل المصوّر معاً في ملف التشغيل الأولي إجراء المقارنات عند حدوث أعطال لاحقة. في الأجزاء المتحركة، تُفحص نسبة امتلاء حامل الكابلات ونصف قطر الانحناء ونقاط التثبيت. يجب عدم تعريض الموصل مباشرةً لأحمال الشد أو الالتواء. حتى في الكابلات الثابتة، قد تتسبب حافة صفيحة معدنية حادة أو سطح ساخن أو نقطة توصيل تتعرض لاهتزاز مستمر في حدوث تلف بمرور الوقت. ينبغي تصميم مسار التمديد مع مراعاة جميع حركات الماكينة ووضعيات الصيانة، وليس فقط بما يتيح استيعاب الكابلات عند التركيب الأولي.
يشمل الفحص الدوري التحقق من ارتخاء آلية القفل، وتشقّق جسم الموصل، وانضغاط الكابل، وتلف حشية الإحكام، وتراكم الزيوت أو المواد الكيميائية، وعدم وضوح الملصقات التعريفية. عند تكرار العطل في أحد أطراف التوصيل، يجب عدم الاكتفاء باستبدال الموصل، بل ينبغي إعادة فحص اتجاه خروج الكابل وتثبيته وانحنائه ونمط حركته. إذا استُخدم كابل PVC مخصّص للتركيب الثابت في تطبيق متحرك، أو جرى تجاوز الحدود المقررة لعدد دورات الحركة، فقد يتجاوز السبب الجذري للعطل مسألة تركيب المنتج.
قائمة تمديدات الكابلات الميدانية التي ينبغي إعدادها قبل طلب عرض سعر
- واجهة M8/M12 لكل جهاز، والترميز، والنوع ذكر أو أنثى، وعدد نقاط التلامس، ووظيفة كل طرف
- جهد الإشارة أو التغذية، وتيار نقاط التلامس، ومساحة المقطع العرضي المطلوبة للموصل
- القطر الخارجي للكابل، وعدد القلوب، والحاجة إلى التدريع، ونوع الغلاف
- تحديد طبيعة الاستخدام: ثابت، أو انحناء متكرر، أو سلسلة جرّ الكابلات، أو حركة روبوتية
- ظروف البيئة من حيث درجة الحرارة والماء والغبار والزيوت والمواد الكيميائية والأشعة UV والاهتزاز والصدمات
- اختيار جسم مستقيم أو بزاوية، والحيّز الفعلي المتاح للتركيب حول الموصل
- طول الكابل، ومسار التمديد، والطول الإضافي للصيانة، ومعيار الملصقات التعريفية، والكميات الاحتياطية
- معلومات الاختبارات والشهادات والوثائق وإصدار المنتج المطلوبة
عند تقديم هذه المعلومات كاملةً، لا تعود موصلات Nemus القابلة للتركيب الميداني وكابلات المستشعرات وملحقاتها مجرد قائمة منتجات، بل تصبح خطة توصيل قابلة للتشغيل الأولي والصيانة. وفي الاختيار النهائي، تُعد المعلومات العامة عن عائلات المنتجات الواردة في الكتالوج نقطة انطلاق. وقبل الطلب، يجب التحقق مع المصنّع أو الشريك المعتمد من ورقة البيانات الفنية المحدّثة وتعليمات التركيب وملاءمة التطبيق الخاصة بكود المنتج الكامل.
