الموصّل الصناعي ليس مجرد نقطة وصل مادية في الخط بين المستشعر ونظام التحكم. فعند اختياره بصورة صحيحة، يؤثر مباشرةً في وقت التركيب، وطريقة الصيانة، ومسار الكابل، وكيفية التدخل عند توقف الماكينة. تضم مجموعة الموصّلات الصناعية من Nemus Elektronik موصّلات مزوّدة بكابلات من فئتَي M12 وM8 بترميز A، وكابلات تحويل M12-M8، وأنواعاً قابلة لإنهاء التوصيلات في الموقع، وملحقات استكمال التوصيل، ضمن بنية منتجات واحدة. وبذلك تتوافر خيارات قابلة للمقارنة لمشاريع بأحجام مختلفة، بدءاً من توصيل مستشعر واحد وصولاً إلى خلية إنتاج تضم العديد من الأجهزة الميدانية.
لا يهدف هذا الدليل إلى إبراز رمز منتج بعينه، بل إلى ترتيب خطوات اختيار منتجات Nemus بصورة صحيحة. يجب أولاً تحديد قطر الموصّل وترميزه، ثم عدد نقاط التلامس، والتكوين الذكري أو الأنثوي، والمخرج المستقيم أو بزاوية 90°، وإنهاء الكابل من طرف واحد أو طرفين، وغلاف الكابل، وما إذا كان التطبيق ثابتاً أو متحركاً، والطول. كذلك، لا ينبغي التعامل مع درجة الحماية باعتبارها مجرد تصنيف مستقل مكتوب على الوصلة؛ فقيم IP الواردة في الكتالوج تسري عند تعشيق الأجزاء المتزاوجة وإحكام ربطها وفق تعليمات الشركة المصنّعة. ولا يمكن افتراض الحماية نفسها لوصلة تُترك مفتوحة، أو لا تُحكم بالشكل الكافي، أو تُستخدم مع جزء مقابل غير مناسب.
بنية مجموعة موصّلات Nemus الصناعية

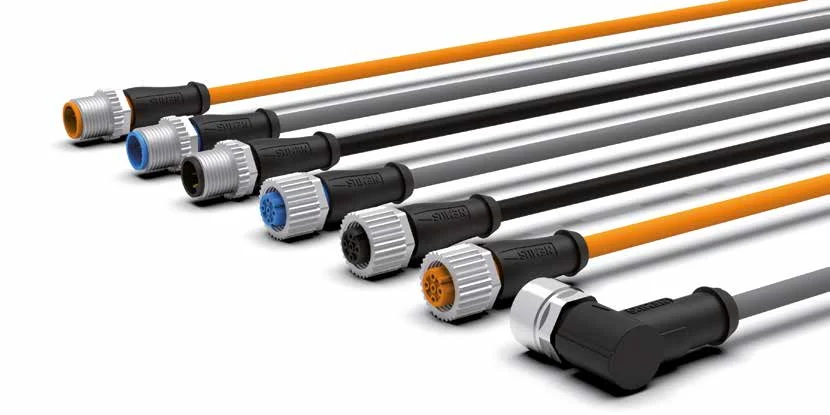

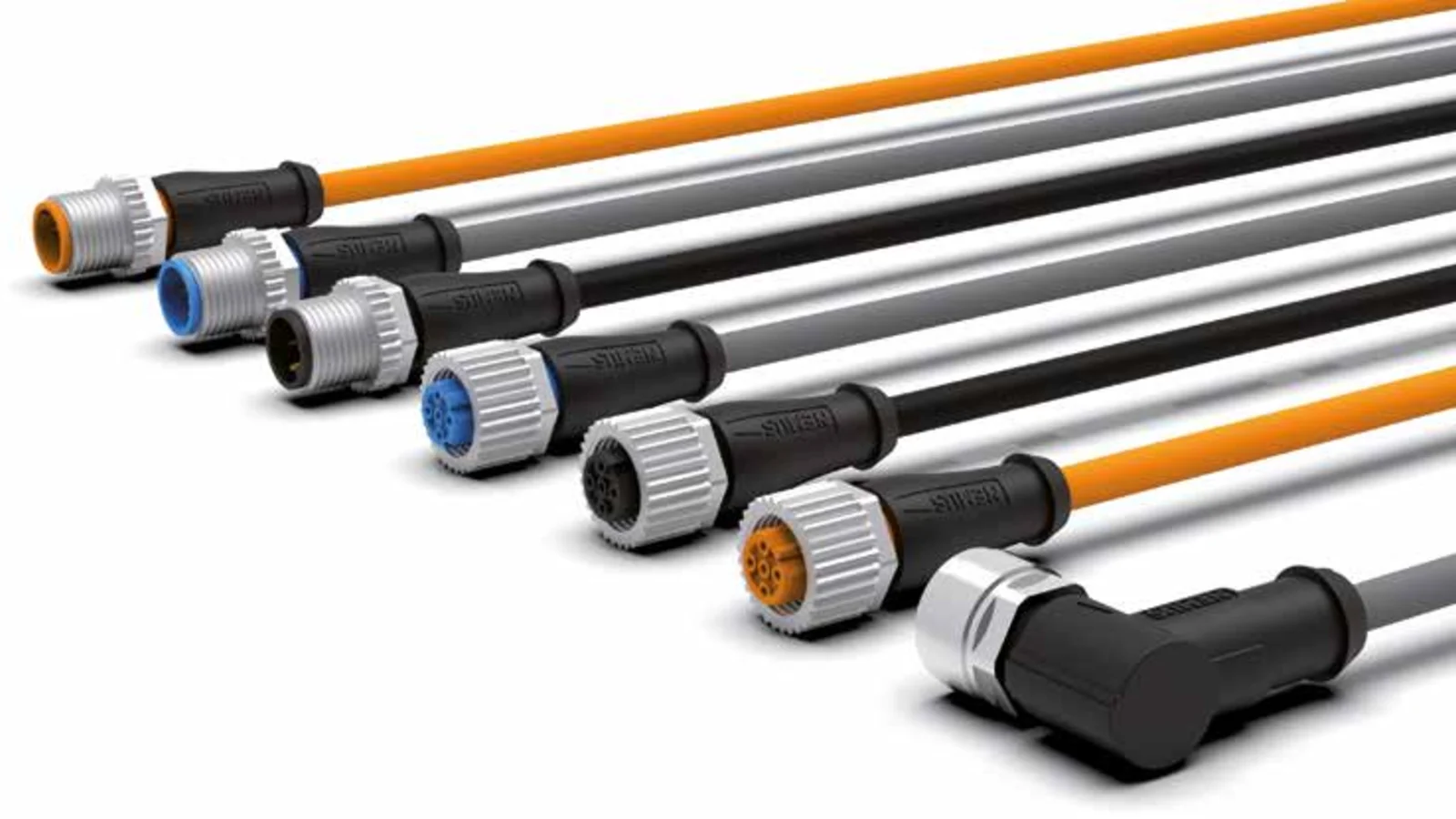

يعرض كتالوج Nemus العام عائلتَي M12 وM8 في أقسام منفصلة ضمن المنتجات ذات الكابلات والموصّلات المصبوبة. وتضم كلتا العائلتين نظام ترميز A، وتوصيلات ذكرية وأنثوية، وأشكال هياكل مستقيمة بزاوية 0° وأخرى بزاوية 90°، وخيارات كابلات بطرف مفتوح واحد أو بموصّل عند كلا الطرفين. أما كابلات M12-M8 ذات الموصّلات عند الطرفين، فهي مخصّصة للتطبيقات التي تتطلب جمع واجهتين ميكانيكيتين مختلفتين على الكابل نفسه. ويوضح هذا التكوين أن اختيار المنتج لا يمكن أن يقتصر على سؤال «M8 أم M12؟»؛ بل يجب النظر معاً إلى المقبس الموجود على الجهاز، وترتيب الدبابيس، والواجهة عند الطرف الآخر من الخط.
يوضّح نظام ترميز المنتجات في الكتالوج أيضاً مستويات الاختيار المتعددة هذه. إذ يتضمن الرمز مجموعات من المعلومات، مثل ترميز المقبس وقطره، وعدد نقاط التلامس، وخصائص الكابل، ونوع القفل، وإنهاء الكابل، ونوع المقبس، واللون، ونوع الكابل وطوله. لذلك، لا يكفي تحديد رمز الطلب بالاعتماد على الطول أو نوع الموصّل فقط. وقد تكون مجموعتا كابلات متشابهتان ميكانيكياً مخصّصتين لمهمتين مختلفتين بسبب عدد نقاط التلامس، أو اتجاه المخرج، أو قابلية الحركة، أو توليفة الأطراف.
متى يُنظر في اختيار موصّلات M12 بترميز A؟
تستند منتجات M12 بترميز A إلى تصميم الموصّلات الدائرية المستخدم لتوصيل المستشعرات والمشغّلات في تقنيات الأتمتة. وتتوفر مجموعات كابلات M12 ذات الموصّلات المصبوبة في كتالوج Nemus بخيارات تضم 3 و4 و5 نقاط تلامس، وبتكوينات ذكرية أو أنثوية، وهياكل مستقيمة أو بزاوية 90°. ويمكن النظر في الأنواع ذات الطرف المفتوح للخطوط التي سيُنهى طرف الكابل الآخر فيها، وفق المشروع، عند طرف توصيل مناسب داخل اللوحة أو عند تجهيزات التحكم. أما الأنواع ذات الموصّلات عند الطرفين فتُستخدم لإنشاء وصلة محددة وقابلة للفصل بين جهازين مجهّزين بمقابس.
تورد الجداول الفنية التمثيلية لمنتجات M12 بترميز A المزوّدة بكابلات في الكتالوج مساحة مقطع موصّل قدرها 0,34 mm² وتياراً اسمياً قدره 4 A لكل نقطة تلامس. ويُذكر جهد تشغيل يصل إلى 250 V للتكوينات ذات أربع نقاط تلامس، وإلى 125 V للتكوينات ذات خمس نقاط تلامس؛ وقد تتضمن صفحات المنتجات والجداول حدوداً إضافية بحسب التكوين. ولا تعني هذه القيم أن جميع منتجات M12 تتحمل الحمل نفسه في جميع الظروف. ويجب التحقق معاً من أحدث ورقة بيانات فنية لرمز الطلب المختار، والمكوّن ذي أدنى قيمة مقننة في الوصلة، وقواعد التصميم الكهربائي للمنشأة.

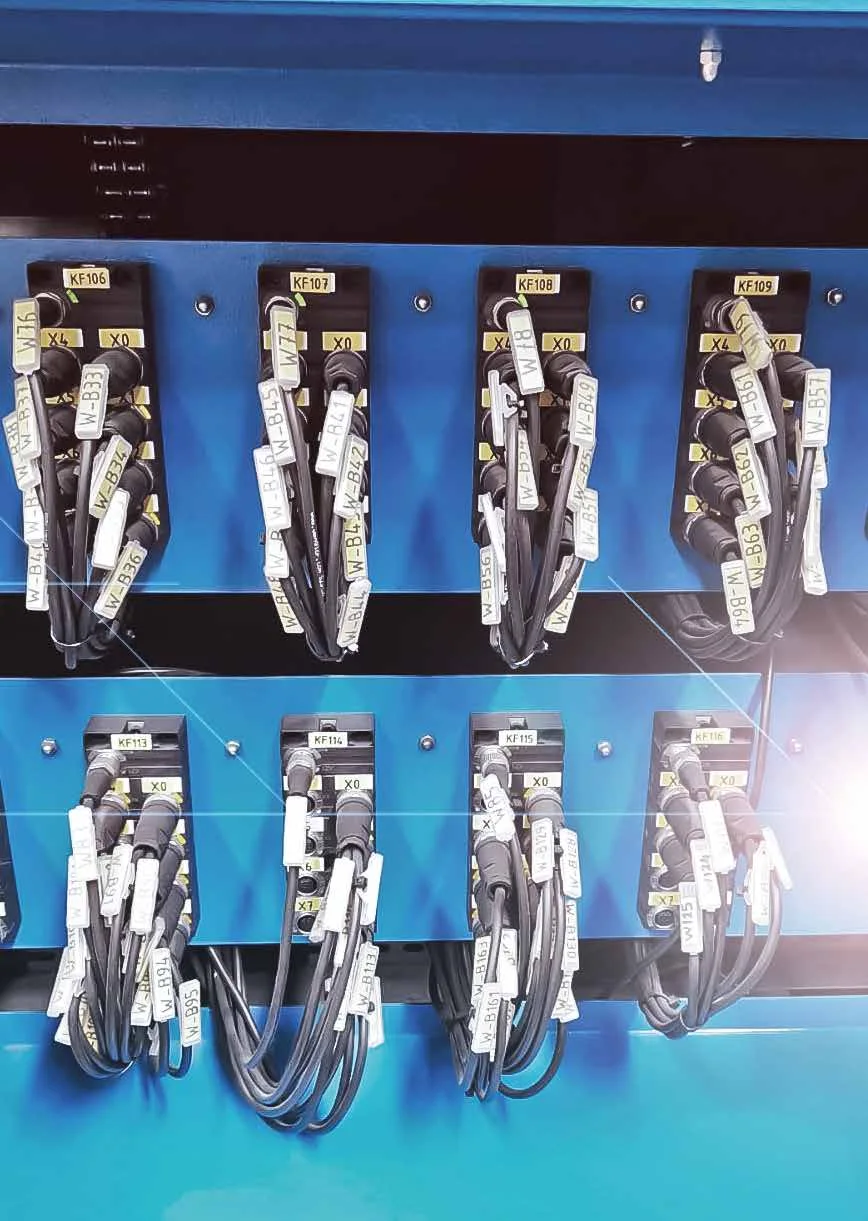

مجال اختيار موصّلات M8 بترميز A
توفر منتجات M8 بترميز A واجهة مدمجة عند نقاط المستشعرات والماكينات التي تكون فيها مساحة التوصيل محدودة. ويعرض كتالوج Nemus خيارات M8 المزوّدة بكابلات ذات 3 و4 نقاط تلامس، بتكوينات أنثوية أو ذكرية، وبزاوية 0° أو 90°، وبموصّل عند طرف واحد أو كلا الطرفين. يسمح الهيكل المستقيم بامتداد الكابل على محور الجهاز، بينما قد يسهّل الهيكل بزاوية 90° توجيه المسار جانبياً في المواضع ذات المسافة المحدودة خلف الجهاز. ومع ذلك، يجب أن يتوافق اتجاه الموصّل الزاوي مع اتجاه الانحناء الطبيعي للكابل بعد التركيب.
تتضمن الجداول التمثيلية لمنتجات M8 المزوّدة بكابلات مساحة مقطع موصّل قدرها 0,25 mm²، وحداً أقصى قدره 50 V AC أو 60 V DC للتكوينات ذات 3 و4 نقاط تلامس، وتياراً اسمياً قدره 4 A لكل نقطة تلامس. وحتى إن بدت قيم التيار متساوية بين M8 وM12 في بعض الأمثلة، فإن الجهد ومساحة مقطع الموصل والأبعاد الميكانيكية وترتيب المقبس المقابل تختلف. لذا فإن تصنيف M8 باعتباره موصّلاً صغيراً فقط وM12 باعتباره موصّلاً كبيراً فقط لا يكفي للاختيار الفني. ويجب اعتماد مخطط التوصيل ووظائف الدبابيس المحددة من الشركة المصنّعة للجهاز؛ كما يجب عدم استخدام واجهات ذات ترميز أو وظائف كهربائية مختلفة بديلاً عن بعضها، حتى إن كان عدد الدبابيس متساوياً.
مجموعات الكابلات المستقيمة وبزاوية 90° وذات الموصّلات عند الطرفين
رغم أن اتجاه مخرج الموصّل قد يبدو تفصيلاً ميكانيكياً، فإنه يؤثر في عمر الكابل وسهولة الصيانة. وبدلاً من إجبار الكابل على الانعطاف الحاد مباشرةً خلف موصّل مستقيم، يجب توفير نصف قطر انحناء كافٍ حيثما تسمح المساحة. وإذا كان من الضروري توجيه المخرج جانبياً داخل هيكل ضيق، فقد يوفر النوع بزاوية 90° مساراً أكثر تنظيماً. لكن إذا أدى اختيار الهيكل الزاوي إلى تقريب الكابل من آلية متحركة، أو سطح ساخن، أو منطقة تعرّض للصدمات، فقد يكون النوع المستقيم أنسب. ومن المهم التحقق من مخطط CAD وحركة أعمال الصيانة الفعلية معاً.
في خيارات الكابلات ذات الطرف المفتوح الواحد، يُجهّز طرف الموصّل في المصنع، بينما يُنهى الطرف الآخر وفق متطلبات المشروع. وتشكّل الكابلات ذات الموصّلات عند الطرفين وصلة بين واجهتين جاهزتين، بتكوينات ذكرية وأنثوية وتوليفات مستقيمة وزاوية. ويعرض كتالوج Nemus توليفات مستقيم-مستقيم، وزاوي-زاوي، ومستقيم-زاوي ضمن مجموعات منتجات منفصلة. أما كابلات التحويل M12-M8 فتوفّر التوافق الميكانيكي بين واجهتين بقطرين مختلفين؛ لكن يجب التحقق بشكل منفصل من التطابق الكهربائي لوظائف الدبابيس. فكابل التحويل القابل للتعشيق مادياً لا يصحّح تلقائياً التخصيص الخاطئ للدبابيس.
اختيار كابلات PVC وPVC+ وPUR
يصنّف كتالوج Nemus خيارات الكابلات بحسب حركة التطبيق. ويُطرح PVC للتطبيقات الثابتة، بينما يُعرَّف PVC+ بوصفه حلاً اقتصادياً للبيئات المتحركة، وPUR بوصفه خياراً عالي الأداء للبيئات المتحركة والروبوتية. ويتطلب هذا التصنيف توثيق نمط الحركة الفعلي بدلاً من الاختيار استناداً إلى اسم مادة الغلاف الخارجي فقط. وحتى إذا بدا الكابل ثابتاً، فلا ينبغي اعتبار مساره «ثابتاً بالكامل» إذا كان يتحرك مع غطاء الماكينة، أو يتعرض للاهتزاز، أو ينثني باستمرار أثناء الصيانة.
يبيّن جدول المقارنة في الكتالوج نطاق درجة حرارة قدره -15…+80 °C لكل من PVC وPVC+، و-40…+80 °C لكابلات PUR. ويذكر لكابلات PVC+ ما بين 3-5 ملايين دورة حركة عند انحناء ديناميكي بنصف قطر يساوي 10 أضعاف القطر الخارجي، ولكابلات PUR ما بين 4-6 ملايين دورة في شرط 10 أضعاف القطر الخارجي نفسه؛ مع تسارع أقصى قدره 10 m/s² و30 m/s²، وسرعة قصوى قدرها 180 m/dak و240 m/dak، على الترتيب. ويجب قراءة هذه الأرقام مع نصف قطر الانحناء وظروف الاختبار الواردة في الكتالوج؛ إذ قد يتغير العمر التشغيلي في التطبيق الفعلي بحسب شكل الدورة، والشوط، والالتواء، وحامل الكابلات، ودرجة الحرارة، والتلامس مع الزيوت والمواد الكيميائية. ويجب تأكيد رمز الكابل النهائي بالرجوع إلى ورقة بياناته.
| معيار الاختيار | الخيار ضمن مجموعة Nemus | ما يجب التحقق منه في المشروع |
|---|---|---|
| عائلة الموصّل | M8 بترميز A، أو M12 بترميز A، أو M12-M8 | المقبس المقابل، والترميز، وعدد الدبابيس، ووظائفها |
| اتجاه الهيكل | مستقيم بزاوية 0° أو بزاوية 90° | حيّز التركيب، وإمكانية الوصول للصيانة، واتجاه الخروج الطبيعي للكابل |
| تكوين الأطراف | طرف مفتوح واحد أو موصّلان عند الطرفين | إنهاء التوصيل داخل اللوحة أو التوصيل بين جهازين بواجهات جاهزة |
| غلاف الكابل | PVC أو PVC+ أو PUR | الاستخدام الثابت/المتحرك، والدورات، ودرجة الحرارة، والتأثيرات البيئية |
| الحماية | درجات IP المحددة في جدول المنتج | أن تكون الوصلة معشّقة ومحكمة الربط بصورة صحيحة ومستكملة بالجزء المقابل المناسب |
قراءة درجة حماية IP بصورة صحيحة
تورد جداول منتجات Nemus M8 وM12 ذات الموصّلات المصبوبة درجات IP65 وIP66K وIP67 بالإشارة إلى EN 60529 وبشرط «التعشيق وإحكام الربط». ويجب أن يكون هذا الشرط محورياً في نص الاختيار. فلا تسري حماية IP تلقائياً على الطرف المفتوح للكابل، أو سطح الموصّل المفصول، أو وصلة تُركت بعزم ربط غير صحيح. ويجب حماية نقاط التوصيل غير المستخدمة بعناصر إغلاق مناسبة؛ كما يجب التحقق أثناء التركيب من خلو سطح مانع التسرب من الأوساخ والتلف أو الاستقرار غير الصحيح في موضعه.
في التطبيقات التي تتضمن غسيلاً، أو غباراً كثيفاً، أو رذاذاً، أو تعرّضاً للبيئة الخارجية، لا يكفي أيضاً فحص درجة IP للموصّل وحده. فالمقبس المقابل، ونقطة العبور عبر اللوحة، وجلاند الكابل، والطرف المفتوح للكابل، وهيكل الجهاز، جميعها أجزاء من سلسلة الحماية نفسها. وقد يتغير الأداء الميداني للنظام إذا تضرر الغلاف الخارجي للكابل، أو تأثر سطح التزاوج كيميائياً، أو تعرّضت الوصلة لحمل شد. ويجب تقييم مستوى الحماية المستهدف استناداً إلى نقطة التوصيل المكتملة وطريقة التركيب الفعلية.
المواد والتلامس ومنهجية الاختبار
تتضمن أمثلة المنتجات ذات الموصّلات المصبوبة في الكتالوج نقاط تلامس من CuSn، وسطح تلامس مطلياً بـ Ni/Au، وجزء قفل من الزنك المصبوب المطلي بالنيكل، وهيكلاً من TPU، ومانع تسرب من FKM. وهذه بيانات كتالوج تشير إلى تصميم التلامس الكهربائي ومقاومة الظروف البيئية معاً. ومع ذلك، لا ينبغي استنتاج التوافق الكيميائي من اسم المادة وحده؛ بل يجب الحصول من الشركة المصنّعة على تأكيد محدّث للتوافق مع الزيت أو مادة التنظيف أو المادة الكيميائية المستخدمة في العملية. وتتطلب حالات الغمر المستمر، أو الغسيل بالضغط، أو دورات الحرارة غير المعتادة، على وجه الخصوص، تقييماً مختلفاً عن بيئة الماكينات القياسية.
تذكر Nemus في كتالوجها العام أن كل موصّل تنتجه يخضع للاختبار بنسبة 100 بالمئة، وأنها تجري اختبارات كهربائية واختبارات جهد عالٍ وأداء وتوصيل بين الدبابيس وقصر دائرة، إضافةً إلى الفحص البصري. ولا يلغي هذا النهج الإنتاجي ضرورة اختيار المنتج الصحيح وتركيبه بصورة صحيحة في الموقع. وأثناء التشغيل الأولي، يجب فحص تعريف كل خط، وتخصيص الدبابيس، والوظيفة؛ ولا ينبغي توصيل الكابل بالاعتماد على لونه أو مظهره الخارجي فقط. ويجب أيضاً تسجيل رمز الطلب كاملاً في مخزون الصيانة.
تمييز مهم لنطاق الإشارة إلى UL/CSA
تتضمن صفحات المنتجات المزوّدة بكابلات في الكتالوج إشارات إلى اعتمادات ومعايير مثل UL AWM وUL 1581 FT-1. ويوضح الهامش في الصفحات نفسها صراحةً أن معايير UL/CSA تخص الكابلات. لذلك، فإن عبارة «استُخدمت كابلات وفق UL/CSA» لا تعادل الادعاء بأن مجموعة الموصّل بأكملها حاصلة على اعتماد منتج مستقل من UL/CSA. وإذا اشترط المشروع مطابقة معينة، فيجب الرجوع إلى الوثيقة السارية للتحقق من المكوّن ورمز الطلب وظروف الاستخدام التي تشملها الشهادة.
يجب كذلك قراءة معلومات CE وRoHS ضمن نطاق صفحة المنتج المعنية أو وثيقة المطابقة. ولا ينبغي تعميم علامة تظهر تحت عنوان مجموعة منتجات تلقائياً على جميع توليفات كل المتغيرات. والطريقة الأكثر أماناً هي إدراج رموز المنتجات المختارة في مرحلة عرض السعر، والتحقق من الإقرارات المطلوبة لكل رمز عبر صفحة الوثائق المحدّثة للشركة المصنّعة. ويمنع هذا النهج التعميمات الخاطئة في الملف الفني، كما يسهّل اختيار القطعة البديلة المكافئة الصحيحة أثناء الصيانة.
خطوات الاختيار بحسب التطبيق
- حدّد الواجهة: سجّل ما إذا كان المقبس المقابل على الجهاز من نوع M8 أو M12، ونظام ترميز A، والتكوين الذكري أو الأنثوي، وعدد نقاط التلامس.
- تحقّق من وظائف الدبابيس: تأكّد من التطابق التام للتغذية والإشارات والوظائف الخاصة، إن وجدت، مع مخطط الجهاز.
- احسب الحمل الكهربائي: قارن الجهد، والتيار المستمر في التشغيل، وتيار البدء، والمعيار المعتمد في المنشأة، بحدود رمز المنتج المختار.
- اختر التكوين الميكانيكي للمخرج: حدّد الهيكل المستقيم أو بزاوية 90° وفق حيّز التركيب، واتجاه الكابل، ونصف قطر الانحناء، وإمكانية الوصول للصيانة.
- صنّف الحركة: حدّد ما إذا كان مسار الكابل ثابتاً، أو ذا حركة متقطعة، أو حركة مستمرة، أو مخصّصاً للروبوتات؛ واختر PVC أو PVC+ أو PUR وفقاً لذلك.
- قيّم البيئة المحيطة: أبلغ الشركة المصنّعة بظروف درجة الحرارة والتعرّض للزيوت والمواد الكيميائية والأشعة فوق البنفسجية والغسيل والاهتزاز والصدمات الميكانيكية، كلٌّ في بند منفصل.
- حدّد الطول بدقة: قِس المسار الفعلي للكابل، والطول الإضافي اللازم للصيانة، ومساره داخل حامل الكابلات المتحرك؛ ولا تترك حلقات زائدة غير ضرورية.
- تحقّق من التركيب: أضف إلى تعليمات التركيب أن درجة الحماية لا تسري إلا عند توصيل الموصل بالجزء المقابل المناسب وإحكام ربط الوصلة بشكل صحيح.
عند توفّر هذه البيانات، يمكن مقارنة موصلات Nemus الصناعية بناءً على متطلبات التوصيل كاملةً، وليس على مظهر المنتج فقط. تراعي Oskon عائلة الموصلات وبنية الكابل وتوليفة الأطراف والمتطلبات البيئية معاً عند تحويل قائمة الأجهزة وظروف الموقع إلى رمز المنتج المناسب. ويجب حسم الاختيار النهائي بالرجوع إلى صفحة منتج Nemus المحدّثة والبيانات الفنية ووثيقة المطابقة، وإجراء تقييم للمخاطر الكهربائية والميكانيكية للتطبيق.
