وحدات تحكم وبوابات ووحدات AS-Interface من Bihl+Wiedemann: دليل الاختيار

تعمل وحدات التحكم والبوابات والوحدات النمطية في AS-Interface معاً لنقل عدد كبير من الإشارات على مستوى المستشعرات والمشغّلات إلى نظام التحكم الأعلى، ضمن بنية منظّمة وقابلة للتشخيص والتوسّع. ولا يقتصر الاختيار السليم على مطابقة عدد المنافذ. بل يجب تناول الشبكة العليا المستخدمة، وجيل ASi، وزمن الدورة، وحجم بيانات العملية، ونطاق الإشارات القياسية أو الآمنة، والطاقة المساعدة، وبيئة لوحة التحكم، ونهج الصيانة ضمن تصميم واحد. يشرح هذا الدليل مجموعة منتجات Bihl+Wiedemann من خلال تسلسل اتخاذ القرار، بدلاً من عرضها كقائمة كتالوج.

وظيفة البوابة والوحدة الرئيسية والوحدة النمطية في بنية ASi

يربط AS-Interface الأجهزة الموجودة في المستوى الأول للأتمتة بنظام تحكم أعلى. ويمكن أن تكون المستشعرات والمشغّلات الميدانية مزوّدة بواجهة ASi مباشرة، أو أن تتصل بالشبكة عبر وحدات رقمية أو تناظرية أو وحدات IO-Link. تدير الوحدة الرئيسية ASi التبادل الدوري للبيانات، بينما تنقل البوابة هذه البيانات إلى نظام الاتصال الصناعي الذي يستخدمه PLC. وفي العديد من أجهزة Bihl+Wiedemann، تُدمج وظيفتا الوحدة الرئيسية والبوابة في الهيكل نفسه. لذلك، فإن كتابة «بوابة» فقط في بند عرض السعر لا تكفي لتوضيح عدد دوائر ASi المتاحة وجيل الوحدة الرئيسية المزوّدة.

الوحدة النمطية هي النقطة التي تدخل عندها الإشارة الميدانية الفعلية إلى شبكة ASi أو تخرج منها. ولا تقل أهمية نوع الإشارة، وطريقة التوصيل، ومصدر التغذية، ودرجة الحماية عن أهمية عدد المداخل والمخارج. وحتى لو أدّت وحدة IP20 ذات أطراف التوصيل بالدفع داخل اللوحة ووحدة IP67 ذات توصيلات M12 المثبّتة على الآلة المهمة نفسها من حيث البيانات، فإنهما ليستا بديلين مباشرين من حيث التركيب والكابلات والظروف البيئية. ويجب أيضاً استخدام مصطلح «وحدة تحكم» بدقة: فقد تتضمن بعض البوابات وظائف PLC مصغّر عبر برمجة C الاختيارية، لكن هذه الميزة لا تجعل الجهاز تلقائياً وحدة PLC الرئيسية للآلة أو وحدة PLC للسلامة.

كيف يُقيَّم ASi-3 وASi-5 ضمن المشروع نفسه؟

تُظهر صفحات المنتجات الحالية لدى Bihl+Wiedemann أن البوابات الحديثة والعديد من الوحدات تدعم استخدام ASi-3 وASi-5. وقد طُوّر ASi-5 لاستيعاب بيانات عملية أكبر، ودورات أقصر، ودمج الأجهزة الذكية مثل أجهزة IO-Link. وتوضح الصفحة العامة الخاصة بـ ASi-5 لدى الشركة المصنّعة إمكانات على مستوى النظام، مثل زمن دورة يبلغ 1,27 ms لـ 384 بت إدخال و384 بت إخراج عند استخدام ملف تعريف مناسب، وبيانات عملية تصل إلى 32 بايت لكل عُقدة. ولا ينبغي افتراض أن هذه القيم تتحقق تلقائياً في كل وحدة؛ بل يجب التحقق من الوحدة الرئيسية، وملف التعريف المختار، وعدد العُقد، وحجم بيانات المنتج معاً.

لا يلزم تجديد أقسام ASi-3 الحالية التي تحتوي على إشارات تشغيل/إيقاف بسيطة دون حاجة، لمجرد استخدام منتجات من الجيل الجديد. ويمكن إضافة المهام الجديدة كثيفة البيانات باستخدام ASi-5، وإدارة الوحدات الحالية ووحدات الجيل الجديد ضمن نهج أتمتة واحد عبر بوابة متوافقة. ومع ذلك، تختلف سعة العناوين وحساب الدورة وسلوك التشخيص باختلاف الجيل. ويجب تدوين ملف تعريف ASi ونوع العنوان لكل عُقدة بوضوح في قائمة الأجهزة كما نُفّذت فعلياً؛ ولا ينبغي اعتماد عبارة «متوافق مع ASi» وحدها معياراً للقبول.

تسلسل الاختيار للوصول إلى عائلة المنتجات المناسبة

1. دوّن PLC والشبكة العليا: حدّد البروتوكول، ودور الجهاز، واتصالات السلامة، وملف تعريف الجهاز المطلوب، بصرف النظر عن العلامة التجارية لوحدة التحكم.
2. قسّم دوائر ASi: اتخذ قرار استخدام دائرة مفردة أو مزدوجة وفق التكوين الهندسي للآلة، وكثافة العُقد، وميزانية الطاقة، ومناطق التوقف، وحدود نطاقات الصيانة.
3. أعدّ جرداً للبيانات: احصر بشكل منفصل I/O الرقمية القياسية والآمنة، والقيم التناظرية، وبيانات عملية IO-Link، وبايتات المعلمات والتشخيص.
4. حدّد البيئة المادية: حدّد الحاجة إلى IP20 داخل اللوحة، أو IP67 للاستخدام الميداني، أو M8/M12، أو كابل ذي مقطع مُشكّل، أو نهايات أسلاك حرة، أو أطراف توصيل بالدفع.
5. احسب متطلبات الطاقة: قيّم خط ASi وتغذية AUX مع مراعاة المستشعرات، والمشغّلات، وتيار بدء التشغيل، وخفض التيار المسموح به تبعاً لدرجة الحرارة، وهبوط الجهد في الكابل.
6. وثّق متطلبات التشخيص ودورة الحياة: أدرج الوصول عبر الويب، وإنذارات PLC، والنسخ الاحتياطي للتكوين، والبرامج الثابتة، والشهادات، وإدارة المنتجات الاحتياطية ضمن نطاق المشروع.

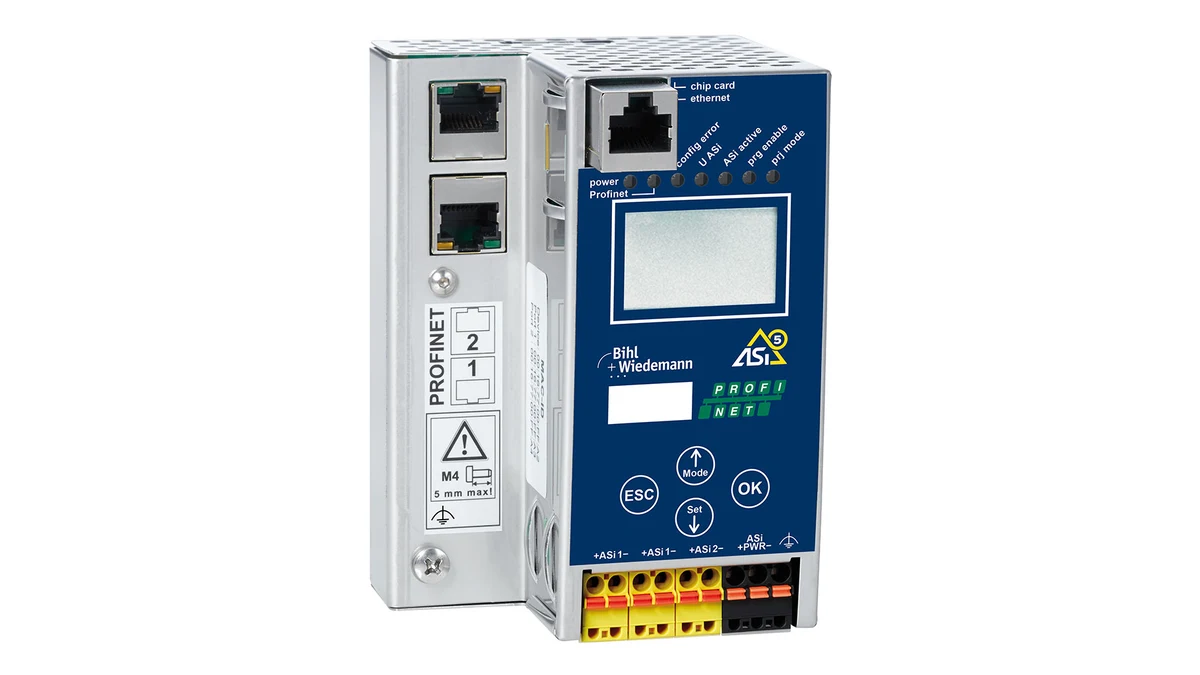

BWU3852: مثال على بوابة PROFINET بدائرتين

BWU3852، مُدرج في السجل الرسمي الحالي للمنتج بوصفه بوابة PROFINET بهيكل من الفولاذ المقاوم للصدأ، تضم وحدتين رئيسيتين ASi-5/ASi-3. وتوضح ورقة البيانات المؤرخة في 29 يوليو 2026 وجود شبكتي ASi، وواجهتَي PROFINET وOPC UA، والتشخيص عبر Ethernet، وفصل بيانات مدمج، وحد أقصى للتيار يبلغ 4 A لكل دائرة ASi. وتُعد إمكانية تغذية الدائرتين من مزوّد طاقة واحد من الخيارات المعمارية المهمة للمنتج؛ ومع ذلك، يجب حساب سعة المصدر، ومساحة مقطع الموصل، وترتيب الحماية، والحمل الفعلي في كل دائرة على حدة.

على جانب PROFINET، يتضمن الجهاز مبدّلاً مدمجاً بمنفذَي RJ45، واتصالاً بسرعة 10/100 Mbit/s، ووظيفة PROFINET IO Device، ودعم MRP. وعلى جانب IT، تُدرج المواصفات خادم OPC UA، وخادم ويب، وREST API. وتتيح هذه الوظائف إتاحة البيانات، لكن يجب تصميم صلاحيات المستخدمين، وإدارة الشهادات، وفصل الشبكات، وسياسة الوصول عن بُعد بصورة مستقلة. فوجود واجهة لا يعني أن التكامل مع MES أو السحابة آمن وجاهز.

تنشر ورقة بيانات البوابة زمناً ثابتاً لدورة ASi-5 يبلغ 1,27 ms عند 384 بت إدخال و384 بت إخراج؛ أما دورة ASi-3 فتُحدَّد بصيغة تعتمد على عدد العُقد. ويمكن عرض العنوان ونص الخطأ عبر LCD، مع توفر وظائف اكتشاف العناوين المكررة ومراقبة الأعطال الأرضية والتشويش. وتسهّل هذه الوظائف التشخيصية تحديد أخطاء التركيب، لكنها لا تغني عن التوصيل والقياس الصحيحين. والجهاز بدرجة حماية IP20، ويُركَّب على سكة DIN، مع نطاق تشغيل محدّد من −25 إلى +55 °C دون تكاثف. ولا ينبغي استخدامه كغلاف ميداني؛ بل يجب التحقق من درجة حرارة اللوحة وتدفق الهواء تحت الحمل.

تتيح برمجة C الاختيارية تشغيل مهام PLC مصغّر على البوابة. ويمكن النظر في هذه الميزة لأعمال المعالجة الأولية البسيطة، أو المنطق المحلي، أو تنظيم البيانات. وقبل نقل تسلسل التشغيل الرئيسي للآلة إليها، يجب تقييم حدود الموارد، والسلوك عند حدوث عطل، وملكية البرمجيات، والأدوات المتاحة لفريق الصيانة. وإذا كانت السلامة الوظيفية مطلوبة، فيجب اختيار طراز مزوّد بمراقب سلامة مناسب أو بشبكة عليا آمنة بدلاً من BWU3852 القياسي، والتحقق من وظيفة السلامة كاملةً بصورة مستقلة.

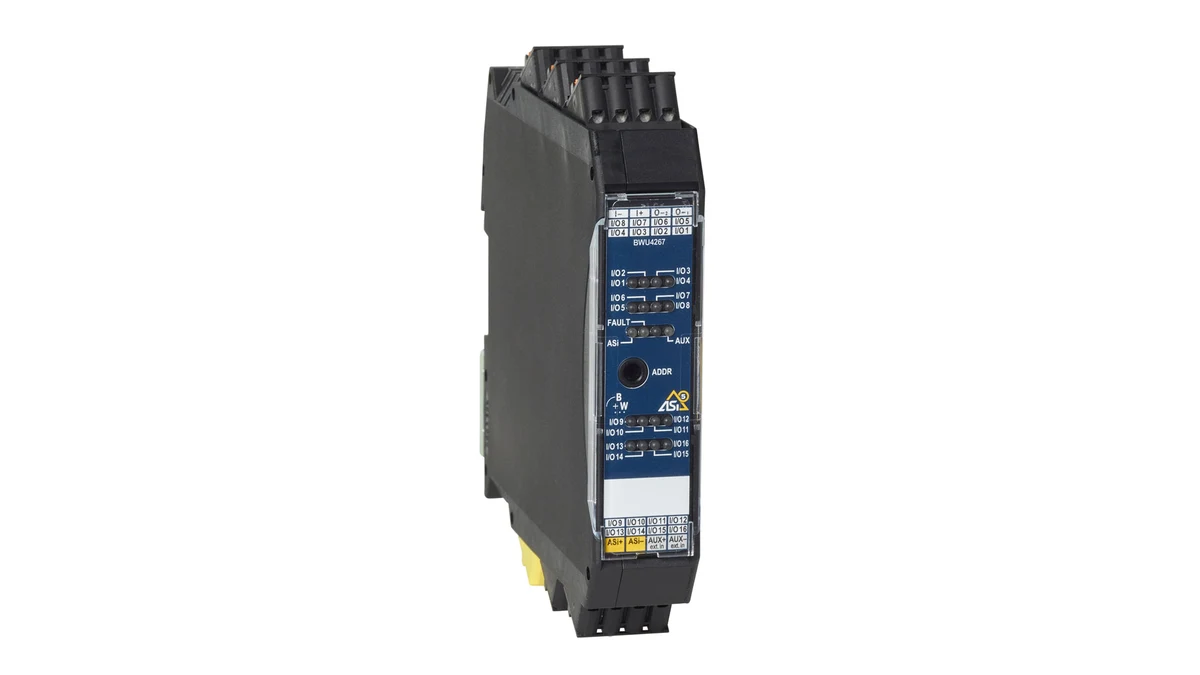

BWU4267: كثافة مرنة لوحدات I/O الرقمية داخل اللوحة

BWU4267، هو وحدة I/O ذاتية التكوين من نوع ASi-5 بدرجة حماية IP20 وأطراف توصيل بالدفع. وتتيح عائلة المنتجات تخصيص التوصيلات لمهام المستشعرات والمشغّلات بتوليفات مختلفة، مع إمكانية تحديد ترتيب ثابت للمداخل/المخارج عبر البرمجيات عند الحاجة. وتذكر ورقة البيانات الرسمية، تبعاً للتكوين، ما يصل إلى 16 مدخلاً رقمياً وما يصل إلى 16 مخرجاً رقمياً إلكترونياً، وعنوان ASi-5 واحداً، وبايتين من بيانات عملية ASi. ولا تعني عبارة «16 مدخلاً و16 مخرجاً» هنا أن جميع القنوات تؤدي الوظيفتين في الوقت نفسه؛ بل يُحدَّد التوزيع الفعلي للقنوات وفق التكوين المختار.

تُغذّى المستشعرات والمشغّلات عبر AUX. ويخضع تيار المخارج وإجمالي تغذية المستشعرات لحدود تعتمد على درجة الحرارة المحيطة. فعلى سبيل المثال، تحدّد ورقة البيانات حدوداً منفصلة لكل مخرج ولمجموعات من أربع قنوات، وتذكر شروطاً للاستخدام فوق +55 °C، مثل المسافة عن الأجهزة المجاورة. لذلك، لا تكفي مقارنة قيمة التيار الإجمالية فقط. بل يجب التحقق بناءً على توزيع الأحمال على مجموعات القنوات، وتزامن تشغيلها، ودرجة الحرارة الفعلية داخل اللوحة.

تُنشر أبعاد الوحدة البالغة 22,5 × 99 × 114 mm دون أطراف التوصيل. ومن الخطأ تحديد عمق اللوحة استناداً إلى أبعاد الهيكل وحدها، دون احتساب حيّز انحناء الكابلات وحركة أطراف التوصيل القابلة للفصل. وتدعم مؤشرات LED تشخيص ASi وAUX وحالة القنوات والقصر الكهربائي والحمل الزائد. ويجب أن تعرض تعليمات الصيانة معنى كل مؤشر LED، واتجاه القناة المكوّن، وعنوانها في PLC معاً؛ وإلا فقد تتحول مرونة التكوين الذاتي إلى مصدر التباس في الموقع.

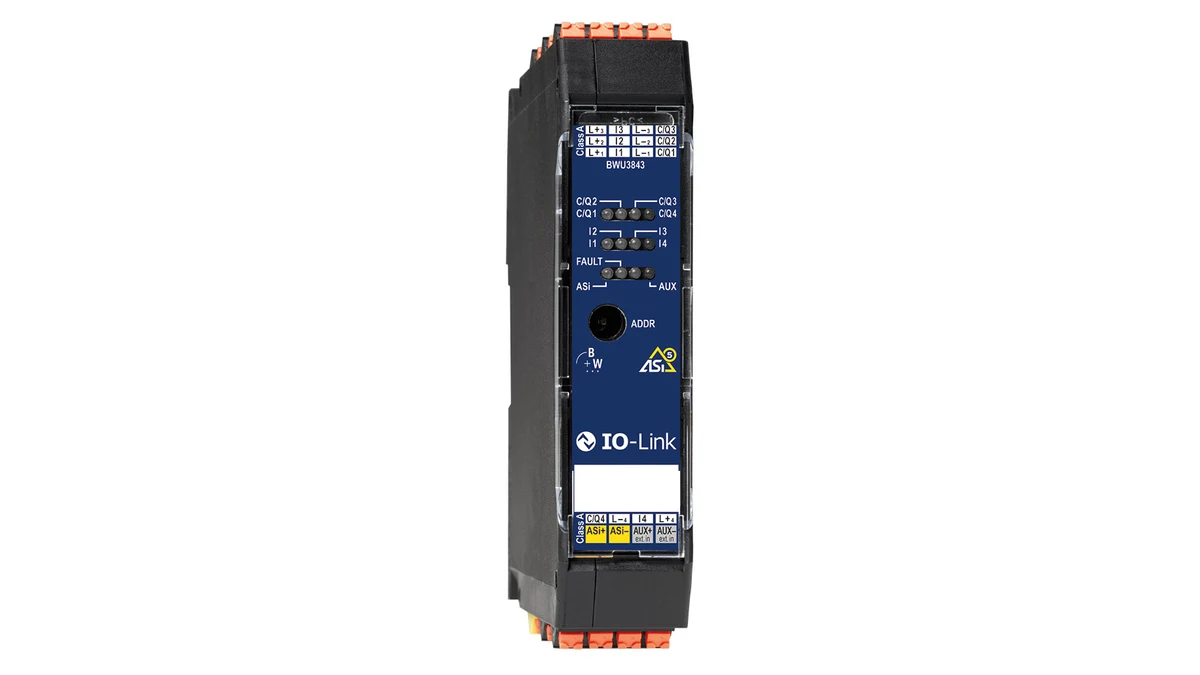

BWU3843: نقل بيانات IO-Link عبر ASi-5

BWU3843، يربط وظيفة وحدة IO-Link رئيسية مدمجة بأربعة منافذ بشبكة ASi-5 ضمن هيكل IP20. وتذكر الوثيقة الرسمية إمكانية تكوين المنافذ وفق متطلبات توصيل الفئة A أو الفئة B، ومعدلات البيانات COM1/COM2/COM3، ودعم IO-Link 1.1، وإتاحة ما يصل إلى 32 بايت من بيانات العملية مع بايت واحد من PQI لكل منفذ. ويُحدَّد حجم بيانات عملية ASi للوحدة بـ 16 بايت، وتؤكد ورقة البيانات تحديداً أن سعة نقل البيانات هذه تعتمد على ملف تعريف ASi-5 المختار. ولا ينبغي افتراض أن جميع بيانات المعلمات والتشخيص لجهاز IO-Link ستتسع تلقائياً ضمن مساحة البيانات الدورية في PLC.

الجهد الاسمي لتغذية AUX هو 24 V. وتُذكر قيم تبلغ 500 mA لكل منفذ و2 A إجمالاً حتى +40 °C، مع تطبيق خفض عند درجات الحرارة الأعلى. ويجب دراسة متطلبات التغذية الإضافية للمشغّلات والعزل الجلفاني لجهاز من الفئة B، إلى جانب تخصيص أطراف التوصيل. فاختيار الفئة B للمنفذ في البرمجيات وحده لا يوفّر طاقة كافية لحمل مرتفع التيار. ويجب أيضاً تعريف استخدام خط C/Q بوصفه IO-Link أو مدخلاً رقمياً أو مخرجاً رقمياً بصورة متطابقة في معلمات الجهاز والمخطط الكهربائي.

طابق عائلة الوحدات مع وظيفة الإشارة

العنوان وملف تعريف البيانات وتعريف الجهاز

عند إنشاء شبكة ASi، يجب أن يكون جدول العناوين جزءاً لا يتجزأ من التصميم الكهربائي. ويُسجَّل الموقع الفعلي، ووسم الجهاز، ورقم المنتج، وعنوان ASi، وملف التعريف، ودائرة البوابة، ومساحة بيانات PLC في الصف نفسه. وعلى الرغم من قدرة البوابة على اكتشاف العناوين المكررة عند تخصيص العناوين باستخدام جهاز التشغيل الأولي، فإن اتباع عملية تخصيص منضبطة قبل وقوع الخطأ أكثر أماناً. وضمن استراتيجية الوحدات الاحتياطية، يجب اختبار سلوك العنونة التلقائية للجهاز غير المعيّن له عنوان، وكيفية نقل التكوين السابق إليه.

عند التكامل مع الشبكة العليا، يجب استخدام أحدث ملف GSDML أو EDS أو ملف تعريف الجهاز ذي الصلة الصادر عن الشركة المصنّعة. ويجب إدراج الملف في أرشيف المشروع، وتوثيق إصداره، ومطابقته مع ترتيب الوحدات في برنامج هندسة PLC. وعند تغيير ملف تعريف ASi-5، قد يتغيّر ليس فقط جانب العُقدة، بل أيضاً كتالوج عتاد البوابة وربط بيانات PLC. ولا تثبت الحالة الخضراء في شاشة التكوين وحدها أن المخرج الفعلي موصول بالحمل الصحيح أو أنه يحقق سلوك السلامة الصحيح.

ميزانية الطاقة والكابلات ليست منفصلة عن الاتصالات

رغم أن كابل ASi ينقل الطاقة إلى جانب البيانات، فلا يلزم تغذية كل حمل من الخط نفسه. يمكن تغذية المستشعرات من ASi أو AUX، بينما يمكن تغذية المشغّلات من خط مساعد منفصل بحسب طراز المنتج. وإلى جانب التيار الإجمالي، يجب حساب هبوط الجهد، والمخارج التي تعمل بالتزامن، وتيار الاندفاع عند توصيل الطاقة، ودرجة الحرارة المحيطة، والحماية من القصر. وإمكانية تغذية الدائرتين في بوابة ذات وحدتي تحكم رئيسيتين من مصدر واحد لا تعني بالضرورة وجوب دمجهما من حيث المخاطر الكهربائية ونطاق التوقف.

عند استخدام AUX ذي التبديل الآمن السلبي، يجب التحقق من ملاءمة الوحدة المختارة لهذه البنية بالرجوع إلى ورقة البيانات الكاملة. فقد يخضع إصداران مختلفان للتوصيل من العائلة نفسها لشروط مختلفة لاستبعاد الأعطال. وفي حسابات السلامة الوظيفية، لا يعادل فصل الطاقة عن مخرج قياسي الحصول على مخرج آمن؛ بل يجب تقييم مسار الطاقة بالكامل، والكونتاكتور أو مدخل وحدة القيادة، والتغذية الراجعة، والتغطية التشخيصية.

التشغيل الأولي واختبار القبول

1. مراجعة الوثائق: طابق رقم المنتج الكامل للبوابة والوحدات مع ورقة البيانات المحدّثة وملف تعريف الجهاز والشهادات الخاصة به.
2. الفحص مع فصل الطاقة: تحقق من قطبية ASi/AUX، والتدريع والتأريض، وإحكام أطراف التوصيل، وملصق العنوان، وقواعد الفصل داخل لوحة التحكم.
3. توصيل الطاقة لكل دائرة على حدة: سجّل الجهود دون حمل وتحت الحمل، وقراءة قياس التيار في البوابة، وسلوك الحماية من القصر.
4. التحقق من العقد: طابق كل عنوان مع المستشعر أو المشغّل الفعلي، واحداً تلو الآخر؛ واختبر بتّات المداخل والمخارج والتشخيص بفرض حالاتها.
5. اختبار الشبكة العليا: اختبر خريطة بيانات PLC، وإعادة الاتصال، وفصل طاقة البوابة وإعادتها، والاستعادة من نسخة احتياطية للتكوين.
6. اختبار الحمل: راقب زمن دورة ASi، وحداثة بيانات العملية، وعدّادات الأخطاء، ودرجة حرارة لوحة التحكم أثناء دورة التشغيل الأعلى حملاً.
7. سيناريو الصيانة: تحقق من نص الإنذار وخطوة التدخل في حالات إزالة وحدة، أو وجود عنوان غير صحيح، أو فقدان AUX، أو انقطاع الاتصال.

الأمن السيبراني وحدود الوصول عن بُعد

تُعد OPC UA وREST API وخادم الويب أدوات قيّمة للصيانة وجمع البيانات؛ لكنها تمثل أيضاً واجهات شبكية يجب إدارتها. يجب عدم توصيل البوابة عشوائياً بشبكة التحكم أو شبكة المؤسسة أو اتصال الإنترنت. ويجب تعطيل الخدمات غير اللازمة، واستخدام خيارات المصادقة والشهادات المدعومة، وتقييد الوصول بسياسة جدار الحماية وVLAN. كما يجب متابعة أحدث نشرات الأمان وإصدارات البرامج الثابتة الصادرة عن الشركة المصنّعة طوال دورة الحياة التشغيلية.

إن فصل الطبقة الميدانية ASi عن Ethernet لا يجعل البوابة في الشبكة العليا غير مرئية أو خالية من المخاطر. إذا احتوى ملف النسخة الاحتياطية على معلومات حساسة، مثل كلمات المرور والشهادات وعناوين الشبكة، فيجب تخزينه مع ضبط صلاحيات الوصول. ويجب فتح اتصال الخدمة عن بُعد عند الحاجة فقط، ضمن إجراء موثّق ومحدد المدة. ولا تحل هذه التدابير محل سلامة الآلة؛ فالأمن السيبراني والسلامة الوظيفية مجالان تؤثر مخاطرهما بعضها في بعض، لكن كلاً منهما يتطلب تحققاً مستقلاً.

بيانات المشروع اللازمة لإعداد عرض السعر

• بروتوكول PLC، وبروتوكول السلامة، ووحدة التحكم الحالية، وإصدار البرنامج الهندسي
• أعداد عقد ASi-3 وASi-5، واختيار دائرة واحدة أو دائرتين، والطوبولوجيا الفيزيائية
• قائمة المداخل والمخارج الرقمية والتناظرية، وIO-Link، والعدّادات، ووحدات القيادة، وI/O الآمنة
• حجم بيانات العملية والتشخيص لكل جهاز، وزمن الدورة المطلوب
• ميزانيات القدرة لـ ASi وAUX، وأطوال الكابلات، وهبوط الجهد، وترتيبات الحماية
• بيئة لوحة التحكم/الموقع الميداني، ودرجة الحرارة، والتكاثف، ودرجة الحماية IP، والاهتزاز، وأبعاد التركيب
• المتطلبات المتعلقة بـ OPC UA وREST API والتشخيص عبر الويب وسجل البيانات التاريخي والوصول عن بُعد
• قطع الغيار، والعنونة التلقائية، والنسخ الاحتياطي للتكوين، وطريقة اختبار القبول

تقيّم Oskon بنية Bihl+Wiedemann AS-Interface بصورة متكاملة، بدءاً من الإشارة الميدانية وصولاً إلى خريطة بيانات الشبكة العليا، قبل اختيار رمز المنتج. والمنتجات الواردة هنا أمثلة محددة من مجموعة المنتجات الحالية، وليست حلولاً تلقائية لكل تطبيق. ويجب تأكيد الملاءمة النهائية بالاستناد إلى الوثيقة الفنية السارية لرقم المنتج الكامل المختار في تاريخ عرض السعر، والاعتمادات الخاصة بالدولة، وتوافق البرامج، وظروف الحمل الفعلية.
