لا تتحدد موثوقية لوحة كهربائية أو لوحة أتمتة بجودة الأجهزة الموجودة داخلها وحدها. فالمغيّرات ومزوّدات الطاقة والكونتاكتورات ومعدات PLC والمكوّنات الإلكترونية الأخرى تولّد حرارة أثناء التشغيل؛ كما يؤثر الغبار والرطوبة ورذاذ الزيت في الهواء المحيط على الظروف داخل اللوحة. وعندما تتجاوز درجة الحرارة الداخلية نطاق التشغيل المسموح به للأجهزة، تزداد مخاطر التوقف غير المخطط له، وتقصير العمر التشغيلي، وعدم استقرار التشغيل. وتجمع مجموعة حلول التحكم المناخي من Tempa Pano بين مكيّفات اللوحات TCY ومجموعات المراوح والفلاتر ضمن فئة منتجات واحدة لإدارة هذا الحمل.
بدلاً من الاكتفاء بإدراج المنتجات باعتبارها «مكيّفات» أو «مراوح»، يوضح دليل الكتالوج هذا بيانات المشروع اللازمة لاختيار الحل المناسب. وهو يميّز بين البيئات الملوثة أو الحارة التي تتطلب تبريداً بدائرة مغلقة، والتطبيقات التي يكفيها الهواء المحيط المرشَّح. وتُقيَّم أبعاد اللوحة، وإجمالي الفقد الحراري، ودرجة الحرارة الداخلية المستهدفة، والبيئة الخارجية، وفئة الحماية، وظروف الصيانة معاً. وبذلك تصبح معدات التحكم المناخي جزءاً قابلاً للقياس من تصميم اللوحة، لا مجرد ملحق يُضاف لاحقاً.
ابدأ اختيار حل التحكم المناخي من البيئة المحيطة
القرار الأول هو تحديد مدى ملاءمة إدخال الهواء الخارجي إلى داخل اللوحة. فإذا كانت درجة الحرارة المحيطة أقل من درجة الحرارة الداخلية المستهدفة، وكان الهواء نظيفاً بما يكفي، وأمكن إجراء صيانة منتظمة للفلاتر، فقد يكون نظام المراوح والفلاتر حلاً اقتصادياً وبسيطاً. تُدخل المروحة الهواء الأبرد من الجزء السفلي، بينما يساعد فلتر الخروج في الجهة المقابلة على تصريف الهواء الساخن. ويُحسب معدل تدفق الهواء ليس وفق حجم اللوحة فقط، بل أيضاً وفق الحمل الحراري المستمر المتولد داخلها وفرق درجات الحرارة المسموح به.
إذا كانت البيئة الخارجية شديدة الحرارة، أو تحتوي على كثافة عالية من الغبار أو الهباء الزيتي، أو كان يلزم عزل هواء اللوحة الداخلي عن البيئة المحيطة، فيكون مكيّف اللوحات ذو الدائرة المغلقة هو الخيار الأبرز. تمثل سلسلة TCY حلاً لنقل الحرارة إلى الخارج دون خلط دائرتَي الهواء الداخلية والخارجية للوحة. وعند الاختيار، لا تُراجع قدرة التبريد وحدها، بل تُراجع أيضاً حرية وصول الهواء إلى جهة المكثّف، وفتحة التركيب، والتغذية الكهربائية، وقدرة الباب على تحمّل الوزن، وتصريف مياه التكاثف.

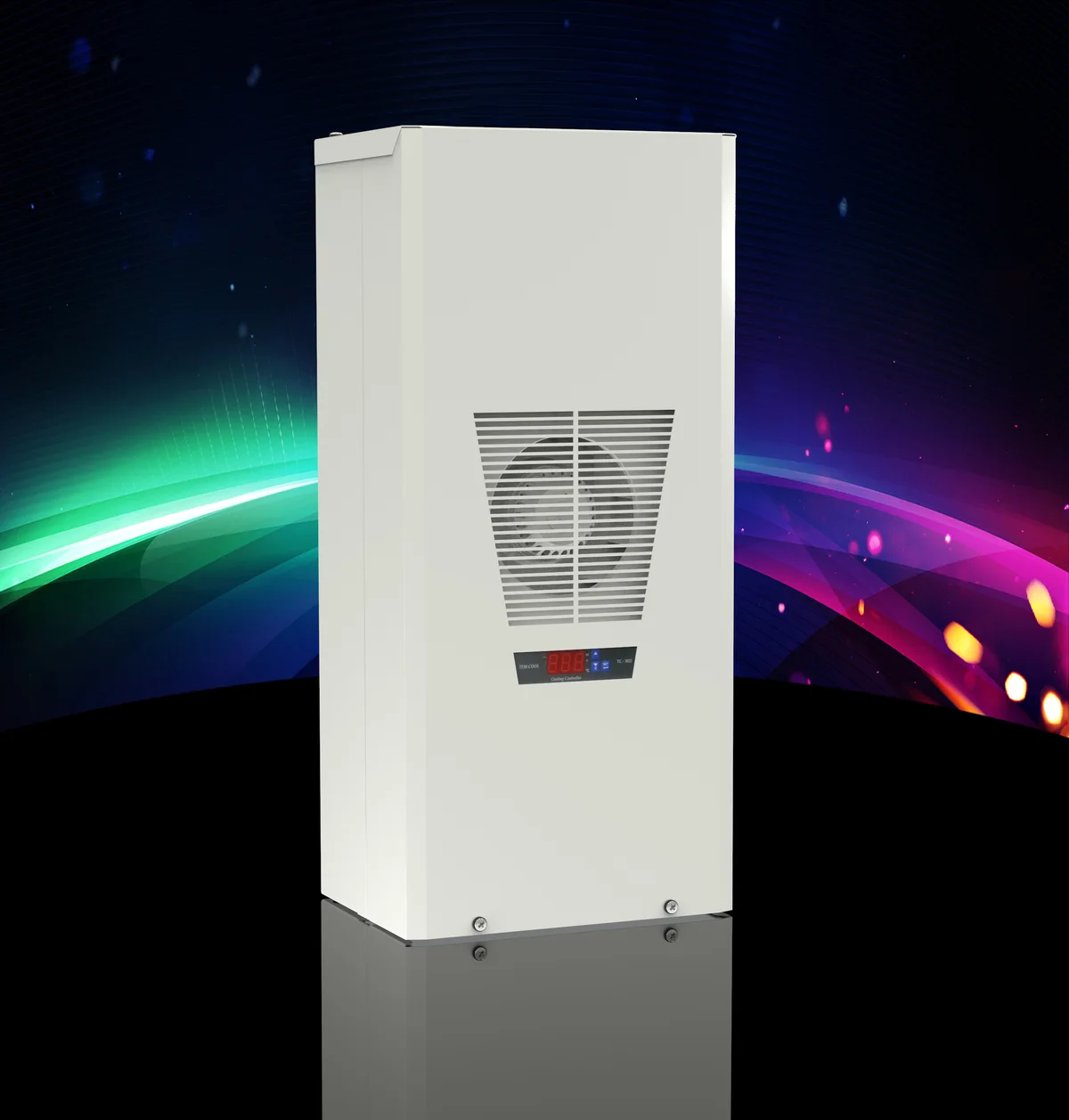

الخصائص الإنشائية لسلسلة TCY
تذكر صفحة منتجات TCY الرسمية لدى Tempa Pano أن الهيكل مصنوع من فولاذ بسماكة 1,2 mm، وأن صفيحة التركيب المجلفنة بسماكة 1,5 mm. ويُحدَّد تشطيب السطح الخارجي بطلاء إلكتروستاتيكي RAL 7035. ولتشكيل وحدة متينة ضمن بيئة اللوحة، تكتسب بنية الهيكل وسطح التثبيت وترتيب حشيات الإحكام أهمية مشتركة. وإذا كان مخططاً تركيب الوحدة على باب اللوحة أو سطحها الجانبي، فيجب التحقق خلال مرحلة المشروع من صلابة الصفائح المعدنية، ومركز الثقل، والحمل على المفصلات، وتأثير الاهتزاز.
تُحدَّد درجة الحماية في منتجات TCY لكل جانب من الجهاز على حدة: IP54 لجهة اللوحة وIP34 لجهة البيئة المحيطة؛ مع الإشارة إلى TS 3033 وEN 60529 كمرجع لكلتا القيمتين. ولأن فتحة التركيب وحشية الإحكام وطريقة التركيب تؤثر مباشرة في الحماية النهائية للوحة، فلا ينبغي اختزال الاختيار في عبارة «جهاز بدرجة حماية IP54». يجب أن يكون سطح التركيب مستوياً، وأن تنضغط حشية الإحكام بالكامل، وأن تُحكم مداخل الكابلات على نحو مناسب. ففئة الحماية الأصلية للوحة لا تعادل بالضرورة درجة حماية النظام النهائي بعد تركيب جهاز التحكم المناخي. ويجب إزالة نتوءات القطع، وحماية الأسطح المعدنية المكشوفة من التآكل، وتنفيذ التركيب وفق أحدث قالب معتمد من المصنّع.
يساعد نظام التحكم الرقمي في TCY على ضبط درجة الحرارة المستهدفة ومراقبة حالة التشغيل. وتتيح نقطة التلامس القابلة للبرمجة للباب أو الإنذار نقل بيانات التحكم المناخي إلى نظام أتمتة اللوحة. ويمكن توصيل نقطة التلامس هذه بمدخل PLC، أو دائرة تنبيه، أو بنية تحتية للمراقبة عن بُعد. ويجب تحديد منطق الإنذار بوضوح في المشروع، وبيان كيفية عرض أحداث مثل ارتفاع درجة الحرارة أو فتح الباب أو عطل الجهاز على المشغّل، وتحديد الحالات التي يبدأ فيها الإيقاف المتحكَّم فيه.
فئات القدرات والمرونة ضمن فتحة التركيب نفسها
يسرد كتالوج Tempa الحالي سبع فئات من المنتجات، هي TCY0500 وTCY0700 وTCY0900 وTCY1500 وTCY2000 وTCY3000 وTCY4000. وتبلغ قيم التبريد الواردة في الكتالوج عند درجة حرارة داخل اللوحة 35°C ودرجة حرارة محيطة 35°C، على التوالي، 500 و700 و900 و1500 و2000 و3200 و4350 W. وتمثل هذه الأرقام بيانات أولية لمقارنة فئات القدرات المختلفة؛ ولا ينبغي اعتبارها وحدها قيماً للاختيار تضمن الأداء الميداني. يجب تقييم قدرة التبريد وفق درجات الحرارة داخل اللوحة وخارجها، ونقطة التشغيل، وأحدث منحنيات القدرة. كما يجب اعتماد أحدث البيانات الكهربائية الصادرة عن المصنّع عند الاختيار النهائي للمنتج.
يُعد توفير خيارَي قدرة لفتحة التركيب نفسها ضمن السلسلة ميزة مهمة لتوحيد التصميم الميكانيكي في المشاريع التي تتغير فيها المتطلبات الحرارية. ويمكن استخدام فتحة موحّدة ضمن عائلة الهياكل نفسها أو وحدات الماكينات المتكررة؛ لكن الانتقال إلى قدرة أعلى لا يُقرَّر بناءً على التوافق المادي وحده. بل تُراجع مجدداً قدرة التغذية، والمصهر، ومساحة مقطع الكابل، وخصائص بدء التشغيل، والوزن، ودوران الهواء الخارجي. ويسهّل اعتماد فتحة تركيب موحّدة تخطيط قطع الغيار والتعديلات، لكنه لا يحل محل التحقق الهندسي.
| فئة الحلول | الظروف النموذجية المناسبة | العناصر المطلوب التحقق منها في المشروع |
|---|---|---|
| مكيّف اللوحات TCY | البيئة الخارجية حارة أو ملوثة، أو يلزم عزل هواء اللوحة الداخلي عن البيئة المحيطة | الحمل الحراري، ونقطة التشغيل، وفتحة التركيب، والتغذية، والتكاثف، والإنذار |
| طقم المروحة والفلتر | درجة حرارة الهواء الخارجي أقل من درجة الحرارة الداخلية المستهدفة، والهواء المحيط مناسب للترشيح | معدل التدفق المطلوب، وموضعا الدخول والخروج، وفئة الفلتر، وفقد الضغط، والفاصل الزمني للصيانة |
| التهوية الطبيعية فقط | حمل حراري منخفض جداً وظروف محيطة ملائمة | الحمل الحراري الطبيعي، ومساحة فتحات التهوية، ومستوى الحماية، والتحقق من درجة الحرارة |
التباعد الواسع بين الزعانف وصيانة جهة الهواء الخارجي
يُعد التباعد الواسع بين الزعانف من الخصائص التي تبرزها معلومات منتجات TCY من حيث الصيانة ومرور الهواء. فقد يؤدي تراكم الغبار على سطح المكثّف إلى تقليل انتقال الحرارة ومعدل تدفق الهواء، وبالتالي خفض أداء التبريد. وعلى الرغم من أن زيادة المسافة بين الزعانف تساعد على تأخير تأثير الاتساخ، فإنها لا تلغي الحاجة إلى التنظيف. ويجب تحديد وتيرة الصيانة بحسب حمل الغبار في المنشأة، بالاستناد إلى الفحص البصري أو فرق الضغط أو مراقبة الأداء.
يساعد فلتر الغبار الاختياري المتاح للمروحة الخارجية على حماية جهة المكثّف في بيئات المنشآت الملوثة. ولأن إضافة الفلتر قد تسبب فقداً في الضغط ضمن مسار الهواء، فلا يكفي مجرد تركيبه؛ بل يجب تقييمه مع الخيار الذي يقدمه المصنّع وتعليمات صيانته. فالفلتر المسدود لا يوفر حماية أفضل من الفلتر النظيف: إذ يقلل معدل تدفق الهواء، ويزيد مدة تشغيل الضاغط، وقد يرفع خطر ارتفاع درجة الحرارة. ويجب أن تحدد خطة الصيانة بوضوح فحص الفلتر، ومعايير تنظيفه أو استبداله، والفريق المسؤول.
تصريف مياه التكاثف وإدارة المياه
قد يحدث تكاثف عند تبريد الهواء الرطب داخل اللوحة. ويوفر تصريف مياه التكاثف المذكور لسلسلة TCY مدخلاً تصميمياً لإزالة المياه المتكوّنة بطريقة متحكَّم فيها. ويجب توجيه خط التصريف بانحدار مستمر إلى الأسفل، بحيث لا يتعرض للانضغاط ولا يتسبب في ضغط عكسي. ويجب ألا يفرغ طرف الخرطوم المياه على قاعدة اللوحة أو التوصيلات الكهربائية أو ممرات المشاة؛ بل يجب توصيله بنقطة تصريف مناسبة في المنشأة.
يؤدي إبقاء الأبواب مفتوحة لفترات طويلة إلى دخول الهواء الخارجي الحار والرطب إلى اللوحة، وقد ينتج المكيّف مزيداً من مياه التكاثف بعد إغلاق الباب. ويمكن دمج نقطة تلامس الباب القابلة للبرمجة في سيناريو التشغيل أو الإنذار لهذه الحالة. كما يجب فحص مداخل الكابلات وحشيات الأغطية والفتحات غير المستخدمة في اللوحة. فوحدة التحكم المناخي لا تعوّض عن جلاند كابل معيب، أو حشية تالفة، أو فتحة مفتوحة في القاعدة تتسبب في دخول المياه.

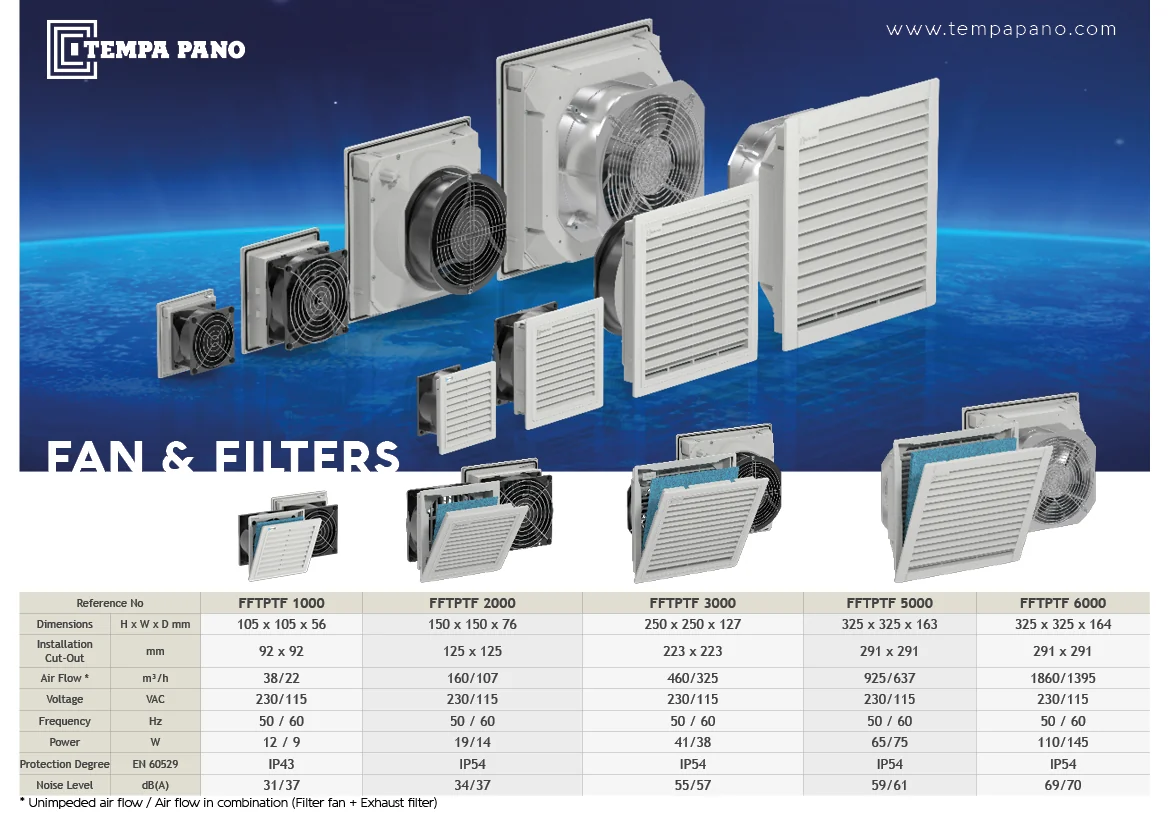

صمّم مسار الهواء بصورة صحيحة في نظام المراوح والفلاتر
في تطبيقات المراوح والفلاتر، لا تقل أهمية التوزيع عن قيمة معدل التدفق الواردة في الكتالوج. عادةً ما يوضع مدخل الهواء البارد في الجزء السفلي من اللوحة، وفلتر الخروج في الجزء العلوي المقابل، لتشكيل مسار تدفق قطري. ويجب أن تقع المغيّرات أو عناصر القدرة المولّدة للحرارة على هذا المسار، وألا تعيق مجاري الكابلات وصفائح التركيب مرور الهواء. وإذا تقارب المدخل والمخرج أكثر من اللازم، يسلك الهواء مساراً مختصراً بينهما، وتتكوّن جيوب هواء ساخن في المناطق البعيدة من اللوحة.
مع احتجاز عنصر الفلترة للغبار، يزداد فقد الضغط وينخفض معدل تدفق الهواء الفعلي. لذلك يجب ألا يعتمد الاختيار بصورة عمياء على القيمة الاسمية في حالة الفلتر النظيف. وينبغي ترك هامش للاتساخ المتوقع، ومقاومة فلتر الخروج، والعوائق داخل اللوحة. ويجب وضع علامات ميدانية توضح اتجاه المروحة وموضع الفلتر، مع توفير مساحة خدمة أمامه للاستبدال. ويمكن للتشغيل المتحكَّم فيه بثرموستات أن يقلل دوران المروحة المستمر دون حاجة؛ أما قيمة العتبة فتُحدَّد وفق حدود المكوّن الأكثر حساسية داخل اللوحة.
متى يُنظر في استخدام غطاء خارجي من الفولاذ المقاوم للصدأ؟
يُعد الغطاء الخارجي الاختياري من الفولاذ المقاوم للصدأ المذكور لسلسلة TCY خياراً يمكن تقييمه في المناطق المعرضة للغسيل أو الرطوبة أو مخاطر التآكل. ولا يعني هذا الخيار أن الوحدة بأكملها ملائمة تلقائياً لكل مادة كيميائية أو لكل فئة من البيئات الخارجية. ويجب مقارنة المواد التي تتعرض لها الوحدة، وطريقة التنظيف، والملوحة، وتأثير UV، ودرجة الحرارة، مع أحدث بيان ملاءمة صادر عن المصنّع. وإذا كانت مواد هيكل اللوحة وعناصر التثبيت وكسوة المكيّف مختلفة، فتُراجع أيضاً تفاصيل التآكل الجلفاني والإحكام.
البيانات الميدانية المطلوبة للحساب الحراري
يبدأ الاختيار السليم بقيم فقد القدرة للأجهزة داخل اللوحة. وتُجمع الفواقد الحرارية أثناء التشغيل للمغيّر ومزوّد الطاقة والمحوّل والكونتاكتور والمكوّنات الأخرى. ويؤثر عرض اللوحة وارتفاعها وعمقها ومادتها وأسطحها الحرة في انتقال الحرارة الطبيعي. كما تُدرج في الحساب أعلى درجة حرارة خارجية، والحمل الحراري الشمسي، وترتيب اللوحات المتجاورة، ودرجة الحرارة الداخلية المستهدفة. ويمكن مراعاة دورة التشغيل للمعدات التي تعمل بصورة متقطعة؛ لكن يجب عدم إغفال سيناريو الإنتاج الحرج.
تمثل نتيجة الحساب نقطة البداية لتحديد فئة المنتج. ويجب أن يتحقق مستشعر درجة الحرارة المثبّت داخل اللوحة من قيم التشغيل الفعلية أثناء التشغيل الأولي. وينبغي ألا يوضع المستشعر مباشرة في تيار الهواء البارد أو على سطح مكوّن ساخن واحد؛ بل يجب أن يقيس درجة الحرارة في نقطة تمثل الحالة العامة. ويُختبر إنذار ارتفاع درجة الحرارة، وكذلك الإيقاف المتحكَّم فيه للماكينة عند الحاجة. ويساعد تسجيل اتجاهات القياس في مواسم وأحمال إنتاج مختلفة على اكتشاف انسداد الفلتر أو تراجع القدرة قبل حدوث عطل.
قائمة التحقق من مرحلة المشروع إلى التشغيل الأولي
- احسب إجمالي الفقد الحراري والفقد المتزامن داخل اللوحة بالاستناد إلى بيانات الأجهزة.
- حدّد أعلى درجة حرارة خارجية، ودرجة الحرارة الداخلية المستهدفة، والرطوبة، والغبار، وظروف الغسيل.
- اختر بين المكيّف ذي الدائرة المغلقة ونظام المراوح والفلاتر وفق ملاءمة الهواء المحيط.
- تحقق من فتحة التركيب، وقدرة الباب أو السطح الجانبي على تحمّل الوزن، وخلوص الصيانة.
- أدرج التغذية الكهربائية، وجهاز الحماية، ونقطة تلامس الإنذار، وسيناريو الأتمتة في المشروع.
- وجّه خط مياه التكاثف إلى مصرف آمن، وأبقِ الوصول إلى الفلتر والمكثّف متاحاً للصيانة.
- اختبر وسجّل درجة الحرارة، واتجاه الهواء، ووظائف الإنذار ونقطة تلامس الباب أثناء التشغيل الأولي.
حل متكامل للتحكم المناخي في اللوحات مع Oskon
تتعامل Oskon مع اختيار نظام التحكم المناخي باعتباره متطلباً لاستمرارية نظام الأتمتة، لا بنداً لملحق مستقل عن تصنيع اللوحة. وتُدرس بيئة الموقع وسيناريو التشغيل، وتُحدَّد المتطلبات الحرارية وفق فواقد الأجهزة، وهندسة اللوحة، ودرجة الحرارة المستهدفة. ويُختار من عائلة Tempa TCY أو من حلول المراوح والفلاتر بحسب ظروف التشغيل المناسبة. وتُدمج فتحة التركيب الميكانيكية، ومسارات الكابلات، وتصريف مياه التكاثف، وتدفق الهواء في تخطيط اللوحة.
خلال مرحلة التشغيل الأولي، تُراجع إعدادات التحكم الرقمي، ونقطة تلامس الإنذار أو الباب، واتجاهات المراوح، ودرجة حرارة اللوحة الفعلية. وتُسلَّم إلى فريق التشغيل خطة صيانة تشمل الفاصل الزمني لتنظيف الفلتر، وفحص المكثّف، وفحص خط مياه التكاثف، والخطوات الواجب اتباعها عند صدور إنذار. ولإعداد عرض السعر، تساعد مشاركة أبعاد اللوحة، وصور توزيع المكوّنات، وقائمة الأجهزة وقيم فقد القدرة، ونطاق درجات الحرارة المحيطة، وظروف الرطوبة والغبار، والتغذية المتاحة، وفئة الحماية المستهدفة على تسريع الاختيار.
المصادر الرسمية للمنتجات: هذا الدليل من Tempa Pano مجموعة منتجات التحكم المناخي Tem-Cool, سلسلة TCY, المراوح والفلاتر بالإضافة إلى صفحات الوثيقة الفنية لـ TCY باللغة التركية أُعدّ استناداً إليها. كما تم التحقق من طرازات TCY الحالية وسعاتها ودرجات الحماية على جانب الخزانة/البيئة المحيطة بالرجوع أيضاً إلى جداول Tempa Catalogue 10 للتحقق من هذه القيم. يجب إعادة التحقق من السعة والقيم الكهربائية ودرجات الحماية والخيارات قبل الطلب، بالرجوع إلى أحدث وثائق الشركة المصنّعة ووفقاً لنقطة التشغيل الخاصة بالمشروع.
