نظام RFID الصناعي يتجاوز مجرد قراءة وسم عن بُعد: إذ تُصمَّم تقنية الاتصال اللاسلكي المناسبة والقارئ والهوائي والمرسل المستجيب ووحدة الاتصال وبرنامج التحكم ونموذج البيانات معاً. ضمن مجموعة Siemens SIMATIC Ident، تتوجّه أنظمة SIMATIC RF200 وRF300 إلى تطبيقات التردد العالي، بينما يتوجّه SIMATIC RF600 إلى مهام UHF التي تتطلب مدى طويلاً وقراءة وسوم متعددة. وتربط وحدات الاتصال SIMATIC RF100C نقاط القراءة هذه بشبكة الأتمتة. وبدلاً من سرد المنتجات حسب عناوين الكتالوج، يوضّح هذا الدليل كيفية اختيار مكوّنات نقطة قراءة RFID بصورة موثوقة.
ممّ يتكوّن نظام RFID الصناعي؟
تصف وثيقة التطبيقات الحالية من Siemens السلسلة الأساسية بأنها تتكوّن من وحدة تحكم ووحدة اتصال وقارئ ومرسل مستجيب. ينشئ القارئ المجال الراديوي ويعالج البيانات الموجودة في الوسم. ويحمل المرسل المستجيب بيانات الهوية وبيانات المستخدم الاختيارية، ويُثبَّت على المنتج أو الحامل. وتربط وحدة الاتصال القارئ بشبكة المصنع، مثل PROFINET. أما PLC أو أي وحدة تحكم أخرى فتتولى أوامر القراءة/الكتابة والتوقيت وإدارة الأخطاء وربطها بتسلسل الإنتاج.

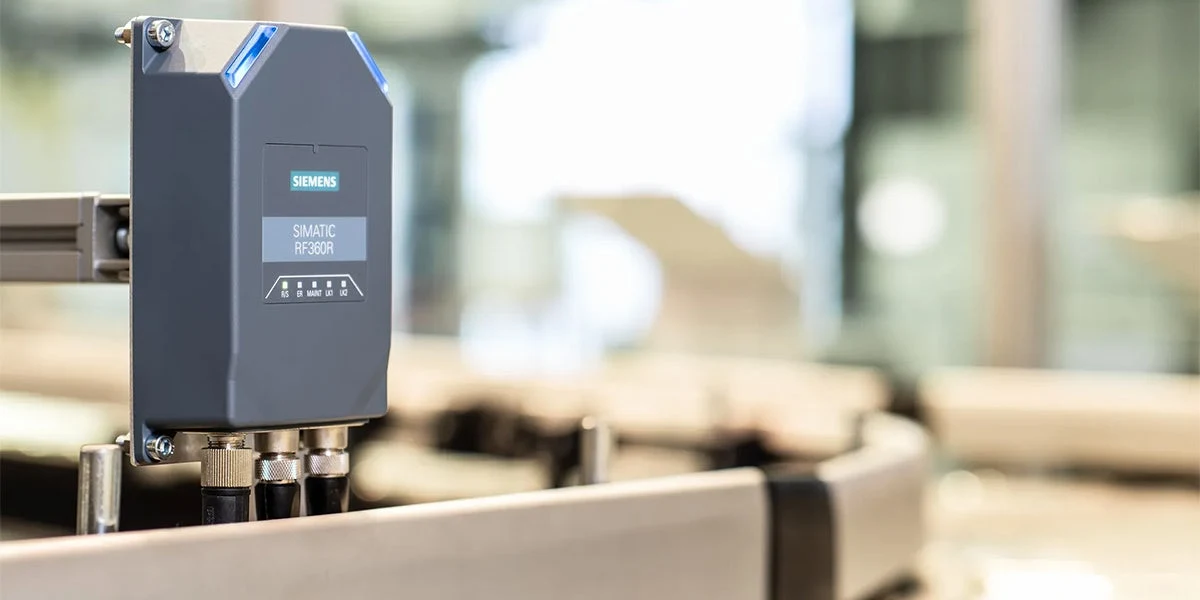

تدمج بعض القارئات الحالية وظيفة الاتصال داخل هيكلها. فعلى سبيل المثال، تعرض صفحة منتجات Siemens الجهاز SIMATIC RF360R بوصفه قارئ HF مدمجاً مزوّداً بوظائف PROFINET وOPC UA مدمجة. قد تقلّل هذه البنية الحاجة إلى وحدة اتصال منفصلة؛ لكن يظل من الضروري التحقّق من عدد المنافذ والتغذية الكهربائية والظروف البيئية وإصدار البرنامج. ولا تعني كلمة «مدمج» أن الجهاز ينشئ تلقائياً منطق التحكم أو نموذج بيانات النظام الأعلى.
أجب أولاً عن سؤال: HF أم UHF؟
لا يقتصر الفرق بين HF وUHF على قِصر المدى أو طوله. فهندسة المجال وحجم الوسم ومادة الجسم وعدد الوسوم المطلوب قراءتها في الوقت نفسه والضوابط الراديوية الخاصة بكل دولة تؤثر جميعها في الاختيار. قد يكون حل HF مناسباً لإنشاء مجال قراءة ضيق ومضبوط عند حامل الإنتاج، أو للتركيب بالقرب من الآلة، أو لتعريف القطع بشكل فردي. أما حل UHF فقد يوفّر مزايا في المساحات الأوسع، مثل بوابات الخدمات اللوجستية وممرات المستودعات والمنصات النقالة أو الكشف الجماعي عن أعداد كبيرة من الوسوم.
لا تُعدّ أي قيمة للمدى خاصية للقارئ وحده. فالقارئ/الهوائي والمرسل المستجيب واتجاه التركيب والسطح المعدني والسوائل ودرجة الحرارة ونقاط القراءة المجاورة والبيئة الكهرومغناطيسية تغيّر النتيجة الفعلية. وتبيّن وثائق أنظمة Siemens RF300 أيضاً أن مسافات التشغيل تعتمد على توليفة القارئ والمرسل المستجيب والظروف البيئية. لذلك، بدلاً من تقديم رقم واحد مثل «يقرأ لمسافة مترين» في مرحلة عرض السعر، ينبغي رسم الحدَّين الأدنى والأقصى لمنطقة القراءة المطلوبة، وتوثيق معيار قبول القراءات الإيجابية الكاذبة، وإجراء تجربة ميدانية.
| العائلة | المهمة الأساسية | حالة استخدام بارزة | ما يجب التحقّق منه في عرض السعر |
|---|---|---|---|
| SIMATIC RF200 | قراءة/كتابة HF بتصميم مدمج | التعريف داخل الآلة، مع بيانات محدودة ونقطة قراءة مضبوطة | واجهة القارئ والمرسل المستجيب وفق ISO 15693 والمسافة والظروف البيئية |
| SIMATIC RF300 | تعريف عالي الأداء بتقنية HF | نقل بيانات أسرع وخيارات ذاكرة أكبر وبيئات إنتاج قاسية | توافق القارئ مع المرسل المستجيب والذاكرة والسرعة وسماحية التركيب |
| SIMATIC RF600 | UHF ومدى طويل ووسوم متعددة | بوابات الخدمات اللوجستية والمنصات النقالة والسيور الناقلة والكشف الجماعي | النسخة الإقليمية للتردد ومجال الهوائي واتجاه الوسم والقراءات غير المرغوب فيها |
| SIMATIC RF100C | ربط القارئ بشبكة الأتمتة | ربط نقطة قراءة واحدة أو عدة نقاط قراءة بطبقتَي PLC وIT | توافق القارئ وعدد المنافذ والبروتوكول والبرنامج الثابت |
SIMATIC RF200 وRF300: تعريف مضبوط بتقنية HF بالقرب من الإنتاج
يستهدف SIMATIC RF200 مهام HF الأساسية والمتوسطة باستخدام قارئات مدمجة ومرسلات مستجيبة قائمة على ISO 15693. وتشمل مجموعة Siemens أيضاً خيارات IO-Link؛ وبذلك يمكن ربط القارئ المناسب بنظام الأتمتة عبر وحدة IO-Link master في تطبيقات الآلات البسيطة. ولا ينبغي افتراض أن جميع قارئات RF200 تتمتع بنمط الاتصال نفسه. يجب التحقّق من التفاصيل، مثل M12 أو IO-Link أو RS422 أو واجهة الشبكة المدمجة، بالرجوع إلى الطراز المحدّد.
يوفّر SIMATIC RF300 حلاً موسّعاً لأداء بيانات أعلى، وخيارات مرسلات مستجيبة بذاكرة كبيرة، وبيئات صناعية قاسية. وتزداد أهمية سعة الذاكرة عند الرغبة في حفظ وصفة التشغيل أو نتائج المعالجة أو بيانات الجودة على وسم حامل القطع. ومع ذلك، قد تؤدي قراءة كامل الذاكرة الكبيرة في كل دورة إلى إطالة زمن المحطة دون داعٍ. ينبغي تقسيم مساحة البيانات إلى هوية ثابتة، وكتلة صغيرة مطلوبة للعملية، وسجل تاريخي يُحفَظ في النظام الأعلى.
عند تصميم نقطة قراءة HF، تُحدَّد الأسطح المتقابلة للقارئ والمرسل المستجيب واتجاه المرور والسرعة والسماحيات الميكانيكية بينهما. فالوسم المضمّن في سطح معدني لا يعطي النتيجة نفسها التي يعطيها وسم مثبّت على حامل بلاستيكي. وتتوفّر ضمن مجموعة Siemens RF200/RF300 هياكل وفئات ملاءمة بيئية مختلفة؛ ويجب التحقّق من متطلبات درجات الحرارة المرتفعة والمواد الكيميائية والصدمات والغسل بالرجوع إلى الوثائق الفنية الكاملة للمنتج. ولا يضمن الهيكل ذو درجة الحماية العالية الحماية نفسها عند توصيل الكابل بشكل غير صحيح.

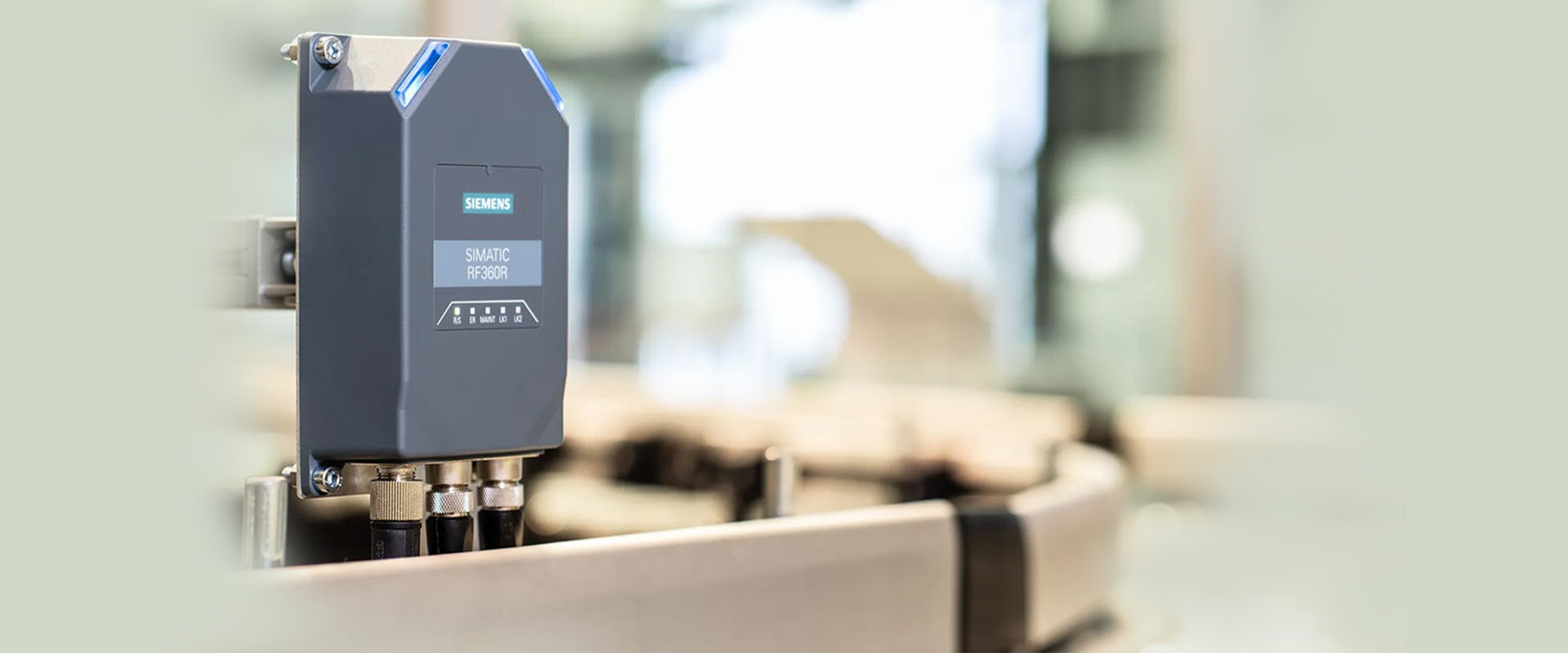

متى يبسّط RF360R بنية النظام؟
قد يقلّل RF360R الأجهزة الوسيطة داخل لوحة التحكم وعدد التوصيلات، لأنه يجمع القارئ ووحدة الاتصال في جهاز واحد. وتُعدّ إمكانية تقديم البيانات إلى نظام التحكم عبر PROFINET وإلى طبقة IT المناسبة عبر OPC UA مفيدة لجهتَين مختلفتَين مستهلكتَين للبيانات. ومع ذلك، يجب عدم إخضاع حركة بيانات التحكم وIT لسياسة الأمان نفسها دون تمييز. وينبغي تحديد الشهادات والمستخدمين وتقسيم الشبكة وصلاحيات الوصول إلى البيانات وإجراءات التحديث بوضوح. ولا يعني توفير الوصول عبر OPC UA إنشاء سياق البيانات وسجلات التتبّع تلقائياً.
SIMATIC RF600: تقنية UHF للخدمات اللوجستية والوسوم المتعددة

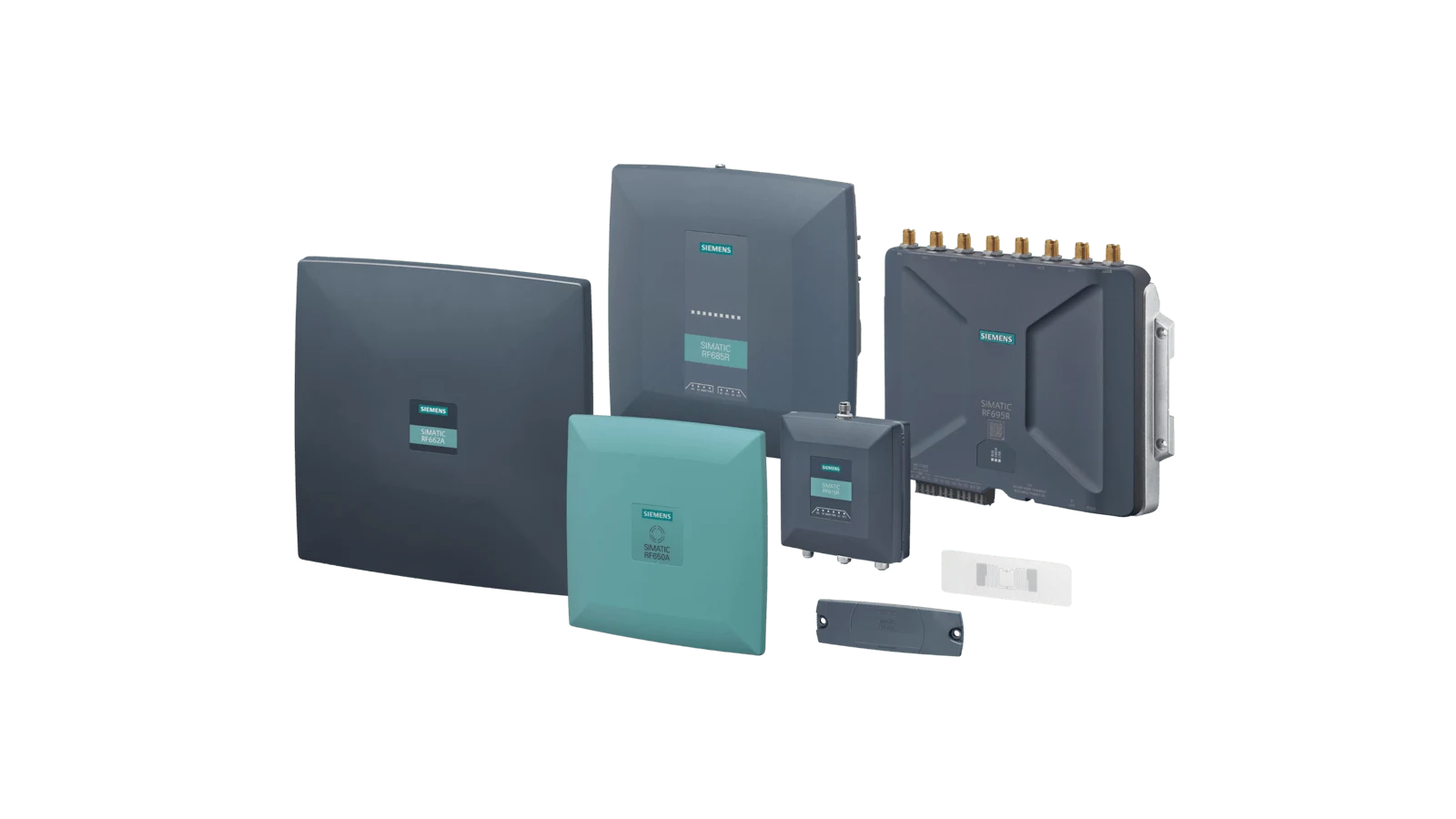

SIMATIC RF600 هي عائلة UHF RFID عالية الأداء من Siemens. ويخدم مداها الطويل وسرعة الكشف وقدرتها على قراءة وسوم متعددة في المجال نفسه تطبيقات مثل استلام البضائع والشحن والسيور الناقلة وبوابات المستودعات ولوجستيات الإنتاج. وتتكوّن المجموعة من خيارات للقارئات والهوائيات والمرسلات المستجيبة. ولا يكفي اختيار طراز القارئ وحده عند تصميم نظام UHF؛ إذ تحدّد منطقةَ القراءة مجموعةٌ من العوامل تشمل عدد الهوائيات والاستقطاب والكسب وفقد الكابل وزاوية التركيب وضبط قدرة RF.
تعرض Siemens في صفحتها الحالية أمثلة تشمل SIMATIC RF680R للخدمات اللوجستية الداخلية، وSIMATIC RF650R لمصفوفات الهوائيات والاتصال عبر OPC UA، وتوليفة SIMATIC RF685R مع RF680A للإنتاج والبيئات المحيطة بالمعادن. وهذه أمثلة ترشد إلى التطبيقات وليست حزم تجهيز ثابتة. ويجب التحقّق من الاعتماد الراديوي الإقليمي للقارئ ومنافذ الهوائي وبنية الهوائي الخارجي/المدمج ودرجة حماية IP والواجهة بالرجوع إلى رمز الطلب الكامل. ونظراً إلى أن قواعد تردد UHF وقدرة الإرسال قد تختلف حسب الدولة، يجب عدم استخدام النسخ الإقليمية المختلفة بالتبادل.
لا تضمن قراءة الوسوم المتعددة أن جميع الوسوم المرصودة تخص أمر العمل. فقد يدخل المجالَ أيضاً وسمٌ على منصة نقالة مجاورة، أو بسبب انعكاس خلفي، أو خلف باب مفتوح. وغالباً ما تؤدي زيادة قدرة القارئ وحدها إلى توسيع النطاق، وقد تزيد القراءات الخاطئة. ويجب استخدام مواضع الهوائيات والحجب المادي وحساس التفعيل ونافذة القراءة ومقاييس مثل RSSI وقائمة الوسوم المتوقعة معاً. ويُحدَّد في واجهة PLC/MES عدد مرات تكرار القراءة المتوقعة لكل مرور، والشروط التي يُتَّخذ بموجبها قرار «قراءة ناجحة».
حلول العبور الجاهزة ونهج CB Gate
تقدّم Siemens أيضاً ضمن RF600 حل CB Gate المهيّأ مسبقاً للكشف متعدد الاتجاهات بتقنية UHF. وقد يقلّل هذا النوع من الحلول زمن التركيب؛ لكن عرض البوابة واتجاه النقل والمعادن المحيطة ومسارات العبور المتجاورة وشبكة المنشأة تظل عوامل خاصة بكل مشروع. ولا يلغي وصف «جاهز» اختبار القبول الميداني. ويجب اختبار سيناريوهات القراءة من البوابة الخطأ والعدّ المزدوج والحركة في الاتجاه المعاكس والحامل غير المزوّد بوسم، كلٌّ على حدة.

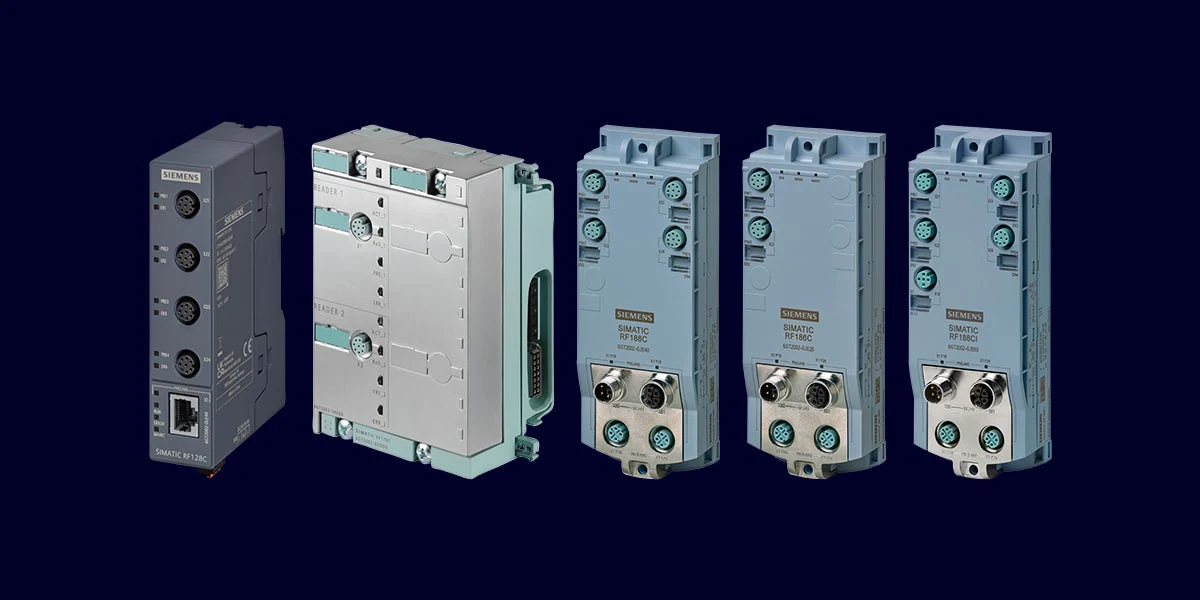

SIMATIC RF100C: حلقة الوصل بين القارئ ونظام التحكم
تُستخدم وحدات الاتصال SIMATIC RF100C لربط قارئات SIMATIC Ident بأنظمة الأتمتة من Siemens أو من جهات خارجية. وتشمل المجموعة الحالية على مستوى العائلة واجهات مثل PROFINET وPROFIBUS وEtherNet/IP وOPC UA وXML؛ ولا تتوفّر جميع البروتوكولات في الجهاز نفسه. وعند اختيار طراز، يجب مواءمة عدد القارئات وعائلة Ident المدعومة والتوصيل المادي وبروتوكول التحكم والوصول إلى IT وفئة الملاءمة البيئية وكتلة الوظائف المطلوبة معاً.
يوضّح مثال تطبيقي صادر عن Siemens في 2025 أن SIMATIC RF120C يمكنه توصيل قارئ واحد من RF200 أو RF300 أو RF1000؛ بينما يمكن لـ SIMATIC RF128C توصيل ما يصل إلى أربعة قارئات RF200/RF300. وفي المثال، تُهيَّأ أجهزة RF340R وRF128C وS7-1200 G2 معاً عبر PROFINET. ولا يُعدّ هذا المرجع المعماري اعتماداً شاملاً لكل توليفة من القارئات والبرامج الثابتة. ويجب مراجعة مصفوفة التوافق في الإصدار الحالي من دليل Ident Configuration Guide للتحقّق من القارئ والكابل ووحدة الاتصال ووحدة التحكم في تاريخ عرض السعر.
قد تتوفّر في نسخ RF100C المناسبة خيارات مثل التحكم عبر PROFINET بالتوازي مع وصول IT/السحابة عبر OPC UA، أو قناة إضافية لأغراض التشخيص فقط. ولا يعني توازي مسارات البيانات ضرورة منح صلاحيات الكتابة بالتوازي أيضاً. ويجب تحديد الجهة المالكة للأوامر، وتوثيق الحقول التي يمكن للنظام الأعلى قراءتها فقط أثناء إدارة PLC لتسلسل الإنتاج، والخدمات التي ستُستخدم لأغراض الصيانة، وكيفية رفض الأوامر المتعارضة.
سير العمل البرمجي في TIA Portal وSIMATIC Ident
توفّر مكتبة Siemens TIA Portal Library SIMATIC Ident كتل وظائف تتّبع نهجاً موحّداً للأوامر في أنظمة RF200 وRF300 وRF600. وقد يسهّل تنفيذ أوامر القراءة والكتابة والحالة عبر واجهة موحّدة صيانة البرنامج. ويجب مواءمة إصدار المكتبة مع TIA Portal والبرنامج الثابت لوحدة CPU ودعم وحدة الاتصال. ولا يعني نجاح ترجمة المشروع النموذجي أن عناوين الأجهزة الميدانية ومعالجة الأخطاء الفعلية صحيحة.
في المثال التطبيقي لـ RF128C، يُنشأ كائن تقني مستقل لكل قارئ. وتُفصَل هوية العتاد ومعلمات القارئ وسياق أوامره عن القارئ الآخر؛ كما تنص الوثيقة الرسمية على عدم جواز نسخ الكائنات التقنية. ويجب التعامل مع حالات «busy» و«done» و«error» ورموز الحالة بصورة متّسقة داخل البرنامج، وعدم إرسال أمر ثانٍ قبل اكتمال الأمر الجاري. وقد تؤدي إعادة المحاولة السريعة وغير المحدودة عند حدوث خطأ في الاتصال إلى زيادة الحمل على الشبكة والقارئ. لذلك يجب تحديد عدد محاولات الإعادة والتأخير وإنذار المشغّل.
اختيار المرسل المستجيب: قرار مادي يتجاوز الذاكرة
- مادة الحامل: اختر بنية الوسم المناسبة لمنتج مصنوع من المعدن أو البلاستيك أو الزجاج أو الخشب أو يحتوي على سوائل؛ واختبر قاعدة التركيب.
- الهندسة: حدّد اتجاه الوسم وميله ووجهه المواجه للقارئ، والسماحيات بين نسخ المنتج المختلفة.
- درجة الحرارة والعملية: لا تقيّم دورات الفرن والغسل والتعرّض للمواد الكيميائية والضغط والصدمات والاهتزاز بالاعتماد على قيمة درجة الحرارة القصوى وحدها.
- الذاكرة: وائم الهوية الفريدة وذاكرة المستخدم ودورات الكتابة ومدة الاحتفاظ بالبيانات مع نموذج العمل.
- التركيب: خطّط للعمر الميكانيكي وقابلية الاستبدال لطريقة التثبيت باللصق أو البراغي أو التضمين أو التعليق.
- دورة الحياة: ميّز بين أهداف التكلفة والمتانة لوسم لوجستي يُستخدم مرة واحدة وحامل إنتاج يمرّ بدورات تشغيل لسنوات.
نموذج البيانات وحدود التتبّع
تحمل بطاقة RFID في الغالب مفتاحاً موثوقاً بدلاً من سجل الإنتاج بالكامل. ويمكن تخزين معرّف المنتج ومعرّف الحامل وإصدار وصفة التشغيل وحقول مختصرة للعملية على البطاقة، مع إدارة سجل الأحداث المطوّل في قاعدة بيانات مركزية. وإذا كان استمرار الإنتاج مطلوباً عند انقطاع الشبكة، فيجب تحديد البيانات التي ستُحفظ محلياً بشكل منفصل. وللتعامل مع بيانات البطاقة القديمة أو الناقصة أو التالفة، يجب تحديد حقول للإصدار والطول والحالة، وحقل لسلامة البيانات إن أمكن.
لا تعني قراءة البطاقة نفسها عدة مرات خلال فترة قصيرة مرور عدة منتجات مختلفة. يجب أن يستخدم البرنامج نافذة زمنية لمنع التكرار، ومعلومات إشارة تشغيل المحطة، وحالة العملية. وقد يلزم التحقق بإعادة القراءة بعد عملية الكتابة. وعند تعذّر الكتابة على البطاقة، يُتخذ القرار بشأن بقاء المنتج على الخط وإعادة المحاولة وخطوة العزل وفقاً لمخاطر العملية. يمكن أن يكون التعريف عبر RFID مصدراً لقرار الجودة، لكنه لا يثبت بمفرده أن المنتج الفعلي صحيح بالفعل.
الأمن السيبراني وملكية البيانات
تُعد أجهزة RFID التي تتضمن PROFINET أو OPC UA أو XML أو إدارة عبر الويب حواسيب متصلة بشبكة التحكم. يجب مراجعة الحسابات الافتراضية والخدمات غير الضرورية، وتقييد الوصول إلى الشبكة بحسب المهام، ومتابعة البرامج الثابتة والتنبيهات الأمنية الصادرة عن Siemens. ويجب إدراج شهادة OPC UA وسياسة الثقة ضمن إجراءات التشغيل، مع معرفة تأثير انتهاء صلاحية الشهادة على الإنتاج. يجب أن يكون الوصول لأغراض الصيانة عن بُعد عملية مصرّحاً بها وموثّقة، لا منفذاً مفتوحاً باستمرار.
إذا كان معرّف البطاقة مرتبطاً ببيانات شخصية أو تجارية حساسة، فتُطبّق سياسة الاحتفاظ بالبيانات والوصول إليها في النظام الأعلى مستوى. وقد لا يكون من الضروري إتاحة القيمة الخام للبطاقة لجميع المستخدمين. إن قدرة الجهاز على القراءة وصلاحية التطبيق للوصول إلى البيانات مستويان منفصلان. ولا يحل أمن الشبكة محل السلامة الوظيفية؛ فإذا كانت هناك حركة خطرة تعتمد على قراءة RFID، فيجب تصميم استجابة آمنة للعملية بشكل منفصل لحالات المعرّف الخاطئ أو المتأخر أو المفقود.
الاختبار الميداني ومعايير القبول
- التحقق من المنتج: طابق رمز الطلب الكامل للقارئ والهوائي والمستجيب والكابل ووحدة الاتصال مع دليل التوافق المحدّث.
- اختبار مجال القراءة في الحالة الساكنة: اقرأ البطاقة ضمن نطاق المواضع المتوقع، وباتجاهات مختلفة، وعلى مادة المنتج الفعلية؛ وسجّل مناطق انعدام القراءة.
- الاختبار الديناميكي: قِس معدل النجاح عند أدنى وأعلى سرعة نقل، ومع تباعدات مختلفة بين المنتجات، وباستخدام التوقيت الفعلي لإشارة التشغيل.
- سيناريو الحالات غير المواتية: اختبر حالات مثل وجود منتج مجاور، وبطاقتين، ومنتج بلا بطاقة، وبطاقة تالفة، وتغيّر المعدن، ومستوى السائل.
- اختبار الاتصال: تحقّق من استعادة التشغيل عند انقطاع الكابل، وانقطاع الشبكة، وانقطاع التغذية الكهربائية للقارئ وعودتها، وإعادة تشغيل PLC.
- اختبار البيانات: اعتمد القراءة والكتابة وإعادة القراءة ومنع التكرار وإدارة التسلسل والمطابقة مع قاعدة البيانات استناداً إلى سجلات قابلة للتتبّع.
- اختبار الصيانة: نفّذ مع فريق الصيانة خطوات الاستبدال بجهاز احتياطي، واستعادة المعلمات، وضبط الهوائي، وتفسير الإنذارات.
المعلومات المطلوبة لإعداد عرض السعر
لإعداد عرض سعر لنظام RFID، يجب توفير صورة للمنتج أو الحامل، ومعلومات المادة، وموضع تثبيت البطاقة، وأقصى درجة حرارة، وسرعة الخط، والمسافة بين القارئ والبطاقة، وعدد البطاقات التي ستكون ضمن مجال القراءة في الوقت نفسه، ومعيار الشبكة. كما يجب تحديد طول البيانات المراد كتابتها، والعملية المطلوبة في كل دورة، وبروتوكول النظام الأعلى مستوى، ومعدل الخطأ المقبول. تطابق Oskon مكوّنات Siemens SIMATIC Ident مع هذه المعلومات، وتتحقق من الأداء النهائي بالاستناد إلى التوليفة الفعلية للقارئ والمستجيب، وبيئة المنشأة، والاعتماد الإقليمي، والاختبار الميداني.
