تقنيات التوصيل الهوائي والكهربائي من Festo: دليل التصميم الميداني

تشكّل تقنيات التوصيل الهوائي والكهربائي البنية التحتية المشتركة التي تنقل الهواء والطاقة والمعلومات بين مكوّنات نظام الأتمتة بموثوقية. حتى مع الاختيار الصحيح للأسطوانة أو الصمام، قد يؤدي الخرطوم الضيق أو وصلة الربط غير المتوافقة أو القلاوظ غير الصحيح أو الكابل الأطول من اللازم أو الترميز الخاطئ للموصّل أو نقطة العبور الميدانية غير المحمية إلى تدهور زمن الدورة والإتاحة التشغيلية. يتناول هذا الدليل مجموعة خراطيم Festo ووصلات الربط بالدفع وكابلات التوصيل، ليس بوصفها منتجات منفردة، بل بوصفها تسلسلاً للاختيار يُتّبع لتصميم التوصيلات الميدانية من طرف إلى طرف.

لماذا ينبغي تصميم التوصيلات كنظام مستقل؟

في الدائرة الهوائية، يؤثّر كل مقطع في معدل التدفق، من الضاغط إلى وحدة تهيئة الهواء، ومن الموزّع إلى الصمام، ومن الصمام إلى المشغّل. قد يزداد فقد الضغط مع انخفاض القطر الداخلي للخرطوم وزيادة طول الخط وعدد الأكواع. ولا تقتصر النتيجة على تباطؤ الأسطوانة؛ فقد يظهر أيضاً انخفاض في القوة تحت الحمل، واختلاف في السرعة بين الاتجاهين، وعدم اتساق في توليد التفريغ، وارتفاع غير ضروري في ضغط التغذية. لذلك يجب تحديد قطر التوصيل بالاستناد إلى التدفق المطلوب وهبوط الضغط المسموح به، وليس إلى مقاس المنفذ على الجهاز وحده.

على الجانب الكهربائي أيضاً، لا تضمن إمكانية إجراء التوصيل المادي صحة التوافق. فقد يُستخدم الشكل الميكانيكي نفسه لموصّل M12 مع ترميزات وأعداد سنون وجهود ووظائف اتصال مختلفة. ويجب جمع نوع خرج المستشعر PNP أو NPN، والإشارة التناظرية أو الرقمية، ووصلة IO-Link، ومتطلبات الجهد والقدرة لملف الصمام، ومساحة المقطع العرضي لموصلات الكابل، وتوزيع سنون دخل وحدة التحكم في مخطط واحد. وعند عدم التخطيط لمسارات التوصيلات الهوائية والكهربائية معاً، قد تظهر لاحقاً مشكلات في الوصول للصيانة، ونسبة امتلاء حامل الكابلات والخراطيم، ونصف قطر الانحناء عند المحور المتحرك.

تسلسل الاختيار: من المهمة إلى رمز الطلب

1. حدّد المائع والإشارة: سجّل جودة الهواء والضغط ومستوى التفريغ أو استخدام الماء؛ وعلى الجانب الكهربائي، سجّل التغذية والتيار ونوع الإشارة.
2. احصر أطراف التوصيل: أدرج قلاوظ كل جهاز والقطر الخارجي للخرطوم وموصّله، مثل M8/M12، وترميزه ونوعه الذكري أو الأنثوي ومنظور السنون.
3. حدّد طبيعة الحركة: ميّز بين التمديدات الثابتة، وسلسلة توجيه الكابلات، والالتواء في الروبوت، والتأرجح المتكرر، والانثناء أثناء التركيب فقط.
4. تحقّق من الظروف البيئية: أدرج في المواصفات أدنى وأعلى درجة حرارة، والزيوت والمواد الكيميائية وUV وشرر اللحام والغسل والصدمات الميكانيكية.
5. وحّد عناصر التركيب: أدر وصلة الربط والخرطوم والموصّل والكابل والموزّع وكاتم الصوت والملصق وعنصر التثبيت ضمن قائمة مواد واحدة.
6. تحقّق من الطراز المحدّد بالكامل: تحقّق من الوصف العام الوارد في صفحة عائلة المنتجات بالرجوع إلى ورقة البيانات الحالية لرقم المنتج المطلوب طلبه.

قطر الخرطوم وطوله في الخط الهوائي

عند اختيار الخرطوم، يحدّد القطر الخارجي التوافق الميكانيكي مع وصلة الربط، بينما يحدّد القطر الداخلي إلى حد كبير سعة التدفق. وقد لا يوفّر منتجان بالقطر الخارجي نفسه مساحة مقطع داخلي متساوية إذا اختلفت سماكة الجدار. ويجب أن تراعي الحسابات التصميمية معاً حجم الأسطوانة وزمن الشوط المستهدف وعدد المشغّلات العاملة بالتزامن وفواقد الصمام وكاتم الصوت وأدنى ضغط ديناميكي في خط التغذية. وقد لا يحقّق ترتيب يعمل بوصلة قصيرة في المختبر الأداء نفسه عند استخدام مسار طويل كثير الأكواع في الآلة.

كما أن الخرطوم الأكبر من اللازم ليس أفضل دائماً. فقد تؤدي زيادة حجم الخط إلى إطالة زمن الملء والتفريغ وزيادة استهلاك الهواء والحاجة إلى مساحة انحناء أوسع في الآلية المتحركة. لذلك يمكن تحديد أقطار مختلفة للتوزيع الرئيسي وتغذية الصمام ومنفذ المشغّل. وإذا استُخدم ضبط السرعة، فيجب أيضاً مراعاة اتجاه الخنق وكاتم صوت العادم وطبيعة الحمل، سواء كان دافعاً أم ساحِباً. وعند قبول المشروع، ينبغي قياس الضغط الديناميكي خلال أسرع دورة بدلاً من الضغط الساكن عند مدخل الأسطوانة.

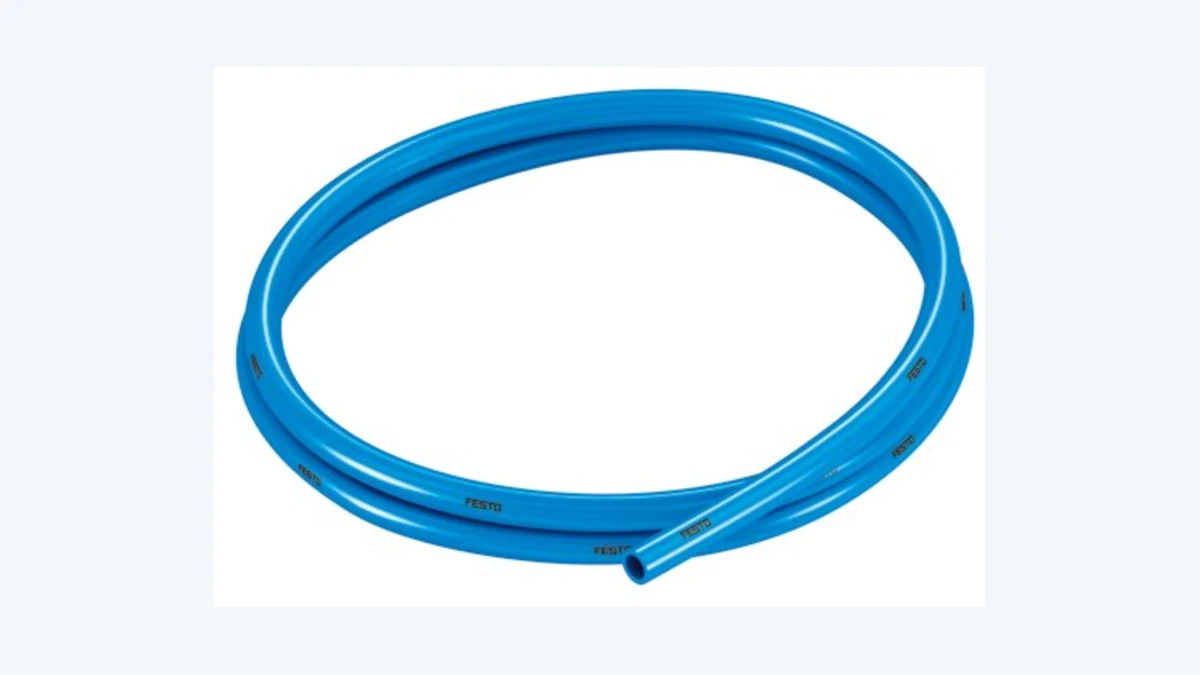

خرطوم PUN-H: مثال للتحقّق من الطراز للمهام القياسية

توفّر Festo مجموعة خراطيم هوائية بتركيبات مختلفة للمهام القياسية، وكذلك للتأثيرات البيئية مثل الحرارة وتناثر اللحام وارتفاع pH والتحلّل المائي. ويُعد خرطوم البولي يوريثان PUN-H أحد الخيارات لمجموعة واسعة من التطبيقات القياسية؛ لكن يجب الرجوع إلى رقم المنتج الكامل لمعرفة القطر واللون وحدود الاستخدام. ولا تكفي عبارة «PUN-H» وحدها لتحديد قيم الضغط أو درجة الحرارة أو الانحناء كمتطلبات للطلب.

كمثال محدّد، يُعرَّف PUN-H-8X1,25-BL، برقم المنتج 197385، في ورقة البيانات الرسمية المؤرخة في أغسطس 2026 بقطر خارجي 8 mm وقطر داخلي 5,7 mm. ويُحدَّد للطراز نفسه حد أدنى لنصف قطر الانحناء يبلغ 21 mm، ونصف قطر انحناء متعلق بالتدفق يبلغ 37 mm، ودرجة حرارة محيطة من −35 إلى +60 °C، ومادة TPE-U(PU). وتدرج ورقة البيانات هذا المنتج بوصفه مناسباً لسلاسل توجيه الكابلات. ويُذكر ضغط التشغيل عبر نطاق درجات الحرارة الكامل من −0,95 إلى +6 bar؛ بينما يتراوح ضغط التشغيل المعتمد على درجة الحرارة من −0,95 إلى +10 bar. وتخص هذه الأرقام حصراً الطراز الأزرق المحدّد برقم 197385 وقطر 8 mm.

تتضمّن ورقة البيانات أيضاً استخدام الماء، لكنها تحدّد له بشكل منفصل حداً أقصى يبلغ 0,3 MPa ضمن نطاق 0–60 °C. وتُعد هذه الملاحظة مثالاً واضحاً على عدم تطبيق قيمة الهواء المضغوط مباشرة على خط الماء. وإذا اختلف المائع المستخدم أو مادة التزييت أو مادة التنظيف أو بيئة الإنتاج، فيجب فحص التوافق الكيميائي بشكل منفصل. كما يجب التحقّق من العبارات المتعلقة بملامسة الأغذية والغرف النظيفة وإنتاج البطاريات والسلوك عند الحريق بالرجوع إلى نطاق الوثائق والطراز المختار؛ ولا ينبغي تعميم خاصية تسويقية لعائلة منتجات على النظام المركّب بالكامل.

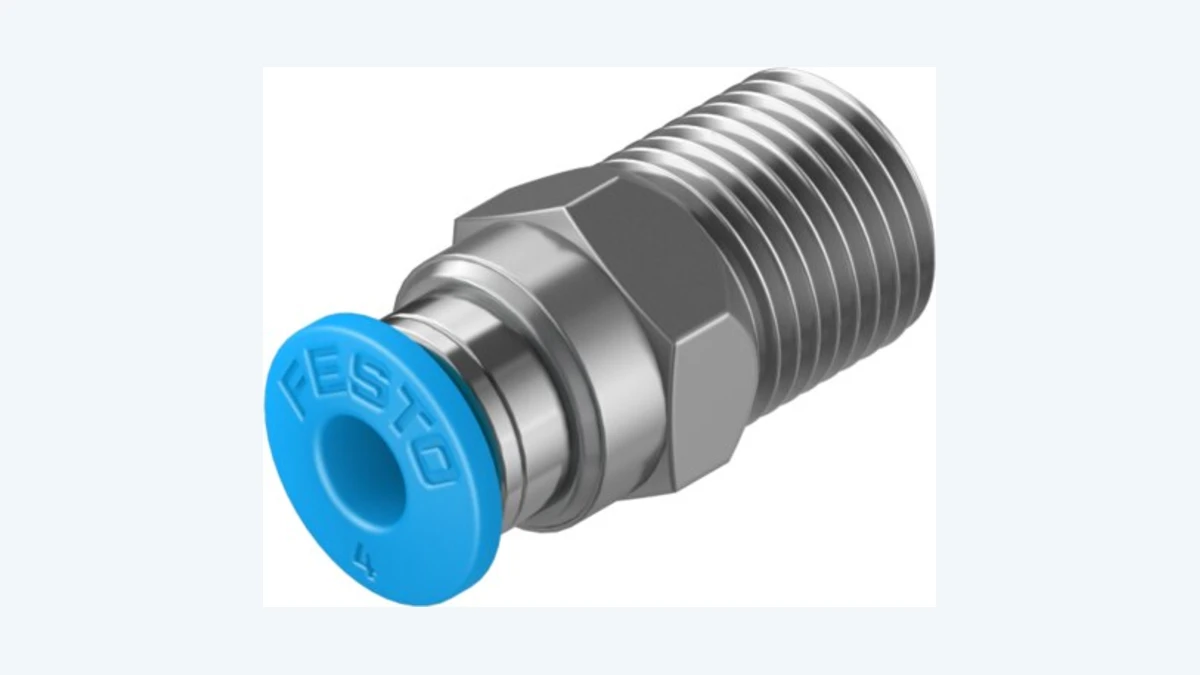

وصلة QS بالدفع: اختيار القطر الخارجي والقلاوظ ومانع التسرّب معاً

تتيح وصلة الربط بالدفع، أو Push-in، تركيباً سريعاً بدفع خرطوم مقطوع باستقامة وذي قطر خارجي مناسب داخل الوصلة؛ ويُفك بالضغط على حلقة التحرير. وتشير صفحة الفئة الرسمية لدى Festo إلى أنواع مصنوعة من PBT و/أو النحاس الأصفر، بالإضافة إلى خيارات من الفولاذ المقاوم للصدأ والبولي بروبيلين وخيارات مقاومة لتناثر اللحام. ويستلزم هذا التنوع تحديد البيئة واختيار توليفة الخرطوم ووصلة الربط قبل اختيار شكل الجسم.

تمثّل QS-1/8-4، برقم المنتج 153001، مثالاً محدّداً لهذا القرار. ووفقاً لورقة بيانات أغسطس 2026، تستخدم هذه الوصلة المستقيمة قلاوظاً ذكرياً R1/8 ووصلة خرطوم بقطر خارجي 4 mm ومبدأ الدفع والسحب. ويبلغ قطرها الاسمي 3 mm وعمق إدخال الخرطوم 14,9 mm، وجسمها من النحاس الأصفر المطلي بالنيكل. ويُدرج نطاق تشغيل من −0,95 إلى +6 bar عبر نطاق درجات الحرارة الكامل، ومن −0,95 إلى +14 bar بحسب درجة الحرارة. وتتراوح درجة الحرارة المحيطة من −10 إلى +80 °C. ولا ينبغي تطبيق هذه القيم تلقائياً على مجموعات القلاوظ والأقطار الأخرى ضمن عائلة QS.

قد تبدو قلاوظات R وG وNPT والقلاوظات المترية متشابهة، لكن شكل السن وطريقة إحكام منع التسرّب قد يختلفان. ويجب عدم تركيب المهايئ بالقوة، أو استخدام طريقة عشوائية لمنع التسرّب غير الحشية أو الطلاء المحدّد من الشركة المصنّعة. وعند تركيب وصلة معدنية في منفذ بلاستيكي خصوصاً، يجب الرجوع إلى وثائق الجهاز لمعرفة طريقة الشدّ وعزمه المسموح بهما. وعند استخدام وصلة كوع، ينبغي تذكّر أن إمكانية ضبط اتجاهها بعد التركيب لا تعني إمكانية دورانها المستمر أثناء التشغيل.

طابق توليفة الخرطوم ووصلة الربط مع البيئة

المسار والانحناء والحماية الميكانيكية

يجب نمذجة الخرطوم والكابل ضمن الحيّز الفعلي لحركة المحور المتحرك. ولا يعني الحد الأدنى لنصف قطر الانحناء إمكانية إجراء انعطاف حاد مباشرة بعد التوصيل؛ ويجب ألّا تتعرّض المنطقة القريبة من وصلة الربط أو الموصّل لقوى شدّ أو أحمال جانبية. وتُرتّب الخطوط داخل سلسلة توجيه الكابلات مع ترك خلوص يتيح لها الحركة دون انحشار، مع اتباع قواعد الشركة المصنّعة بشأن نسبة الامتلاء والفصل. وقد يؤدي تراكب الخطوط ذات الأقطار الخارجية المختلفة أو تشابك الخطوط المرتخية إلى زيادة الاحتكاك.

يُثبَّت الخرطوم بحيث لا يلامس سطحاً ساخناً أو حافة حادة أو منطقة لحام. وتؤدي إضافة غلاف حلزوني واقٍ أو كسوة واقية إلى تغيير سلوك الانحناء؛ لذا يجب اختبار الحل ككل. وعلى جانب الكابل أيضاً، لا يجوز استخدام جسم الموصّل كمصدّ ميكانيكي. وإذا كانت الحركة ستنتقل إلى الكابل، فيلزم استخدام عنصر مناسب لتخفيف الشدّ وتحديد منطقة للانحناء. فالالتواء في التطبيقات الروبوتية وحركة سلسلة توجيه الكابلات ثنائية الأبعاد يفرضان إجهادات مختلفة؛ ولا تكفي عبارة «مناسب للاستخدام المتحرك» وحدها لإثبات الملاءمة للمهمتين.

التوصيل الكهربائي: وظيفة الإشارة قبل التوافق الميكانيكي

يبدأ الاختيار الكهربائي من مخطط التوصيل في ورقة بيانات الجهاز الميداني. ويُسجَّل جهد التغذية والتيار المسموح به ونوع الخرج PNP/NPN أو التناظري ونوع منفذ IO-Link وعدد السنون ووظائفها. ثم يُضاف دخل وحدة التحكم أو خرجها أو منفذ master إلى الجدول نفسه. ويُختار الموصّل المستقيم أو الزاوي بحسب هندسة لوحة التحكم والآلة؛ فقد يقلّل المخرج الزاوي مساحة التركيب، لكنه قد يفرض اتجاهاً محدّداً لمسار الكابل.

تشير عبارتا M8 وM12 إلى مقاس قلاوظ التوصيل فقط. ويجب التحقّق بشكل منفصل من الترميز والنوع الذكري أو الأنثوي وعدد الأقطاب وتعيين السنون. فكابل المستشعر ذي الترميز A وواجهة M12 بترميز مختلف لنقل البيانات أو القدرة قد يبدوان متشابهين ميكانيكياً، لكنهما لا يؤديان الوظيفة نفسها. وبدلاً من تخمين رقم السن من لون سلك الكابل، يجب مقارنة مخططي التوصيل المرقّمين للجهاز والكابل. ويُعد الخلط بين المنظر الأمامي للموصّل والمنظر من جهة الكابل من الأسباب الشائعة لأخطاء بدء التشغيل.

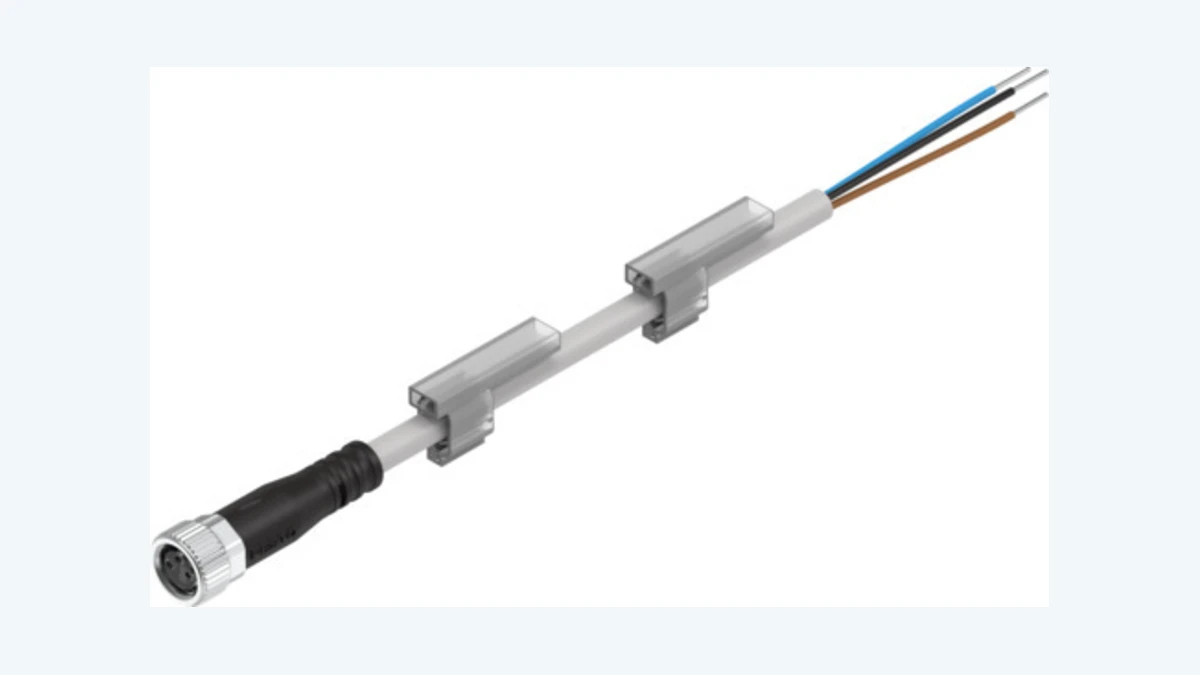

عائلة كابلات التوصيل NEBU: اقرأ نطاق الخيارات بدقة

تُعد عائلة Festo NEBU خياراً قابلاً للتهيئة للتوصيلات المجهّزة مسبقاً أو ذات الأطراف المفتوحة بين الجهاز الميداني وجانب التحكم. وتعرض ورقة بيانات العائلة، برقم المنتج 539052، خيارات M8x1 بترميز A وM12x1 بترميز A أو أطراف مفتوحة على جانبي الميدان والتحكم؛ ومخارج كابلات مستقيمة أو زاوية أو قابلة للضبط في خيارات محدّدة، ونطاقاً من 3–8 أقطاب/موصلات. لكن هذه القائمة لا تعني توافر جميع الخصائص في كابل واحد في الوقت نفسه. ويجب تكوين توليفة صالحة وفق قواعد التهيئة، ثم إعادة الرجوع إلى البيانات الفنية لرمز الطلب الكامل الناتج.

يتضمّن جدول النطاق قيم جهد DC وAC حتى 0–250 V، وسعة حمل تيار 3–4 A عند 40 °C، وطول كابل 0,1–30 m، ودرجات حماية IP65 أو IP68 أو IP69K. وتوضح الوثيقة نفسها صراحة أن الحماية تسري في الحالة المركّبة. كما تُدرج خصائص كابلات قياسية وأخرى مناسبة لسلاسل توجيه الكابلات وللروبوتات، مع خيارات غلاف PVC أو TPE-U(PUR). وتمثّل هذه القيم نطاق العائلة: فلا يمكن، مثلاً، الاستنتاج من جدول العائلة وحده أن كابل مستشعر M8 محدّداً مصنّف عند 250 V و4 A وبدرجة حماية IP69K.

تتضمن ورقة بيانات العائلة أيضاً معلومات اختبار تتجاوز خمسة ملايين دورة ونصف قطر انحناء يبلغ 75 mm لخيار سلسلة جرّ الكابلات. ويجب فهم هذه المعلومات على أنها تخص فقط خصائص الكابل المعني المخصص لسلسلة جرّ الكابلات وظروف اختبار Festo؛ ولا يجوز تعميمها على جميع إصدارات NEBU أو على أشكال هندسية مختلفة للسلسلة. قد تؤثر سرعة الحركة والتسارع والشوط ونصف قطر السلسلة ودرجة الحرارة والخطوط الأخرى المحمولة معها في العمر التشغيلي الفعلي. وفي تطبيقات الروبوتات، يجب أيضاً التحقق من زاوية الالتواء وحد الالتواء لكل متر بالرجوع إلى وثائق الإصدار المحدد.

درجة الحماية والمواد والبيئة الكهرومغناطيسية

تُعد الحماية وفق IP خاصية للمنظومة ككل. فوجود IP65 أو IP68 أو IP69K في ورقة بيانات الكابل لا يحمي موصّلاً تُرك طرفه مفتوحاً أو لم يُحكم ربطه بما يكفي. ويجب تقييم حشية الموصل المقابل وسطح الإحكام وعزم الربط وحالة مدخل الكابل معاً. وفي المنشآت التي تُغسل بالمياه، قد يتطلب اتجاه الماء ودرجة حرارته وضغطه والمواد الكيميائية المستخدمة التحقق من ملاءمة المواد بما يتجاوز رمز الحماية القياسي.

يكتسب مسار كابلات الإشارة أهمية خاصة في الآلات التي تضم إلكترونيات قدرة وكابلات محركات ومعدات لحام. ويجب عدم تمديد كابلات الحساسات بالتوازي مع خطوط التيار العالي لمسافات طويلة؛ كما يجب تطبيق قواعد التقاطع والفصل وفق معيار المنشأة. وفي كابلات الإشارات التناظرية أو الاتصالات التي تتطلب تدريعاً، تُصمَّم بصورة منفصلة كيفية الحفاظ على استمرارية التدريع عبر الموصل ومدخل اللوحة وربط تساوي الجهد. ولا يُستخدم كابل توصيل حساس قياسي ثلاثي النوى بديلاً عن كابل اتصالات مُدرَّع.

معيار جودة التنفيذ في التركيب الهوائي والكهربائي

يُقطع الخرطوم الهوائي بقاطع مناسب، عمودياً على محوره ومن دون نتوءات. ويجب عدم إدخال طرف مهروس أو متحوّل إلى شكل بيضاوي أو مخدوش في وصلة الربط. يُدفع الخرطوم حتى عمق الإدخال الذي تحدده الشركة المصنّعة، ويُتحقق من تثبيته بسحبه برفق؛ وعند الفك، يُفرَّغ الضغط أولاً بطريقة آمنة. وإذا كان الطرف نفسه سيُستخدم مجدداً، فيُقطع الجزء الذي يحمل أثر التثبيت، ويُتحقق من أن الطول المتبقي يكفي لتوصيل خالٍ من الشد. ويُمسك جسم الوصلة من الأسطح المخصصة للمفتاح؛ ولا تُستخدم الكماشة على الجزء البلاستيكي.

يُحاذى الموصل الكهربائي في الاتجاه الصحيح، وتُركَّب السنون من دون إجبار، ويُحكم عنصر القفل بالطريقة التي تحددها الشركة المصنّعة. وتُدار الصامولة بدلاً من تدوير الجسم ولَيّ الكابل. وفي الأطراف المفتوحة، يُختار طول تجهيز النوى وجلب كبس نهايات الأسلاك وعزم ربط الأطراف وفق معيار اللوحة. ويحمل الكابل بطاقة تعريف الجهاز نفسها عند كلا الطرفين؛ وعند تغيير إصدار الكابل أو طوله، يُحدَّث المخطط الكهربائي وقائمة قطع الغيار. وتُغلق التوصيلات غير المستخدمة بأغطية حماية مناسبة.

التشغيل الأولي: أجرِ اختبارَي التسرب والإشارة في الوقت نفسه

تُجرى عملية تطبيق الضغط الأولى بصورة مضبوطة. ولا يقتصر فحص محيط الوصلة على الفحص الحسي فقط؛ بل يُتحقق منه بطريقة كشف تسرب تتوافق مع إجراءات المنشأة. ويُراقب ضغط مدخل الصمام أثناء تشغيل المشغّل دورياً عند أعلى سرعة وحمل. وإذا كانت السرعة أقل من المتوقع، فيُقيَّم كل من التغذية والصمام والخرطوم وعنصر الخنق ومسار العادم على حدة. فقد تؤدي زيادة الضغط عند نقطة واحدة إلى إخفاء موضع الاختناق الفعلي وزيادة استهلاك الطاقة.

في الاختبار الكهربائي، يُتحقق أولاً، مع فصل التغذية، من الاستمرارية بين السنون ومن عدم وجود قصر كهربائي ومن تطابق بطاقات التعريف. وعند توصيل التغذية، يُقاس جهد تغذية الجهاز تحت الحمل؛ وتُقارَن حالات مداخل وحدة التحكم ومخارجها بحركة الآلة الفعلية. ويُحرَّك المحور المتحرك ببطء على كامل الشوط للتحقق من أن الخرطوم والكابل لا يتعرضان للشد أو الطي أو الاحتكاك بالأجزاء المجاورة. ثم يُجرى اختبار دورات بسرعة الإنتاج مع تسجيل الأخطاء.

منهجية الصيانة وقطع الغيار

يُبحث أثناء الفحص الدوري عن تشققات وتصلّب وتغيّر لون وتآكل وانحناءات حادة على سطح الخرطوم؛ وعن ارتخاء وتسرب وتلف ميكانيكي في الوصلة. كما يُفحص الكابل بحثاً عن تآكل الغلاف الخارجي بالاحتكاك وارتخاء الموصل وفقدان الحشية والحركة غير المنتظمة داخل سلسلة جرّ الكابلات. ولا يصح استبدال الخط المعطّل بمادة لها اللون نفسه أو القطر الخارجي نفسه فقط. ويجب إدارة الاستبدال باستخدام رمز طلب كامل مطابق أو بديل معتمد له خصائص المواد والضغط ودرجة الحرارة والحركة والخصائص الكهربائية نفسها.

تُذكر بوضوح في قائمة قطع الغيار شفرة بكرة الخرطوم ولونه وقطره الخارجي؛ ولولب الوصلة وشكلها وطريقة توصيل الخرطوم بها؛ وتوصيلات طرفَي الكابل وعدد السنون وطوله وخصائص حركته. ويمكن تجهيز أطقم مجمّعة من الخراطيم والوصلات والكابلات للآلات الحرجة. وبذلك يستبدل موظف الصيانة مجموعة تم التحقق منها بدلاً من تكوين توليفة جديدة في الموقع. وعند تسجيل سبب إزالة الجزء، يمكن رصد المشكلات المنهجية المتكررة، مثل التوجيه الخاطئ أو عدم كفاية نصف قطر الانحناء أو عدم ملاءمة البيئة.

المعلومات المطلوبة لإعداد عرض السعر والتصميم الهندسي

• نوع المائع وجودته، والضغط الاسمي/الأقصى، والتفريغ، ودرجة الحرارة، ومعدل التدفق المستهدف
• حجم المشغّل، والشوط، وزمن الدورة، والتشغيل المتزامن، وهبوط الضغط المسموح به
• القطران الخارجي والداخلي للخرطوم، وطوله الإجمالي، ومعيار الألوان، والحيّز الأدنى للانحناء
• لولب منافذ الجهاز: متري أو G أو R أو NPT؛ ومتطلبات الإحكام والربط
• تركيب ثابت أو حركة ضمن سلسلة جرّ الكابلات أو حركة روبوتية؛ وبيانات الشوط والسرعة والتسارع والدورات والالتواء
• متطلبات التعرض للزيوت والمواد الكيميائية والماء وUV ورذاذ اللحام، أو متطلبات الغرف النظيفة أو مناطق الأغذية
• جهد الجهاز الميداني وتياره ونوع الإشارة، ووظيفة PNP/NPN أو الإشارة التناظرية أو IO-Link
• مقاس M8/M12، والترميز، والتكوين الذكري/الأنثوي، وعدد السنون، والمخرج المستقيم/الزاوي، ومتطلبات الطرف المفتوح
• درجة الحماية، وغلاف الكابل، والتدريع، وفصل المسارات، ووضع بطاقات التعريف، واختبار القبول
• وثائق المطابقة المطلوبة، والكمية المستهدفة، وسياسة قطع الغيار وتوحيد المواصفات

تتعامل Oskon مع تقنيات التوصيل باعتبارها جزءاً قابلاً للقياس من وظيفة الأتمتة، وليس قائمة ملحقات تُستكمل لاحقاً. وتُظهر أمثلة Festo PUN-H وQS وNEBU ضرورة التحقق من الخرطوم والوصلة والكابل وفق منطق اختيار موحّد، ولكن ضمن الحدود الفنية الخاصة بكل منها. فالنتيجة الصحيحة لا تأتي من اختيار اسم العائلة، بل من جمع المهمة والإصدار المحدد والمسار والتركيب واختبار القبول في وثيقة واحدة.
