تقنية التفريغ والقوابض من Festo: دليل الإمساك الآمن

يوفّر الإمساك بالشفط، عند ملاءمة السطح وتحديد الأبعاد بصورة صحيحة، أسلوب مناولة سريعاً وخفيفاً ولطيفاً على المنتج. لكن الاعتمادية لا تعتمد على قطر كأس الشفط وحده؛ فمعدل تدفق الشفط لمولّد التفريغ، ومستوى التفريغ المستهدف، ومسامية المنتج، وانحناء السطح، واتجاه التسارع، وحجم الخرطوم، والمرشّح، ونبضة التحرير، ومراقبة التفريغ، كلها أجزاء من سلسلة واحدة. يتناول هذا الدليل الكتالوجي عائلات مولّدات التفريغ والقوابض الحالية من Festo ضمن منظومة اختيار، ويوضّح كيفية التحقق من قيم التصميم بالرجوع إلى ورقة بيانات النسخة المحددة وإجراء الاختبارات على القطعة الفعلية.

الحلقات الخمس الأساسية لنظام التفريغ

1. توليد التفريغ: يُنشئ قاذف هوائي يعمل بمبدأ فنتوري، أو مصدر مركزي ملائم للتطبيق، فرق الضغط المطلوب.
2. النقل: ينقل الخرطوم والموزّع والوصلات والمرشّح التفريغ إلى القابض بأقل فقد ممكن.
3. عنصر التلامس: يوفّر كأس الشفط أو القابض الخاص شبه عديم التلامس إحكاماً وقوة حمل بما يلائم سطح المنتج.
4. المراقبة: يتحقق مستشعر التفريغ من تحقق شروط الإمساك واستمرارها خلال الدورة واكتمال التحرير.
5. التحكم: يُربط الشفط وتوفير الهواء ونبضة التحرير ومهلة الخطأ والإذن بحركة المناولة بمنطق PLC.

عند اختيار إحدى هذه الحلقات بصورة غير صحيحة، قد لا يحل كأس شفط أكبر أو ضغط إمداد أعلى المشكلة بشكل دائم. فالخرطوم الطويل والضيّق يطيل زمن الإخلاء، والسطح المسامي يسبّب تسرّباً مستمراً، والمرشّح المتّسخ يقلّل معدل تدفق الشفط، وقد يؤدي انثناء المنتج إلى فقدان الإحكام. يجب اختبار التصميم وفق أسوأ حالة مقبولة للمنتج أثناء الإنتاج، لا وفق عيّنة نظيفة في المختبر.

لا تخلط بين مستوى التفريغ ومعدل تدفق الشفط

يعبّر مستوى التفريغ عن فرق الضغط الذي ينشئه النظام بالنسبة إلى الضغط الجوي، بينما يعبّر معدل تدفق الشفط عن كمية الهواء التي يمكن إخلاؤها في ظروف محددة. وقد لا يلزم معدل تدفق مرتفع للوصول إلى المستوى المستهدف عند التعامل مع قطعة محكمة الإغلاق ذات حجم داخلي صغير. أما مع الكرتون المسامي أو المسبوكات الخشنة أو الأسطح ذات التسرّب المستمر، فلا يستطيع النظام الحفاظ على المستوى المستهدف إلا بمعدل تدفق يعوّض التسرّب. لذلك لا يصح اختيار المولّد بالاعتماد فقط على أعلى قيمة تفريغ يمكن الوصول إليها.

يتحدد زمن الإخلاء بتأثير الحجم الداخلي لكأس الشفط وطول الخرطوم وقطره وحجم شبكة التوزيع وخصائص المولّد والتسرّب مجتمعةً. إذا كانت الدورة قصيرة، فقد يقلّل وضع المولّد بالقرب من القابض حجم الخط. وقد يقلّل توصيل عدد كبير من القوابض بخط مركزي مشترك أعمال الصيانة وعدد مكوّنات التجهيز، لكن التسرّب في نقطة واحدة قد يؤثر في القوابض الأخرى. تُقارَن البنية المركزية بالبنية الموزّعة وفق تنوّع المنتجات وسلوك النظام عند حدوث الأعطال.

احسب قوة الإمساك مع هامش أمان

تعتمد قوة الإمساك النظرية على حاصل ضرب المساحة الفعالة لكأس الشفط في فرق الضغط. في التصميم الفعلي، قد تنخفض هذه القيمة بفعل مساحة الإحكام عند شفة كأس الشفط وخشونة السطح والتسارع واتجاه النقل ومركز الثقل والاهتزاز وقوة الخرطوم وانثناء المنتج. عند الرفع الرأسي، يؤثر الوزن مباشرةً في اتجاه الانفصال، بينما يحدّ التسارع الجانبي على سطح أفقي من مقاومة الانزلاق. وقد يتغيّر معامل الاحتكاك على الأسطح الزيتية أو المغبرة.

لا ينبغي نسخ معامل الأمان كرقم ثابت اعتباطي. بل تُقيَّم معاً إمكانية وصول الأشخاص وعواقب سقوط القطعة والحركة الديناميكية وتفاوت السطح وسيناريو فقدان التفريغ. وعند استخدام عدة كؤوس شفط، لا يُفترض أن الحمل سيتوزّع دائماً بالتساوي؛ فقد تؤدي تفاوتات الهيكل وانحناء المنتج إلى تحميل بعض الكؤوس بدرجة أقل. ويمكن للمفصل أو معوّض الارتفاع أو الوصلة المرنة تحسين توزيع التلامس، لكنها تؤثر أيضاً في الكتلة المتحركة والتأرجح.

OVEM: مولّد تفريغ بمراقبة مدمجة

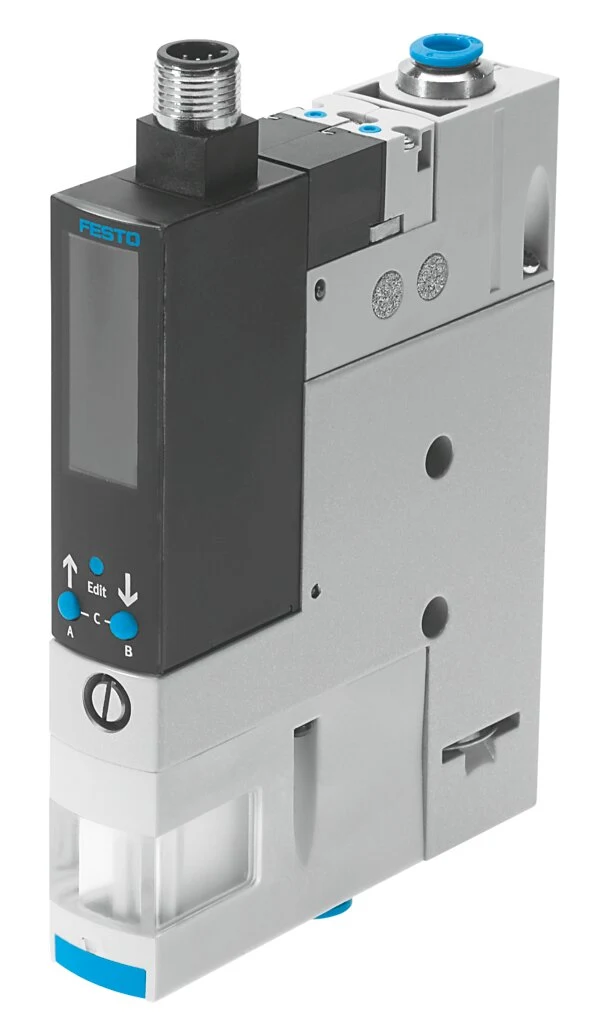

OVEM هي عائلة قاذفات من Festo تجمع وظائف توليد التفريغ والتحكم والمراقبة في وحدة مدمجة. تسرد صفحة المنتج الحالية خصائص مثل المراقبة بواسطة مستشعر التفريغ وIO-Link، ووصلة كهربائية مركزية M12، ومرشّح مدمج، ووظيفة اختيارية لتوفير الهواء، ونبضة تحرير قابلة للضبط. وتساعد الصمامات اللولبية المدمجة على تحقيق أزمنة تبديل قصيرة. وتتيح هذه الخصائص التأكد من التقاط المنتج بالاعتماد على التفريغ المقاس، بدلاً من افتراض قائم على التوقيت.

يمكن لوظيفة توفير الهواء تقليل استهلاك الهواء المضغوط عند الوصول إلى التفريغ المستهدف مع إحكام مناسب؛ ويمكن استئناف توليد التفريغ عندما ينخفض عن الحد المحدد. أما الأسطح ذات التسرّب المستمر فقد تتسبّب في تكرار إعادة التبديل وانخفاض الوفر المتوقع. يجب ضبط العتبات والتباطؤ التفاضلي وزمن الإخلاء وتأخير الخطأ باستخدام القطعة الفعلية. كما أن وجود IO-Link لا يعني توفر وظيفة سلامة؛ إذ تُقيَّم مراقبة العملية وسلامة الماكينة ضمن بنيتين منفصلتين.

OVEL: خيار موزّع لكتلة متحركة منخفضة

يُقدَّم OVEL بوصفه مولّد تفريغ صغيراً وخفيفاً لمهام المناولة الديناميكية الموزّعة. وتُبرز معلومات المنتج الحالية من Festo مستويات أداء وأنواع تفريغ مختلفة وصمامات لولبية مدمجة ونبضة تحرير وسهولة التركيب؛ وتشمل بعض الخيارات التشغيل الأولي عبر IO-Link ونسخاً مخصّصة للربط بالروبوت. ويمكن أن يقلّل وضع المولّد بالقرب من القابض حجم الخرطوم وزمن الاستجابة، لكن يجب تقييم الكتلة عند طرف الروبوت والتوصيلات الكهربائية والهوائية وإمكانية الوصول للصيانة.

لا يُختزل الاختيار بين OVEM وOVEL في مقارنة «كبير وصغير». فالعوامل الحاسمة هي معدل تدفق الشفط المطلوب وضغط الإمداد ووظيفة المراقبة والواجهة الكهربائية ومساحة التركيب والوزن والدورة. وتُؤخذ أبعاد الفوهة الدقيقة وقيم الأداء من الجدول الفني الحالي. ويجب تحويل استهلاك الهواء الوارد للقاذف في الكتالوج إلى حساب سنوي للطاقة بالاستناد إلى نسبة التشغيل الفعلية للنظام وسلوك وظيفة توفير الهواء.

ESG: عائلة معيارية من كؤوس الشفط والقوابض

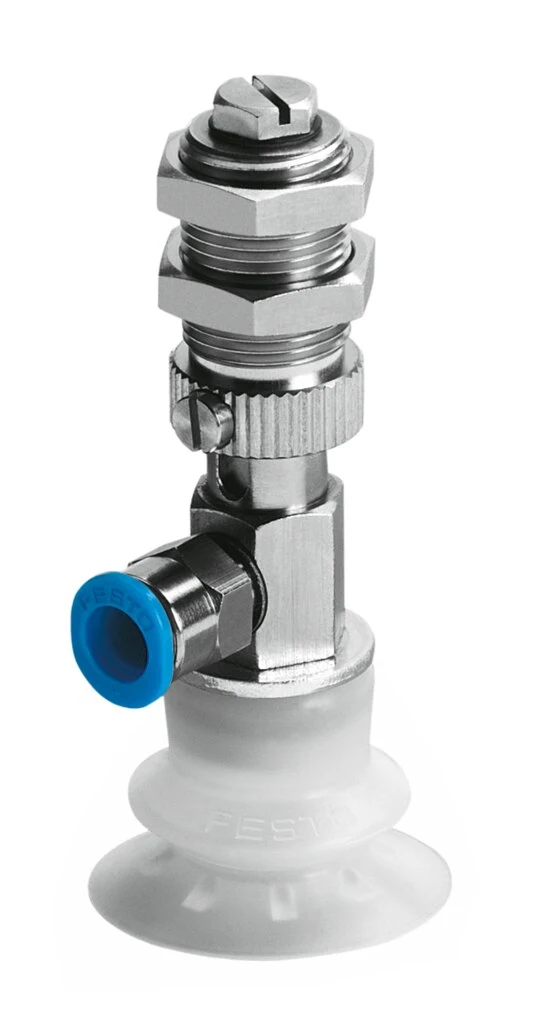

تتيح عائلة القوابض الدائرية بالشفط ESG نطاقاً واسعاً من التكوينات، بفضل تنوّع أشكال كؤوس الشفط وأقطارها وموادها ووصلات القوابض. وتشير صفحة المنتج الحالية من Festo إلى خيارات مثل معوّض الزاوية ومعوّض الارتفاع والمرشّح، وإلى أنواع توصيل مختلفة وعدد كبير من النسخ. ويتطلب هذا التنوّع مطابقة التركيبة الكاملة المطلوب طلبها مع ظروف السطح والبيئة، بدلاً من الاكتفاء بالقول إن «ESG مناسب».

يمكن لكؤوس الشفط المسطحة توفير حجم داخلي منخفض وتلامس مستقر على الأسطح المسطحة والملساء. أما الأسطح المحدّبة أو المائلة فقد تتطلب شكلاً أكثر قابلية للتكيّف، وقد تتطلب فروق الارتفاع بنية منفاخية أو مفصلاً. وقد تزداد القدرة على التكيّف الرأسي بزيادة عدد طيّات المنفاخ، لكن الثبات الجانبي والحجم الداخلي يتغيّران أيضاً. وتُختار مادة كأس الشفط وفق درجة الحرارة والزيوت والتآكل وترك الآثار والتوافق الكيميائي. أما متطلبات الأغذية أو الغرف النظيفة أو الأسطح الحساسة، فيُتحقق منها عبر وثائق النسخة المعنية، لا بمجرد الاسم العام للمادة.

OGVM وOGGB: نهجان مختلفان للأسطح الصعبة

OGVM هي عائلة كؤوس شفط مزوّدة بوصلات، صُمّمت ببنية خاصة مانعة للانزلاق لمناولة المنتجات ديناميكياً والتعامل مع الأشكال الخارجية المعقّدة. وتُبرز معلومات المنتج الحالية من Festo قدرتها على تحمّل قوى جانبية مرتفعة وقِصر أزمنة الشفط وخيارات الأشكال الدائرية أو البيضاوية. ويمكن النظر في هذه الخصائص للتطبيقات التي ينزلق فيها كأس الشفط القياسي على السطح أثناء التسارع الأفقي السريع. ومع ذلك، يجب التحقق من سطح المنتج والتسارع وهامش الأمان الفعلي باختبار العيّنات.

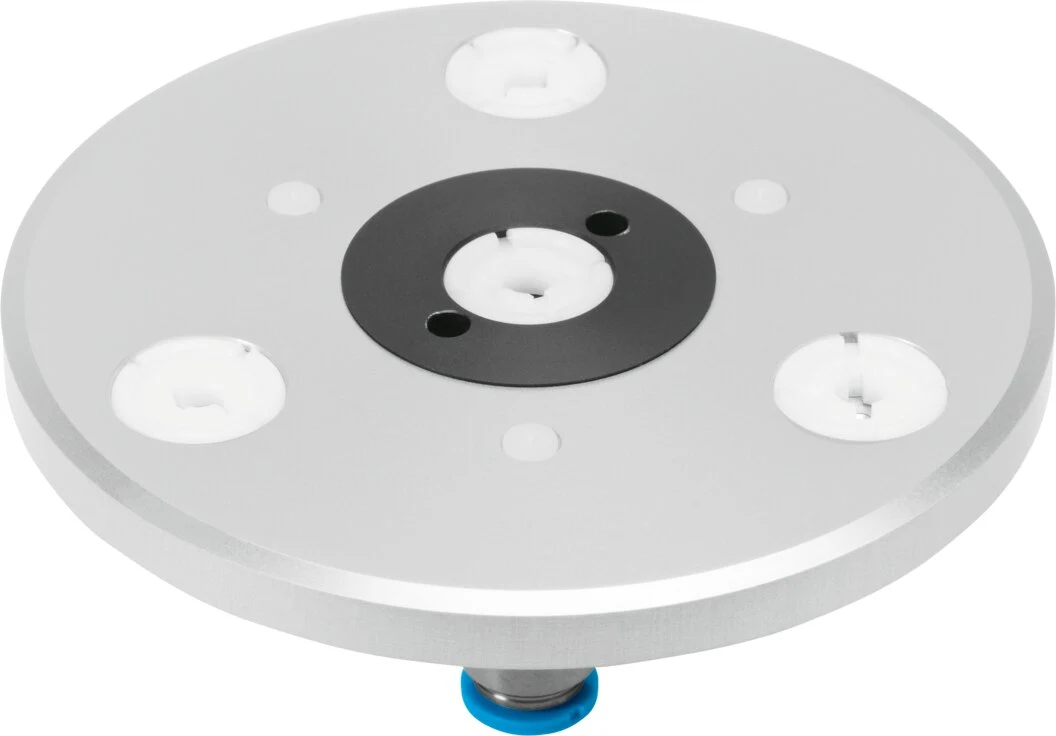

أما OGGB فهو قابض خاص يعمل بمبدأ برنولي، ومخصّص لنقل القطع الرقيقة أو الحساسة أو الهشّة أو المرنة أو المسامية بأقل تلامس. وتذكر صفحة Festo الحالية بوضوح الحد الأدنى من ملامسة القطعة والمناولة اللطيفة. ولا ينبغي التعامل مع هذا المنتج باعتباره كأس شفط تقليدياً محكم الإغلاق؛ بل يجب تقييم مبدأ التشغيل واستهلاك الهواء واستقرار القطعة والفجوة عن السطح وفقاً للتطبيق. ورغم إمكانية توفيره مزايا في تطبيقات الصفائح الرقيقة أو الإلكترونيات أو الأسطح الحساسة، يجب اختبار سلوك الحواف والتسارع المرتفع باستخدام القطعة الفعلية.

كيف تختار شكل كأس الشفط؟

تصميم الخراطيم والترشيح والتوزيع

يُمدّد خط التفريغ بأقصر طول ممكن، دون انضغاط أو وصلات غير ضرورية. إذا كان القطر الداخلي صغيراً جداً، فقد تزداد مقاومة التدفق وزمن الإخلاء؛ أما الخط الأطول والأكبر من اللازم فيزيد حجم الهواء المطلوب إخلاؤه. ويُحافَظ على الحد الأدنى لنصف قطر الانحناء عند المحاور المتحركة. وعند استخدام موزّع، تُوازَن أطوال الفروع ومقاطعها. وإذا كان التسرّب في أحد القوابض يؤثر في القوابض الأخرى، فيمكن النظر في استخدام صمام عدم رجوع أو توليد التفريغ لكل منطقة على حدة.

يحمي المرشّح المولّد والمستشعر من الجسيمات؛ ولأنه قد يسبّب هبوطاً في الضغط عند اتّساخه، يجب وضعه في مكان يسهل الوصول إليه وتحديد فترات صيانته وفق بيئة التشغيل الفعلية. ويسهّل المرشّح المدمج وإمكانية المعاينة في OVEM أعمال الصيانة، لكن نظافة الخطوط الأخرى في النظام تظل مهمة. فقد تؤدي بقايا قصّ الخراطيم أو غبار المنتج أو انتقال السوائل إلى الأعطال. وعند وجود خطر شفط السوائل، يجب تصميم وسيلة للفصل والحماية قبل استخدام ترتيب قاذف قياسي.

اربط عتبات مراقبة التفريغ بالعملية

قد لا تكون عتبة واحدة لإشارة «التفريغ جاهز» مناسبة لكل المنتجات. لذا تُحدَّد بشكل منفصل القيمة الدنيا التي تسمح برفع المنتج بأمان ونطاق التشغيل الطبيعي وإنذار التسرّب. وتوضع مهلة للوصول إلى المستوى المستهدف بعد أمر الشفط؛ فقد يشير التأخر في الوصول إليه إلى اتّساخ المرشّح أو وجود تسرّب أو تلامس غير صحيح. وإذا انخفضت القيمة إلى الحد الأدنى أثناء النقل، فيُحدَّد سلوك مواصلة الحركة أو التحرير المتحكَّم به أو التوقف الآمن وفق تقييم المخاطر.

في مرحلة التحرير، يجب مراقبة زوال التفريغ وانفصال القطعة فعلياً. فقد يؤخّر السطح اللاصق أو الكهرباء الساكنة أو كأس الشفط العميق تحرير القطعة. وتُستخدم نبضة القاذف القابلة للضبط بالمقدار والمدة المناسبين؛ فالنبضة المفرطة قد تقذف القطعة الخفيفة بعيداً. وإذا جرى تتبّع اتجاهات بيانات المستشعرات بالاقتران مع نوع المنتج، فيمكن رصد التسرّبات الصغيرة واتّساخ المرشّح وتغيّرات السطح قبل حدوث العطل.

اجعل كفاءة الطاقة قابلة للقياس

تنشأ تكلفة طاقة القاذف الهوائي من إنتاج الهواء المضغوط. وبدلاً من الاستخدام المستمر لأعلى ضغط إمداد، تُحدَّد نقطة التشغيل المثلى وفق منحنيات أداء الشركة المصنّعة ومهمة التشغيل الفعلية. ويدخل حجم الفوهة وزمن الشفط وزمن الانتظار وعدد الدورات في الساعة ضمن حساب الاستهلاك السنوي. ويمكن لدائرة توفير الهواء تحقيق وفر ملحوظ مع القطع المحكمة، بينما يجب قياس سلوك إعادة توليد التفريغ المستمرة مع المنتجات المسامية.

غالباً ما يكون تقليل التسرّب أكثر فعالية من رفع الضغط. لذا يُفحص بانتظام تآكل شفة كأس الشفط وارتخاء الوصلات وتشقّق الخراطيم وعدم التمركز الصحيح. ويُمنع استمرار الشفط عند توقف الإنتاج من خلال منطق PLC. ويمكن النظر في تشغيل المناطق المتعددة عند الحاجة فقط. ويمكن تتبّع KPI الخاص بالطاقة بوصفه استهلاك الهواء لكل قطعة أو طاقة الضاغط لكل عدد محدد من الوحدات المنتجة.

ظروف السطح والمادة والبيئة

تُختار مادة كأس الشفط وفقاً لتوافقها الكيميائي مع المنتج، ودرجة حرارة التشغيل، ومقاومة التآكل، وترك الآثار، والصلادة. قد تؤثر الزيوت ومواد فصل القوالب ومواد التنظيف الكيميائية والأشعة فوق البنفسجية أو الأوزون في العمر التشغيلي للمادة المرنة. عند التعامل مع قطعة ساخنة، لا تُراعى درجة الحرارة المحيطة وحدها؛ بل تُقيَّم أيضاً درجة حرارة التلامس ومدته. وقد يؤثر التكاثف على الأسطح الباردة في إحكام الغلق والاحتكاك.

في تطبيقات الأغذية أو الأدوية، لا يعني توافر مادة مناسبة في طراز محدد من عائلة منتجات أن نظام التفريغ بأكمله يتوافق مع متطلبات التصميم الصحي. تُتحقق قابلية التنظيف والتجاويف ومواد التشحيم وتولّد الجسيمات والإقرارات المطلوبة بالاستناد إلى رمز المنتج الكامل. وللأسطح الحساسة، تُجرى اختبارات طويلة الأمد على عينة إنتاج فعلية للتحقق من الآثار اللونية أو اللمعان أو الخدوش المجهرية.

الاختبار المشترك لديناميكيات المناولة والتفريغ

لا يمثّل اختبار الرفع الساكن حركة الروبوت السريعة. تُراقَب قيمة التفريغ والانزلاق والتشوه أثناء تسارع القطعة في الاتجاه الأقل ملاءمة. وتُختبر سيناريوهات الانعطاف المفاجئ والتوقف الطارئ والاهتزاز. عند استخدام عدة كؤوس شفط، يُقيَّم توزيع الحمل في حال حدوث تسرب جزئي في أحدها. وتشمل مجموعة الاختبار عينات المنتج الأرق والأثقل والأكثر مسامية والأشد تقوساً ضمن حدود التفاوتات المسموح بها.

يمكن لمسار الروبوت أيضاً تحسين موثوقية الإمساك. فاستخدام منحنى حركة سلس بدلاً من التسارعات الحادة غير الضرورية يقلل القوة الجانبية التي قد تتسبب في انزلاق القطعة ضمن مستوى كؤوس الشفط. وقد يؤدي الاقتراب عمودياً على السطح والضغط المتحكم به عند نقطة الالتقاط إلى تحسين إحكام الغلق. أما الضغط الزائد فيشوّه المنتج الرقيق أو يجعل الجزء المنفاخي لكأس الشفط غير مستقر. وتُضبط مسافة الاقتراب ومدة التلامس في وصفة التشغيل بحسب نوع المنتج.

انقطاع الطاقة والسلامة

مستشعر التفريغ عنصر للتحقق من العملية؛ أما وظائف السلامة في خلية المناولة فتُصمَّم بصورة مستقلة وفقاً لتقييم المخاطر. ويُقيَّم معاً زمن الاحتفاظ بالقطعة عند فقدان الهواء المضغوط أو الكهرباء، والتدابير مثل صمام عدم الرجوع وحجم خزان الاحتياطي، وحماية منطقة السقوط، والتوقف المتحكم به. وقد لا يوفّر حجم خزان الاحتياطي مدة الإمساك المتوقعة على الأسطح المسامية؛ لذا يُعد الاختبار على قطعة فعلية إلزامياً.

تُدرَج في تعليمات العمل متطلبات منع وجود أشخاص أسفل الأحمال المنقولة، وحماية منطقة السقوط، وتفريغ الفراغ المخزّن بأمان أثناء الصيانة. وعند عودة الطاقة، لا تبدأ الحركة التلقائية قبل التحقق من حالة الإمساك. وتُعالَج بصورة منفصلة سيناريوهات بقاء القطعة على كأس الشفط، أو وضعها في تجهيزة التثبيت، أو انحشارها بينهما.

خطة التشغيل الأولي والقبول

1. رقّم جميع أنواع المنتجات، مع تحديد خصائص أسطحها وحدود الكتلة والتقوس والمسامية ودرجة الحرارة.
2. حدّد مواضع كؤوس الشفط وفقاً لمركز الثقل ومناطق الإسناد الصلبة؛ وتحقق من تأثير تغيّر التفاوتات.
3. ركّب مولّد التفريغ والخرطوم والمرشح، وقِس ضغط التغذية أثناء الشفط؛ وأجرِ اختبار التسرب.
4. سجّل زمن الشفط وعتبة الرفع والحد الأدنى للتفريغ أثناء النقل وزمن التحرير لكل منتج.
5. اختبر سيناريوهات الحركة بأقصى سرعة، والتوقف الطارئ، والتسرب الجزئي في كأس الشفط، وانقطاع الطاقة.
6. اربط قيمة التفريغ بسجل أعطال PLC ووصفة تشغيل المنتج؛ وراقب معدلات الإنذارات الكاذبة والحالات التي لا يُكتشف فيها الخلل.
7. تحقق خلال التشغيل الدوري طويل الأمد من تآكل كؤوس الشفط واتساخ المرشح والآثار على القطعة واستهلاك الهواء.

معيار الصيانة وقطع الغيار

تُفحص حافة كأس الشفط للتحقق من عدم وجود تشققات أو قطوع أو تصلّب أو تشوه دائم أو أوساخ. وقد يظهر تآكل كأس الشفط في صورة زيادة زمن إخلاء الهواء وارتفاع استهلاك الهواء. وتُراقَب دورياً حالة المرشح وكاتم الصوت والخرطوم والوصلات وأداء الشفط للقاذف. ويمكن تخطيط الصيانة استناداً إلى عدد الدورات واتجاه تغيّر التفريغ، وليس وفق الجدول الزمني وحده.

يُحفَظ في قائمة قطع الغيار الرمز الكامل، بما يشمل شكل كأس الشفط وقطره ومادته والوصلة والحامل ومعوّض الارتفاع. ويجب عدم استبدال المادة المرنة عشوائياً بأخرى متشابهة ظاهرياً. وبالنسبة إلى المولّد، يُسجَّل الطراز الدقيق والفوهة والواجهة الكهربائية ووظيفة الصمام وخيار المستشعر. وتُراجَع حالة دورة حياة المنتج على صفحة Festo الرسمية قبل الطلب؛ ولا يُفترض أن التكوين الوارد في ورقة بيانات قديمة لا يزال سارياً.

المعلومات المطلوبة لإعداد عرض السعر

• الكتلة الدنيا والقصوى للمنتج، وأبعاده، ومركز ثقله، وتفاوتات التصنيع
• مادة السطح وخشونته ومسامّيته وتقوسه، والثقوب، وحالة الزيوت والغبار
• مساحة التلامس والآثار السطحية والتشوه المسموح بها، ومتطلبات التنظيف
• اتجاه حركة الروبوت، والتسارع الأقصى، وسلوك التوقف الطارئ، وزمن الدورة، ونسبة التشغيل
• عدد كؤوس الشفط وتوزيعها، وفروق الارتفاع، والحاجة إلى مفصل أو معوّض ارتفاع
• أزمنة الشفط والتحرير المستهدفة، وعتبة المراقبة المطلوبة، والاستجابة للأعطال
• ضغط هواء المنشأة، وفئة جودته، ومعدل التدفق المتاح، والهدف السنوي لاستهلاك الطاقة
• الترتيب المركزي أو الموزّع لمولّدات التفريغ، وطول الخراطيم، والخطوط المتحركة
• PLC، وواجهة I/O الرقمية أو IO-Link، وتسجيل البيانات، وإدارة وصفات التشغيل
• انقطاع الطاقة، وخطر السقوط، ومنطقة الحماية، واختبار القبول، ونطاق الصيانة

لا يُبنى نظام تفريغ موثوق بمجرد اختيار أكبر كأس شفط أو أعلى مستوى تفريغ. يمثّل OVEM المراقبة والوظائف المدمجة، ويمثّل OVEL توليد التفريغ الموزّع منخفض الكتلة، ويمثّل ESG تنوع الخيارات الميكانيكية، ويمثّل OGVM الإمساك الديناميكي بالأسطح، ويمثّل OGGB نهج المناولة المتخصص منخفض التلامس. تتحقق Oskon من التركيبة المناسبة باستخدام عينات منتجات فعلية، ومنحنى الحركة، وحسابات الطاقة، وسيناريوهات الأعطال؛ وتربط الاختيار النهائي بتكوين Festo الحالي ووثائق الطراز المحدد كاملةً.
