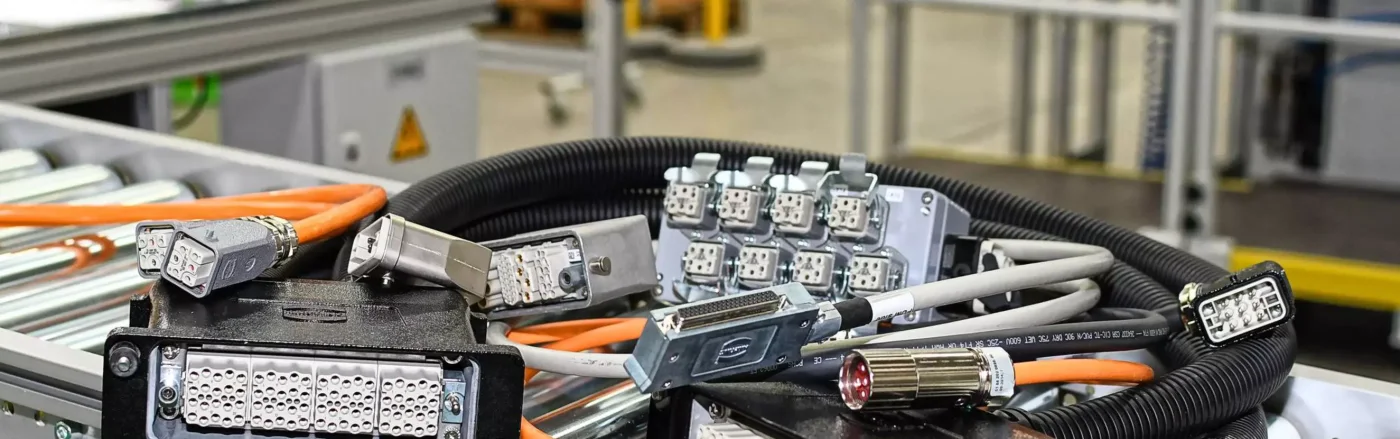

في مشاريع التوصيلات الصناعية، قد لا يكون المنتج الجاهز كافياً لاستكمال التطبيق الفعلي، حتى لو كانت القيم الكهربائية للموصّل القياسي مناسبة. فقد تستدعي الأبعاد الميكانيكية المتاحة للآلة، أو مسارات الكابلات الخاصة، أو جمع واجهات أجهزة مختلفة في ضفيرة واحدة، أو حركة الروبوت، أو التوافق الكهرومغناطيسي، أو تسلسل التجميع، أو وثائق الاختبار الخاصة بالعميل، حلاً جديداً. تمثّل HARTING Customised Solutions نهجاً للمشاريع يجمع تقنيات الموصّلات والكابلات والتوصيل القياسية من HARTING مع تجميعات كابلات وضفائر كابلات وواجهات لوحات تحكم ومكوّنات ميكانيكية وإلكترونية تكميلية مخصّصة للتطبيق.
التخصيص عملية أوسع من مجرد تغيير طول كابل لمنتج في الكتالوج، وأكثر ضبطاً من تصميم مكوّن جديد من الصفر لم يخضع للتحقّق. والهدف هو الاستفادة قدر الإمكان من واجهات HARTING القياسية والموثّقة، مع تكييف الجزء الذي لم يُحلّ من التطبيق من خلال العمل الهندسي. يوضّح هذا الدليل الفرق بين كابلات النظام القياسية والحل المخصّص الفعلي، ومدخلات المشروع، وخطوات إعداد النموذج الأولي والتحقّق. ويجب التأكّد بشكل منفصل لكل مشروع من قابلية التصنيع والشهادات وجدول التسليم وتوافر المخزون.
متى يلزم حل توصيل مخصّص؟
يتمثّل الفحص الأول في تحديد ما إذا كان كابل نظام قياسي من HARTING يلبّي المهمة. فإذا كانت عائلة الموصّلات المناسبة، وترتيب الأطراف، ونوع الكابل، والتدريع، والطول، وتوليفة النهايات متاحة في الكتالوج، يكون المنتج القياسي الخيار الأول بفضل وثائقه الفنية ورقم المنتج وسهولة إعادة الطلب. وإذا أمكن تحديد كابل النظام باستخدام أداة تهيئة، فهو أيضاً غالباً حل مهيّأ يستند إلى قواعد الإنتاج الحالية. وليس كل منتج مهيّأ تطويراً مخصّصاً جديداً بالكامل.
يصبح المشروع المخصّص مناسباً عند الحاجة إلى ضفيرة كابلات متعددة الفروع، أو توزيع أطراف خاص بالعميل، أو ملصقات ونقاط تفرّع خاصة، أو غلاف حماية خاص بالآلة، أو صفيحة عبور خاصة للوحة التحكم، أو PCB وسيطة، أو مهايئ يطابق واجهات شركات مصنّعة مختلفة، أو خطة اختبار خاصة بالتطبيق. وتذكر صفحة HARTING الرسمية أن هذه الحلول يمكن استخدامها في مجالات مثل تصنيع الآلات والروبوتات وأنظمة السكك الحديدية، وأنها تعالج نقل الطاقة والبيانات والإشارات وفقاً لبيئة التطبيق. ويساعد توضيح النطاق منذ البداية على تقليل عدد الأجزاء المخصّصة غير الضرورية.
الحد الفاصل بين كابل النظام القياسي والحل المخصّص
| حالة المشروع | نقطة البداية الصحيحة | مبرّر القرار |
|---|---|---|
| يلبّي الكتالوج متطلبات الطرفين والكابل والطول | كابل نظام قياسي | اختيار قابل للتتبّع باستخدام رقم منتج جاهز وبيانات فنية منشورة |
| المطلوب فقط طول قابل للتهيئة باستخدام الواجهات الحالية | كابل نظام مهيّأ | أبعاد مناسبة للمشروع ضمن قواعد الإنتاج القياسية |
| تتفرّع من جذع رئيسي واحد عدة فروع للأجهزة | ضفيرة كابلات مخصّصة | التفرّع وطول الفروع والملصقات والحماية الميكانيكية مخصّصة للتطبيق |
| يتغيّر جدار لوحة التحكم والكابلات الداخلية وضفيرة التوصيلات الميدانية معاً | واجهة نظام مخصّصة | يلزم التحقّق من الموصّل والصفيحة وPCB وتجميعة الكابلات معاً |
| توجد حركة وحزمة أدوات خاصتان على محور الروبوت | ضفيرة رئيسية للروبوت أو dresspack | تُصمَّم الحركة والالتواء وهندسة الذراع ومهمة العملية معاً |
| يختلف نطاق الاعتماد أو الاختبار عن المنتج القياسي | تطوير وتحقّق مخصّصان | يجب تحديد المسؤولية الفنية والعيّنة وأدلة الاختبار لكل مشروع على حدة |
أعدّ المواصفات الفنية قبل اختيار المنتج
الوثيقة الأولى لطلب التوصيل المخصّص ليست مجرد عبارة «سيتم توصيل هذين الجهازين»، بل قائمة متطلبات تصف الواجهات الكهربائية والميكانيكية عند الطرفين. ويُسجَّل لكل دائرة الجهد والتيار المستمر وتيار بدء التشغيل أو التيار الاندفاعي ونوع الإشارة وبروتوكول الاتصال وترتيب التدريع والموصل الوقائي. وتُطابَق تعيينات الأطراف مع المخططات المحدّثة للشركة المصنّعة للجهاز. وإذا كان سيتم جمع خطوط الطاقة أو الإشارات أو البيانات أو الخطوط الهوائية أو الضوئية في الموصّل المادي نفسه، فيجب تقييم تأثيراتها المتبادلة وقواعد الفصل بينها.
يجب أن يشمل التوصيف الميكانيكي اتجاه خروج الموصّل، والقطر الخارجي المسموح للكابل، وحيّز جلاند الكابل أو القولبة، والقطر الإجمالي لضفيرة الكابلات، ومسافات التفرّع، والفتحات التي ستمرّ عبرها أثناء التركيب. ويُتحقَّق باستخدام التخطيط ثلاثي الأبعاد من إمكانية وصول فنّي الصيانة إلى عنصر القفل، والترميز الذي يمنع التزاوج الخاطئ، وحمل الشد على الكابل، والحيّز الأدنى للانحناء. ويُفيد في هذه المرحلة توفير HARTING بيانات CAD وأدوات اختيار المنتجات ضمن خدماتها الهندسية، لكن مسؤولية التخطيط النهائي تقع على عاتق تصميم النظام.
كذلك ينبغي ألّا تُختزَل الظروف البيئية في درجة IP واحدة. فدرجة حرارة المحيط والسطح والزيوت ومواد التنظيف الكيميائية وUV والأوزون والرطوبة والضباب الملحي والاهتزاز والصدمات وتناثر اللحام وطريقة الغسل، كلها مدخلات مستقلة. وللكابلات المتحركة، يجب تحديد الشوط والسرعة والتسارع وعدد الدورات ونصف قطر الانحناء وزاوية الالتواء. وغالباً ما تسري درجة IP للمنتج عندما تكون الأجزاء المتزاوجة موصولة ومقفلة بالكامل؛ كما يجب التحقّق بشكل منفصل من النهايات المفتوحة لضفيرة الكابلات وعناصر التفرّع وموضع العبور عبر لوحة التحكم ضمن سلسلة الحماية نفسها.
واجهات HARTING القياسية هي المكوّنات الأساسية للحل المخصّص
الخيار الأول في تصميم التوصيلات المخصّصة هو تلبية مهام الطاقة والإشارات والبيانات التي يتطلّبها التطبيق باستخدام مجموعة منتجات HARTING الحالية. ويمكن النظر في الموصّلات الصناعية Han، بخياراتها المتعددة للتلامسات والأغلفة، لواجهات الآلات ولوحات التحكم؛ وفي الموصّلات الدائرية مثل M8 وM12 وM17 وM23 للتوصيلات الميدانية المدمجة وتوصيلات المستشعرات والمشغّلات ووحدات القيادة. وتشكّل RJ Industrial وix Industrial وT1 Industrial وpreLink وحلول الألياف الضوئية خيارات لطبقة البيانات، بينما توفّر الواجهات الهجينة خيارات للنقاط التي تتطلّب جمع عدة أنواع من النقل في توصيل واحد.
لا يُثبت اسم العائلة وحده الملاءمة الفنية هنا. فعلى سبيل المثال، قد يشمل المسمّى M12 ترميزات A أو D أو X أو L أو غيرها، وأعداداً مختلفة من التلامسات، ووظائف للطاقة والبيانات. كما يشمل اسم Han العديد من مقاسات الأغلفة وأنواع القفل ووحدات الإدخال أحادية الكتلة ووحدات Han-Modular. وعند تصميم ضفيرة مخصّصة، يجب تثبيت رقم الجزء الكامل والجزء المقابل والتلامس ومساحة مقطع الكابل وطريقة الكبس أو إنهاء التوصيل والملحقات بالرجوع إلى ورقة بيانات المنتج.
مسار المشروع: من الفكرة إلى منتج معتمد للإنتاج المتسلسل
- تحليل التطبيق: تُجمع بيانات الأجهزة وقائمة الإشارات والتخطيط الميكانيكي وظروف الحركة والبيئة.
- مراجعة المنتجات القياسية: يُتحقَّق مما إذا كان كابل نظام جاهز أو منتج قابل للتهيئة يلبّي المتطلبات.
- تحديد النطاق: تُحدَّد حدود تخصيص الطول وتوزيع الأطراف والتفرّع والصفيحة وPCB وخرطوم الحماية ووضع الملصقات.
- مراجعة المفهوم والمخاطر: تُقيَّم الحماية الكهربائية وEMC والحمل الميكانيكي وتسلسل التجميع وطريقة الصيانة معاً.
- النموذج الأولي: تُجرَّب عيّنة تمثيلية على الأجهزة الفعلية والموصّلات المقابلة والتخطيط الفعلي للآلة.
- التحقّق: تُجرى اختبارات الاستمرارية أو الجهد العالي أو الوظائف أو البيانات أو التدريع أو الإحكام أو الاختبارات البيئية وفقاً للمواصفات الفنية.
- الإجازة للإنتاج: يعتمد العميل مراجعة الرسومات وقائمة المواد ومعايير الاختبار والملصقات والتغليف.
- إدارة التغييرات: تُنفَّذ التغييرات اللاحقة على الأجهزة أو الكابلات من خلال مراجعة جديدة وإعادة الاختبار عند الحاجة.
مثال تطبيقي: واجهة جاهزة بين آلة مخصّصة ولوحة التحكم

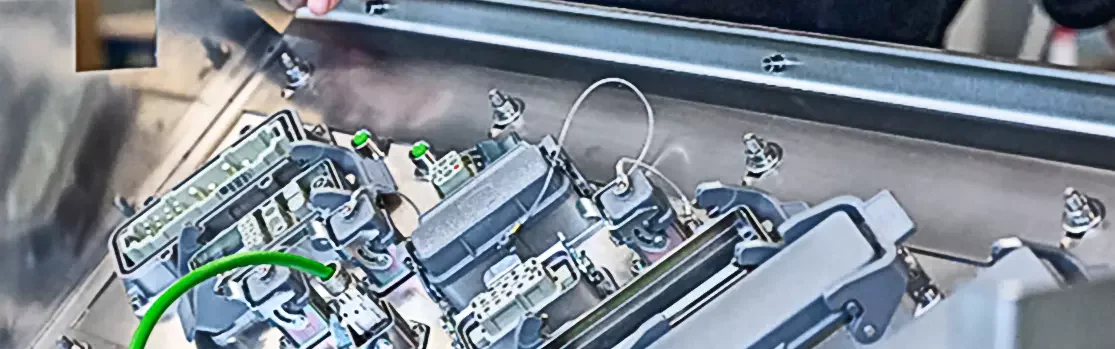

يوضّح المثال الرسمي الذي نفّذته HARTING بالتعاون مع SUATEC سبب كون الحل المخصّص أشمل من مجرد كابل بطول مختلف. فقد كانت ضفيرة الآلة في المشروع تتكوّن من 50 كابلاً منفصلاً، يحتوي كل منها على عدد من النوى يتراوح بين 4 و25. وفي التركيب التقليدي، كان يلزم تجهيز هذه النوى في الموقع وتوصيلها بلوحة التحكم واحدة تلو الأخرى. أما في الحل، فقد عولجت ضفائر الكابلات الجاهزة والموصّلات الصناعية وصفيحة التثبيت المصنوعة من الفولاذ المقاوم للصدأ وPCB المخصّصة داخل لوحة التحكم معاً.
وفقاً لصفحة دراسة الحالة الرسمية، تولّت PCB المخصّصة وظيفة صف أطراف التوصيل الذي يضم 200 تلامس للجهد المنخفض؛ ووُصّلت المهايئات الجاهزة مباشرة بموصّلات HARTING الصناعية. وشملت مناقشات المشروع توضيح المتطلبات الفنية والمفهوم والعيّنة والنموذج الأولي والدفعة التجريبية والاختبار الكهربائي واختبار EMC. ويخصّ الانخفاض المعلن في زمن التجميع بنسبة لا تقل عن 30 بالمئة الطريقة السابقة لهذا العميل ونطاق المشروع؛ ولا ينبغي استخدامه كضمان للأداء أو الزمن لآلة أخرى.
الضفيرة الرئيسية وdresspack والكابل الأرضي في توصيلات الروبوتات

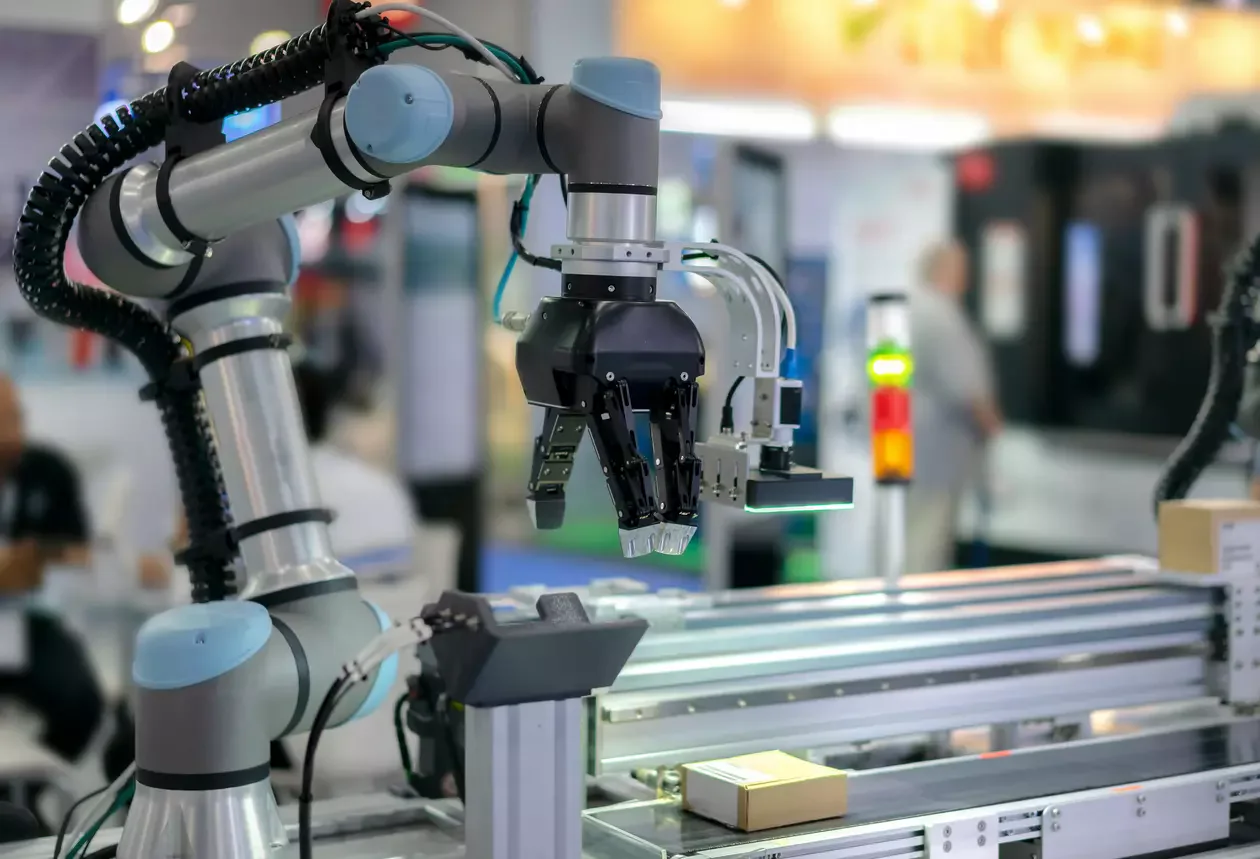

لا تتكوّن كابلات الروبوت من نوع واحد، نظراً لاختلاف مناطق الحركة. وتصف صفحة الروبوتات ضمن HARTING Customised Solutions الضفيرة الرئيسية بأنها حل الكابلات الداخلية الممتد من قاعدة الروبوت إلى المحرّك أو المشغّل أو المستشعر الموجود على المحور. أما Dresspack فهي حزمة الكابلات الخارجية للروبوت، وتُشكَّل وفقاً لمهمته التشغيلية، مثل اللحام أو مناولة المواد أو الطلاء. ويشكّل الكابل الأرضي التوصيل الجاهز الذي ينقل الطاقة وإشارات التحكم بين لوحة التحكم وقاعدة الروبوت.
يوضّح هذا التمييز نمط الحركة وطريقة الصيانة وحدود الوحدة التي ستُستبدل. فالضفيرة الرئيسية داخل جسم الروبوت والحزمة الخارجية التي تُفكّ عند تغيير الأداة لا تتعرّضان للدورات والالتواء والتأثيرات الكيميائية نفسها. ويُصمَّم لكل قسم على حدة نوع الكابل واستمرارية التدريع وخرطوم الحماية والمسافات بين المشابك وسماحية الانحناء وموضع الموصّل. وإلى جانب سلامة نقل الطاقة والبيانات، يُستهدَف أيضاً ألّا تتداخل الضفيرة مع حركيات الروبوت، وأن يمكن استبدالها أثناء الصيانة بالإصدار الصحيح.
مطابقة الواجهات في مثال توزيع الطاقة اللامركزي
توضّح الدراسة التي نشرتها HARTING بشأن PULS FIEPOS كيفية مطابقة الواجهات القياسية الحالية ضمن نظام مخصّص للعميل. وتذكر الصفحة الرسمية تجميعات كابلات Han Q4/2 وHan Q5/0 وM12 بترميز S و7/8 بوصة لدخل طاقة AC، بحسب طراز FIEPOS؛ ولخرج طاقة DC تذكر Han Q4/0 وHan Q2/0 وM12 بترميز L وحلولاً متنوعة بمقاس 7/8 بوصة. أما للإشارات والاتصال ومراقبة الحالة، فقد استُخدمت تجميعات كابلات M12 بترميز A.
هذه القائمة ليست وصفة عامة لتوزيع الطاقة، بل أمثلة للواجهات في سياق التطوير المشترك المذكور فقط. ولا ينبغي اختيار الترميز نفسه أو عائلة المنتجات نفسها مباشرة لجهد أو تيار أو جهاز آخر. فقد عالج المشروع دخل AC أحادي الطور وثلاثي الأطوار، وخرج DC، وتوصيلات الإشارات باعتبارها مهام مختلفة؛ ودعم بنية التغذية اللامركزية بكابلات مسبقة التجهيز ومختبَرة. وفي أي طلب مشابه، يجب أولاً التحقّق من الواجهة التي تحدّدها الشركة المصنّعة للجهاز المراد توصيله، ومن التهيئة الحالية للمنتج.
ما الذي ينبغي أن تشملَه خطة التحقّق؟
تُحدَّد معايير قبول المنتج المخصّص في مرحلة عرض السعر. ويمكن تحديد اختبارات استمرارية التوصيل من طرف إلى طرف، والقصر الكهربائي، ومقاومة الموصل، واستمرارية الموصل الوقائي، والجهد العالي عند الحاجة، لكل تجميعة كابلات. وفي خطوط Ethernet أو خطوط البيانات الأخرى، لا تكفي الاستمرارية وحدها، بل يلزم اختبار نقل يتوافق مع الفئة المستهدفة وبنية القناة. وفي كابلات المحرّكات المدرّعة، تُدرَس طريقة إنهاء التدريع بزاوية 360 درجة، ومسار EMC بين الغلاف ولوحة التحكم، ومفهوم التأريض على مستوى النظام بأكمله.
تذكر صفحة دراسة حالة كابلات وحدات القيادة من HARTING أنه يمكن إجراء اختبارات حماية IP والقدرة على حمل التيار ومقاومة الاهتزاز وجودة البيانات والإشارات وفقاً لمواصفات العميل. ولا يكون نطاق ذلك متماثلاً في جميع المشاريع. ويجب أن يمثّل اختبار IP حالة الأجزاء المتزاوجة وهي موصولة ومقفلة؛ وأن يمثّل اختبار العمر التشغيلي أثناء الحركة نمط الانحناء والالتواء الفعلي؛ وأن يمثّل اختبار درجة الحرارة أكثر أوضاع تركيب ضفيرة الكابلات سوءاً. ويجب أن يتيح تقرير القبول تتبّع العيّنة المستخدمة والمراجعة وطريقة الاختبار والنتيجة.
الإنتاج المتسلسل وإدارة دورة الحياة
تُعدّ قابلية إعادة إنتاج الحل المخصّص بأهمية نجاحه التقني. تحدّد قائمة المواد المعتمدة الموصلات، وملامسات التوصيل، والكابلات، والملحقات، وعناصر الحماية، والملصقات، ومواد التغليف بأرقام قطعها الكاملة. وتُوثَّق أطوال قطع الكابلات، وأبعاد تجريد العزل، وعدّة الكبس، ومعايير الجودة ضمن تعليمات إنتاج خاضعة للضبط. وفي طرازات الماكينات المختلفة، يجب تمييز ضفائر الكابلات المتشابهة ظاهرياً والمختلفة في توزيع أطراف التوصيل باستخدام الألوان، ومفاتيح منع التزاوج الخاطئ، والترميز الميكانيكي، والملصقات الواضحة.
تشمل خطة دورة الحياة تقدير الكميات السنوية، وحجم الدفعة، واحتياجات قطع الغيار، ومراجعات قائمة المواد، وإجراءات الاعتماد الواجب تطبيقها عند تغيير المكوّنات. لا يمكن استنتاج توافر المخزون أو مهلة التسليم من المحتوى؛ بل يجري التحقّق بشكل منفصل من ظروف الإنتاج والتوريد الحالية ضمن عرض المشروع. وعندما تغيّر الجهة المصنّعة لجهاز ما الموصل أو وظيفة أحد أطراف التوصيل، لا يكفي تحديث الرسم فقط؛ بل يجب تقييم المخاطر الكهربائية، والتوافق مع الجزء المقابل للموصل، والحاجة إلى إعادة الاختبار.
الملف المطلوب إعداده للحصول على عرض سعر
- الجهات المصنّعة للأجهزة المراد توصيلها، ورموز طرازاتها الكاملة، ووثائق واجهاتها المحدّثة
- نوع كل موصل من حيث الذكر أو الأنثى، وترميزه، وعدد ملامسات التوصيل، وتوزيع أطراف التوصيل، وآلية القفل
- الجهد، والتيار المستمر والتيار اللحظي، وبروتوكول الإشارة أو البيانات، ومتطلبات التدريع
- رسم مُبعَّد للمسار الرئيسي، وأطوال الفروع، والتفاوتات المسموح بها، والطول الاحتياطي للصيانة، ونقاط التفرّع
- متطلبات مشوار الحركة، والسرعة، والتسارع، ونصف القطر، وعدد الدورات المتوقع، بحسب الاستخدام الثابت أو ضمن سلسلة جرّ الكابلات أو مع حركة التواء أو حركة روبوتية
- متطلبات درجة الحرارة، والزيوت، والمواد الكيميائية، والأشعة فوق البنفسجية، والماء، والغبار، والاهتزاز، والصدمات، والسلوك عند التعرّض للحريق
- نطاق التوريد الخاص بلوحة تركيب الخزانة، وجلاندات الكابلات، وPCB، والمهايئات، والخراطيم الواقية، وقطع التثبيت
- محتوى الملصقات، والرقم التسلسلي، وقابلية التتبّع، والتغليف، وإدارة طرازات الماكينات المختلفة
- المعيار المطلوب، واعتماد السوق، وطريقة الاختبار، وعدد العينات، ومعايير القبول
- مسؤوليات اعتماد النموذج الأولي، والدفعة التجريبية، والإنتاج المتسلسل، وقطع الغيار، والمراجعات
عند استكمال هذا الملف، يتحوّل التخصيص من طلب مبهم للحصول على «كابل مخصّص» إلى مشروع هندسي قابل للقياس. ويمكن لـ Oskon الإبقاء على كابلات أنظمة HARTING القياسية حيث تفي بالغرض، وتصميم الجزء الضروري فقط وفق نهج HARTING Customised Solutions. وبذلك تُقيَّم الملاءمة الكهربائية، ووقت التركيب، والصيانة، والجودة، ودورة الحياة ضمن إطار تقني واحد.
