لا تتحدد موثوقية المحور الهوائي بقطر الأسطوانة وحده. فاتجاه الحمل، والشوط، وزمن الدورة، والقوى الخارجية، وترتيب المحامل، ووظيفة الصمام، ومعدل التدفق الفعلي، وحجم الخراطيم، والتخميد، والتغذية الراجعة للموضع، وجودة الهواء المضغوط، كلها عناصر ضمن الحسابات نفسها للنظام. يتناول هذا الكتالوج ودليل الاختيار عناصر التشغيل والتحكم الهوائية من Festo انطلاقاً من مهمة الحركة، قبل النظر في المنتجات كلٍّ على حدة. ولا تنطبق القيم الفنية إلا على المثال المحدد اسمه ورقم منتجه صراحةً؛ ويجب التحقق من الاختيار النهائي بالرجوع إلى ورقة بيانات Festo الحالية، وتعليمات التشغيل، وتقييم المخاطر، وظروف الماكينة الفعلية.
ابدأ الاختيار بمهمة الحركة، لا برمز المنتج
تتمثل الخطوة الأولى في وصف ما ستنفذه الآلية وصفاً كمياً. ويجب تسجيل الحمل في اتجاهَي التقدم والرجوع، والتركيب الرأسي أو الأفقي، والشوط، والزمن المستهدف، وعدد الدورات في الساعة، وفترات الانتظار، وخطر الصدمات، كلٌّ على حدة. فالمحور الأفقي الذي يدفع قطعة والمحور الرأسي الذي يرفع حملاً ويثبّته معلّقاً لا يتطلبان بنية السلامة والتحكم نفسها، حتى إن بدا أن لهما القطر نفسه. كما أن مركز ثقل الحمل وبُعده عن نقطة التوصيل ومواضع الأدلة الميكانيكية تغيّر العزم المؤثر في الأسطوانة.
تستند القوة النظرية للأسطوانة الهوائية إلى حاصل ضرب الضغط في المساحة الفعالة للمكبس. وفي حركة الرجوع، تُطرح المساحة التي يشغلها قضيب المكبس، لذلك تكون قوة الرجوع أقل من قوة التقدم عند الضغط نفسه. ومع إضافة احتكاك موانع التسرب، واحتكاك الأدلة، والتسارع، والميل، والضغط الخلفي، وفواقد الخطوط، لا تعود القيمة النظرية حملاً قابلاً للاستخدام مباشرةً. ويجب أن يكون ضغط التصميم هو أدنى ضغط تشغيل يمكن الحفاظ عليه عند مدخل الماكينة وفي حالة أعلى استهلاك متزامن، وليس القيمة اللحظية عند مخرج الضاغط.
كذلك لا يُحسب زمن الدورة بقسمة الشوط على السرعة فقط. إذ يتكوّن الزمن الإجمالي من زمن تبديل الصمام، وملء حجرة الأسطوانة والخراطيم، وتفريغ هواء العادم، ومنطقة التخميد، وتأخيرات التحكم. لذلك قد تؤدي زيادة القطر بناءً على القوة وحدها إلى نتيجة عكسية: فالحجم الأكبر يتطلب هواءً أكثر، وصماماً أكبر، وزمن ملء أطول. وغالباً ما يكون أصغر مشغّل مناسب يحتفظ بهامش قوة كافٍ نقطة انطلاق أكثر توازناً من حيث الطاقة وجودة الحركة وحجم المعدات.
| المهمة | الحل المراد تقييمه | البيانات الأساسية التي تحدد القرار |
|---|---|---|
| دفع أو سحب أو رفع خطي قياسي | أسطوانة بقضيب مكبس ذات أبعاد وفق ISO؛ مثل DSBC | القوة والشوط والتركيب وحمل قضيب المكبس والتخميد واستشعار الموضع |
| حركة قصيرة وعالية الصلابة تحت تأثير قوة جانبية أو عزم | مشغّل مزوّد بدليل مدمج؛ مثل DFM/DFM-B | نوع الدليل وتركيبة القوى والعزوم والشوط والسرعة وطاقة الإيقاف |
| حركة خطية بشوط طويل وطول تركيب محدود | أسطوانة دون قضيب مكبس مناسبة للتطبيق | الشوط والحمل المنقول والدليل الخارجي ووصلة تصريف التسرب والبيئة |
| دوران أو تأرجح بزاوية محدودة | مشغّل دوّار هوائي | زاوية الدوران وعزم الدوران والقصور الذاتي وطاقة الإيقاف والمصدّ الميكانيكي |
| تحكم هوائي مركزي لعدة محاور | مجمّع صمامات مناسب؛ مثل VTUG | وظائف الصمامات ومعدل التدفق الإجمالي/المتزامن ومناطق الضغط والاتصال |
الحركة الخطية القياسية: أسطوانة DSBC وفق ISO
تصف الوثيقة الفنية الحالية من Festo عائلة DSBC بأنها أسطوانات مزدوجة الفعل، ذات أبعاد قياسية وفق ISO 15552، ومناسبة لاستشعار الموضع دون تلامس. وتسهّل واجهات التركيب الموحّدة اختيار الملحقات في التصاميم الجديدة وتقييم التوافق الميكانيكي مع ماكينة قائمة في الظروف المناسبة. ومع ذلك، لا تعني عبارة «متوافق مع ISO» أن سلوك التخميد أو مجرى المستشعر أو نطاق الملحقات أو اختيار المواد متماثل لدى جميع المصنّعين. ويجب مقارنة الخصائص الديناميكية والبيئية، إلى جانب أبعاد التركيب، على مستوى رمز المنتج.
تتوافر في عائلة DSBC خيارات للتخميد المرن عند نهاية الشوط، والتخميد الهوائي ذاتي الضبط، والتخميد الهوائي القابل للضبط. وتتمثل وظيفة التخميد في تبديد طاقة الكتلة المتحركة عند نهاية الشوط ضمن حدود مقبولة. أما صمام ضبط السرعة فينظّم سرعة المحور طوال الحركة؛ ولا تحل أيٌّ من الوظيفتين محل الأخرى. وعند وجود كتلة كبيرة أو سرعة عالية أو مسافة تخميد قصيرة، يجب حساب الطاقة المسموح بها ونطاق الضبط، وتقييم استخدام ممتص صدمات خارجي أو حل إيقاف ميكانيكي عند الحاجة.

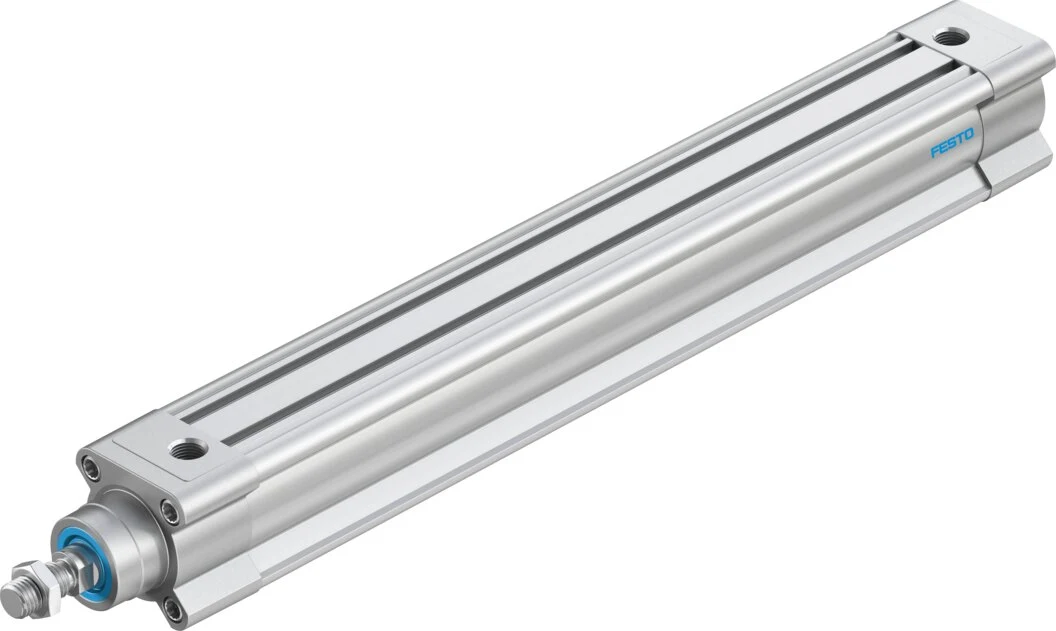

مثال لطراز محدد: DSBC-40-320-PPSA-N3
تحدّد ورقة بيانات Festo المؤرخة في أغسطس 2026 مواصفات DSBC-40-320-PPSA-N3 برقم المنتج 1376912 بقطر مكبس 40 mm، وشوط 320 mm، وتشغيل مزدوج الفعل، وتخميد هوائي ذاتي الضبط عند نهاية الشوط. ويبلغ ضغط التشغيل 0,6–12 bar، والقوة النظرية عند 6 bar مقدار 754 N في اتجاه التقدم و633 N في اتجاه الرجوع. يتوافق المنتج مع ISO 15552، ويدعم استشعار الموضع بمفتاح تقاربي، ويحتوي على وصلة هوائية G1/4. وتخص هذه الأرقام هذا الطراز وحده؛ ولا يجوز تعميمها على خيارات أخرى للقطر أو الشوط أو التخميد أو المواد الخاصة.
في الأشواط الطويلة، يجب التحقق من حد الانبعاج في اتجاه الضغط بصورة مستقلة، حتى إن بدا قضيب المكبس كافياً لتحمّل حمل الشد. ويجب أن يضمن نوع المفصل أو الشفة محاذاة الحمل مع محور الأسطوانة؛ كما يجب ألا يُستخدم قضيب المكبس بديلاً عن دليل خارجي. وقد تؤدي الأخطاء الزاوية في التوصيل، والأحمال غير الموجّهة، والأسطوانات المتوازية المربوطة ببعضها ربطاً صلباً، إلى تآكل مبكر في موانع التسرب والمحامل. ويجب رسم ملحقات التركيب ووصلة قضيب المكبس ودليل الحمل معاً.
القوى الجانبية والعزوم: المشغّل الموجّه DFM
عندما لا تقتصر المهمة على دفع قطعة العمل إلى الأمام، بل تشمل أيضاً منع دورانها، أو نقل جهاز تثبيت، أو تحمّل عزم على اللوحة الطرفية، ينبغي تقييم استخدام مشغّل بدليل مدمج. وتجمع وثيقة DFM الحالية من Festo المشغّل والدليل في جسم واحد، وتعرض خيارَي دليل GF بمحامل انزلاقية ودليل KF بمحامل كروية معاد تدويرها. ويمكن النظر في المحامل الانزلاقية للمهام التي تتطلب صلابة عالية ومقاومة للصدمات، وفي الدليل ذي المحامل الكروية المعاد تدويرها للحركة الدقيقة وأحمال العزم. ويجب ألا يستند الاختيار الصحيح إلى أوصاف عامة مثل «أكثر دقة» أو «أكثر متانة» فقط، بل إلى مخططات الأحمال والدورة الفعلية.
يذكر الكتالوج خيارات أشواط تصل إلى 200 mm للمشغّل الأساسي DFM، وإلى 400 mm للطراز DFM-B. إلا أن القوة والعزم والسرعة المسموح بها تعتمد على قطر المكبس والشوط والدليل والتخميد واتجاه الحركة وتركيبة الأحمال المتزامنة. ويجب قراءة أي قيمة قصوى منفردة للعزم في الكتالوج على أساس افتراض أن العزوم والقوى الأخرى تساوي صفراً. وإذا وُجدت أحمال متعددة في الوقت نفسه، فيجب تطبيق طريقة التحقق من الأحمال المركّبة التي يحددها المصنّع، مع مراعاة كتلة التجهيز المثبّت على اللوحة الطرفية ومركز ثقله.

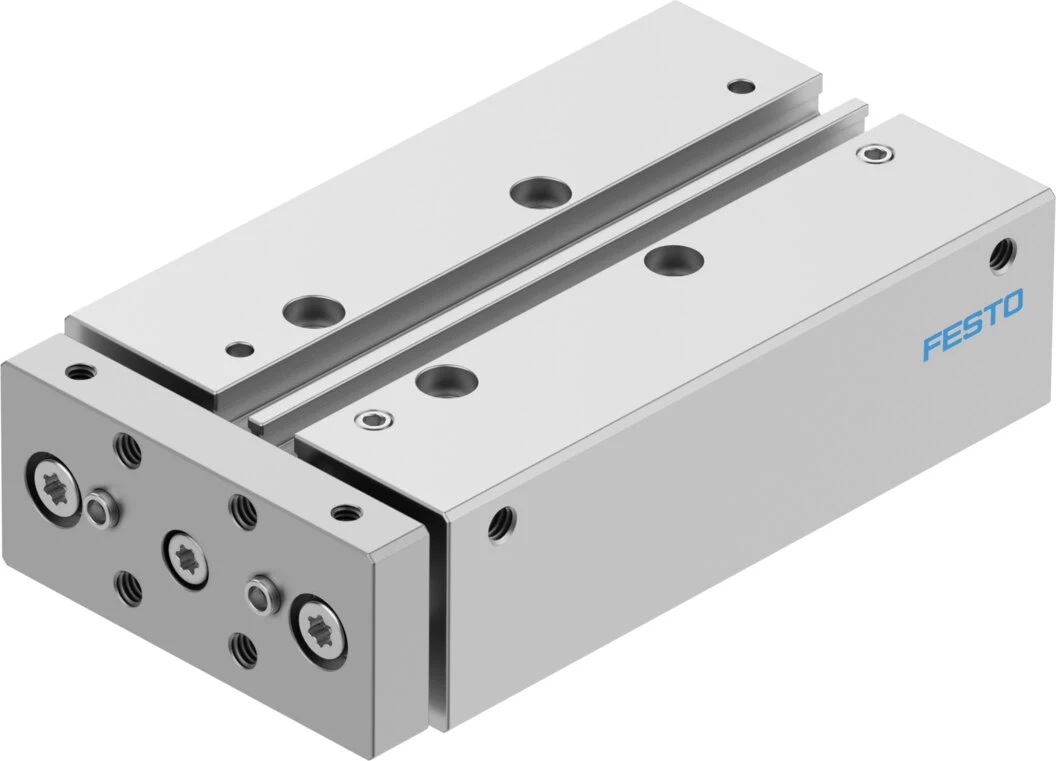

مثال لطراز محدد: DFM-16-50-B-PPV-A-GF
تحدّد ورقة بيانات DFM-16-50-B-PPV-A-GF برقم المنتج 8162433 قطر مكبس 16 mm، وشوطاً بطول 50 mm، وتشغيلاً مزدوج الفعل، وتخميداً هوائياً قابلاً للضبط عند الطرفين، ودليلاً بمحامل انزلاقية. ويبلغ ضغط التشغيل 2–10 bar؛ والقوة النظرية عند 6 bar مقدار 121 N في اتجاه التقدم و104 N في اتجاه الرجوع. ويمكن استشعار الموضع بمفتاح تقاربي، والوصلة من نوع M5. ولا تكفي هذه القيم وحدها لتحديد جميع القوى والعزوم الخارجية التي يمكن للمشغّل تحمّلها على اللوحة الطرفية؛ بل يجب أيضاً التحقق من مخططات أحمال DFM وهندسة التركيب.
تُدرس طاقة الإيقاف أيضاً بصورة مستقلة عن قدرة تحمّل الدليل. ويجب ألا تتجاوز الطاقة الحركية للتجهيز المتحرك طاقة نهاية الشوط المسموح بها للمشغّل في الكتالوج. وتشمل الحلول الممكنة خفض السرعة المسموح بها، أو تقليل الكتلة، أو إضافة ممتص صدمات خارجي. ويجب توجيه كابل المستشعر والخراطيم الهوائية بحيث لا تحتك بالجزء المتحرك؛ كما يجب استخدام جلب التمركز وأسطح التوصيل وفقاً لتعليمات التركيب.
طابق وظيفة الصمام مع سلوك الأسطوانة
يُتحكم في المشغّل أحادي الفعل غالباً بواسطة صمام 3/2، وفي المشغّل مزدوج الفعل غالباً بواسطة صمام 5/2 أو صمام 5/3 إذا تطلبت المهمة ذلك. وهذا مجرد تصنيف مبدئي. فالصمام أحادي الاستقرار يعود عند انقطاع الطاقة الكهربائية إلى موضعه المحدد بواسطة النابض؛ أما الحل ثنائي الملف أو ثنائي الاستقرار فقد يحتفظ بحالة التبديل الأخيرة. ويجب تقييم اتجاه حركة المحور وسرعتها عند فقد الطاقة أو إمداد الهواء أو إشارة التحكم على مخطط الدائرة.
قد يكون الموضع الأوسط للصمام 5/3 «مغلقاً» أو «موصلاً بالعادم» أو «مضغوطاً». ولا تضمن هذه الأوصاف وحدها تثبيت الحمل الميكانيكي بأمان. فالهواء قابل للانضغاط، وتوجد تسربات في الصمام والأسطوانة، وتبقى الطاقة مخزّنة في الخرطوم. وإذا كان المحور الرأسي يتطلب تثبيت الحمل، أو إنزاله بصورة متحكّم بها، أو منعه من السقوط عند فقد الضغط، فيجب تصميم وسائل قفل ميكانيكية أو مكابح أو موازنة مقابلة أو تدابير سلامة أخرى تتوافق مع تقييم المخاطر. كما تنص وثيقة Festo DSBC صراحةً على أن بعض خيارات القفل لا ينبغي اعتبارها عناصر تحكم مرتبطة بالسلامة دون تدابير إضافية.
لا ينبغي اختيار معدل التدفق الاسمي للصمام استناداً إلى الرقم الكبير في الكتالوج وحده. فسرعة الأسطوانة المطلوبة والمساحة الفعالة للمكبس والحجم المطلوب ملؤه تشكّل أساس معدل التدفق اللازم؛ بينما يسبّب الصمام والوصلات والخراطيم وكاتم الصوت وقنوات المجمّع المشتركة مقاومات تدفق متسلسلة. وإذا كانت عدة صمامات ستُبدَّل في الوقت نفسه، فيجب فحص معدل التدفق الإجمالي في قنوات الإمداد والعادم المشتركة. وقد يبطئ خرطوم صغير أو كاتم صوت متسخ الدورة رغم أن الصمام يبدو كافياً.

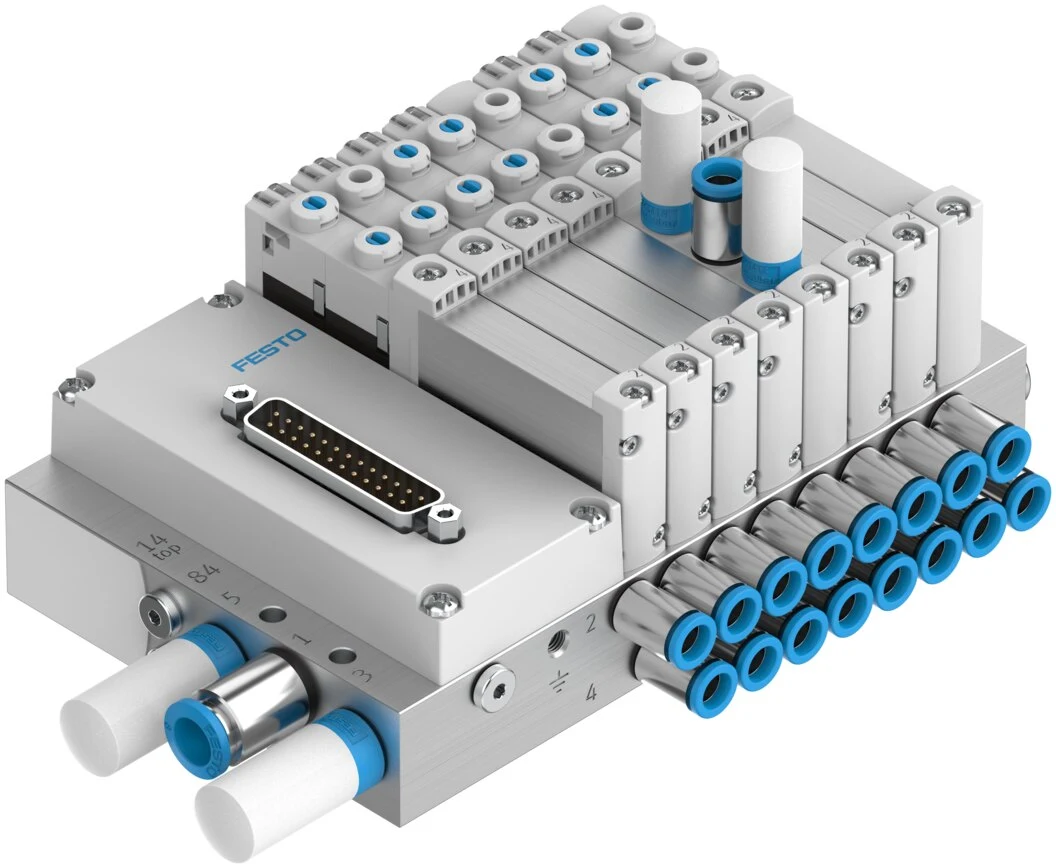

تحكم مركزي وتهيئة مرنة: مجمّع الصمامات VTUG
في الماكينات التي تحتوي على عدد كبير من المحاور الهوائية، يجمع مجمّع الصمامات الإمداد المشترك والتوصيلات الكهربائية ضمن بنية منظّمة. وتسرد وثيقة Festo VTUG لعام 2026 خيارات الوظائف 2 × 3/2 و3/2 و5/2 و5/3، ومقاسات الصمامات 10 و14 و18 mm، وإمكانية التوسّع حتى 24 موضع صمام بحسب التهيئة. وتشمل الخيارات Multi-pin وI-Port وIO-Link والاتصال عبر ناقل المجال بواسطة عقدة الناقل CTEU. ويجب التحقق من درجة الحماية الفعلية للمجمّع المختار وواجهته ووظائفه استناداً إلى التهيئة المكتملة.
قد تتيح إمكانية إنشاء عدة مناطق ضغط في VTUG مرونة لتوفير ضغوط تشغيل مختلفة أو ترتيبات منفصلة لهواء التحكم الطيار ضمن المجمّع نفسه. وتعتمد حدود ذلك على كتلة التوزيع وعناصر الفصل وإمداد الهواء الطيار ونوع الصمام. وإذا كانت هناك حاجة إلى خصائص مثل التفريغ، أو هواء طيار خارجي، أو التركيب داخل لوحة التحكم، أو الاستبدال أثناء التشغيل، فلا يجوز الاعتماد على اسم العائلة وحده. ويجب تحديد مناطق الضغط بوضوح في المخطط الهوائي، إلى جانب كل منفذ تشغيل ووصلة إمداد وعادم وهواء طيار وكاتم صوت.
تسرد ورقة البيانات المؤرخة في أغسطس 2026 لعائلة VTUG برقم المنتج 573606 حداً أقصى يبلغ 24 موضع صمام و13 منطقة ضغط؛ وجهد تشغيل اسمي 24 V DC، ومعدلات تدفق اسمية قياسية قصوى مختلفة بحسب المقاس. وتعطي الصفحة نفسها قيماً قصوى تصل إلى 330 و630 و1200 l/dakika للمقاسات 10 و14 و18 mm على الترتيب. ولا يعني ذلك أن المجمّع سيوفّر معدلات التدفق هذه في كل تهيئة أو عند تشغيل جميع الصمامات في الوقت نفسه. ويجب التحقق من قدرة التدفق الفعلية استناداً إلى رمز المنتج الكامل ووظيفة الصمام والمنفذ وترتيب الإمداد والعادم المشترك وضغط التشغيل.
صمّم التحكم في السرعة والتخميد ومسار العادم معاً
يوفّر صمام التحكم في التدفق أحادي الاتجاه مروراً حراً في اتجاه واحد وخنقاً قابلاً للضبط في الاتجاه المعاكس. وتوضح Festo أن هذه العناصر تُستخدم لضبط سرعة الأسطوانات الهوائية. وفي الأسطوانات القياسية مزدوجة الفعل، يُفضَّل في معظم التطبيقات خنق هواء العادم للحصول على حركة مستقرة؛ إذ ينشأ بذلك ضغط خلفي على جانب خروج الهواء من المكبس. ومع ذلك، قد تتطلب السرعات المنخفضة جداً، أو الأحمال المتغيرة، أو الحركة الرأسية، أو العمليات الخاصة، خنق هواء الإمداد أو اتباع أسلوب تحكم تناسبي. ويجب تحديد دائرة التطبيق استناداً إلى وثائق المصنّع ونتائج الاختبارات.
عند وضع صمام الخنق بالقرب من منفذ الأسطوانة، قد يقل تأثير حجم الهواء داخل الخرطوم على الضبط. يجب ضبط اتجاهَي الحركة كلٌّ على حدة، وتثبيت عنصر الضبط لمنع تغييره دون تصريح. إذا لم يكن فتح صمام الخنق بالكامل كافياً لزيادة سرعة الحركة، فقد تكمن المشكلة في الصمام أو الخرطوم أو الوصلة أو ضغط التغذية أو خط العادم. وقبل زيادة السرعة، يجب إعادة تقييم طاقة الكتلة المتحركة، وقدرة التخميد، والبنية الميكانيكية، والمخاطر على العاملين.
اختيار الخراطيم والوصلات جزء من أداء الحركة
يحدد القطر الداخلي للخرطوم وطوله بين الصمام والمشغّل كلاً من فقد الضغط والحجم الميت المطلوب ملؤه. فقد يؤدي المقطع الأصغر من اللازم إلى انخفاض السرعة عند معدلات التدفق العالية، بينما قد يؤدي الخرطوم الكبير والطويل إلى زيادة استهلاك الهواء وزمن الاستجابة. وغالباً ما يكون تقريب الصمام من المشغّل، واستخدام المقطع المناسب، وتجنب أطوال الخراطيم غير الضرورية من أكثر التعديلات فعالية قبل الانتقال إلى صمام أكبر. كما يجب التحقق بشكل منفصل من مقاومة الخرطوم المستخدم في حامل الكابلات المتحرك للانحناء والتآكل، ومن ملاءمته للبيئة المحيطة.
لا تحدد قلاوظ الوصلة وحدها سعة التدفق؛ إذ يؤثر الممر الداخلي وشكل الكوع والخرطوم المركّب في مساحة المقطع الفعلية. يجب أن يتوافق القطر الخارجي للخرطوم مع سلسلة الوصلات، وأن يُقطع الخرطوم بشكل عمودي ويُدفع حتى عمق الإدخال الذي تحدده الشركة المصنّعة. وفي المنشآت المعرضة لتناثر اللحام أو التي تضم مناطق غذائية أو تتعرض لتأثيرات كيميائية أو UV أو درجات حرارة مرتفعة أو مخاطر التحلل المائي، ينبغي ألا يكون الجمع بين خرطوم ووصلة قياسيين هو الاختيار التلقائي. تتضمن مجموعة توصيلات الهواء المضغوط من Festo خيارات متنوعة من المواد والتصاميم لهذه البيئات.
استشعار الموضع وإشارات التحكم
يستشعر حساس الأسطوانة المجال المغناطيسي للمغناطيس الموجود داخل المكبس من خلال مجرى جسم الأسطوانة، ويرسل معلومات الموضع إلى نظام التحكم. ويمكن استخدام حساسات نهايتَي التقدم والتراجع للتحقق من اكتمال الحركة أو تحرير القطعة أو إمكانية بدء الخطوة التالية. ولا يكفي أن يلائم الحساس المجرى من الناحية الميكانيكية فقط. بل يجب التحقق من توافق نوع الحساس ومنطق التبديل وجهد التغذية وبنية الخرج وتوصيلات الكابل ومقاومة الظروف البيئية مع المشغّل المختار.
يجب ضبط الحساس ضمن نطاق تبديل موثوق قبل الوصول إلى المصد الميكانيكي، واختباره في أسوأ ظروف الضغط والسرعة والحمل. ويجب أن تتيح مراقبة المهلة الزمنية في PLC اكتشاف أعطال مثل عدم ورود إشارة الحساس، أو تنشيط الحساسين في الوقت نفسه، أو وجود موضع وسيط غير متوقع. وللمهام التي تتطلب تغذية راجعة تناظرية للموضع، يُقيَّم مرسل الموضع المناسب وبنية التحكم الملائمة؛ إذ لا يوفر حساسا النهايتين القياسيان قياساً مستمراً للموضع.
تهيئة الهواء المضغوط: استقرار العملية قبل العمر التشغيلي للمنتج
تحدد أوراق البيانات الحالية التي تمت مراجعتها لمنتجات Festo DSBC وDFM وVTUG وسط التشغيل بأنه هواء مضغوط من الفئة ISO 8573-1:2010 [7:4:4]. ولا يعني ذلك أن تركيب مرشح واحد فقط يكفي لكل تطبيق. بل يجب تقييم حالة هواء المنشأة من حيث الجسيمات والماء والزيت، إلى جانب درجة الحرارة المحيطة ونقطة الندى تحت الضغط ومتطلبات العمليات الحساسة. ويجب اختيار وظائف الترشيح وتنظيم الضغط والتجفيف وقياس الضغط والفتح والإغلاق والبدء التدريجي بسعة مناسبة للآلة.
يجب ضبط ضغط المنظّم على أدنى مستوى مستقر يوفر القوة المطلوبة. فالضغط المرتفع دون حاجة لا يزيد الاستهلاك فحسب، بل قد يزيد أيضاً الصدمات والضوضاء والأحمال على المكونات. ويزداد هبوط الضغط مع امتلاء المرشح؛ لذلك يجب أن تكون المؤشرات وعلامات حدود الصيانة سهلة الوصول. وإذا جرى تحويل منتج إلى التشغيل بهواء مزيّت، فقد يلزم الاستمرار لاحقاً في هذا النمط من التشغيل وفقاً للتحذير الوارد في أوراق بيانات Festo. ويجب اتخاذ قرار التزييت مع مراعاة الخط بأكمله وإجراءات الصيانة.
المعلومات المطلوبة لإعداد عرض السعر وقائمة المكونات
- اتجاه الحركة، والشوط، ووضعية التركيب، وزمنا التقدم والتراجع، وزمن الانتظار، وعدد الدورات في الساعة
- الكتلة الإجمالية المنقولة والمتحركة، والقوى الخارجية، ومركز الثقل، ومركبات القوى والعزوم
- الضغط الأدنى والعادي والأقصى عند مدخل الآلة، والمحاور العاملة بالتزامن، ومعدل التدفق المتاح
- للأسطوانة: قطر المكبس، والشوط، والتخميد، وطرف قضيب المكبس، وملحق التركيب، واستشعار الموضع
- للمشغّل الموجّه: نوع الدليل، وحساب الأحمال المركّبة، وطاقة الإيقاف، وتثبيت التجهيزة
- وظيفة الصمام، وسلوكه أحادي الاستقرار/ثنائي الاستقرار، والموضع الأوسط، ومتطلبات هواء التحكم الطيار والتفريغ ومناطق الضغط
- واجهة الصمام ومجمع الصمامات، وجهد الملف، وتوصيل PLC، واختيار IO-Link/ناقل المجال، ومتطلبات التشخيص
- طول الخرطوم وقطره الخارجي/الداخلي، والوصلات، وكواتم الصوت، وصمامات ضبط السرعة، ومسار العادم
- فئة جودة الهواء، ودرجة الحرارة، والغبار، والماء، والمواد الكيميائية، وتناثر اللحام، وظروف الغرف النظيفة أو الأجواء القابلة للانفجار
- الحالة الآمنة المتوقعة عند فقد الطاقة والهواء، والحمل الرأسي، والعزل لأغراض الصيانة، وتدابير تقليل المخاطر
التشغيل الأولي واختبار القبول
قبل التشغيل الأولي، تُسجَّل رموز المنتجات واتجاهات التدفق وأرقام المنافذ وأقطار الخراطيم والمخطط الكهربائي وقيم عزم الربط في وثائق الحالة المنفذة فعلياً. ويجب إجراء الضغط الأولي بصورة محكومة، مع مراقبة الحركة الناتجة عن وظيفة البدء التدريجي. ويُرفع ضبط المنظّم من قيمة منخفضة إلى الضغط المستهدف، وتُفحص التسربات، ولا يُختبر التشغيل اليدوي لكل صمام إلا في ظروف آمنة. وتُضبط سرعات الأسطوانة في الاتجاهين كلٌّ على حدة، مع التحقق من صدمة نهاية الشوط والتخميد ونقاط تبديل الحساسات.
في اختبار القبول، يجب أن يُكمل المحور الدورة المستهدفة عند أدنى ضغط للمنشأة وأعلى حمل مسموح به. ثم تُشغَّل الأجهزة المستهلكة للهواء بالتزامن لمراقبة هبوط الضغط وزمن الحركة وتغذية مجمع الصمامات. ويجب ألا تُجرى محاكاة فقد الكهرباء أو الهواء إلا وفق إجراء سلامة مُعد مسبقاً، مع التحقق من انتقال الحمل والصمامات إلى الحالة المتوقعة. ويجب إضافة سيناريوهات انتهاء المهلة الزمنية في PLC وعدم اتساق إشارات الحساسات وإعادة التشغيل إلى سجل الاختبار.
يجب أن تتضمن خطة الصيانة فحص المرشح والمكثفات، والكشف عن التسربات، وفحص تآكل الخراطيم، وثبات إمساك الوصلات، وانسداد كواتم الصوت، وتثبيت الحساسات، وخلوص الأدلة، وسطح قضيب المكبس. ولا ينبغي تفسير التغير التدريجي في زمن الدورة على أنه عطل في الأسطوانة فقط؛ بل يجب دراسة الضغط والتدفق والعادم والاحتكاك واتجاه تغير الحمل معاً. وبهذا تُصمَّم عناصر التشغيل والتحكم من Festo كنظام فرعي هوائي ذي أداء قابل للقياس ومعايير قبول قابلة للتتبع، بدلاً من كونها قائمة قطع مستقلة.
