لوحات Tempa Pano الجدارية والقائمة على الأرض: دليل المنتجات والاختيار

في مشاريع توزيع الكهرباء والتحكم والأتمتة، لا يقتصر دور هيكل اللوحة على احتواء المعدات. فطريقة التركيب، ومساحة التثبيت المتاحة، ومداخل الكابلات، وإمكانية الوصول، والحماية من الظروف البيئية، والتوسعات المستقبلية ترتبط مباشرة باختيار عائلة اللوحات. يسرد الكتالوج الحالي لشركة Tempa Pano سلاسل JB وTB وBK/BKP وKB/KBP وEKO وETS وEDT وHDS وKDS وESE ضمن المجموعة الجدارية؛ وسلاسل AS وASE وMS وMSD وGS وCC ضمن المجموعة القائمة على الأرض. وقد يظهر اسم BS أيضاً في صفحات الفئات على الموقع الإلكتروني. يوضح دليل الكتالوج هذا أسس الاختيار بين المجموعتين، ويعرض سلسلة BK/BKP الجدارية وسلسلة AS المعيارية القائمة على الأرض بالتفصيل كمرجعين تقنيين، مع تلخيص موقع العائلات الأخرى ضمن مجموعة المنتجات الرسمية. تعود بيانات الأبعاد والمواد والحماية الواردة إلى الوثائق الرسمية للسلاسل المعنية، ولا ينبغي تعميمها تلقائياً على أي سلسلة أخرى.

الفرق الأساسي بين اللوحات الجدارية واللوحات القائمة على الأرض

يتيح الهيكل الجداري احتواء عدد محدود من مكونات التحكم أو التوزيع دون الحاجة إلى خزانة مستقلة على الأرض. ويجب في المشروع تقييم وزن اللوحة، وقدرة الجدار على التحمل، والمساحة اللازمة لفتح الغطاء أو الباب لأغراض الصيانة، ومسار الكابلات معاً. أما الحل القائم على الأرض فيستهدف التطبيقات التي تتطلب مساحة تثبيت أكبر، وتوسعة معيارية، وربط عدة أقسام جنباً إلى جنب. وتجسد سلسلة Tempa AS هذا النهج من خلال بنيتها القابلة للربط، وألواحها الجانبية القابلة للفك، وإمكانية استخدام عدة صفائح تثبيت. لذلك لا يعتمد الاختيار على الأبعاد الخارجية وحدها؛ بل يجب تحديد مخطط توزيع المعدات، والحمل الحراري، واتجاه الوصول، ومقاطع الكابلات، والحاجة إلى قاعدة سفلية، والسعة الاحتياطية منذ مرحلة عرض السعر.

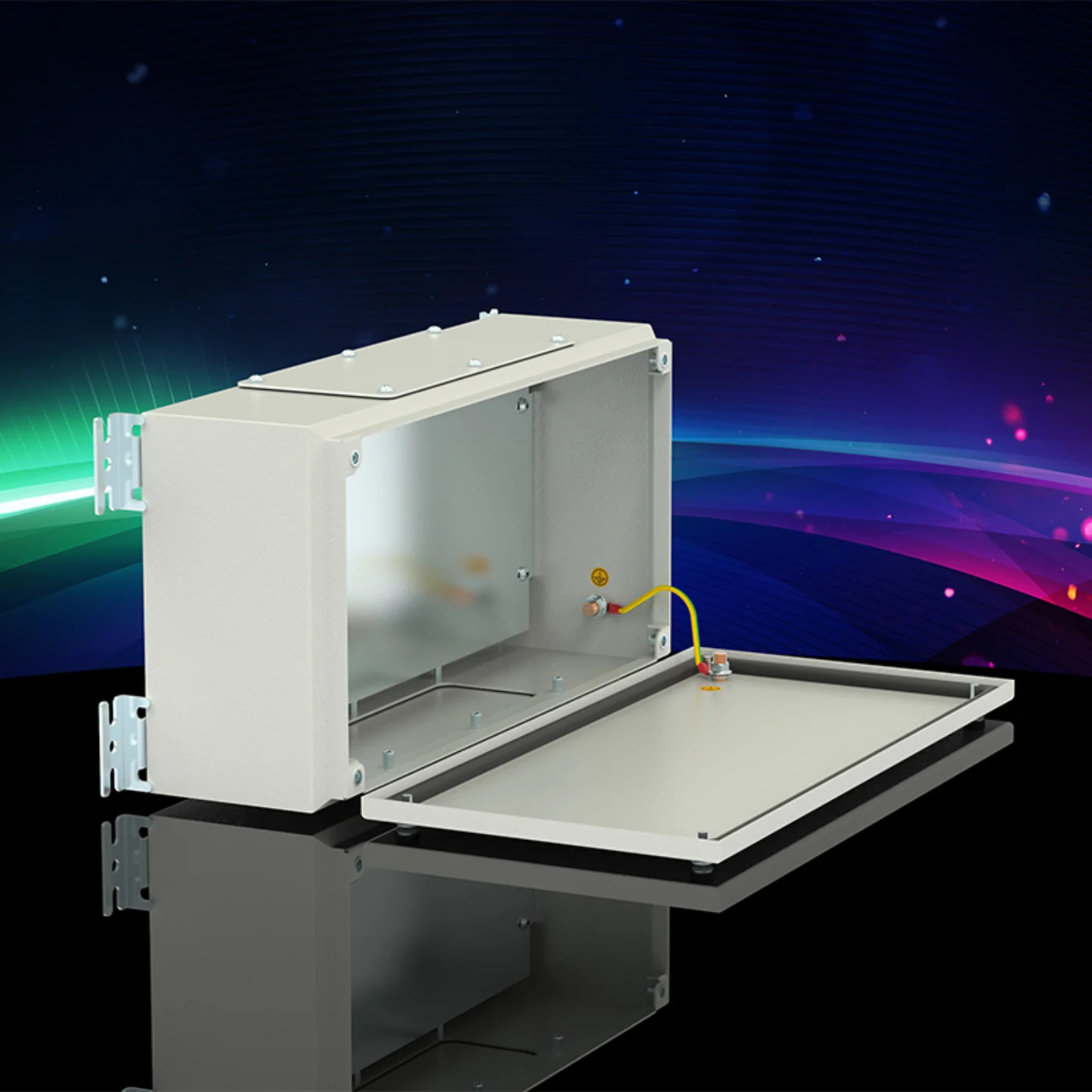

سلسلتا BK وBKP: علب توصيل جدارية مدمجة

تحدد الوثيقة الفنية لسلسلتي Tempa BK/BKP استخدام صفائح فولاذ EN 10130 DC01 للهيكل والغطاء، بسماكة اسمية تبلغ 1,2 mm لكل منهما. أما صفيحة التثبيت الاختيارية فهي من فولاذ مجلفن EN 10346 DX51D+Z بسماكة 1,5 mm. والتشطيب السطحي القياسي هو طلاء بالمسحوق RAL 7035w. تختلف درجة الحماية باختلاف متغير السلسلة: IP66 لسلسلة BK وIP65 لسلسلة BKP، وفق المرجعين TS 3033 وEN 60529. لذلك يجب أن يحدد رمز الطلب بوضوح اختيار BK أو BKP، وليس المقاس فقط. تنطبق درجة IP على البنية القياسية التي يحددها المصنع وفي ظروف التركيب الصحيح؛ فقد تؤثر الثقوب المنفذة في الموقع، وجلاندات الكابلات المستخدمة، وعناصر الإغلاق في مستوى الحماية النهائي.

تشترك BK وBKP في هيكل ملحوم وغطاء مسطح مثبت بالبراغي؛ ويحتوي الغطاء من الداخل على حشية مصبوبة من البولي يوريثان، كما أن الهيكل مجهز لتثبيت سكة DIN. وتُعلن درجة حماية IP66 لسلسلة BK وIP65 لسلسلة BKP. وتُذكر صفائح تمرير الكابلات العلوية والسفلية وحشية الصفيحة المصنوعة من PE كقطعة واحدة لمتغير BKP فقط. ويضم جدول المقاسات القياسية لسلسلة BKP صفيحتين أو أربع صفائح لتمرير الكابلات بحسب حجم المنتج. وتُدرج سكة DIN وصفيحة التثبيت وعناصر تثبيتهما وموصل التأريض وأربع قطع للتثبيت على الجدار بوصفها ملحقات تكميلية. ولهذا التمييز أهمية عند إعداد قائمة الكميات: فلا ينبغي افتراض أن العبوة القياسية تتضمن جميع تجهيزات التركيب المطلوبة مع هيكل المنتج، بل يجب مطابقة الملحقات المطلوبة مع رمز المنتج.

المساحة القابلة للاستخدام عند تحديد مقاسات BK/BKP

يوضح كتالوج BK/BKP الرسمي، إلى جانب العرض والارتفاع والعمق الخارجي، المساحة القابلة للاستخدام في الغطاء، وأبعاد التثبيت على الجدار، وأبعاد تثبيت سكة DIN، وأبعاد صفيحة التثبيت، كلّاً على حدة. فعلى سبيل المثال، تبلغ الأبعاد الخارجية للمنتج ذي الرمز BK 151512 في بداية الكتالوج 150 × 150 × 120 mm؛ بينما تكون المساحة القابلة للاستخدام وأبعاد التثبيت الواردة في الصف نفسه أصغر من الأبعاد الخارجية. ويوضح هذا المثال أن التحقق من ملاءمة الأبعاد الخارجية للعلبة وحده لا يكفي. فعند توزيع أطراف التوصيل أو المرحلات أو مزودات الطاقة أو عناصر التوصيل الميدانية، يجب التحقق من نصف قطر انحناء الكابلات، والخلوص عند نهايات سكة DIN، واحتمال التداخل مع الغطاء، إلى جانب أبعاد أجسام المكونات. ويمكن طلب السلسلة بمقاسات وألوان خاصة، وتجهيز مسبق، وغطاء مزود بنافذة زجاجية؛ إلا أن هذه ليست أجزاء تلقائية من المنتج القياسي، بل خيارات يجب تحديدها في الطلب.

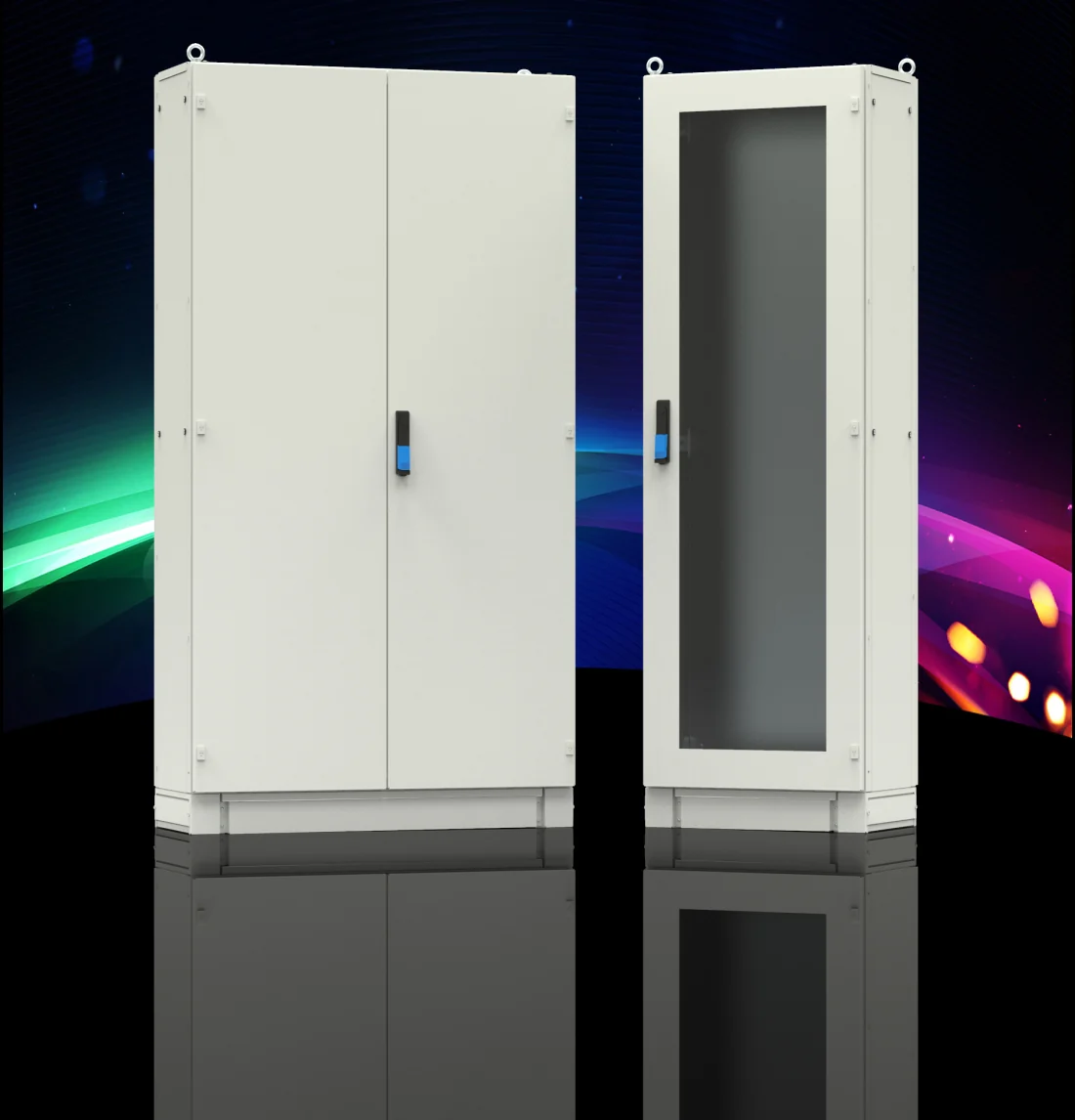

سلسلة AS: بنية معيارية قائمة على الأرض قابلة للربط

توفر سلسلة Tempa AS منصة معيارية ضمن اللوحات القائمة على الأرض. ووفقاً للصفحة الفنية الرسمية، يُصنع الإطار والألواح من صفائح فولاذ EN 10130 DC01 بسماكة 1,5 mm، بينما يُصنع الباب والقاعدة السفلية بسماكة 2 mm. وتُصنع صفيحة التثبيت من فولاذ مجلفن EN 10346 DX51D+Z بسماكة 2 mm. ويُطلى السطح الخارجي القياسي بطلاء المسحوق RAL 7035w. وتُحدد درجة الحماية IP55 بالرجوع إلى TS 3033 وEN 60529. وتشمل العناصر الهيكلية الأساسية للسلسلة إطاراً ملحوماً، وحشية مصبوبة من البولي يوريثان داخل الباب واللوح الخلفي، ومفصلة مخفية، وقفل إسبانيوليت بمقبض وجسم من البولي أميد. وتصف الوثيقة الرسمية القفل بأنه يعمل بمفتاح 333 ويغلق عند ثلاث نقاط.

تتيح إمكانية اختيار باب أو لوح خلفي للجهة الخلفية في منصة AS تهيئة الوصول لأغراض الصيانة وفق تخطيط المشروع. ويمكن استخدام عدة صفائح تثبيت، وفك الألواح الجانبية، وربط الخزائن بصورة معيارية. كما تشمل بنية السلسلة خيارات للقاعدة السفلية والأغطية. وتتضمن قائمة تجهيزات المصنع إطاراً أمامياً وآخر خلفياً، وباباً أو لوحاً خلفياً بحسب الاختيار، وصفيحة تثبيت وقاعدة سفلية اختياريتين، وغطاءً علوياً، وأربعة أو ستة قضبان انزلاق بحسب العمق، وقطاع تثبيت داخل الباب. ويجب أن تنعكس عبارتا «الاختيار» و«اختياري» بوضوح في تكوين عرض السعر. ففي المشاريع التي تتطلب صفيحة تثبيت وقاعدة سفلية تحديداً، قد يؤدي الطلب باستخدام رمز الخزانة الأساسي وحده إلى تكوين غير مكتمل.

تأثير البنية المعيارية في تصميم المشروع

تتيح الخزائن القائمة على الأرض والقابلة للربط فصل المهام المختلفة، مثل توزيع القدرة والأتمتة ووحدات القيادة وأطراف التوصيل الميدانية، في أقسام متجاورة. وتشمل الملحقات التي تسردها Tempa لسلسلة AS لدعم هذا التوزيع ألواح الحجب وقطاعاتها، ولوح حجب مفصلياً، وصفائح تثبيت قصيرة أو مجزأة أو مخصصة للربط، وقطاعات فصل، وقطاعات L وU وZ. كما تشمل الخيارات التكميلية قاعدة قضبان التوزيع وقاعدتها المتدرجة، وطقم الربط، وسكة الانزلاق وكتلتها، ورفاً مثقباً قابلاً للضبط أو تلسكوبياً، وجيب مستندات المشروع، وقطعة تغطية موضع المصهر، وموصل التأريض، ونظام قفل التعشيق. ولا يعني هذا التنوع أن كل ملحق إلزامي في كل مشروع؛ بل يتطلب استكمال التصميم الميكانيكي بالتوازي مع مخطط التوزيع الكهربائي.

خريطة مختصرة لمجموعة المنتجات الجدارية

يلبي كتالوج Tempa الحالي الاحتياجات المختلفة للوحات الجدارية من خلال سلاسل منفصلة. وتُعلن لعائلة EKO، وفق التكوين القياسي، درجات IP66 للباب المفرد، وIP55 للباب المزدوج، وIP65 للباب المزود بنافذة زجاجية. وتُدرج ETS بهيكل ملحوم، وباب مصمت أو مزود بنافذة زجاجية، وصفيحة سفلية لتمرير الكابلات، وحماية IP65. أما EDT الجدارية كبيرة الحجم فتبلغ درجة حمايتها IP65 للباب المفرد وIP55 للباب المزدوج. وتوفر HDS هيكلاً من الفولاذ المقاوم للصدأ 430 وفق EN 10088 1.4016 وبنية بدرجة IP66. وتأتي JB المدمجة بغطاء مثبت بالبراغي ودرجة IP55. أما ESE فهي حل EMC بدرجة IP65، بسطح خارجي مطلي بلون RAL 7035w، وبنية داخلية مجلفنة موصلة للكهرباء، وباب مزود بحشية EMC. وتوضح صفحة KDS خيارات الباب المصمت والمزود بنافذة زجاجية، وممرات الكابلات العلوية والسفلية المزودة بفرش؛ لكن نظراً إلى عدم نشر درجة الحماية، يجب تأكيد قيمة IP لسلسلة KDS بشكل منفصل عند إعداد عرض السعر.

خريطة مختصرة لمجموعة المنتجات القائمة على الأرض

ضمن مجموعة اللوحات القائمة على الأرض، تمثل AS منصة معيارية بإطار ملحوم ودرجة IP55. وتُعرض ASE بوصفها حلاً قائماً على الأرض لتوافق EMC بدرجة IP55، مع سطح داخلي موصل وحشيات EMC؛ ونظراً إلى ظهور اسم BSE في بعض صفحات Tempa وعناوين ملفات PDF، يجب التحقق من رمز السلسلة الحالي عند الطلب. وترد MS بهيكل أحادي الكتلة ملحوم ذي عشر ثنيات، وبحماية IP65 في الوثائق التركية الحالية. وتوفر MSD بنية أحادية الكتلة بباب مزدوج، ودعامة قابلة للإزالة، وحماية IP66. وتُعرَّف GS بأنها سلسلة كبيرة من اللوحات المعيارية القائمة على الأرض بدرجة IP55؛ بينما تُعرَّف CC بأنها لوحة خارجية مزدوجة الجدار، مزودة بمظلة واقية من المطر وبنية بدرجة IP65. أما BS التي تظهر ضمن فئات الموقع الرسمي، فترد في النشرة الفنية القديمة كسلسلة معيارية بدرجة IP55، لكنها لا تظهر في فهرس Catalogue 10 الحالي؛ لذا يجب تأكيد توافرها ورمزها الحالي مع المصنع عند استخدامها في مشروع جديد.

تسلسل الفحوص الفنية لاختيار المنتج المناسب

تتمثل الخطوة الأولى في اعتماد قائمة المعدات والأبعاد الخارجية للأجهزة واتجاهات التوصيل. وفي الخطوة الثانية، يُحدد التوزيع الفعلي على صفيحة التثبيت أو سكة DIN، وتُتحقق المساحة القابلة للاستخدام من جدول الكتالوج. أما الخطوة الثالثة فهي مراجعة اتجاه دخول الكابلات، وعدد الجلاندات، وأقطار الكابلات، والخلوص اللازم لانحناء الكابلات الميدانية. وتتعلق الخطوة الرابعة بالظروف البيئية: تحديد مستوى IP المستهدف، والاستخدام الداخلي أو الخارجي، والتعرض للغبار والماء، ودرجة حرارة المحيط. وتتمثل الخطوة الخامسة في تقييم الإدارة الحرارية وفق فواقد الأجهزة داخل اللوحة. أما الخطوة الأخيرة فهي الوصول للصيانة والتوسعة. ويجب الاستناد إلى هذه البيانات للإجابة عن السؤال: هل تكفي علبة مدمجة بغطاء مثبت بالبراغي، أم يلزم هيكل معياري قائم على الأرض ومزود بباب؟

عند مقارنة درجات IP، يجب تذكر أن الرقم الأعلى لا يعني تلقائياً الاختيار الأنسب لكل مشروع. تُحدد درجة الحماية وفق متطلبات التعرض البيئي، مع التحقق بصورة منفصلة من الحيز الميكانيكي وإمكانية الوصول والسلوك الحراري. ففي BKP، تُعد الأعمال المنفذة في الموقع على صفيحة تمرير الكابلات والجلاندات المختارة جزءاً من تكامل التطبيق؛ وفي AS، يشمل ذلك أسطح الربط واللوح الجانبي والغطاء العلوي وتكوين القاعدة السفلية. كما يجب تحديد موصلات التأريض ووصلات الأبواب أو الألواح المتحركة وفق معيار المشروع. وبما أن قائمة ملحقات المصنع تعرض هذه العناصر كأجزاء قابلة للاختيار، فيجب أن تستند مقارنة عروض الأسعار إلى التكوين الميكانيكي المكتمل بدلاً من سعر الهيكل الخارجي وحده.

التصنيع الخاص وتحديد مواصفات الطلب

تشمل الخيارات التي يقدمها المصنع عند الطلب لعائلة BK/BKP المقاسات الخاصة والألوان الخاصة والتجهيز المسبق والغطاء المزود بنافذة زجاجية؛ ولعائلة AS المقاسات الخاصة والألوان الخاصة والتجهيز المسبق والتعبئة المسطحة. وعند طلب حل خاص، لا يكفي تحديد الأبعاد الخارجية وحدها. بل يجب تحديد اتجاه فتح الباب، ونوع صفيحة التثبيت، وسطح دخول الكابلات، ومخطط الثقوب والقص، والقفل، وارتفاع القاعدة السفلية، وترتيب الألواح الجانبية، وعدد الأقسام المراد ربطها، ولون السطح، في الوثيقة الفنية نفسها. وإذا طُلب تجهيز مسبق، فيجب أيضاً تثبيت النقاط المرجعية لفتحات الأجهزة وتفاوتاتها المسموح بها في الرسم. وبذلك يمكن تقليل الحاجة إلى إعادة التشغيل في الموقع مع الحفاظ على خصائص السلسلة القياسية، والتحقق من تطابق الهيكل المطلوب مع مخطط التوزيع الفعلي.

المعلومات الواجب تضمينها في ملف عرض السعر

عند طلب لوحة Tempa جدارية أو قائمة على الأرض، يجب إدراج اسم السلسلة ورمز المنتج الكامل، والأبعاد الخارجية، والكمية، ونوع الباب أو الغطاء، وصفيحة التثبيت، وسكة DIN، والقاعدة السفلية، واختيار الألواح الجانبية والخلفية، والقفل، وترتيب مداخل الكابلات، والملحقات المطلوبة، كل بند على حدة. ويجب توضيح درجة IP المستهدفة والتكوين القياسي الذي سيحققها. وإذا وُجد لون خاص أو مخطط ثقوب أو مقاس مختلف، فيجب ربط رقم مراجعة الرسم الفني بالطلب. وتُبرز هذه الطريقة فرق IP بين BK وBKP، أو الأجزاء التي تعتمد على الاختيار في رمز منتج AS. ويجب تحديد الملاءمة النهائية من خلال التحقق المشترك من الوثيقة الفنية الحالية للمصنع، ورمز المنتج المختار، وظروف التطبيق.
