حلول معالجة الصور الصناعية


مراقبة الجودة الرقمية في الإنتاج باستخدام معالجة الصور الصناعية

اعتمد الحفاظ على الجودة وقابلية التتبع والمعايير في خطوط الإنتاج لسنوات طويلة بدرجة كبيرة على الفحص البصري البشري وإجراءات الفحص اليدوي. لكن مع تزايد سرعات الإنتاج وتضاؤل نطاقات التفاوت المسموح به وتشديد المتطلبات التنظيمية وضغوط التكاليف، أصبحت أساليب الفحص اليدوي غير كافية وغير مستدامة. لذلك، أصبحت أنظمة معالجة الصور الصناعية أحد العوامل الرئيسية في رقمنة مراقبة الجودة، وباتت من الحلول القياسية في العديد من خطوط الإنتاج.

نطوّر في Oskon مشاريع لمراقبة الجودة في خطوط إنتاج مختلفة، باستخدام تقنيات الرؤية من SICK في تطبيقات معالجة الصور. وتُختار منصات الكاميرات وفقاً للمتطلبات، سواء كانت 2D أو 3D أو ذات مسح خطي أو تدعم OCR/OCV أو مدعومة بالذكاء الاصطناعي AI؛ كما تُحدَّد التوليفة المناسبة من الكاميرا والعدسة والإضاءة والخوارزميات من خلال دراسات جدوى تقنية قائمة على العينات. ويضمن هذا النهج تطبيق الحل المناسب في الموقع والتحقق من الجدوى التقنية للاستثمار.

1. ما هي معالجة الصور الصناعية؟

معالجة الصور الصناعية هي تقنية تتيح للكاميرات والأنظمة البصرية تحليل القطع أو المنتجات أو العبوات ضمن عملية إنتاج محددة، واتخاذ قرارات بشأن الجودة والتحقق من المطابقة. ويتكوّن النظام من كاميرا وعدسة وإضاءة ومعالج وبرمجيات ومكوّنات لإطلاق إشارة الالتقاط. فعلى سبيل المثال، يمكن تحليل ما إذا كان الملصق في الموضع الصحيح، أو مدى وضوح التاريخ المطبوع على العبوة، أو وجود أجزاء ناقصة في المنتج أثناء مروره على الخط، أو وقوع مستوى التعبئة ضمن حدود التفاوت المسموح به، وذلك في زمن أقصر بكثير من ثانية.

وبذلك، لا تقتصر أنظمة معالجة الصور على أتمتة مراقبة الجودة، بل تسهم أيضاً في جمع البيانات داخل الخط وقابلية التتبع وحفظ السجلات وأنشطة التحسين المستمر.

2. اختيار الكاميرا في الإنتاج: كاميرات 2D و3D والمسح الخطي والكاميرات الذكية

لكل خط إنتاج احتياجات مختلفة لمراقبة الجودة، لذا يُعد اختيار الكاميرا مرحلة حاسمة في تطبيقات معالجة الصور. فعمليات مثل فحص الأسطح والقياس والتحقق من الشكل والمحاذاة وفحص التعبئة تتطلب مواصفات بصرية مختلفة. ولذلك يمكن اختيار منصات كاميرات 2D أو 3D أو المسح الخطي أو الكاميرات الذكية بحسب التطبيق.

  • كاميرات 2D: تُستخدم في التحليلات ثنائية الأبعاد، مثل تحديد الموضع وفحص الوجود أو الغياب والتحقق من الملصقات.
  • كاميرات 3D: تُستخدم لقياس الارتفاع والحجم والمقطع والشكل الهندسي.
  • كاميرات المسح الخطي: توفّر فحصاً عالي الدقة للأسطح على السيور المتحركة باستمرار.
  • الكاميرات الذكية: تُشغّل الخوارزميات داخلياً، مما يقلّل الحاجة إلى وحدة تحكّم.

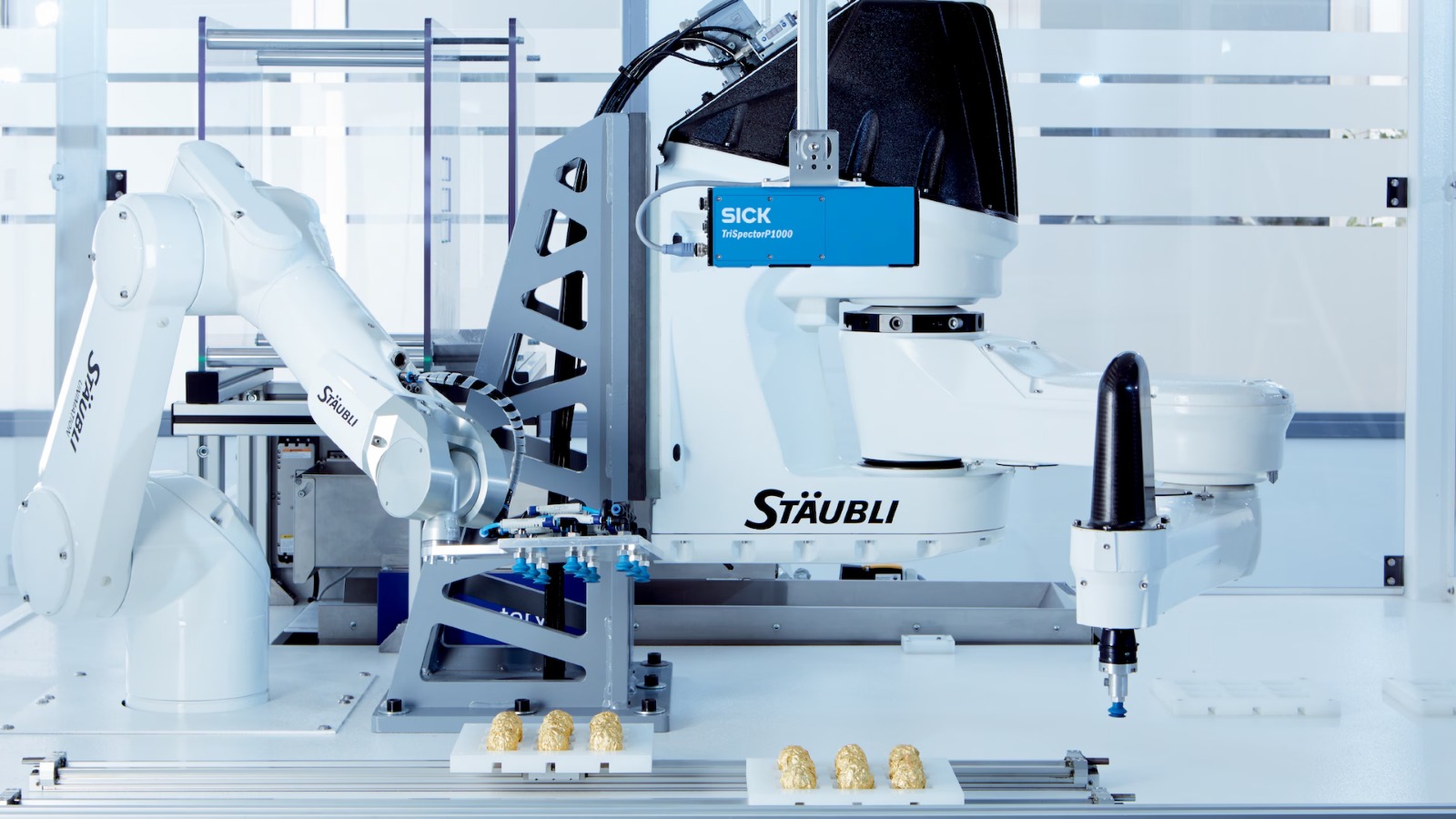

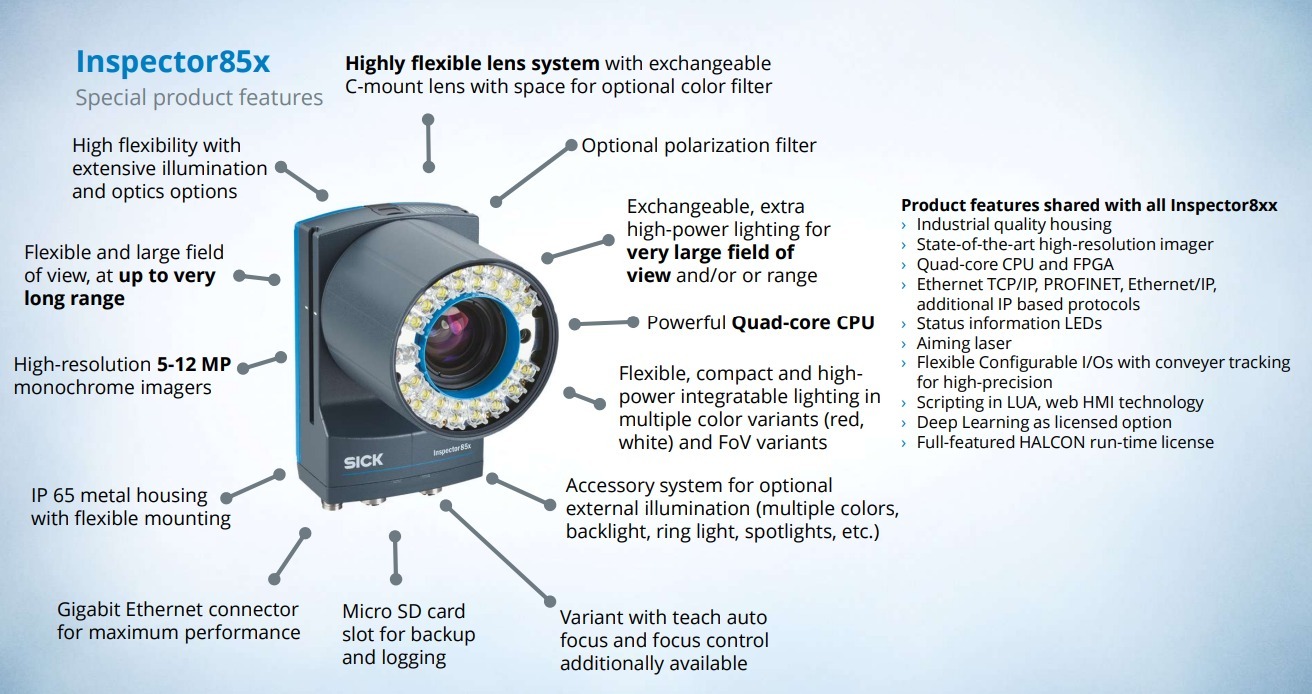

تنفّذ Oskon العديد من مشاريع مراقبة الجودة في قطاعات مختلفة باستخدام منصات SICK InspectorP وRanger3 وTriSpector ومنصات المسح الخطي في هذه التطبيقات. وغالباً ما يتم التحقق من اختيار الكاميرا عبر اختبارات الجدوى التقنية على العينات، ثم يُدعَم ذلك بعروض توضيحية في الموقع أو بعمليات تشغيل تجريبي.

3. التتبع والتحقق من الرموز باستخدام OCR وOCV

في قطاعات مثل الأغذية والمشروبات ومستحضرات التجميل والكيماويات والأدوية والسيارات، يجب معالجة معلومات المنتجات، مثل رمز التشغيلة والتاريخ والدفعة أو الرقم التسلسلي، بشكل موثوق، مع إتاحة تتبعها عند الحاجة. ولهذا الغرض تُستخدم أنظمة OCR (التعرّف البصري على الأحرف) وOCV (التحقق البصري من الأحرف) القائمة على الكاميرات.

تقرأ أنظمة OCR النصوص في الموقع، بينما تتحقق أنظمة OCV من صحة المعلومات المقروءة. ويسهم ذلك في تقليل أخطاء المشغّلين والأخطاء الناتجة عن الوسم ومخاطر استدعاء المنتجات بدرجة كبيرة. كما يمكن تعزيز تتبع الإنتاج من خلال تكامل هذه البيانات مع الأنظمة ذات المستوى الأعلى، مثل MES وERP.

تتولى Oskon تصميم هذه التطبيقات الخاصة بالتتبع باستخدام منصات الرؤية من SICK التي تدعم OCR/OCV، كما تدعم عمليات التكامل مع MES عند الحاجة.

4. مراقبة الجودة في خطوط الأغذية والمشروبات دون إيقاف الخط

تُجرى عمليات فحص الأغطية والتعبئة والملصقات، خصوصاً في خطوط الأغذية والمشروبات، بسرعات عالية وبتدفق مستمر. وفي هذه الخطوط، تستطيع أنظمة مراقبة الجودة القائمة على الكاميرات تحليل معايير مثل إحكام الإغلاق والمستوى والمحاذاة وموضع الملصق دون إيقاف الخط. وبذلك تُخفَّض خسائر الإنتاج ومخاطر الجودة إلى أدنى حد.

تُصمَّم هذه التطبيقات بالاعتماد على الخبرات الهندسية لدى Oskon ومنصات الكاميرات الصناعية من SICK. وبعد إجراء تحليلات الجدوى التقنية باستخدام عينات مأخوذة من الموقع، يتم التحقق من الحل من خلال عروض توضيحية أو تجارب أولية، ليصبح قرار الاستثمار مستنداً إلى بيانات تقنية.

أصبحت أنظمة معالجة الصور الصناعية تقنية محورية لتعزيز الجودة والكفاءة وقابلية التتبع في خطوط الإنتاج. وفي كل تطبيق، يؤثر التكوين البصري الصحيح والخوارزميات المناسبة وتصميم التكامل الآمن بشكل مباشر في نجاح المشروع. لذلك، لا تقتصر مشاريع مراقبة الجودة القائمة على الكاميرات على اختيار الأجهزة، بل هي حلول تتطلب خبرة هندسية ومعرفة تطبيقية.

نواصل في Oskon تطوير حلول متكاملة لمراقبة الجودة في مختلف القطاعات، باستخدام تقنيات الرؤية من SICK في مشاريع معالجة الصور.
