كابلات البيانات والإشارات من Birtaş Kablo: دليل اختيار كابلات الاتصالات الصناعية

لا يقتصر اختيار كابل البيانات والإشارات على تحديد عدد الموصلات ومساحة مقطعها. فحلقة القياس التناظرية، والتلامس الجاف، والاتصال التسلسلي RS-485، وناقل المجال، وخط Ethernet تعتمد على معلمات كهربائية مختلفة. وتؤثر السعة الكهربائية والممانعة المميزة وترتيب الأزواج المجدولة وبنية التدريع والتوهين وتردد التشغيل مباشرةً في سلامة المعلومات المنقولة. وإمكانية التوصيل المادي لا تعني أن الكابل مناسب للبروتوكول المستهدف.

تصنّف Birtaş Kablo مجموعة كابلات البيانات والإشارات لديها إلى كابلات إشارات، وكابلات RS 422-485، وكابلات BUS، وكابلات Cat. ويتناول هذا الكتالوج ودليل الاختيار منتجات LIYCY وLI02Y(St)CH-PIMF RS-485 وCAT6 U/UTP كأمثلة لثلاث مهام مختلفة. ونظراً لاختلاف القيم الرقمية بين عائلات المنتجات، يجب التحقق من الاختيار النهائي بالرجوع إلى رمز المنتج الكامل، وورقة البيانات المحدّثة، ومتطلبات الطبقة الفيزيائية لدى الشركة المصنّعة للجهاز، والطول الفعلي للخط المراد تركيبه.

حدّد أولاً الطبقة الفيزيائية للمعلومات المنقولة

لا يشير مصطلح «كابل بيانات» إلى فئة تقنية واحدة. فحلقة الإشارة التناظرية 4–20 mA تنقل غالباً قياسات منخفضة التردد، بينما يمثّل RS-485 خط اتصال تسلسلي تفاضلي. ويتطلب Ethernet أزواجاً مجدولة متوازنة وأداءً مطابقاً للفئة؛ أما نواقل المجال المختلفة فتحدّد ممانعة وعدد موصلات وترتيب تدريع خاصاً بها. ووجود النوع نفسه من أطراف التوصيل على الأجهزة لا يجعل متطلبات الكابلات لهذه الأنظمة متماثلة.

يجب أن يتضمن نموذج الاختيار اسم البروتوكول وإصداره، ومعدل البيانات، وطوبولوجيا الخط، وأقصى طول من طرف إلى طرف، وعدد العقد، والإنهاء، وموصل الجهاز، ونهج التأريض. كما تُذكر تغذية المستشعر ومقاومة الحلقة للخط التناظري؛ وزمن انتقال حافة الإشارة وبنية المستقبل لخط النبضات أو المشفّر؛ وفئة مكونات الوصلة الدائمة والقناة في Ethernet. فالوصف المبهم مثل «كابل بيانات مدرّع» يؤدي إلى تفسيرات مختلفة خلال المشروع.

LIYCY: كابل مدرّع للبيانات والإشارات العامة

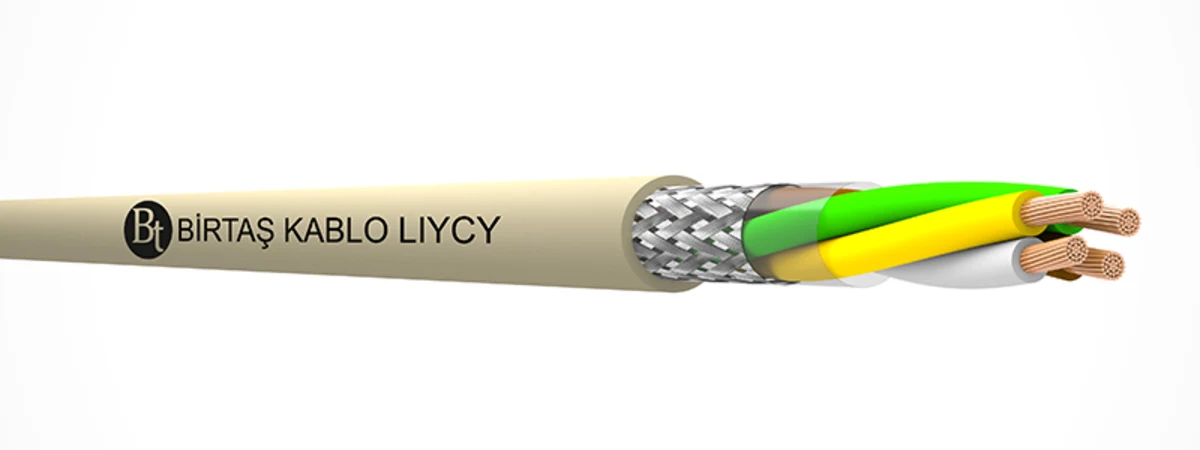

يُدرج LIYCY ضمن مجموعة Birtaş Kablo بوصفه كابل بيانات وإشارات مدرّعاً ومعزولاً بمادة PVC. ويُنظر في استخدامه لنقل الإشارات الإلكترونية في أنظمة التحكم العام وأجهزة القياس والاتصالات والأتمتة. ويهدف التدريع المجدول المصنوع من النحاس المطلي بالقصدير إلى الحماية من التشويش الكهرومغناطيسي الخارجي. وتوفّر عائلة المنتج خيارات واسعة لعدد الموصلات ومساحات مقاطعها؛ ويختلف القطر الخارجي ووزن الكابل حسب رمز المنتج المختار.

ليس من الصحيح اعتبار LIYCY «كابلاً مدرّعاً مناسباً لكل بروتوكولات البيانات». فإذا كان البروتوكول يتطلب ممانعة مميزة أو جدلاً محدداً للأزواج أو أداءً عند الترددات العالية، فيجب أن تبيّن ورقة بيانات منتج LIYCY صراحةً استيفاء هذه المعلمات. فالنسخة المناسبة للتحكم التناظري أو لتطبيقات I/O الرقمية العامة لا تكون تلقائياً مناسبة لخط RS-485 أو Ethernet. كما يوضّح وصف الاستخدام الصادر عن الشركة المصنّعة أن منتجات هذه الفئة مخصّصة للتطبيقات الداخلية، ولا تُستخدم في الخارج أو للدفن المباشر في الأرض.

عند اختيار عدد الموصلات، لا تُراعى قائمة I/O الحالية وحدها، بل أيضاً المراجع المشتركة وسياسة الموصلات الاحتياطية وترتيب توصيل التدريع. ويجب توثيق كيفية عزل الموصلات غير المستخدمة عند الطرفين في معيار المشروع. وقد يسهّل تجميع عدد كبير من الإشارات منخفضة المستوى في كابل واحد أعمال التركيب، لكن يجب تقييم الاقتران بين القنوات وتأثير ذلك على الصيانة. وقد تكون بنية أخرى بأزواج أو بتدريع منفصل أكثر ملاءمة للإشارات التناظرية الحساسة.

الممانعة والطوبولوجيا تعملان معاً في كابل RS-485

ينقل RS-485 إشارات تفاضلية عبر زوج متوازن. ولضمان سلامة الخط، يجب النظر معاً في الممانعة المميزة للكابل، والإنهاء المطلوب من الشركة المصنّعة للجهاز، وطوبولوجيا الخط الرئيسي، وطول التفريعات، والمرجع الأرضي. وكلما ارتفع معدل بيانات الشبكة أو زادت المسافة، أصبحت الانعكاسات الناتجة عن الكابلات والتوصيلات غير المناسبة أكثر وضوحاً. وإخفاء المشكلة بمجرد زيادة مهلة الانتظار في البرنامج لا يصحّح الطبقة الفيزيائية.

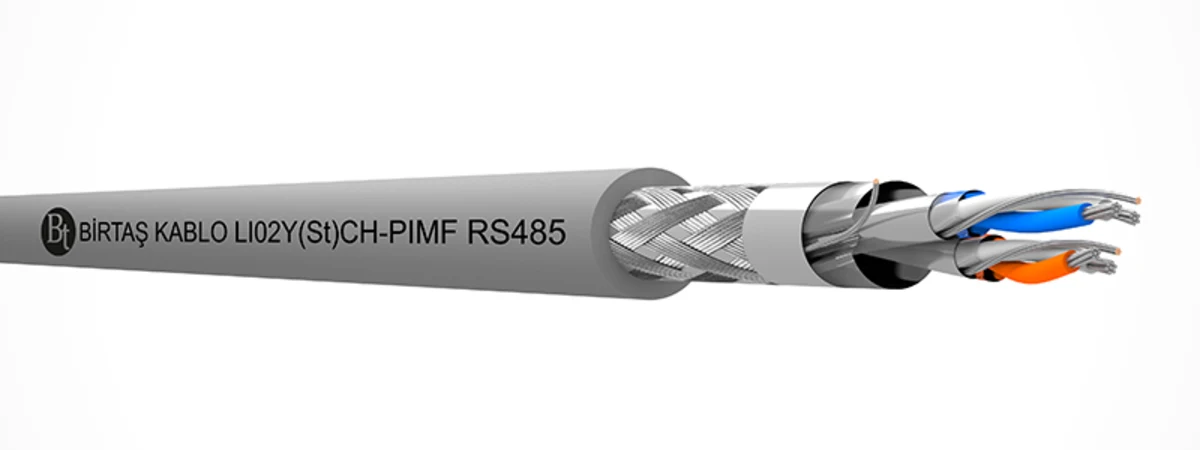

يُعرَّف منتج LI02Y(St)CH-PIMF RS-485 من Birtaş Kablo بأنه كابل بيانات وإشارات معزول بمادة PE، وخالٍ من الهالوجين، ومثبّط للهب، وذو تدريع منفصل. وتُدرّع الأزواج كلٌّ على حدة بشريط ألمنيوم-بوليستر وسلك تصريف من النحاس المطلي بالقصدير؛ كما تتضمن البنية العامة شريط ألمنيوم-بوليستر إضافياً، وسلك تصريف، وضفيرة من النحاس المطلي بالقصدير. ويوصف الغلاف الخارجي HFFR بأنه مخصّص للبيئات المغلقة التي تتطلب انبعاثاً منخفضاً للغازات المسبّبة للتآكل وللدخان أثناء الحريق. ولا تخصّص الشركة المصنّعة هذا المنتج للاستخدام الخارجي أو للتمديد تحت الأرض.

تورد البيانات التقنية الرسمية ممانعة مقدارها 120 ±18 Ω عند 1 MHz، وسعة متبادلة اسمية مقدارها 45 ±5 nF/km، وجهد تشغيل أقصى قدره 300 V. ويتراوح نطاق درجة الحرارة للاستخدام الثابت من −30 إلى +80 °C، وللاستخدام المرن من −5 إلى +70 °C؛ ويُحدَّد الحد الأدنى لنصف قطر الانحناء بمقدار 7,5 × D للاستخدام الثابت و15 × D للاستخدام المرن. وتخص هذه القيم عائلة LI02Y(St)CH-PIMF RS-485، ولا تعني كلمة «مرن» دورات حركة مستمرة داخل سلسلة سحب الكابلات. وإذا كان التطبيق يتطلب حركة، فيجب التحقق بشكل منفصل من ملاءمة المنتج للاستخدام الديناميكي.

يشير PIMF إلى أن كل زوج محاط بتدريع رقائقي منفصل. وتساعد هذه البنية على تقليل الاقتران بين الأزواج، بينما يوفّر التدريع المجدول العام حماية إضافية من التشويش الخارجي. وعند الإنهاء، يجب إبقاء موصلي الزوج الصحيح معاً، والحفاظ على الجدل حتى أقرب نقطة ممكنة من الموصل. ولا يجوز توصيل سلك التصريف والضفيرة بطرف إشارة عشوائي؛ بل يجب توصيلهما وفق مخطط التدريع والتأريض في جهة اللوحة وجهة الميدان.

قائمة تحقق لتطبيق RS-485 الميداني

1. حافظ على الخط الرئيسي: رتّب الأجهزة تباعاً على الخط قدر الإمكان؛ وتجنّب الفروع النجمية الطويلة.
2. تحقّق من الإنهاء: استخدم مقاومة الإنهاء عند الأطراف المطلوبة فقط، وفق تعليمات الشركة المصنّعة للكابل والجهاز.
3. خطّط للانحياز: تحقّق من وجود مقاومات Fail-safe/bias في الأجهزة، ومن إدارتها من نقطة واحدة.
4. حافظ على سلامة الزوج: انقل موصلي الإشارة التفاضلية A/B ضمن الزوج المجدول نفسه؛ ولا تقسّم الأزواج عشوائياً.
5. قلّل طول التفريع: إذا لزم توصيل على شكل T، فقلّل طول الفرع إلى أدنى حد وفق معدل البيانات وتعليمات الجهاز.
6. عالِج فرق الجهد الأرضي: عالِج متطلبات ربط تساوي الجهد وموصل المرجع ضمن تصميم النظام.
7. تحقّق من المصطلحات: تحقّق من مخطط الأطراف، إذ قد تُستخدم تسميات A/B أو +/− بشكل معكوس بين الشركات المصنّعة.

CAT6 U/UTP: أداء القناة بأكملها، لا الكابل وحده

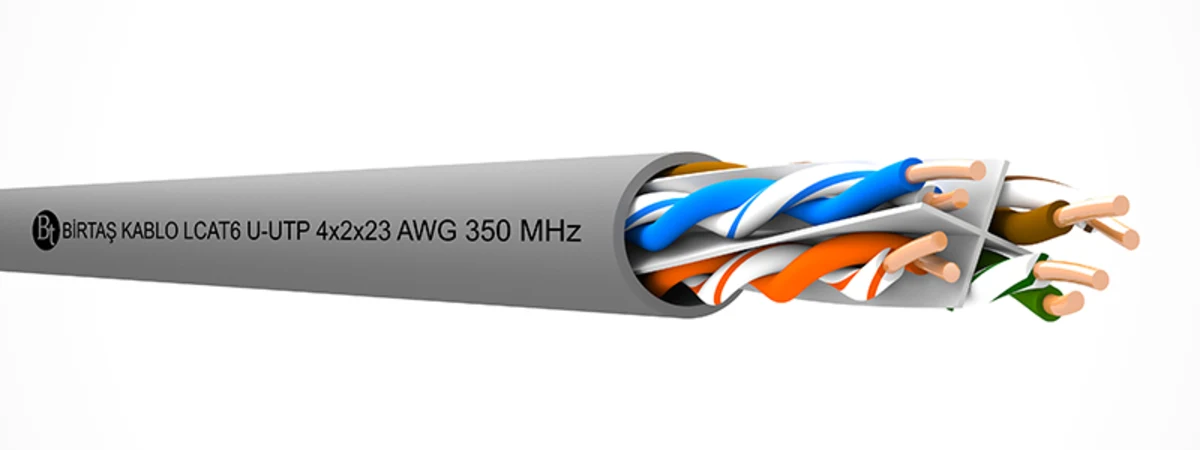

منتج CAT6 U/UTP 4×2×23 AWG PVC من Birtaş Kablo هو كابل LAN يضم أربعة أزواج مجدولة متوازنة. وتورد الشركة المصنّعة في صفحة المنتج بنية بممانعة 100 Ω وجدول أداء منشوراً حتى 350 MHz؛ كما تدرج Ethernet وFast Ethernet وGigabit Ethernet وPoE/PoE+ وتطبيقات أخرى ضمن أمثلة الاستخدام. ويُذكر أن القطر الخارجي يبلغ نحو 6,20 mm. وتخص هذه القيم رمز المنتج المعني، ولا تعني أن القناة المركّبة ستحقّق تلقائياً الأداء نفسه.

تتضمن قناة Ethernet، إضافة إلى الكابل الأفقي، كابلات التوصيل القصيرة، ووحدة keystone أو المأخذ الميداني، ولوحة التوصيل داخل اللوحة، والوصلات البينية، وجودة تنفيذ الإنهاء. ويحدّ المكوّن الأقل أداءً أو المركّب بصورة خاطئة من أداء القناة بأكملها. وقد يؤدي فك جدل الأزواج أكثر من اللازم عند نقطة الإنهاء، أو الانحناء الحاد، أو الضغط المفرط برباط الكابل، أو التشوّه أثناء السحب إلى تدهور قيم NEXT وفقد الإرجاع والتوهين. ويجب ألا يقتصر اختبار التشغيل الأولي على الاستمرارية، بل يشمل قياس القناة أو الوصلة الدائمة وفق الفئة المستهدفة.

لا تحتوي بنية U/UTP على تدريع عام رقائقي أو مجدول يحيط بالأزواج. ويعتمد التحكم في التشويش على توازن الأزواج، والجدل الصحيح، والفصل بين المسارات، والبيئة الكهرومغناطيسية للمنشأة. وإذا كان متوقعاً وجود مسار طويل موازٍ لكابلات المحركات ومغيّرات السرعة عالية القدرة، أو مصادر تبديل سريع داخل اللوحة، أو تأريض غير صحيح، فيجب تقييم خيارات الفئات المدرّعة بشكل منفصل. وعند اختيار كابل مدرّع، يجب أن تضمن مكونات الموصلات ولوحات التوصيل استمرارية التدريع أيضاً.

في تطبيقات PoE، تمر البيانات والطاقة في القناة نفسها

عند استخدام التغذية بالطاقة عبر Ethernet، تنقل الأزواج المجدولة الطاقة إلى جانب البيانات. وتؤثر مقاومة الموصلات وطول الخط وتلامس الموصلات وحجم الحزمة ودرجة حرارة البيئة في ارتفاع الحرارة. وورود PoE/PoE+ كمثال تطبيقي في صفحة المنتج لا يعني إمكانية نقل طاقة غير محدودة في جميع أحجام الحزم وظروف درجات الحرارة. ويجب تقييم معيار المعدات النشطة وفئة القدرة ونسخة الكابل المعنية لدى الشركة المصنّعة معاً ضمن حسابات المشروع.

قد يؤدي الإنهاء الخاطئ أو ذو المقاومة العالية في خط PoE إلى ارتفاع موضعي في الحرارة. ويجب عدم استخدام أربطة شديدة الإحكام عند تنظيم الكابلات، مع تهوية الحزم ومراعاة نسبة امتلاء صينية الكابلات. وتُدرج مساحة المقطع الأصغر لموصلات كابلات التوصيل القصيرة في حسابات القناة بأكملها. وفي اختبار القبول، يمكن تناول فحوص عدم توازن المقاومة التي يتطلبها تطبيق التغذية بالطاقة وفق معيار المشروع، إلى جانب مخطط توصيل الأسلاك ومعلمات التردد العالي.

لا تعتمد على تشابه الأسماء عند اختيار كابل BUS

تضم فئة BUS لدى Birtaş Kablo مجموعات منتجات لبروتوكولات صناعية مختلفة. ولا تستخدم جميع النواقل الممانعة نفسها أو عدد الأزواج نفسه أو الغلاف أو التدريع نفسيهما. وعند اختيار كابل لنظام PROFIBUS أو Interbus أو CAN أو KNX أو أي نظام آخر، يجب مطابقة معيار الطبقة الفيزيائية للجهاز بدقة مع مجال الاستخدام المذكور في صفحة المنتج. ولا يصح استخدام كابل BUS مع بروتوكول آخر لمجرد تشابه اللون أو عدد الموصلات.

طوبولوجيا الخط أيضاً خاصة بكل بروتوكول. فبعض الأنظمة يتطلب خطاً رئيسياً خطياً وإنهاءً عند الأطراف، بينما يدعم بعضها الآخر البنية النجمية أو بنية Ethernet المعتمدة على المبدّلات. ولا يمكن فصل التفريعات والمقرنات والمكرّرات والحد الأقصى لعدد العقد عن اختيار الكابل. وأثناء التشغيل الأولي للنظام، تُراجع القياسات الفيزيائية وتشخيصات البروتوكول وعدّادات أخطاء الأجهزة معاً.

التدريع وربط تساوي الجهد

يتيح تدريع الكابل مرور تيار التشويش عبر مسار متحكَّم فيه. ولا توجد قاعدة عامة واحدة بشأن توصيل التدريع من طرف واحد فقط أو من الطرفين؛ إذ يجب مراعاة تردد الإشارة ونظام تأريض المنشأة وفرق الجهد وتعليمات الشركة المصنّعة للجهاز. وعند الترددات العالية، قد تسبّب وصلة التدريع الطرفية الطويلة والرفيعة ممانعة مرتفعة؛ ويوفّر الإنهاء بزاوية 360 درجة انتقالاً أكثر فاعلية في كثير من التطبيقات الصناعية.

إذا وُجد فرق في جهد الأرض بين مبانٍ مختلفة أو عبر خطوط ميدانية طويلة، فلا ينبغي إخفاء المشكلة بمجرد فصل توصيل التدريع. ويمكن تقييم موصلات تساوي الجهد، أو العزل الغلفاني، أو التحويل إلى الألياف الضوئية، أو الحماية المناسبة من زيادة الجهد على مستوى النظام. والتدريع ليس موصل تأريض وقائياً. كما أن سلك التصريف يسهّل توصيل التدريع ضمن بنية الكابل؛ ولا يُستخدم كموصل PE حامل للتيار.

سلوك الكابل عند الحريق وبيئة التمديد

لا تتمتع أمثلة LIYCY أو CAT6 ذات غلاف PVC ومنتج RS-485 ذي غلاف HFFR بسلوك متماثل عند الحريق. وفي الأماكن العامة المغلقة التي تتطلب مواد خالية من الهالوجين ومنخفضة الدخان، تُراجع اختبارات انتشار اللهب وكثافة الدخان والهالوجين للمنتج. لكن وصف HFFR لا يعني تلقائياً مقاومة الحريق أو الحفاظ على سلامة الدائرة. وإذا تطلبت دائرة حرجة ذلك، فيُطلب إثبات الحفاظ على الوظيفة وشهادة النظام بشكل منفصل.

يجب عدم تركيب المنتج المخصّص للاستخدام الداخلي في الخارج، أو تحت الأشعة فوق البنفسجية UV، أو داخل الماء، أو دفنه مباشرةً في التربة. لا يضمن استخدام مواسير الكابلات دائماً ملاءمة التركيب للبيئات الخارجية؛ فقد يحدث تكاثف وتتجمّع المياه. بالنسبة إلى كابل البيانات المستخدم في آلة متحركة، يجب التحقّق صراحةً من ملاءمته للاستخدام ضمن سلسلة حاملة للكابلات أو لتحمّل الالتواء. قد يشير مصطلح «مرن» إلى مرونة التركيب، ولا يضمن العمر التشغيلي في دورات الحركة المستمرة.

خطة التركيب والقبول

تُقارَن بطاقة بكرة الكابل ورمز المنتج بالمخطط؛ وتُحدَّد قوة سحب الكابل، والحد الأدنى لنصف قطر الانحناء، وانعطافات المسار قبل التركيب. يُنفَّذ الفصل عن خطوط القدرة، وزوايا التقاطع، وحواجز صواني الكابلات المعدنية، ومداخل اللوحات وفقاً للمشروع. عند توصيل النهايات، يُحافَظ على جدل الأزواج، ولا يُسمَح بتلف التدريع المجدول أو الرقائقي، ويُختار موصّل متوافق مع قطر الكابل. لا تُضغط أطوال الكابل الزائدة على شكل حلقات صغيرة القطر.

في اختبار القبول، تُفحَص استمرارية الموصلات، والقصر الكهربائي، والعزل، وتوصيل التدريع لكابلات الإشارة العامة؛ والطوبولوجيا، وإنهاء الخط، والقطبية، وعدّادات أخطاء الاتصال لنظام RS-485؛ وشهادة مطابقة الفئة لكابلات Ethernet. يجب أن يشمل اختبار النظام أثناء التشغيل أسوأ ظروف الحمل والتداخل. تُسجَّل نتائج القياس مع رقم الكابل، والمنفذين عند طرفيه، وجهاز الاختبار المستخدم.

المعلومات المطلوبة لإعداد عرض السعر

• البروتوكول أو نوع الإشارة، ومعدل البيانات، والتردد، ونطاق الإشارة التناظرية، وواجهات الأجهزة
• الطوبولوجيا، والطول الإجمالي للخط، والتفرعات، وعدد العقد، وطريقة إنهاء الخط
• عدد الموصلات أو الأزواج، ومساحة المقطع، والممانعة المميزة، والسعة الكهربائية، والفئة
• التدريع المنفصل لكل زوج، والتدريع العام الرقائقي/المجدول، ونهج تأريض التدريع
• الجهد، وفئة قدرة PoE إن وجدت، ومقاومة الحلقة، والحد الأقصى لهبوط الجهد
• التمديد الثابت أو المتحرك، ونصف قطر الانحناء، والسحب، ومسار صواني الكابلات
• متطلبات الاستخدام الداخلي/الخارجي، ودرجة الحرارة، والزيوت، والمواد الكيميائية، والأشعة فوق البنفسجية UV، والماء، وسلوك الكابل عند التعرض للحريق
• الموصّل، واللوحة، وكابل التوصيل، وجلاند الكابل، وبطاقة التعريف، ومعيار الاختبار، ومتطلبات التقرير

تقيّم Oskon منتجات البيانات والإشارات من Birtaş Kablo بناءً على قناة الإرسال من طرف إلى طرف، وليس بناءً على اسم الكابل. يوفّر LIYCY للإشارات ذات التدريع العام، وLI02Y(St)CH-PIMF RS-485 للاتصال التفاضلي المخصّص للبروتوكول، وCAT6 U/UTP لقناة Ethernet، نقاط انطلاق مختلفة. يصبح الحل النهائي موثوقاً عند التحقّق بصورة متكاملة من رمز المنتج، ومتطلبات الجهاز، والمسار، وتوصيل النهايات، واختبار القبول.
