كابلات الاتصالات والأمن من Birtaş Kablo: دليل الاختيار حسب النظام

لا يقتصر اختيار كابلات الاتصالات والأمن على تحديد عدد القلوب والقطر الخارجي. بل يجب أن يجمع رمز المنتج نفسه بين نوع الإشارة المراد نقلها، وطول الخط، وبنية الأزواج أو الرباعيات النجمية، والحاجة إلى التدريع، والبيئة الداخلية أو الخارجية، وطريقة التركيب، والأداء عند الحريق. تسرد صفحة الفئة الرسمية الحالية لدى Birtaş Kablo كابلات الإنذار والهاتف الداخلي والهاتف للخطوط الأرضية والهوائية، إلى جانب كابلات الاتصالات وتمديدات إنذار الحريق الخالية من الهالوجين. ويقدّم هذا الدليل مرجعاً للاختيار يوضح كيفية الوصول إلى عائلة المنتجات المناسبة دون استخدام أسماء الفئات بالتبادل، والبيانات التي يجب التحقق منها في ورقة البيانات الفنية.

استعراض مجموعة المنتجات حسب موقع الاستخدام

تضم مجموعة المنتجات الرسمية عائلتَي J-Y(St)Y…Lg / Alarm وJ-Y(St)Y…Lg / Com.؛ وPDV وPDV-K؛ وPD-PAP؛ وPD-AP / A؛ والإصدارات القياسية وإصدارات FR من HBH وHBH-K؛ والإصدارات القياسية وإصدارات FR من HBAPH وHBAPH-K؛ وPDH وPDH-K؛ وعائلتَي J-H(St)H Bd… / Com. وJ-H(St)H Bd… / Fire. ولا تعني هذه القائمة أن جميع المنتجات قابلة للاستخدام في البيئة نفسها أو في الظروف الكهربائية نفسها. فعلى سبيل المثال، يُعرَّف PD-PAP بأنه مخصص للقنوات تحت الأرض التي لا تبقى مغمورة بالماء باستمرار، بينما يُوجَّه PD-AP / A لتوزيع خطوط المشتركين الهوائية المزودة بسلك تعليق. أما أنواع الإنذار والاتصالات التي جرى استعراضها من عائلتَي J-Y وJ-H، فتُعرَّف في صفحاتها الرسمية بأنها للاستخدام الداخلي، مع النص صراحةً على عدم استخدامها خارج المباني أو دفنها مباشرةً في التربة.

لذلك، فإن بدء الاختيار بتحديد منطقة التمديد هو الأسلوب الأكثر أماناً. فتوزيع الهاتف داخل المبنى، وحلقة إنذار الحريق، وخط المشترك داخل قناة في الموقع، والخط الهوائي بين الأعمدة، تخضع جميعها لظروف ميكانيكية وبيئية مختلفة. ثم تُقارَن أقطار الموصلات وعدد الأزواج والتدريع ومركّب الغلاف والسلوك عند الحريق. وتحمل الرموز «FR» أو «H» أو «(St)» أو «K» بجانب اسم العائلة دلالة فنية؛ لكن يجب تحديد معناها الدقيق بالرجوع إلى بنية الكابل وخصائصه الفنية في الصفحة الرسمية للمنتج المختار.

J-Y(St)Y…Lg / Alarm: كابل تمديدات إنذار مدرّع بعزل PVC

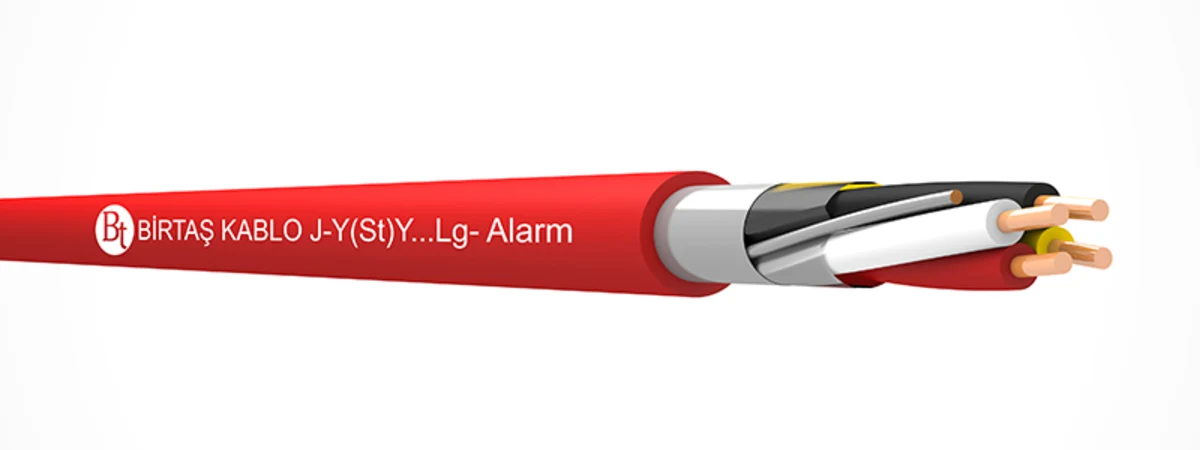

تعرّف صفحة منتج J-Y(St)Y…Lg / Alarm هذه العائلة بأنها كابلات تمديدات إنذار حريق مدرّعة ومعزولة بمادة PVC. وتشمل مجالات استخدامها أنظمة إنذار الحريق داخل المباني ونقل الإشارات والبيانات. ويشكّل كل قلبين زوجاً واحداً، وتُجدَل الأزواج في طبقات بأطوال جدل مناسبة. ويتكون التدريع من شريط ألمنيوم-بوليستر مع سلك تأريض من النحاس المطلي بالقصدير، بهدف الحماية من التشويش الكهربائي الخارجي. أما الغلاف الخارجي فهو من مركّب PVC وفق EN 50290-2-22، وتحدد الصفحة الرسمية لونه بالأحمر المقارب للون RAL 3000.

توفّر القيم المنشورة لهذه العائلة نقطة انطلاق واضحة للاختيار: يُصمَّم المنتج وفق VDE 0815 وTS 13767، ويبلغ أقصى جهد تشغيل 300 V، ويُحدَّد الحد الأدنى لنصف قطر الانحناء بمقدار 10 x D. وتختلف مقاومة حلقة الموصل ومقاومة العزل حسب قطر الموصل المختار. فعلى سبيل المثال، تُدرَج مقاومة الحلقة بحد أقصى 130 Ω/km للموصل بقطر 0,60 mm، وبحد أقصى 73,2 Ω/km للموصل بقطر 0,80 mm. ويجب استخدام هذه القيم فقط للمقاطع المعنية من عائلة المنتجات هذه، وعدم تعميمها تلقائياً على كابل إنذار آخر.

مصطلحات الحريق: التمييز بين ثلاثة مفاهيم مختلفة

لا يعني استخدام كابل في دائرة إنذار حريق أنه يحافظ على سلامة الدائرة لمدة محددة أثناء الحريق. فمصطلح «مثبّط للهب» يصف سلوكاً في اختبار، بينما تشير عبارة «خالٍ من الهالوجين ومنخفض الدخان» إلى خصائص مختلفة للمواد والاختبارات، أما عبارات استمرارية الأداء مثل FE180 أو PH120 فتصف نطاق أداء آخر يجب توثيقه بشكل مستقل. وتتضمن ورقة بيانات J-Y(St)Y…Lg / Alarm اختبار تثبيط اللهب وفق EN 60332-1-2 وIEC 60332-1-2؛ ولا تتضمن الصفحة التي جرت مراجعتها أي ادعاء بشأن FE180 أو PH120. وعليه، لا يجوز إدراج هذا المنتج في المواصفات بوصفه كابلاً يحافظ على استمرارية الأداء لمجرد ورود عبارة «إنذار الحريق» في اسمه.

وينطبق الحذر نفسه على CPR. فلا يجوز افتراض تصنيف CPR بناءً على الفئة أو لون الغلاف؛ بل يجب التحقق منه من خلال إعلان الأداء والوثيقة الفنية المحدّثة لرمز المنتج الكامل المختار. وبما أن المواد أو التصنيف أو البنية قد تختلف ضمن العائلة نفسها، فلا يكفي ذكر «كابل خالٍ من الهالوجين» فقط في نص عرض السعر. ويجب قبل الطلب التحقق من مطابقة المنتج والوثائق تماماً لفئة الحريق وفئة الدخان والتصنيفات الفرعية للقطرات المشتعلة والحموضة التي يشترطها المشروع.

J-H(St)H Bd… / Fire: بديل خالٍ من الهالوجين للاستخدام داخل المباني

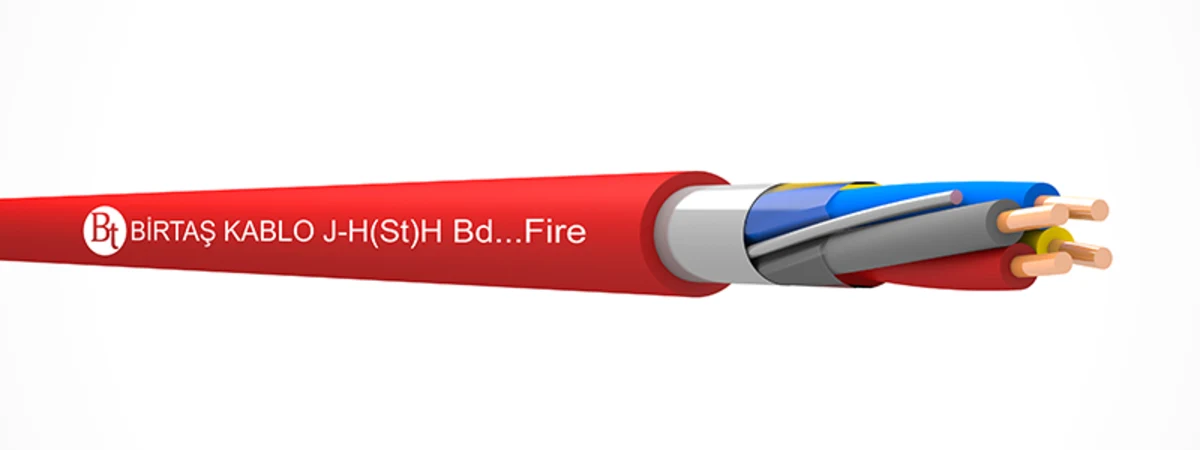

تعرّف صفحة J-H(St)H Bd… / Fire المنتج بأنه كابل تمديدات إنذار حريق خالٍ من الهالوجين ومثبّط للهب ومدرّع. ويمكن ترتيب الأزواج المجدولة في مجموعات، تضم كل مجموعة أربعة أزواج، وتُعرَّف المجموعات بشريط مرقّم. ويتكون العزل من مركّب HFFR وفق EN 50290-2-26، والغلاف الخارجي من مركّب HFFR وفق EN 50290-2-27. ويتكون التدريع من شريط ألمنيوم-بوليستر مع سلك تأريض من النحاس المطلي بالقصدير. ويشمل وصف الاستخدام الرسمي تطبيقات إنذار الحريق والإشارات والبيانات والاتصالات داخل المباني؛ ولا يشمل الاستخدام الخارجي أو الدفن المباشر في التربة.

يجب أيضاً عدم الخلط بين خصائص الخلو من الهالوجين وانخفاض الدخان في هذه العائلة وبين الادعاء بالحفاظ على سلامة الدائرة. فبنية HFFR هي نهج لاختيار المواد وفق الحاجة إلى انخفاض الدخان والغازات المسببة للتآكل أثناء الحريق في الأماكن المغلقة. وإذا كانت متطلبات المشروع في مستشفى أو مطار أو مدرسة أو مركز تسوّق تشترط كذلك الحفاظ على سلامة الدائرة، فيجب البحث عن عائلة منتجات مختلفة بتصنيف FE180/PH والشهادة ذات الصلة. ويجب التحقق من الاختبارات المحددة وقيم الإصدارات المختلفة عند اختيار J-H(St)H Bd… / Fire بالرجوع إلى ورقة البيانات الفنية السارية وقت الطلب.

ترتيب القلوب في توزيع الهاتف وخطوط المشتركين

في كابلات الهاتف الداخلية PDV / PDV-K، تُجدَل أربعة قلوب على هيئة رباعية نجمية. ويستخدم PDV موصلاً أحادي السلك من النحاس العاري، بينما يستخدم PDV-K موصلاً أحادي السلك من النحاس المطلي بالقصدير. وتحدد الصفحة الرسمية الخيار ذي الموصل المطلي بالقصدير خصوصاً لتمديدات توزيع المشتركين المكشوفة في الأماكن الرطبة؛ ومع ذلك، يُعرَّف كلا النوعين كتطبيق داخلي، ولا يُقدَّمان للاستخدام خارج المباني أو للدفن المباشر في التربة. أما HBH / HBH-K (FR) فيعتمد ترتيب الأزواج المجدولة مع عزل وغلاف خارجي من HFFR. ويؤثر هذا الاختلاف في طريقة إنهاء الكابل، وكذلك في ترتيب منافذ المقسم وصناديق التوصيل الميدانية.

تُعد عائلة PDH / PDH-K خياراً لكابلات الهاتف الداخلية الخالية من الهالوجين بترتيب الرباعيات النجمية. وتحدد صفحة المنتج الرسمية للموصل بقطر 0,50 mm مقاومة موصل قصوى تبلغ 96 Ω/km، ومقاومة عزل دنيا تبلغ 5000 MΩ·km، وممانعة قدرها 100 ± 20 Ω عند 1 MHz، وسرعة انتشار لا تقل عن 60 بالمئة. وهذه ليست مواصفات أداء لفئات Ethernet؛ بل هي القيم الفنية لعائلة كابلات الهاتف المعنية. وإذا تضمن المشروع هاتفاً تماثلياً أو تلامساً جافاً أو بيانات منخفضة السرعة أو واجهة خاصة بالشركة المصنّعة، فيجب مقارنة معلمات الخط التي تسمح بها الشركة المصنّعة للجهاز مع ورقة بيانات الكابل.

كابلات الهاتف المدرّعة: HBAPH وHBAPH-K

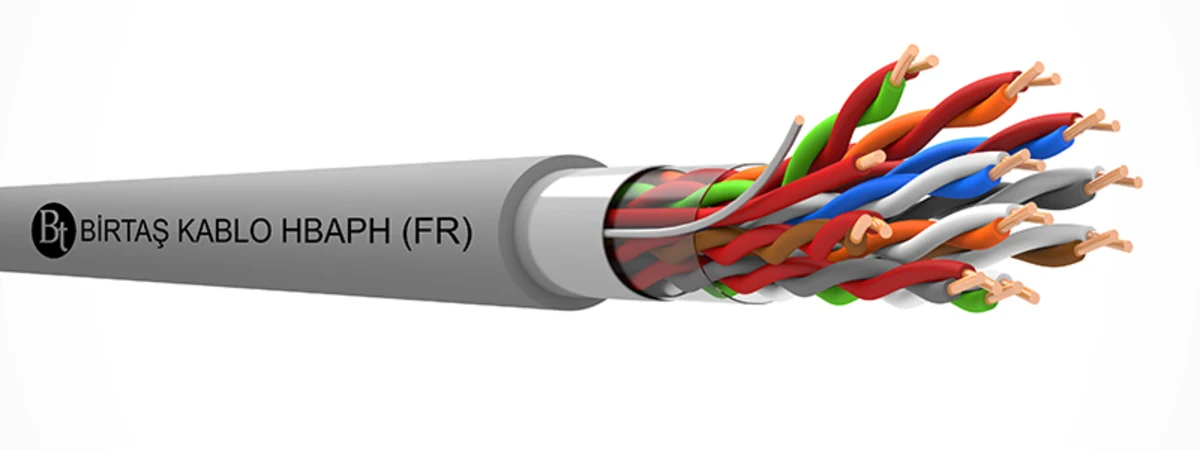

يجمع خيار HBAPH / HBAPH-K (FR) الأزواج المجدولة المعزولة بمادة HFFR تحت تدريع مشترك من الألمنيوم-بوليستر وغلاف خارجي من HFFR. ويسهّل سلك التأريض إنهاء التدريع. وتفرّق صفحة المنتج بين HBAPH بموصل من النحاس العاري وHBAPH-K بموصل من النحاس المطلي بالقصدير. وتحدد للموصل بقطر 0,50 mm مقاومة موصل قصوى تبلغ 97,8 Ω/km، وسعة متبادلة اسمية تبلغ 120 nF/km، وحداً أدنى لنصف قطر الانحناء يبلغ 6 x D في التمديد الثابت و10 x D أثناء التمديد. وهذه الأرقام خاصة بصفحة منتج FR التي جرت مراجعتها لعائلة HBAPH / HBAPH-K.

ليس التدريع خاصية مستقلة «تزيل التشويش بالكامل». إذ تتحدد النتيجة بمسار الكابل، والفصل عن كابلات القدرة، واستمرارية سلك التأريض والرقاقة، والطرف الذي يُوصَل عنده التدريع وقضيب التأريض المستخدم، ونظام تأريض اللوحة، وواجهة الجهاز. وإذا لم يُوصَل التدريع وفق تصميم المشروع، فقد لا تتحقق المناعة المتوقعة رغم وجود الرقاقة. لذلك، ينبغي توضيح بنية التدريع وتفاصيل إنهائه ونقطة التأريض المرجعية، بدلاً من الاكتفاء بكتابة «مدرّع» في قائمة الكابلات.

عائلات الكابلات الأرضية والهوائية

PD-PAP هو كابل هاتف أرضي معزول بمادة PE. ويحدد وصف الاستخدام الرسمي هذا المنتج لخطوط المشتركين ودوائر الإشارات والحماية، داخل القنوات تحت الأرض التي لا تبقى مغمورة بالماء باستمرار، وينص على عدم جواز استخدامه ككابل قدرة. كما تختلف المسافة الموصى بها حسب قطر الموصل: 0,50 mm للمسافات القصيرة؛ و0,60 و0,90 mm لشبكات التوزيع الأطول. ولا يغني هذا الوصف وحده عن حساب هبوط الجهد أو ميزانية وصلة الاتصال؛ بل يجب حساب طول الخط الفعلي وفق متطلبات الجهاز.

أما PD-AP / A فهو كابل هاتف هوائي معزول بمادة PE ومزوّد بسلك تعليق. وتعرّف صفحة المنتج الغلاف الخارجي بأنه من PE المقاوم للأشعة UV، وتحدد مجالات الاستخدام في توزيع خطوط المشتركين بين الأعمدة ودوائر الإشارات والحماية. ولا يضمن وجود عنصر التعليق الملاءمة التلقائية لكل طول بحر أو ظرف مناخي. ويجب تقييم المسافة بين الأعمدة، والترخيم، وأحمال الرياح والجليد، وتجهيزات الربط، وقوة الشد ضمن التصميم الميكانيكي. ولا يجوز استخدام كابل أرضي في خط هوائي، أو كابل هوائي في قناة مغمورة بالماء، لمجرد تشابه بنية القلوب.

حسابات الخط والقبول الميداني

يُتحقق من اختيار الكابل بالرجوع إلى حدود خرج الجهاز ودخله. وتُحسب مقاومة الحلقة الإجمالية مع مراعاة ضعف طول المسار في اتجاه واحد، ومقاومة الموصل، ووصلات الربط. وقد تؤثر السعة الكهربائية في زمن صعود الإشارة في الخطوط الطويلة أو في حدود الحلقة المسموح بها لدى الشركة المصنّعة. وتتطلب كابلات القدرة ومغيرات السرعة والكونتاكتورات الموجودة على مسار موازٍ فصلاً مكانياً إلى جانب التدريع. كما تُدرج في التصميم نسبة إشغال حوامل الكابلات، والانعطافات الحادة، وعلب التوصيل، وقوى السحب المحتملة.

عند التشغيل الأولي، تُفحَص استمرارية القلوب والقصر والعزل واستمرارية التدريع وصحة مطابقة الأطراف. وفي حلقة إنذار الحريق، يُجرى اختبار مقاومة الحلقة والطوبولوجيا الذي تشترطه الشركة المصنّعة للوحة؛ أما في خط الهاتف أو البيانات، فيُستخدم جهاز اختبار مخصص للخدمة. ويجب أن تخص نتيجة الاختبار الخط الدائم بعد سحبه وإنهاء أطرافه، لا بكرة الكابل وحدها. وإذا كانت وثيقة CPR أو وثيقة أداء الحريق مطلوبة، فيُحفَظ ملصق بكرة الكابل المورّدة ورمز المنتج وإعلان الأداء ضمن حزمة السجلات نفسها.

نهج Oskon في المشاريع والتوريد

تتعامل Oskon مع الكابل بوصفه طبقة نقل في نظام التحكم والأمن، وليس مجرد مادة استهلاكية منفردة. وتُحدَّد عائلة الكابل بناءً على قائمة I/O ومتطلبات لوحة إنذار الحريق أو جهاز الاتصالات وتصنيفات المسارات وبيئة الموقع. ويُصمَّم عدد القلوب والأزواج بالتكامل مع السعة الاحتياطية والتدريع وبنية أطراف التوصيل وجلاندات الكابلات والفصل بين الحوامل ومعيار الوسم. وبذلك تُنشأ في مرحلة عرض السعر مطابقة قابلة للتتبع بين اسم المنتج والمتطلبات الفنية.

أثناء التنفيذ، تُعَد خطة البكرات وقائمة سحب الكابلات ومخطط إنهاء الأطراف ونموذج الاختبار. وعند الحاجة إلى استبدال الكابل، لا تُقارَن مساحة المقطع وحدها؛ بل تُقارَن مجدداً مقاومة الموصل والسعة الكهربائية والممانعة والتدريع والغلاف ونصف قطر الانحناء ووثيقة أداء الحريق. ويُعتمَد رمز المنتج النهائي ووثائق الشركة المصنّعة المحدّثة قبل الشراء. ويساعد هذا الأسلوب على منع سحب كابل في خط غير مناسب، رغم تشابهه ظاهرياً مع الكابل المطلوب، بسبب اختلاف موقع استخدامه أو أدائه عند الحريق.

قائمة التحقق قبل الشراء

• هل يقع الخط داخل المبنى، أم في قناة تحت الأرض، أم على مسار هوائي؟
• ما الإشارة المراد نقلها، ومقاومة الحلقة التي يسمح بها الجهاز، والحد الأقصى لطول الخط؟
• هل يتوافق عدد الأزواج والرباعيات النجمية والمجموعات والقلوب مع مخطط أطراف التوصيل للمشروع؟
• ما الاعتبارات البيئية التي يستند إليها اختيار موصل من النحاس العاري أو المطلي بالقصدير؟
• هل التدريع مطلوب؟ وإذا كان مطلوباً، فما تفاصيل إنهائه وتأريضه عند الطرفين؟
• هل تتوافق بنية PVC أو PE أو HFFR مع بيئة الاستخدام ومواصفات المشروع؟
• هل تم التحقق بشكل منفصل من تثبيط انتشار اللهب، وانخفاض انبعاث الدخان، والخلو من الهالوجين، ومتطلبات CPR، وسلامة الدائرة الكهربائية؟
• هل يرتبط رمز المنتج الكامل، وملصق بكرة الكابل، وورقة البيانات المحدّثة، وإعلان الأداء بالسجل نفسه؟

الأسئلة الشائعة

هل يستمر كابل إنذار الحريق في العمل أثناء الحريق؟

لا يمكن استنتاج ذلك من اسم المنتج. تعرض صفحات J-Y(St)Y…Lg / Alarm وJ-H(St)H Bd… / Fire التي تمت مراجعتها خصائص تثبيط انتشار اللهب أو HFFR؛ وإذا كانت استمرارية الأداء مطلوبة، فيجب اختيار منتج منفصل ووثائق تنص صراحةً على FE180 أو PH أو الفئة ذات الصلة.

هل توفر جميع الكابلات المحجّبة الحماية الكهرومغناطيسية نفسها؟

لا. تختلف مادة الحاجب، وطريقة التغطية، وسلك التأريض، والبنية الهندسية للكابل، وإنهاء التوصيلات في الموقع. كذلك، لا ينبغي افتراض وجود فئة حجب محددة لكل منتج في هذه الفئة، كما هو الحال في منتجات الكابلات المحورية.

هل يمكن استخدام كابل هاتف داخلي في الخارج داخل أنبوب؟

يجب الالتزام بحدود الاستخدام الرسمية للمنتج. لا يشمل نطاق استخدام PDV وHBH وHBAPH وPDH وأنواع J-Y/J-H التي تمت مراجعتها الاستخدام الخارجي أو الدفن المباشر. وللاستخدام تحت الأرض، تُدرس عائلات مخصصة مثل PD-PAP، وللخطوط الهوائية مثل PD-AP / A.
