كابلات Birtaş Kablo المحورية: دليل الاختيار لتطبيقات CCTV وRF والنطاق العريض

يُعدّ السؤال «RG6 أم RG11؟» نقطة البداية عند اختيار الكابل المحوري، وليس تعريفاً كافياً للمنتج بحد ذاته. تختلف مواد الموصل المركزي والعزل الرغوي ورقائق التدريع والضفيرة، وفئة التدريع والغلاف الخارجي والممانعة وفقد الإرجاع والتوهين بحسب التردد وفئة CPR وفقاً للطراز المحدد. تتضمن مجموعة الكابلات المحورية الحالية لدى Birtaş Kablo عائلتَي RG6/U وRG11/U بخيارات Cu/Cu وCu/Al وPVC وPE وHFFR، مع مستويات مختلفة للتدريع وEuroClass. يوضح هذا الدليل البيانات التي ينبغي مقارنتها، إلى جانب اسم المنتج، لاختيار الطراز المناسب للبنية التحتية للبث والكاميرات.

بنية مجموعة الكابلات المحورية الحالية

تتضمن صفحة الفئة الرسمية نوعَي RG6/U-6 F وRG11/U-6 F Cu/Cu بغلاف PVC؛ وخيارات رباعية الطبقات تستخدم رقائق الألمنيوم وتركيبة Cu/Al؛ وخيارات RG6 وRG11 بغلاف PE؛ وأنواع RG6 وRG11 ببنية HFFR؛ وطرازات بفئة تدريع Class A أو Class B ومصنفة Eca أو Cca. إن وجود مواد ومستويات أداء مختلفة تحت الاسم نفسه RG6 أو RG11 يوضح ضرورة عدم الاكتفاء بتسمية RG العامة في المواصفات.

يربط وصف الفئة لدى الشركة المصنّعة الكابلات المحورية بتطبيقات التلفزيون والكاميرات والنطاق العريض ونقل الإشارات الدقيق. أما صفحات المنتجات المختارة التي ترد قيمها الرقمية في هذا المقال، فتحدد مجال الاستخدام بالتوصيل والتوزيع داخل المباني لأنظمة CATV وSMATV وMATV ذات ممانعة 75 Ω. ولا ينبغي افتراض ملاءمتها لبروتوكول آخر أو تطبيق RF آخر؛ بل يجب مقارنة ورقة بيانات الكابل الكاملة بمتطلبات الشركة المصنّعة للنظام من حيث الممانعة ونطاق التردد والموصّلات الطرفية.

لماذا تُعدّ هندسة الكابل المحوري مهمة؟

في البنية المحورية، يحيط العزل العازل كهربائياً وطبقات التدريع والغلاف الخارجي بالموصل المركزي حول المحور نفسه. وتشكل الهندسة بين موصل الإشارة والتدريع أساس الممانعة المميزة والسلوك عند الترددات العالية. وقد تتغير هذه الهندسة عند سحق الكابل أو ثنيه بحدة أو ضغطه بموصّل طرفي غير مناسب. لذلك، فإن القيمة 75 ± 3 Ω الواردة في الكتالوج ليست مجرد خاصية للمادة الخام؛ بل هي معلمة لخط النقل يجب الحفاظ عليها بالتصنيع والتركيب الصحيحين.

إذا اختلت مطابقة الممانعة بين المصدر والكابل والمقسّم والمقبس وعناصر الإنهاء في النظام، ينعكس جزء من الإشارة إلى الخلف. ويُعدّ فقد الإرجاع أحد مؤشرات هذه المطابقة بحسب التردد. وتشير القيمة الأكبر بوحدة dB إلى انعكاس أقل؛ إلا أن القيم تُحدد بحدود منفصلة لنطاقات تردد مختلفة. إن تقييم الكابل بناءً على وسم «75 أوم» وحده يتجاهل تأثير التوهين وفقد الإرجاع ضمن نطاق التشغيل.

RG6/U-6 F Cu/Cu PVC: الطراز الأساسي للاستخدام داخل المباني

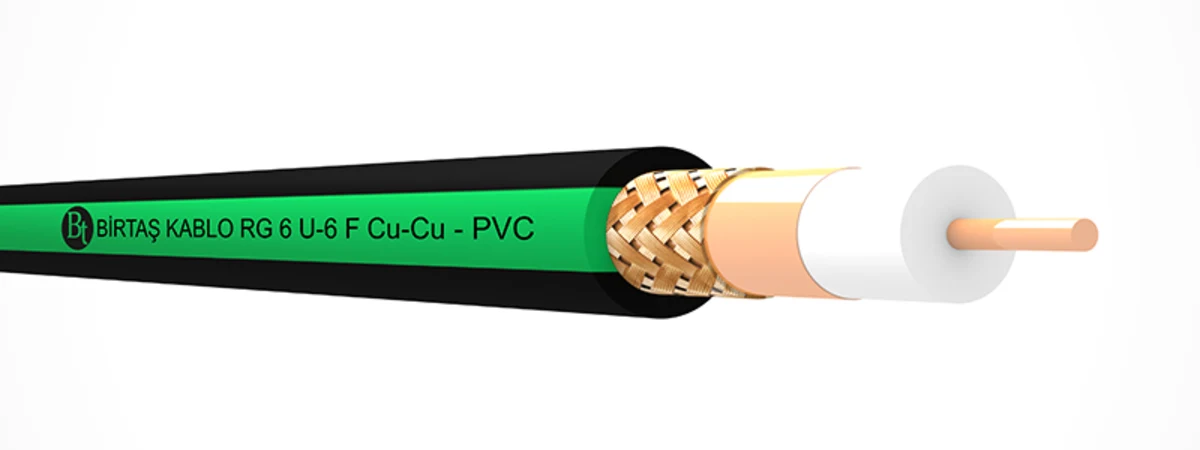

توضح صفحة المنتج RG6/U-6 F (Cu/Cu) / PVC أن الموصل المركزي من النحاس العاري المصمت بقطر يقارب 1,02 mm. ويعلو عزل PE الرغوي المُنتَج بالرغوة الفيزيائية، بقطر يقارب 4,60 mm، شريط Cu-PET بتغطية 100 بالمئة وضفيرة من أسلاك النحاس العاري. ويبلغ قطر الغلاف الخارجي من PVC وفق EN 50290-2-22/TM51 نحو 6,80 mm. ورمز المنتج المنشور هو 1301 06 006 004، ووزن الكابل التقريبي 46 kg/km. وتوضح هذه البنية كيف تنعكس تسمية Cu/Cu في مكونات الموصل المركزي والتدريع.

يُعرَّف الطراز المختار وفق المعيار EN 50117-9-2؛ وتبلغ سعته المتبادلة 52 ± 2 nF/km، وممانعته 75 ± 3 Ω، وسرعة الانتشار فيه نحو 82 بالمئة. ويبلغ الحد الأدنى لمقاومة العزل 2000 MΩ·km، والحد الأدنى لنصف قطر الانحناء 10 x D. ويشمل وصف الاستخدام الرسمي توزيع خدمات CATV وSMATV وMATV والخدمات التفاعلية داخل المباني، ويستبعد الاستخدام الخارجي والدفن المباشر في الأرض. ولا ينبغي تفسير الخط الأخضر على الغلاف الأسود بوصفه دليلاً على الملاءمة للاستخدام الخارجي أو على فئة CPR.

RG6/U-4 F HF Trishield: خيار Class A بثلاث طبقات تدريع

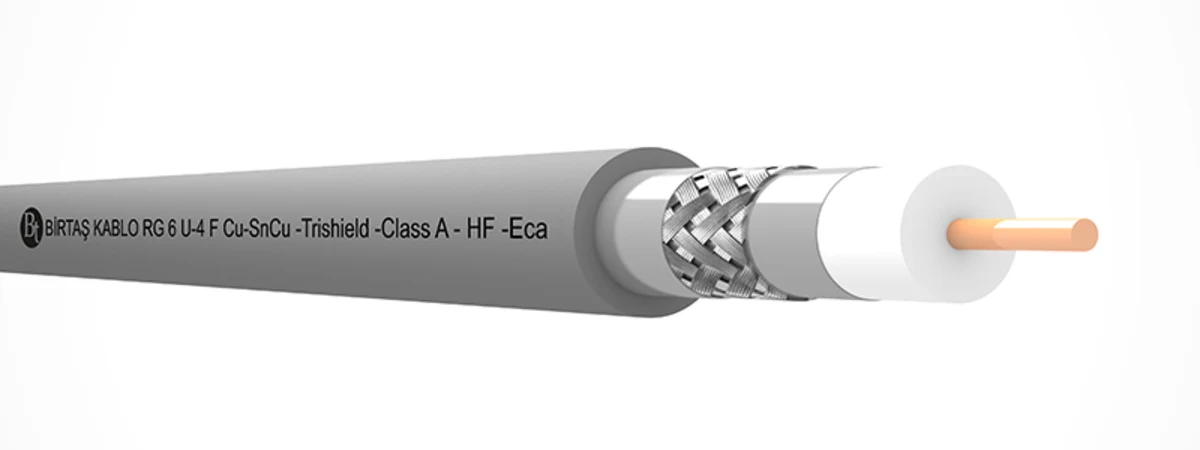

يحتوي المنتج المدروس RG6/U-4 F HF Trishield (Cu/SnCu) / Class A / EuroClass Eca على موصل من النحاس العاري المصمت بقطر يقارب 1,02 mm، وعزل PE رغوي مُنتَج بالرغوة الفيزيائية بقطر يقارب 4,60 mm. وتتكون بنية التدريع من شريط ألمنيوم-بوليستر بتغطية 100 بالمئة، وضفيرة من أسلاك النحاس المطلي بالقصدير، وشريط ثانٍ من الألمنيوم-البوليستر بتغطية 100 بالمئة. ويبلغ قطر الغلاف الخارجي HFFR نحو 6,80 mm، وهو من مركّب مطابق لـ EN 50290-2-27. وتحدد صفحة المنتج الرسمية هذا الطراز بعينه وفق EN 50117-9-2، وبفئة تدريع Class A، وتصنيف Eca ضمن CPR EN 50575.

ترد ممانعة الانتقال لهذا الطراز بحد أقصى 5 mΩ/m ضمن النطاق 5–30 MHz، في كل من صفحة المنتج الرسمية وورقة البيانات الفنية المرتبطة بها. ومع ذلك، في تاريخ الاطلاع، لم تكن حدود نطاقات توهين التدريع وفقد الإرجاع متطابقة بين صفحة المنتج بصيغة HTML وملف PDF القابل للتنزيل: تعرض الصفحة قيم 85/75/65 dB لتوهين التدريع، بينما يعرض ملف PDF قيم 75/65/55 dB. لذلك، يجب الحصول على تأكيد من الشركة المصنّعة بشأن المراجعة السارية قبل إدراج الحدود الدقيقة لنطاقات التردد في وثائق التصميم والقبول. وتتفق الوثيقتان الرسميتان على بيانات Class A و75 ± 3 Ω وEca. وإذا لم تدعم الموصّلات الطرفية وعناصر الوصل سلسلة أداء التدريع نفسها، فإن فئة الكابل وحدها لا تضمن مستوى أداء النظام.

RG11/U-6 F HF Cu/Cu: التقييم لتحقيق توهين أقل

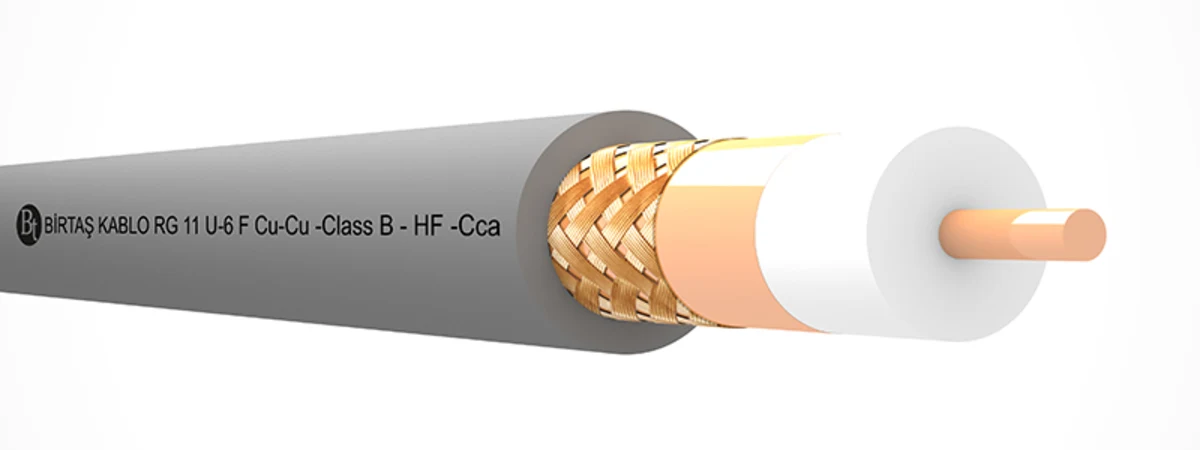

تحدد صفحة المنتج RG11/U-6 F HF (Cu/Cu) / Class B / EuroClass Cca موصلاً من النحاس العاري المصمت بقطر يقارب 1,63 mm، وعزل PE رغوياً مُنتَجاً بالرغوة الفيزيائية بقطر يقارب 7,15 mm، وشريط Cu-PET بتغطية 100 بالمئة، وضفيرة من النحاس العاري. ويبلغ قطر الغلاف الخارجي HFFR نحو 9,80 mm؛ ورمز المنتج 1305 04 011 702، والوزن التقريبي 98 kg/km. وتحدد الصفحة نفسها صراحةً فئة التدريع Class B، وممانعة الانتقال بحد أقصى 15 mΩ/m عند 5–30 MHz، وفئة CPR EN 50575 بأنها Cca.

يعرض جدول التوهين لهذا الطراز المحدد من RG11، عند 20 °C، حداً أقصى قدره 1,80 dB/100 m عند 5 MHz، و15,30 dB/100 m عند 1000 MHz، و23,00 dB/100 m عند 2150 MHz، و29,90 dB/100 m عند 3000 MHz. أما في طراز RG6 Trishield Eca المدروس، فتبلغ الحدود عند الترددات نفسها، على التوالي، 2,80؛ و22,00؛ و32,50؛ و39,30 dB/100 m. وتوضح هذه المقارنة سبب إمكانية النظر في RG11 المختار لخطوط التوزيع الأطول؛ إلا أن فئة التدريع والغلاف وفئة CPR وقطر الكابل وتوافق الموصّلات الطرفية يجب أن تدخل جميعها في القرار.

مقارنة الطرازات المختارة

كيف تُحسب ميزانية التوهين؟

يبدأ حساب فقد الكابل بتطبيق قيمة dB/100 m الواردة في جدول الشركة المصنّعة على طول الكابل الفعلي. وتُضاف إليها خسائر المقسّمات السلبية وعناصر التفريع والمقابس والموصّلات الطرفية والوصلات. ويُقيَّم مستوى خرج الجهاز الفعّال، وإجمالي فقد الكابل عند أعلى تردد تشغيل، ونطاق القبول للمستقبِل ضمن الجدول نفسه. وإذا كان الخط سيعمل حتى 1000 MHz فقط، فلا تصبح قيمة 3000 MHz قيمة تصميمية مباشرة؛ ولكن إذا كان توسيع النطاق مخططاً له مستقبلاً، فقد يكتسب الأداء عند الترددات الأعلى أهمية في الاختيار.

يُحدَّد التوهين في الكتالوج غالباً عند درجة حرارة محددة وعلى عينة قياسية. وفي الموقع، قد تؤثر درجة الحرارة والاختلاف بين البكرات وجودة تركيب الموصّلات الطرفية وسحق الكابل في النتيجة. لذلك، يجب إضافة هامش مناسب إلى ميزانية التصميم وتسجيل قيم المستوى والجودة المقاسة عند التشغيل التجريبي. وقد يقلل استخدام RG11 للخطوط الطويلة الفقد؛ إلا أنه يتطلب قطراً خارجياً أكبر ومساحة انحناء أوسع وموصّلات طرفية مختلفة. وتُقيَّم هذه المتطلبات الميكانيكية الإضافية إلى جانب المكسب الكهربائي.

فئة التدريع وطبقة التدريع ليستا الشيء نفسه

إن وجود طبقتين أو ثلاث طبقات تدريع في الكابل معلومة بنيوية؛ أما Class A أو B أو أي فئة أخرى فترتبط بممانعة الانتقال وتوهين التدريع المقاسَين ضمن نطاقات تردد محددة. وحتى إذا كان لمنتجين مقطعان عرضيان متشابهان، فقد تختلف كثافة الضفيرة ومادة الرقاقة ونتائج القياس. لذلك، لا تكفي عبارة «مزدوج التدريع» وحدها في مواصفات الشراء. ويجب تحديد فئة التدريع المطلوبة والمعيار ونطاقات التردد استناداً إلى وثيقة المنتج الكاملة.

غالباً ما يكون الإنهاء أضعف حلقة في التطبيق. فقص معظم الضفيرة، أو عدم امتداد الرقاقة إلى الموصّل الطرفي، أو ارتخاء الوصلة، أو استخدام موصّل مصمم لقطر مختلف، يخلّ بمطابقة الممانعة واستمرارية التدريع. ويشكل جسم الموصّل الطرفي ومقاس الكبس والمقسّم والمقبس النهائي، إلى جانب الكابل، أجزاءً من النظام نفسه. وإذا كانت فئة التدريع تخص الكابل المأخوذ من البكرة فقط، فلا ينبغي الادعاء بأن التمديدات المركّبة تحقق الفئة نفسها دون إجراء قياسات منفصلة.

اختيار غلاف PVC أو PE أو HFFR

لا تُعدّ خيارات PVC وPE وHFFR بدائل متكافئة تلقائياً للغرض نفسه. تصف صفحات منتجات PVC وHFFR المدروسة تطبيقات داخل المباني، وتستبعد الاستخدام الخارجي أو الدفن المباشر في الأرض. كما أن وجود أنواع RG6 وRG11 بغلاف PE ضمن الفئة لا يعني أن كل منتج PE مناسب للدفن المباشر أو التشغيل تحت الماء أو جميع الظروف الخارجية. ويجب التحقق بصورة منفصلة من مقاومة الأشعة فوق البنفسجية والرطوبة ودخول المياه ودرجة الحرارة وطريقة التمديد في الصفحة الفنية لطراز PE المعني.

تُدرج صفحات منتجات HFFR صراحةً اختبارات الخلو من الهالوجين وكثافة الدخان وإبطاء اللهب. ومع ذلك، فإن أداء CPR بند مستقل. فعلى سبيل المثال، يُصنَّف طراز RG6 Trishield المدروس هنا Eca، بينما يُصنَّف طراز RG11 بأنه Cca. ولا تعني كلمة «HFFR» وحدها تصنيف Cca؛ كما لا يمكن افتراض أن تصنيف منتج واحد Cca يمنح جميع أنواع RG11 الأخرى الفئة نفسها. ويجب مطابقة متطلبات CPR الخاصة بالمشروع مع رمز المنتج المحدد وإعلان الأداء.

التركيب ووضع الملصقات واختبارات القبول

عند سحب الكابل المحوري، يجب الالتزام بالحد الأدنى لنصف قطر الانحناء المحدد من الشركة المصنّعة؛ وتُرتَّب بكرات التوجيه وانعطافات حوامل الكابلات بحيث لا تسحق الكابل. ويجب عدم تطبيق قوة السحب بصورة غير منضبطة عبر الغلاف الخارجي أو الضفيرة. ويُحافَظ على فصل المسار عن كابلات القدرة والمعدات التي تولّد مجالات كهرومغناطيسية عالية. ويُوسَم الكابل عند طرفيه بمعرّف المخرج-المنفذ والمقبس المستهدف. وتُستخدم موصّلات طرفية بالمقاس الصحيح لكل من RG6 وRG11؛ ويُضبط طول الموصل المركزي وطيّ الضفيرة إلى الخلف والكبس وفق تعليمات الشركة المصنّعة للموصّل الطرفي.

لا يكفي اختبار الاستمرارية وحده عند القبول. بل تُجرى قياسات المستوى وفقد الإرجاع، أو القياسات التي يتطلبها معيار البث المعني، ضمن نطاق تشغيل النظام المركّب. ويشمل الفحص البصري البحث عن الانحناءات الحادة والسحق وتلف الغلاف وأسلاك التدريع المكشوفة والموصّلات الطرفية المرتخية. وفي المشاريع التي تتطلب أداءً محدداً في الحريق، تُقارَن بيانات ملصق بكرة الكابل المورّدة ورمز المنتج وإعلان أداء CPR وورقة البيانات الفنية بعضها ببعض. وليست Cca أو Eca نتيجة يُعاد إنتاجها ميدانياً بجهاز اختبار، بل فئة يُتحقق منها عبر مطابقة المنتج الصحيح ووثائقه.

نهج Oskon للبنية التحتية للكابلات المحورية

لا تختار Oskon الكابل بمعزل عن الأجهزة في البنية التحتية للكاميرات والبث. بل تُعدّ ميزانية الوصلة استناداً إلى نطاق تردد المصدر وطوبولوجيا التوزيع وأطول خط وخسائر العناصر السلبية ونطاق مستوى المستقبِل. ولا تقتصر المقارنة بين RG6 وRG11 على سعر المتر؛ بل تشمل التوهين والقطر الخارجي ونسبة امتلاء حوامل الكابلات ومساحة الانحناء ومعيار الموصّل الطرفي. وإذا كانت مستويات المجال الكهرومغناطيسي مرتفعة، تُدرج فئة التدريع المطلوبة ضمن شروط المشروع.

تُحفظ قائمة الكابلات والمخطط أحادي الخط وأرقام المنافذ وقيم العناصر السلبية والمسار ونماذج الاختبار معاً ضمن حزمة التنفيذ. وعند طلب التغيير، تُراجع مجدداً ممانعة المنتج المقترح البالغة 75 Ω، والتوهين ضمن نطاق التشغيل، وفقد الإرجاع، وفئة التدريع، والغلاف، ونطاق تصنيف CPR. وبذلك يُمنع إدخال طراز مختلف الأداء إلى الموقع تحت تسمية RG نفسها، وتُحدد منذ البداية معايير قبول قابلة للقياس للنظام المركّب.

قائمة التحقق قبل الشراء

• هل ممانعة النظام 75 Ω، وما نطاق تردد التشغيل الفعلي؟
• هل أُضيفت خسائر أطول خط كابل والمقسّمات والمقابس والموصّلات الطرفية إلى ميزانية الوصلة؟
• هل يستند اختيار RG6 أو RG11 إلى جدول التوهين الخاص بالطراز المحدد المعني؟
• هل حُددت مواد الموصل المركزي والتدريع بوضوح بصيغة Cu/Cu أو Cu/Al أو أي توصيف آخر؟
• هل جرى التحقق من فئة التدريع المطلوبة ونطاق التردد في ورقة بيانات المنتج؟
• هل غلاف PVC أو PE أو HFFR مناسب لبيئة التمديد الفعلية؟
• هل تتطابق فئة CPR لرمز المنتج الكامل مع إعلان الأداء الخاص به؟
• هل تم اختيار موصّل وملحق تركيب مناسبين للقطر الخارجي للكابل ونطاق تردد النظام؟
• هل تم تحديد معايير قبول مستوى الإشارة وفقد الإرجاع والفحص البصري للخط المركّب؟

الأسئلة الشائعة

هل RG11 أفضل دائماً من RG6؟

لا. يتميّز طراز RG11 الذي تمت مراجعته بتوهين أقل من طراز RG6 المختار؛ لكن الكابل أكثر سماكة وأثقل وزناً، وتختلف مساحة تركيبه وموصّلاته. قد يكون RG6 أكثر ملاءمة للخطوط القصيرة. ويُتخذ القرار بناءً على التردد والمسافة وإجمالي فقد النظام.

هل تعني عبارة Trishield تلقائياً التصنيف Class A؟

لا يمكن التعميم. تُحدّد صفحة منتج RG6 HFFR Trishield ذي الرمز الكامل الذي تمت مراجعته هنا التصنيف Class A. ويجب التحقّق من تصنيف أي منتج آخر من نوع trishield بالرجوع إلى وثيقته الفنية الخاصة.

هل يُصنّف كابل HFFR تلقائياً ضمن Cca؟

لا. نُشر منتج HFFR RG6 الذي تمت مراجعته بتصنيف Eca، بينما نُشر منتج HFFR RG11 الذي تمت مراجعته بتصنيف Cca. وصف المادة HFFR وتصنيف CPR EuroClass لا يعبّران عن المعلومة نفسها.
