كابل الرافعة ليس مجرد كابل قدرة عادي ينقل الطاقة، بل هو أحد عناصر آلية الحركة التي تتحمل الأحمال باستمرار. فقد يُلف الكابل على بكرة ويُفك منها، أو يشكّل حلقات بين عربات Festoon، أو يتحرك ذهاباً وإياباً على امتداد جسر الرافعة، أو يتعرض لوزنه الذاتي في الاتجاه الرأسي. ويختلف تداخل تأثيرات الانحناء والشد والالتواء والتسارع والصدمات والبيئة الخارجية باختلاف كل ترتيب. لذلك، يجب ألا يستند الاختيار الصحيح إلى الجهد ومساحة المقطع فقط، بل إلى حركة الرافعة بكاملها.
تمثل منتجات BIRTFLEX CRANE وBIRTDRUM وBIRTFESTOON ضمن محفظة Birtaş Kablo مجالات تطبيق مختلفة. ولا يعني تشابه الأسماء أن جميع المنتجات قابلة للاستبدال فيما بينها. فسلوك كابل البكرة أثناء اللف، وتعليق كابل Festoon وحركته عبر العربات، وأحمال الشد والالتواء على كابل الرافعة حر الحركة، كلها أمور مختلفة. وقبل اختيار رمز المنتج، يجب رسم الترتيب الميكانيكي وتحديد متطلبات القدرة والتحكم والتدريع عليه.
حدّد أولاً آلية حمل الكابل
في نظام بكرة اللف، يُلف الكابل على جسم البكرة في طبقات مضبوطة. ويتعرض الكابل في كل دورة للانحناء والشد معاً؛ وفي اللف متعدد الطبقات، قد يتعرض الكابل السفلي لضغط الطبقات العلوية. وفي نظام Festoon، يتدلى الكابل على شكل حلقات من عربات حاملة، ويزداد عمق الحلقات عند تقارب العربات وتنفتح عند تباعدها. أما في التعليق الحر أو التوصيل بعربة الرافعة، فقد يتعرض الكابل لتأرجح والتواء أقل انتظاماً. وتوفر سلسلة الكابلات حركة انحناء موجّهة ومتكررة.
عندما تقتصر المواصفات على عبارة «كابل رافعة»، يصبح افتراض الحركة الذي سيعتمده المصنّع غير واضح. يجب تحديد نوع الرافعة، والشوط الأفقي والرأسي، وارتفاع الرفع، وطول الجزء المتحرك من الكابل، وعدد طبقات اللف، وأقطار بكرة اللف وبكرات التوجيه، وعدد الدورات، وسرعة التشغيل، والتسارع، والرياح، ودرجة الحرارة. كما يجب تسجيل ما إذا كان الكابل يتحمل وزنه الذاتي، وما إذا كان يُستخدم عنصر شد منفصل، ومقدار الحمل عند نقاط التوصيل.
| الآلية | الإجهادات المعتادة | التحقّق التصميمي |
|---|---|---|
| اللف على البكرة | انحناء متكرر، وشد، وضغط الطبقات | قطر بكرة اللف/بكرة التوجيه، واتجاه اللف، وقوة شد الخط، وعدد الطبقات |
| Festoon | حلقة التعليق، والحركة عبر العربات، والتأرجح | طول الحلقة، والتباعد بين العربات، والمشبك، والحد الأدنى لنصف قطر الانحناء |
| عربة الرافعة وجسر الرافعة | حركة أفقية، واهتزاز، وظروف خارجية | سرعة الانتقال، والتسارع، وطول الخط، والدليل الميكانيكي |
| التعليق الرأسي الحر | الوزن الذاتي والشد والالتواء | العنصر الحامل، وارتفاع التعليق، وتخفيف إجهاد الشد |
| سلسلة حمل كابلات الطاقة | انحناء موجّه، واحتكاك، وتسارع | نصف قطر السلسلة، ونسبة الملء، والفواصل، ونقاط التثبيت |

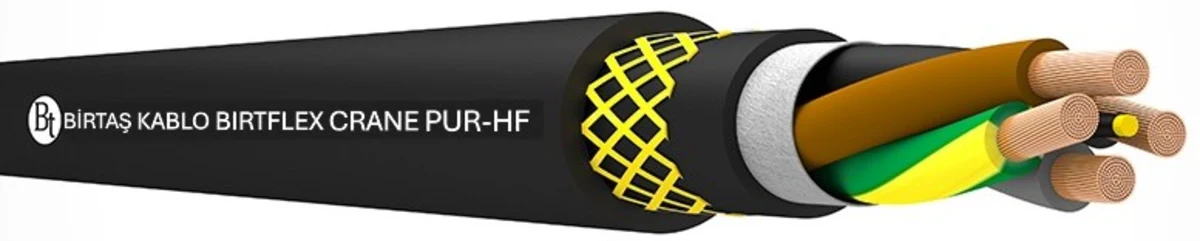

BIRTFLEX CRANE للحركة الحرة والخدمة الشاقة
تعرّف Birtaş Kablo منتج BIRTFLEX CRANE PUR-HF بأنه كابل للرافعات واللف، معزول بمادة TPE ومزوّد بغلاف PUR عالي المرونة. وتشمل مجالات الاستخدام الرسمية أنظمة اللف والفك على البكرات، والرافعات، ومحركات الإدارة والجر على السكك، والأعمال الشاقة مثل الرفع والمناولة والنواقل. ويشير الوصف إلى التطبيقات التي تتضمن إجهادات ميكانيكية وأحمال التواء وشد، وإلى استهداف البيئات الزيتية والجافة والرطبة والمبللة.
يصف المصنّع مقاومة الغلاف الخارجي للتمزق والتآكل والحزوز والعوامل الجوية والبرودة والزيوت والمواد الكيميائية المختلفة والتحلل المائي والكائنات الدقيقة والأوزون والأشعة فوق البنفسجية UV. ولا يعني هذا النطاق الواسع ملاءمة غير محدودة لجميع المواد الكيميائية وبجميع التركيزات. ففي بيئات مثل الموانئ أو مصانع الصلب أو مواقع النفايات، يجب إدراج الوقود والزيوت الهيدروليكية والأملاح ومواد التنظيف الكيميائية والأسطح الساخنة كلٌّ على حدة، والتحقّق من التوافق بالرجوع إلى الوثيقة الفنية الحالية للمنتج المختار.

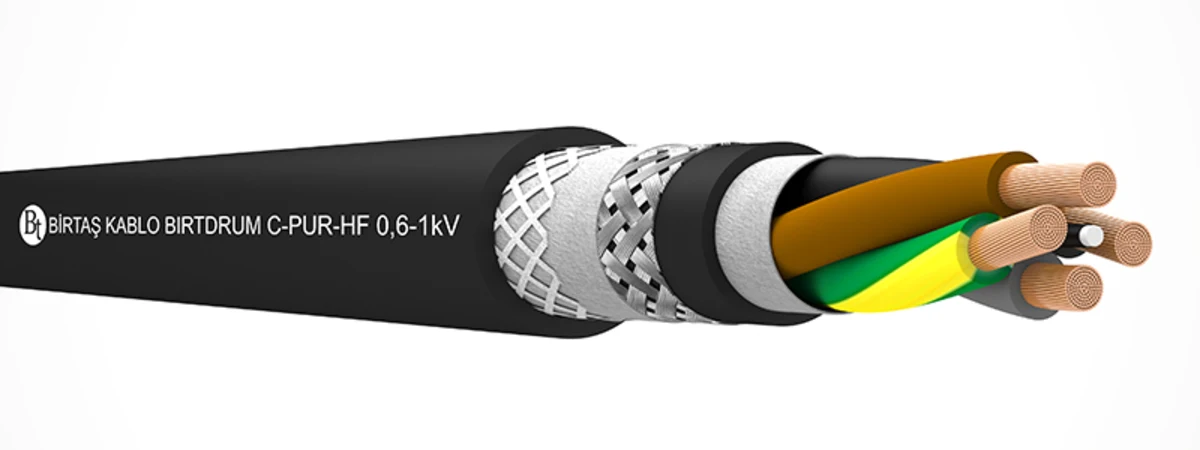

BIRTDRUM C-PUR-HF المدرّع لتطبيقات بكرات اللف
في كابل بكرة اللف، لا تقل أهمية استقرار اللف عن الوظيفة الكهربائية للموصلات. يجب أن يصل الكابل إلى البكرة بالزاوية الصحيحة، وألا يتعرض للإجهاد في الاتجاه المعاكس، وأن تتناسب بكرات التوجيه مع قطره. ويُضبط مجرى بكرة اللف وخطوة اللف وقوة الشد بما يمنع انضغاط الكابل أو انحشاره بين الطبقات. وقد يؤدي إلقاء الكابل على الأرض في حلقات أثناء تفريغه من بكرة التوريد، أو تغذيته مع لَيّه حول محوره، إلى توليد إجهادات داخلية حتى قبل بدء التشغيل.
تقدّم صفحة المنتج الرسمية BIRTDRUM C-PUR-HF بوصفه كابل رافعات ولف مرناً، معزولاً بمادة TPE ومدرّعاً ومزوّداً بغلاف PUR. ويتضمن التركيب الموصوف موصلات نحاسية مرنة من الفئة 5 وفق EN 60228، وعنصراً نسيجياً حاملاً مركزياً مطلياً بمادة TPU، وعناصر حشو عند الحاجة، وتدريعاً من ضفيرة أسلاك نحاسية مقصّدرة، وطبقة حماية من الالتواء من خيوط البوليستر، وغلافاً خارجياً من PUR خالياً من الهالوجين. والغرض من التدريع هو الحماية من التشويش الكهربائي الخارجي، ويجب عدم الخلط بينه وبين التأريض الوقائي.
تشمل القيم التي نشرها المصنّع لهذا المنتج جهداً مقنناً قدره 0,6/1 kV، ونطاق حرارة من −50 إلى +90 °C في الاستخدام الثابت، ومن −40 إلى +90 °C في الاستخدام المتحرك، وحداً أدنى لنصف قطر الانحناء أثناء الحركة يبلغ 7,5 × D. ويُحدَّد الحد الأقصى للالتواء بقيمة ±50°/m، والحد الأقصى لإجهاد شد الكابل بقيمة 25 N/mm² محسوباً على أساس مساحة مقطع الموصل. وتبلغ سرعة الانتقال القصوى المنشورة في نظام اللف 180 m/dakika أفقياً و120 m/dakika رأسياً، و240 m/dakika لنظام Festoon وسلسلة الكابلات.
يجب عدم نسخ هذه الأرقام مباشرة إلى التصميم باعتبارها «نقطة تشغيل مسموحاً بها». فدلالة هذه القيم ترتبط بعائلة المنتج المعنية وظروف الاختبار والتركيب الصحيح؛ وقد تؤثر أحمال الشد ودرجة الحرارة والسرعة ونصف قطر الانحناء المطبقة معاً في العمر التشغيلي. يجب أن يتضمن التصميم هامش أمان بالنسبة إلى قيم التشغيل الاسمية، وأن يستخدم القطر الخارجي الفعلي للمنتج، وأن يقدّم للمصنّع كامل خصائص التشغيل الميكانيكي. ولا يجوز تعميم هذه القيم تلقائياً على منتج آخر من BIRTDRUM أو BIRTFESTOON.

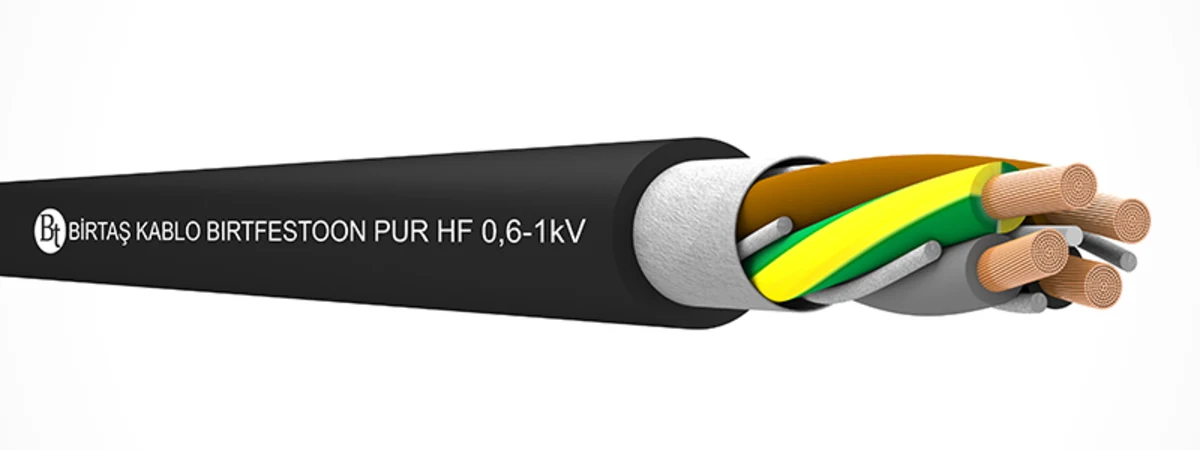

BIRTFESTOON PUR-HF لنظام Festoon
في ترتيب Festoon، يشكّل الكابل حلقات مضبوطة بين العربات الحاملة. ويُحسب عمق الحلقة والتباعد بين العربات بما لا يخالف الحد الأدنى لنصف قطر انحناء الكابل. ويجب أن توزّع المشابك الحمل من دون سحق الكابل، مع استخدام حوامل مناسبة للكابلات المسطحة والمستديرة. وينعكس تصادم العربات أو تآكل العجلات أو سوء محاذاة السكة على الكابل في صورة صدمات. ولا تؤدي مجرد الاستعاضة بكابل جديد إلى إزالة العطل الناتج عن الآلية المعيبة.
BIRTFESTOON PUR-HF عائلة من كابلات القدرة والتحكم للرافعات، معزولة بمادة TPE ومزوّدة بغلاف PUR مرن. وتدرج نشرات البيانات الرسمية خيارات أحادية القلب بمساحات مقطع كبيرة، وخيارات متعددة القلوب للقدرة والتحكم؛ ويهدف هذا التنوع إلى تلبية وظائف كهربائية مختلفة ضمن الآلية نفسها. وعند الطلب، يجب تحديد عدد القلوب ومساحة المقطع وترتيب PE ورمز المنتج الكامل والقطر الخارجي التقريبي، وليس اسم العائلة فقط. كما يجب إعادة التحقّق من مقاسات عربة Festoon والمشبك وفق القطر الخارجي المختار.
كيف تختار بين التركيب المدرّع وغير المدرّع؟
لا تتماثل الخصائص الكهربائية للتحكم بالكونتاكتورات والقياس التناظري والتغذية الراجعة من المشفّر ومحرك الإدارة وإشارات السلامة في الرافعة. وقد تتولد تيارات نمط مشترك عالية التردد عند خرج مغيّر السرعة؛ لذا يُصمَّم التدريع وتوصيل المحرك وفق تعليمات EMC الصادرة عن مصنّع مغيّر السرعة. وتُفصل إشارات التحكم منخفضة المستوى عن خطوط القدرة قدر الإمكان. وقد يوفر تركيب مدرّع مثل BIRTDRUM C-PUR-HF ميزة في ظروف تشويش معينة، لكن الفائدة المتوقعة لا تتحقق إذا لم تُنفَّذ استمرارية التدريع وإنهاء توصيلاته بالشكل الصحيح.
يجب التعامل مع توصيل التدريع بوصفه تصميماً متصلاً على امتداد جلاند دخول اللوحة والتوصيل على بكرة اللف وصندوق الأطراف والجهاز المتحرك. فتوصيل الضفيرة بواسطة طرف توصيل طويل يزيد الممانعة، وخصوصاً عند الترددات العالية. ويُستخدم مشبك تدريع بزاوية 360 درجة وجلاند معدني مناسب وربط لتساوي الجهد بحسب متطلبات المشروع. قلب PE مخصص للسلامة الكهربائية ولا يحل محل التدريع؛ كما يجب عدم استخدام التدريع بديلاً عن PE.
حساب مساحة المقطع وهبوط الجهد
في تغذية المحرك أو منظومة الرفع، تُحسب مساحة مقطع الكابل استناداً إلى التيار المستمر في التشغيل ودورة التشغيل ودرجة حرارة المحيط وتبديد حرارة الكابل الملفوف والتجميع وهبوط الجهد. وقد تختلف الظروف الحرارية عند وجود عدة طبقات من الكابل على بكرة اللف عن الظروف على صينية كابلات مفتوحة. ويؤدي بدء تشغيل المحرك أو ملف الفرملة أو حمل مغيّر السرعة إلى تغيرات قصيرة المدة في التيار والجهد. وحتى إذا قدّم المصنّع مرجعاً لسعة حمل التيار، يجب إجراء الاختيار النهائي للمقاس وفق معيار المنشأة وظروف التمديد الفعلية.
في خطوط الرافعات الطويلة، قد يؤثر هبوط الجهد ليس فقط في أداء القدرة، بل أيضاً في موثوقية دوائر الفرملة والتحكم. ومع زيادة مساحة مقطع القلب، يزداد القطر الخارجي للكابل ووزنه والحد الأدنى لنصف قطر انحنائه، ما يغيّر هندسة بكرة اللف ونظام Festoon. لذلك، يجب إجراء الحسابات الكهربائية والميكانيكية بصورة تكرارية مترابطة، لا بصورة متتابعة منفصلة. وبعد تغيير الكابل، تُراجع مجدداً سعات بكرات التوجيه والعربات والمشابك وبكرة اللف.
المسار الرأسي وقوة الشد
يولّد الكابل العامل رأسياً شداً متزايداً عند نقطة التوصيل العلوية بسبب وزنه الذاتي. ولا يمكن الحكم على الملاءمة بالاعتماد على مساحة المقطع وحدها من دون معرفة الطول والوزن بالكيلوغرام لكل متر والتسارع الديناميكي. وحتى في المنتجات المزوّدة بعنصر حامل مركزي أو عنصر دعم، تظل طريقة نقل القوة إلى الكابل مهمة. فتعليق الكابل من الموصّل الكهربائي وحده يحمّل نقاط التلامس وعناصر الإحكام أحمالاً ميكانيكية.
يجب أن يوزّع عنصر تخفيف إجهاد الشد القوة من دون قطع الغلاف، وألا يقيّد الانحناء على مسار الحركة. ويجب تذكّر أن قيم السرعة الأفقية والرأسية التي يحددها المصنّع قد تختلف في أنظمة بكرات اللف الرأسية. كما تُدرس الرياح وتأرجح الحمل والقوى الديناميكية عند التوقف الطارئ بصورة منفصلة. وإذا استُخدم حبل حامل أو دعم ميكانيكي مستقل، فيجب التحقّق من توافق الطول والاستطالة مع الكابل الكهربائي.
هندسة بكرة اللف وبكرات التوجيه
يُطبَّق الحد الأدنى لنصف قطر الانحناء بالقياس إلى خط مركز الكابل؛ ويجب قراءة التعريف الوارد في نشرة بيانات المنتج بعناية عند تحديد قطر بكرة اللف. وقد توفّر البكرة الصغيرة مساحة، لكنها تولّد إجهاداً دورياً أعلى على الموصل والتدريع. ويجب التحقّق بصورة منفصلة من قطري بكرة تغيير الاتجاه وبكرة اللف الرئيسية. كما يجب ألا يضغط شكل المجرى على الكابل، وألا تتقاطع الكابلات أثناء اللف، وأن تبقى زاوية دخول الخط صحيحة.
يجب أن يتوافق اتجاه اللف مع الاتجاه الطبيعي للكابل الناتج عن التصنيع ومع حركة النظام. وقبل التركيب الأولي، يجب فحص البكرات للتحقّق من عدم وجود تلف أو حواف حادة أو زوائد لحام، وفحص المحاذاة. ويُفك الكابل من بكرة النقل في الاتجاه الصحيح، من دون جره على الأرض أو سحب الحلقات الملتوية بالقوة. وقد يكون الشد المفرط المطبّق مؤقتاً أثناء التركيب بداية لعطل يظهر لاحقاً أثناء التشغيل.
اختبارات القبول عند بدء التشغيل
- هوية المنتج: قارن ملصق البكرة ورمز المنتج وعدد القلوب ومساحة مقطعها وبيانات التصنيع والطول بالأمتار مع سجل الشراء.
- الفحص الميكانيكي: افحص الغلاف وبكرة اللف وبكرات التوجيه والعربات والمشابك والتوصيلات ونقاط تخفيف إجهاد الشد.
- التحقّق الكهربائي: قِس استمرارية القلوب وPE والعزل وتوصيل التدريع بطريقة مناسبة للمعدات المتصلة.
- دورة بسرعة منخفضة: راقب سلوك اللف والحلقات والتوجيه على امتداد الشوط بالكامل، وتحقّق من وجود انضغاط أو التواء.
- التحميل التدريجي: زِد السرعة والحمل بصورة مضبوطة، وسجّل تيار المحرك والجهد ودرجة الحرارة والسلوك الميكانيكي.
- اختبار الطوارئ: راقب تأثير التوقف وإعادة التشغيل على الكابل ضمن إجراءات السلامة.
الصيانة وتحليل الأعطال
يشمل الفحص الدوري البحث عن تآكل الغلاف والتفلطح والتشققات والانتفاخات والتغيرات الموضعية في القطر الخارجي وآثار التدريع وتغير اللون. كما تُفحص مع الكابل أخاديد بكرة اللف ومحامل بكرات التوجيه وعربات Festoon والمشابك. ويشير تكرار التلف عند نقطة معينة عادةً إلى مشكلة في هندسة المسار أو الشد أو المحاذاة. ويؤدي استبدال الكابل مع إبقاء السبب الميكانيكي إلى تكرار العطل.
يجب أن تتضمن سجلات الصيانة موقع العطل، وساعات التشغيل، ودورات التشغيل، والظروف الجوية وظروف الحمل، والصور، وملصق تعريف المنتج المفكوك. يُختار الكابل الجديد وفق رمز المنتج الكامل؛ ولا يكفي وصفه بأنه «كابل رافعة PUR بالمقطع نفسه». فقد تختلف طبقة التدريع، وعنصر التحمل، والحماية من الالتواء، وبيانات الحركة بين المنتجات المتشابهة ظاهرياً. وإذا كان إجراء وصلة أمراً لا بد منه، فيجب أن تقع الوصلة خارج نطاق الحركة، وأن يتم التحقق من ملاءمتها الكهربائية والميكانيكية وفق إجراءات المشروع.
بيانات المشروع المطلوبة لإعداد عرض السعر
- نوع الرافعة، وترتيب بكرة اللف/نظام التعليق الحلقي/العربة، وأطوال الحركة الأفقية والرأسية
- قطر بكرة اللف وجميع بكرات التوجيه، وشكل الأخاديد، وطبقة اللف
- سرعة الانتقال والرفع، والتسارع، ودورات التشغيل، وفئة التشغيل، وسلوك التوقف الطارئ
- الطول الذي يتحمل فيه الكابل وزنه الذاتي، وقوة الشد، وبيانات الالتواء
- الجهد، والتيار، ونوع المحرك/وحدة القيادة، وعدد الموصلات، ومساحة المقطع، ومتطلبات PE والتدريع
- درجة حرارة المحيط، وظروف التعرض للأشعة UV والزيوت والمواد الكيميائية والماء والأملاح والغبار والصدمات الميكانيكية
- متطلبات الخلو من الهالوجين وسلوك الكابل تجاه اللهب، والمعيار القطاعي، والشهادات، وسجلات الاختبارات
- طول الكابل، والطول الإضافي اللازم للتركيب، وطريقة إنهاء الأطراف، وعدد جلاندات الكابلات وقطع الغيار
عند اختيار عائلة كابلات الرافعات من Birtaş Kablo، تقيّم Oskon الحسابات الكهربائية ونظام الحمل الميكانيكي ضمن النموذج نفسه. وبعد تحديد الخيار المناسب من BIRTFLEX CRANE أو BIRTDRUM أو BIRTFESTOON، يتم التحقق من رمز المنتج الكامل، والقطر الخارجي، وحدود الحركة، ومقاومة الظروف البيئية بالرجوع إلى ورقة البيانات المحدّثة. والنتيجة ليست مجرد خط تغذية كهربائية يعمل، بل حل لتمديد كابلات الرافعات يمكن الحفاظ على سلامته طوال الحركة، واختباره، وتوثيق صيانته.
المصادر الفنية الرسمية
- Birtaş Kablo – كابلات الرافعات
- Birtaş Kablo – كابلات لتطبيقات الرافعات وبكرات اللف
- Birtaş Kablo – BIRTFLEX CRANE PUR-HF
- Birtaş Kablo – BIRTDRUM C-PUR-HF
- Birtaş Kablo – BIRTFESTOON PUR-HF
تخص القيم الفنية عائلة المنتج وطرازه المحدّدين. قبل الطلب، يجب التأكد مع الشركة المصنّعة من ورقة البيانات المحدّثة لرمز المنتج الكامل، وجدول مساحات المقاطع، وحدود التركيب الميكانيكي، والشهادات، ومدى التوفر.
