الوقت الضائع في المشي
ينبغي ألّا يُهدر معظم وقت الالتقاط في المشي بين الرفوف.
/ الروبوتات المتنقلة الذكية
CTU — وحدة نقل الصناديق
اجمع قدرات التقاط صناديق متعددة ونقلها في روبوت واحد.
تزيد CTU من كثافة عمليات الالتقاط عبر مناولة صناديق متعددة في المهمة نفسها، بفضل وحدة التخزين الرأسية وآلية التحميل التلقائي.
اطّلع على المزيد
حوّل عمليات الالتقاط التي تتطلب المشي بين الرفوف إلى تدفق كثيف وقابل للتحقق، تصل فيه الصناديق إلى المشغّل.
كثافة التخزين
ينبغي ألّا تُترك المساحة الرأسية دون استغلال على حساب عرض الممرات.
دقة الالتقاط
يجب التحقق عبر النظام من وصول الصندوق الصحيح إلى المحطة الصحيحة.
/ من الميدانمن مستوى الرف إلى المحطة،
من مستوى الرف إلى المحطة،
الروبوت يجلب الصندوق.
تلتقط CTU الصندوق المستهدف من خانة الرف، وتجمع الصناديق في وحدة التخزين الرأسية المدمجة في هيكلها، وتنقل عدة صناديق إلى محطة الالتقاط في جولة واحدة.
- التقاط على ارتفاعات فائقةيتيح خيار سارية الرفع الممتدة التقاط الصناديق من مستويات الرفوف حتى ارتفاع 4 أمتار.
- التقاط بامتداد مزدوجتمتد آلية الالتقاط التلسكوبية على مرحلتين للوصول إلى الصندوق في ترتيبات الرفوف العميقة.
- مرونة اختيار الحمولةينقل الروبوت نفسه حاويات تخزين بمقاسات مختلفة تتراوح من 200 mm إلى 800 mm.
- التحقق من الحمولةيتحقق الروبوت من وجود الصندوق وموضعه أثناء الالتقاط والوضع.
في جولة واحدة لوحدة CTU،
ما الذي يتغيّر؟
وفقاً لارتفاع الرفوف ومواصفات حاويات التخزين،
خمسة إصدارات.
تشترك طرازات CTU في منطق تنفيذ المهام، وتختلف بحسب عدد خانات التخزين وارتفاع الوصول وعرض الممر ومقاسات حاويات التخزين.
F0-50DC
- عدد خانات التخزين5
- ارتفاع الوضع280~2087 mm
- عرض الممر1000 mm
يعمل بهيكله المدمج في مناطق الرفوف المنخفضة ومناطق الالتقاط عالية الكثافة.
F0-50DCH
- عدد خانات التخزين7
- ارتفاع الوضع270~4000 mm
- عرض الممر1100 mm
يصل بسارية الرفع الممتدة إلى مستويات الرفوف حتى ارتفاع 4 أمتار.

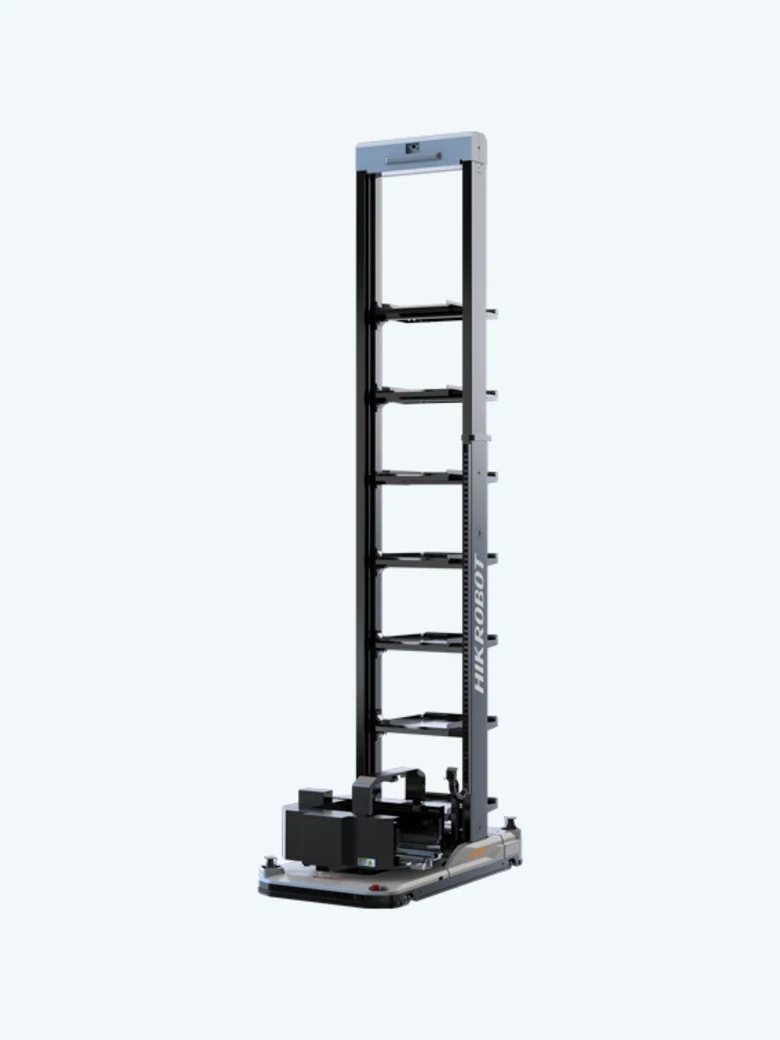

F0-50DCH(D)
- عدد خانات التخزين7
- عرض حاوية التخزين300~600 mm
- الوزن760 kg
يستوعب مقاسات مختلفة من الصناديق في ترتيبات حاويات التخزين مزدوجة العمق.
F0-50DCH(A)
- عدد خانات التخزين7
- عرض حاوية التخزين450~620 mm
- الوزن737 kg
يوفر آلية التقاط مكيّفة لحاويات التخزين العريضة.

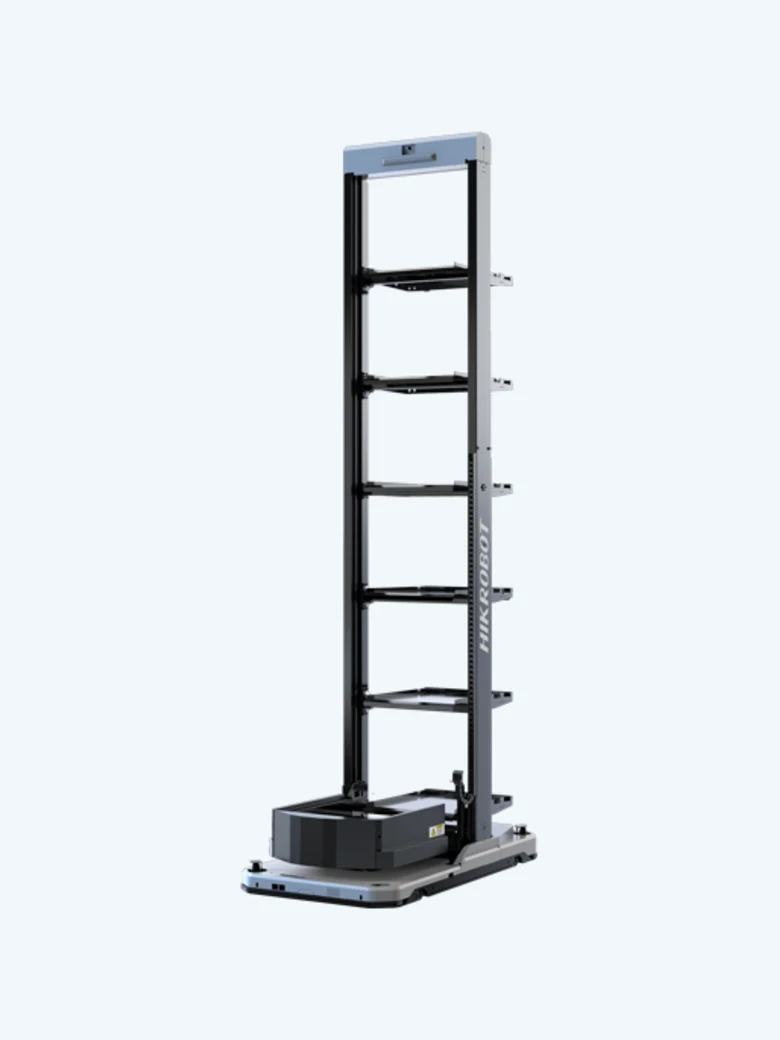

F0-50DCW
- عدد خانات التخزين6
- ارتفاع الوضع300~4170 mm
- عرض الممر1270 mm
هيكل ومساحة حمل موسّعان لحاويات التخزين الكبيرة والثقيلة.
البيانات الفنية
للطرازات الخمسة.
القيم مأخوذة من وثائق منتجات Hikrobot؛ وتُجرى حسابات زمن الدورة والسعة بشكل منفصل وفقاً لظروف المشروع.
| الخاصية | F0-50DC | F0-50DCH | F0-50DCH(D) | F0-50DCH(A) | F0-50DCW |
|---|---|---|---|---|---|
| الحمولة المثالية (kg) | 250 | 250 | 250 | 250 | 250 |
| عدد خانات التخزين | 5 | 7 | 7 | 7 | 6 |
| مقاسات حاويات التخزين المتوافقة (mm) | (200-620)*(200-450)*(120-360) | 600*400*(120~420) | (300~600)*(300~400)*(120~420) | (450~620)*(200~450)*(120~350) | (630~800)*(550~600)*(120~420) |
| ارتفاع الوضع (mm) | 280~2087 | 270~4000 | 300~4000 | 300~4000 | 300~4170 |
| عرض الممر (mm) | 1000 | 1100 | 1100 | 1100 | 1270 |
| أقصى سرعة رفع (mm/s) | 500 | 500 | 500 | 500 | 500 |
| الأبعاد L*W*H (mm) | 1730*850*2600 | 1730*950*4565 | 1730*950*4565 | 1730*950*4565 | 2015*1120*4740 |
| الوزن مع البطارية (kg) | 605 | 720 | 760 | 737 | 780 |
| السرعة المثالية (m/s) | 1.5 | 1.8 | 1.8 | 1.8 | 1.8 |
| دقة التموضع (mm, °) | ±10, ±1 | ±10, ±1 | ±10, ±1 | ±10, ±1 | ±10, ±1 |
| مدة الشحن (ساعة) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| مدة التشغيل (ساعة) | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
تدفقات مناولة متميزة
باستخدام CTU.
التقاط صناديق متعددة
يُقلَّل عدد الرحلات لكل محطة بنقل خمسة إلى سبعة صناديق في مهمة واحدة.
التقاط البضائع بنظام البضائع إلى الشخص
لا يحتاج المشغّل إلى البحث بين الأرفف؛ إذ تُنقل الحاوية المطلوبة إلى محطة عمل مريحة وفق التسلسل الصحيح.
التخزين عالي الكثافة
تزداد كثافة المخزون لكل متر مربع في ترتيبات الممرات الضيقة والأرفف العالية.
تجميع الطلبات
تُجمَّع الصناديق الملتقطة من مناطق مختلفة في رحلة واحدة وتُنقل إلى التعبئة والتغليف.
تعرّف على الحمولة، وضع نموذجاً للتدفق،
وتحقّق منه ميدانياً.
- المعاينةتُقاس خصائص الحاويات وهندسة الأرفف والمسارات ومستهدفات زمن الدورة.
- التصميميُحدَّد الطراز وحجم الأسطول، وتُصمَّم بنية المحطات والتكامل.
- الوضع في الخدمةتُختبَر السيناريوهات بأحمال فعلية ويُدرَّب الفريق.
كيف حوّلنا احتياجاً مشابهاً
إلى حل؟
تم إخفاء هوية العميل والمنشأة في المعلومات المعروضة التزاماً بمتطلبات السرية.
التخزين وتدفق المواد
لنحلّل وفقاً لعملياتكم الفعلية.
شاركنا منحنى الأحمال والسعة المستهدفة وقيود المساحة لديك؛ لنقيّم معاً البنية المناسبة.
اطلب تحليل المستودع وتدفق المواد يُوجَّه طلبكم مباشرةً إلى الفريق الهندسي المعني.
